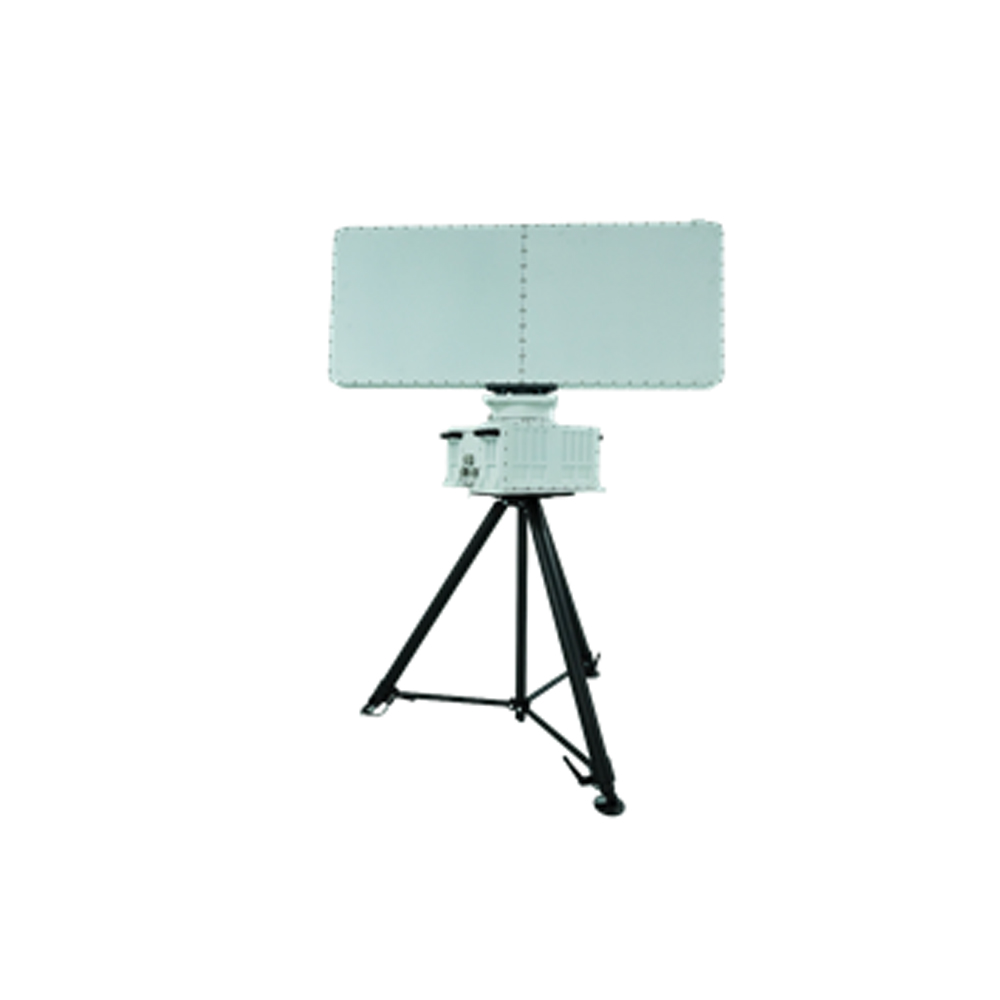

Низковысотная обзорная РЛС X-диапазона

Низковысотная обзорная РЛС представляет собой трехкоординатную систему обнаружения и сопровождения воздушных и наземных целей, ориентированную на работу по маловысотным объектам. Оборудование применяется для контроля воздушного пространства на критически важных объектах, включая защиту от БПЛА, мониторинг активности в зоне периметра и задачи орнитологической безопасности в аэропортах.

В основе работы используется непрерывноволновый режим с частотно-модулированным излучением (FMCW) в X-диапазоне, что обеспечивает стабильное обнаружение целей без скачков отношения сигнал/шум. При такой архитектуре достигается высокая чувствительность к малым отражающим поверхностям, включая микро-БПЛА с эффективной площадью рассеяния порядка 0,003 м². Для оператора это означает уверенное обнаружение компактных дронов на дальностях от 6 км и выше при полном покрытии по азимуту 360°.

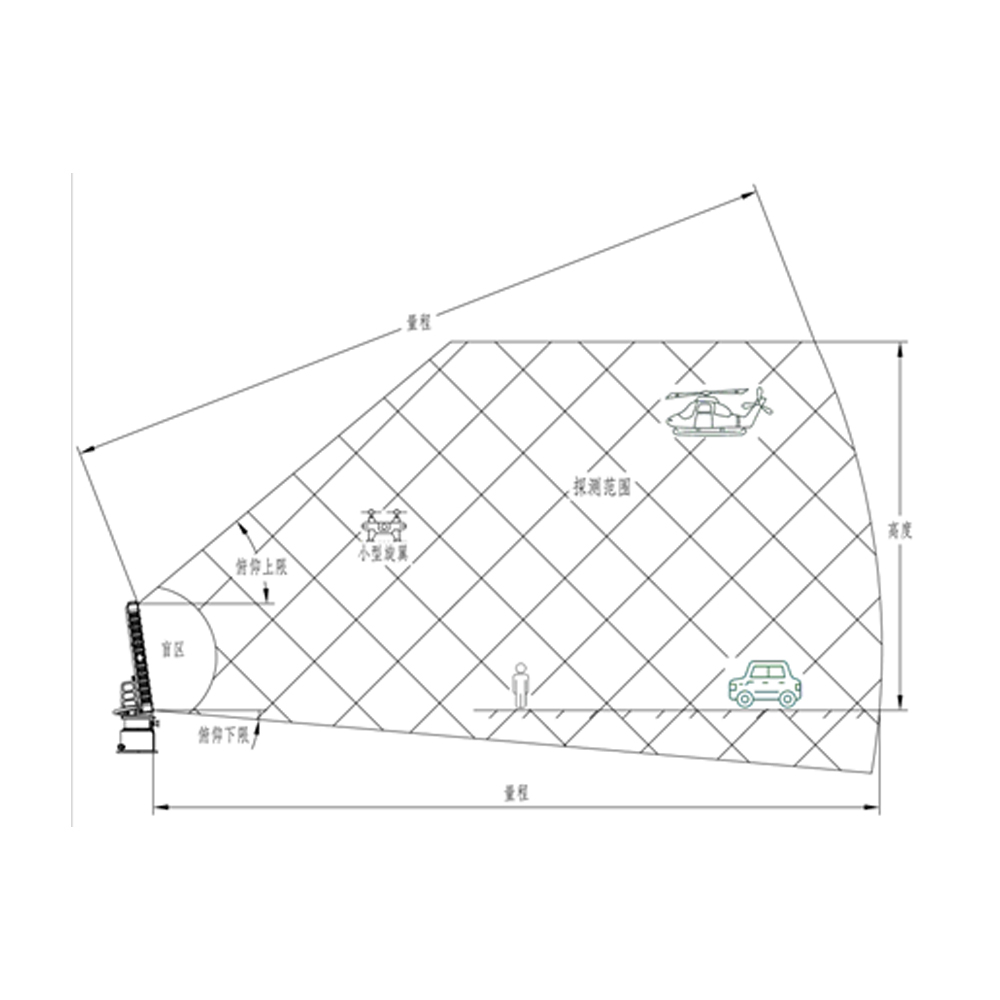

Система сочетает механическое сканирование по азимуту с цифровым формированием луча (DBF) по углу места. Такой подход позволяет одновременно отслеживать до 500 целей и поддерживать точное сопровождение в условиях плотного трафика. Покрытие по углу места от -5° до 60° и максимальная высота обнаружения до 3000 м обеспечивают контроль как приземного слоя, так и воздушного пространства над объектом.

Точностные параметры ориентированы на задачи целеуказания и интеграции в комплексные системы. Среднеквадратичная ошибка по дальности не превышает 5 м, по скорости 0,5 м/с, по углам 0,3°. Эти значения позволяют передавать координаты целей на оптико-электронные системы и средства противодействия без дополнительной фильтрации. Интерфейс Ethernet с авиационным разъемом обеспечивает прямое подключение к системам управления и отображения.

Алгоритмы обработки сигналов включают адаптивное подавление помех и методы машинного обучения. РЛС анализирует фон в реальном времени, выделяет слабые сигналы и классифицирует цели, различая дроны и птиц. Это снижает количество ложных тревог при работе в городской застройке и на сложном рельефе, где присутствует интенсивный отраженный фон и наземные помехи.

Эксплуатационные характеристики рассчитаны на круглогодичную работу. Диапазон температур от -40 до +55 °C и степень защиты IP66 для системы в целом, с IP67 для основного блока, позволяют использовать РЛС в открытых установках без дополнительной защиты. Питание осуществляется от источника DC 36–52 В через комплектный адаптер AC220 В – DC48 В, при потребляемой мощности до 400 Вт.

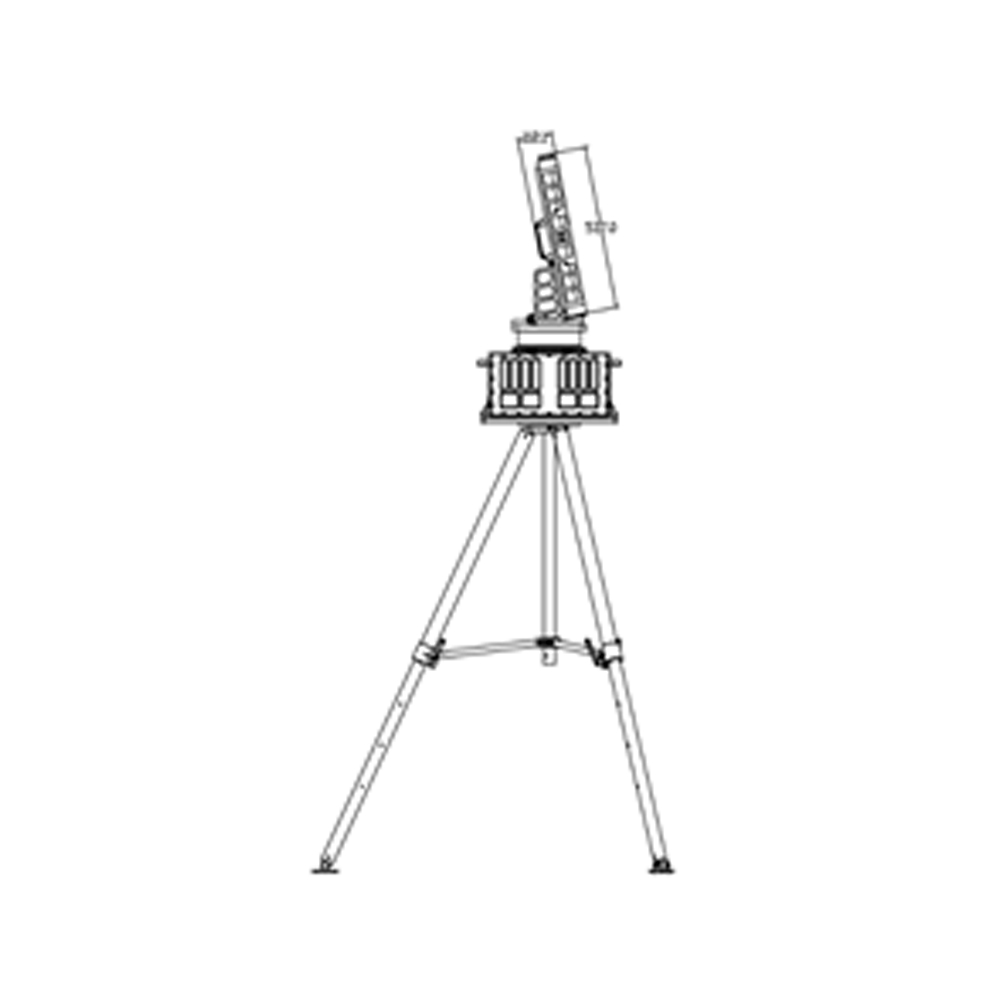

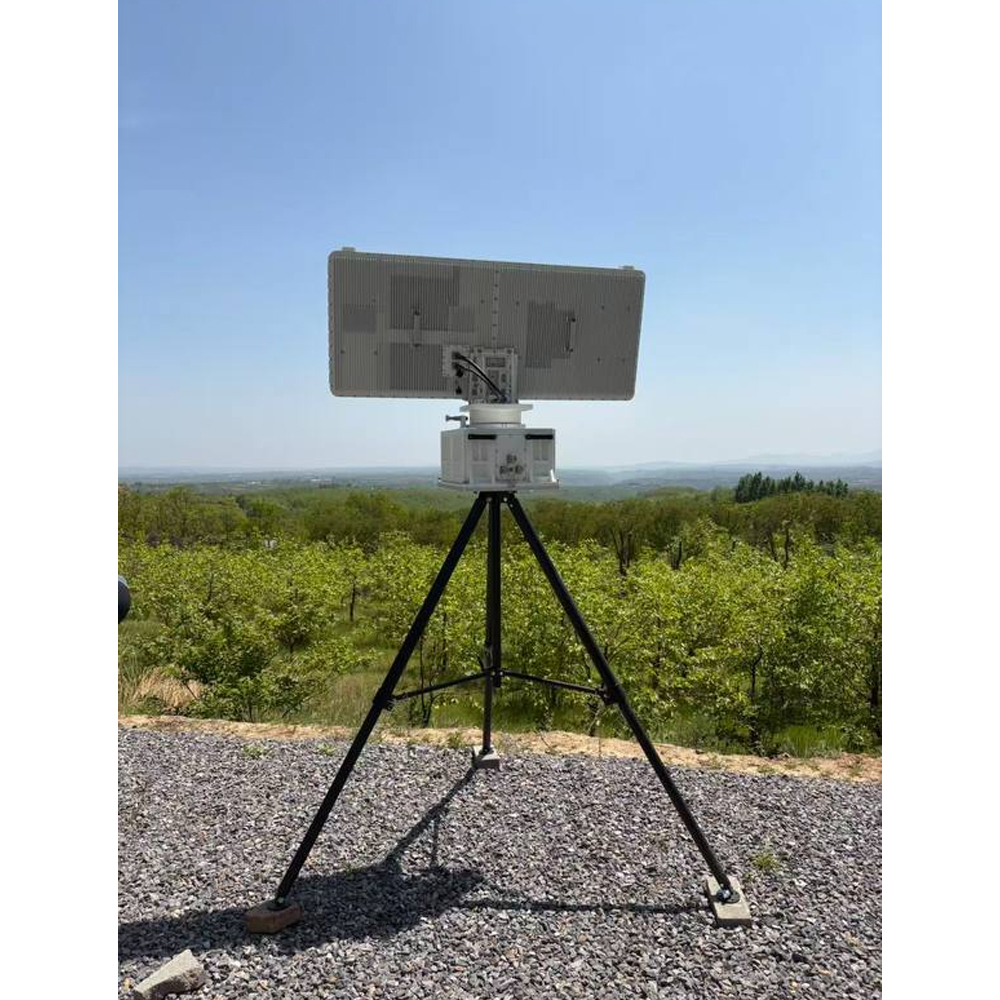

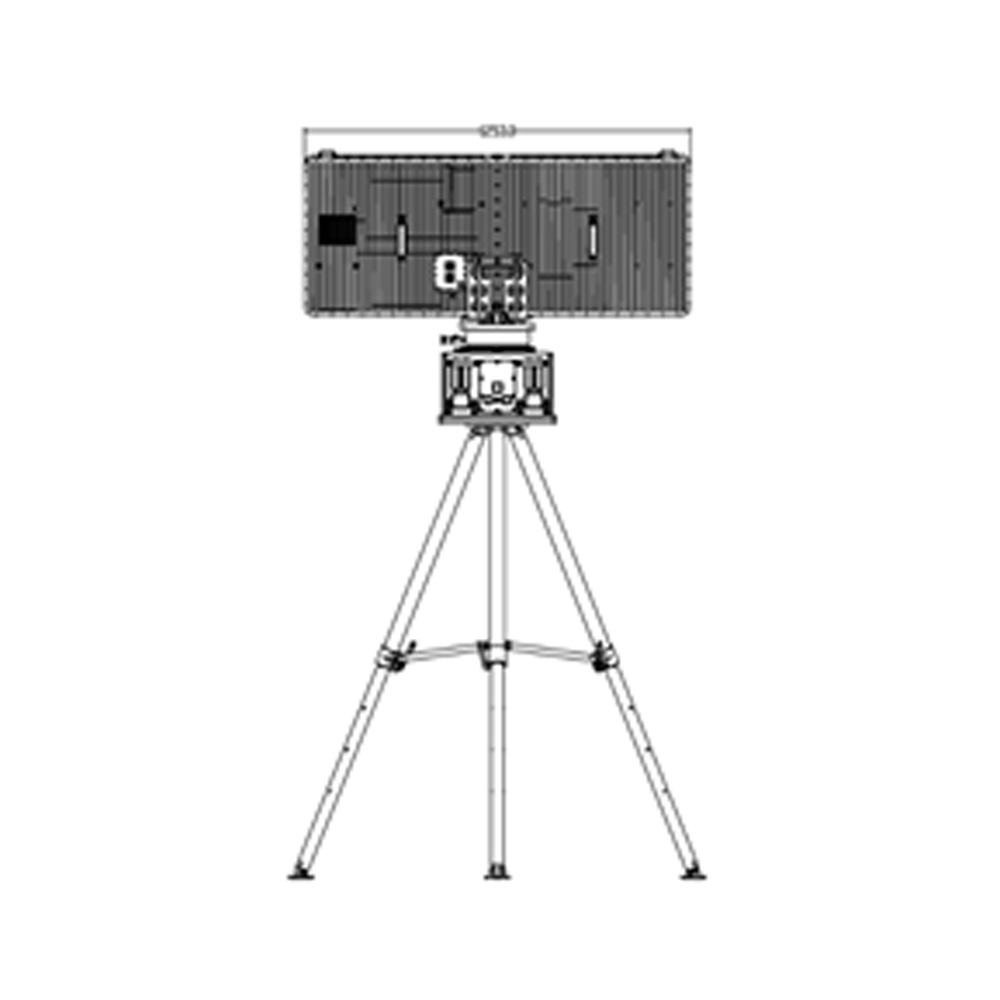

Конструктивно система состоит из основного блока, поворотной платформы и штатива. Общая масса не превышает 66 кг, что позволяет развертывать РЛС в мобильных сценариях. Компоновка с раздельными транспортными кейсами из алюминиевого сплава упрощает перевозку и снижает время подготовки к работе в полевых условиях.

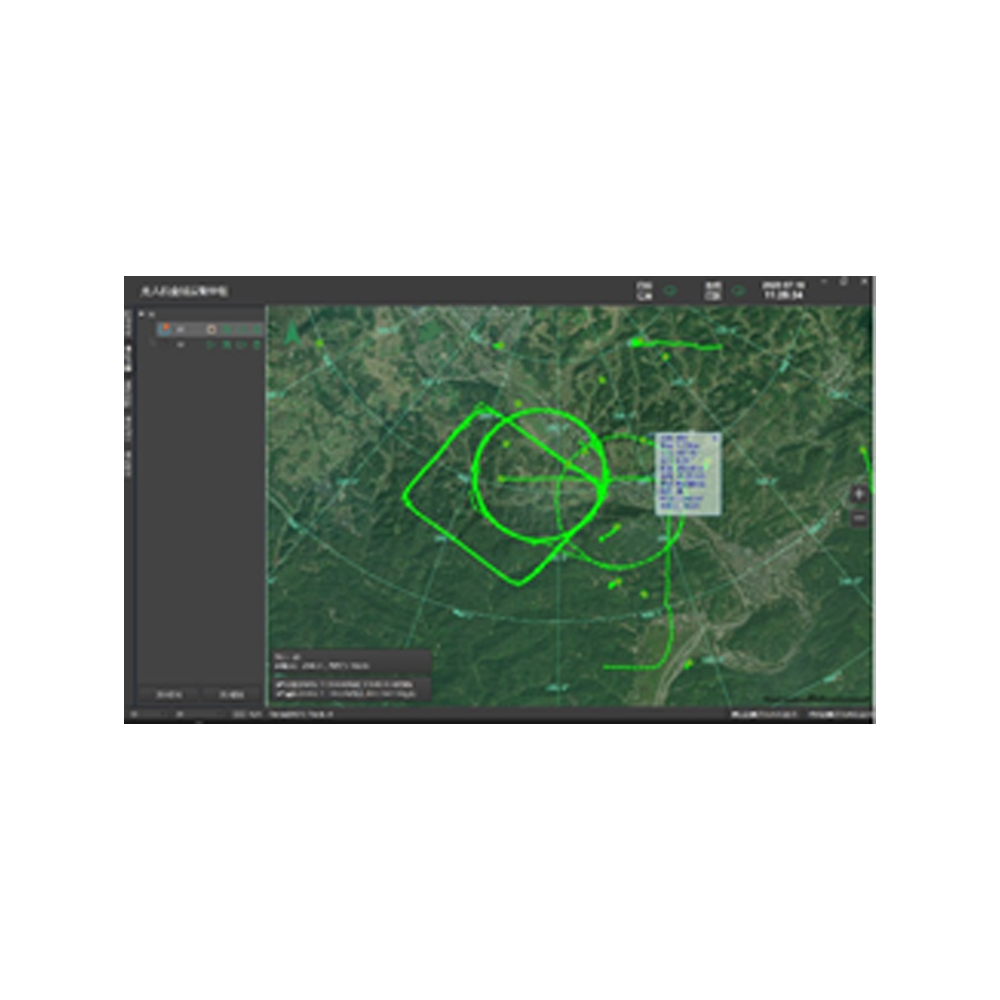

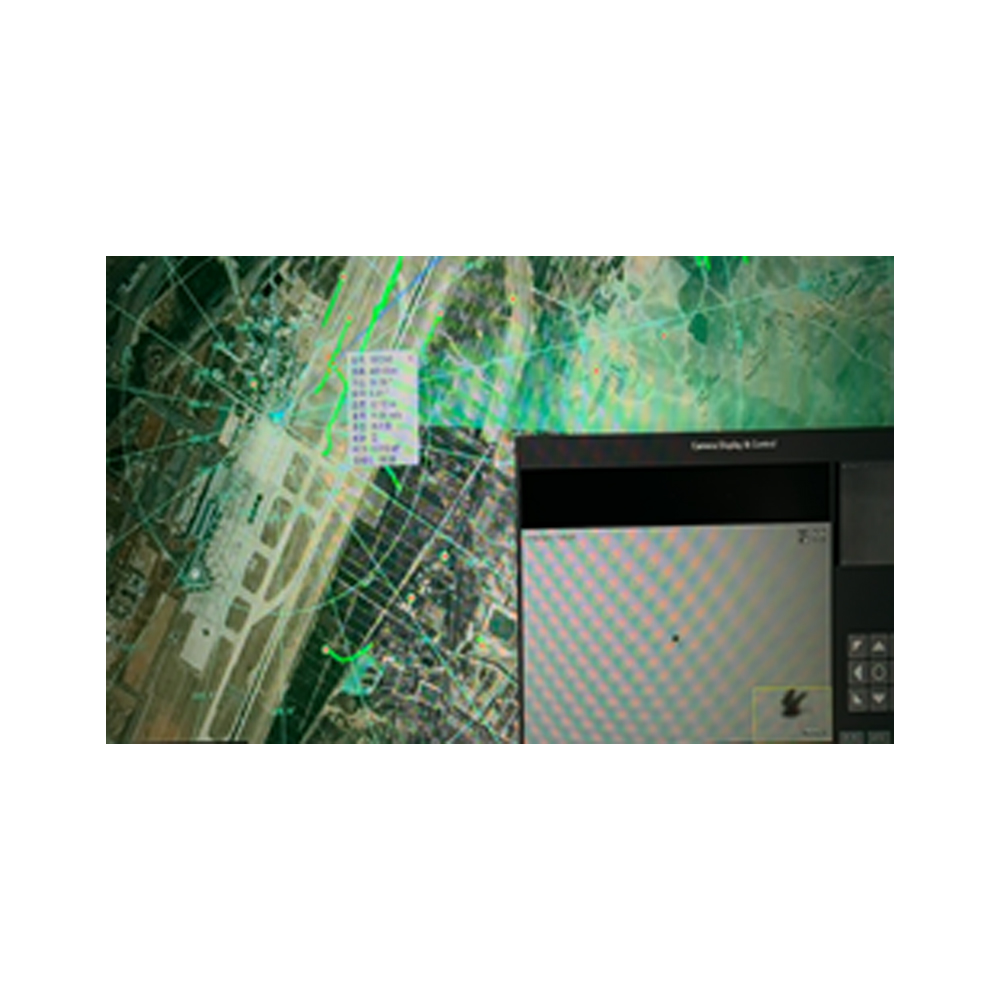

Практические сценарии включают обнаружение и сопровождение малых БПЛА вблизи защищаемых объектов, интеграцию с камерами для совместного мониторинга птиц в аэропортах, а также контроль наземной активности, включая транспортные средства. Диапазон измерения скорости от 1 до 150 м/с охватывает как медленно движущиеся цели, так и быстрое воздушное движение, что расширяет применимость системы в различных задачах наблюдения.

Технические характеристики

• Рабочий диапазон: X-диапазон
• Технология: механическое сканирование по азимуту + DBF по углу места
• Дальность обнаружения: 20 км
• Максимальная высота обнаружения: 3000 м
• Мертвая зона: 50 м
• Покрытие по азимуту: 360°
• Покрытие по углу места: -5° ~ 60°
• Диапазон измерения скорости: 1–150 м/с
• Дальность обнаружения микро-БПЛА (ЭПР 0,003 м²): ≥6 км
• Дальность обнаружения малых БПЛА (ЭПР 0,01 м²): ≥10 км
• Дальность обнаружения целей (ЭПР 5 м²): ≥20 км
• Точность по дальности (RMS): ≤5 м
• Точность по скорости (RMS): ≤0,5 м/с
• Точность по углу: ≤0,3° (азимут), ≤0,3° (угол места)
• Частота обновления: 2 с (30 об/мин), 3 с (20 об/мин), 1 с (60 об/мин)
• Количество сопровождаемых целей: ≥500
• Рабочая температура: -40℃ ~ +55℃
• Рабочая влажность: ≤90%
• Степень защиты: IP66 (основной блок IP67)
• Питание: DC 36–52 В
• Потребляемая мощность: ≤400 Вт
• Интерфейс связи: Ethernet (авиационный разъем)
• Габариты основного блока: ≤1253×537×113 мм
• Масса основного блока: ≤31 кг
• Габариты платформы: ≤500×380×520 мм
• Масса платформы: ≤35 кг
• Габариты штатива: ≤970×200×200 мм
• Масса штатива: ≤14 кг
• Общая масса системы: ≤66 кг
