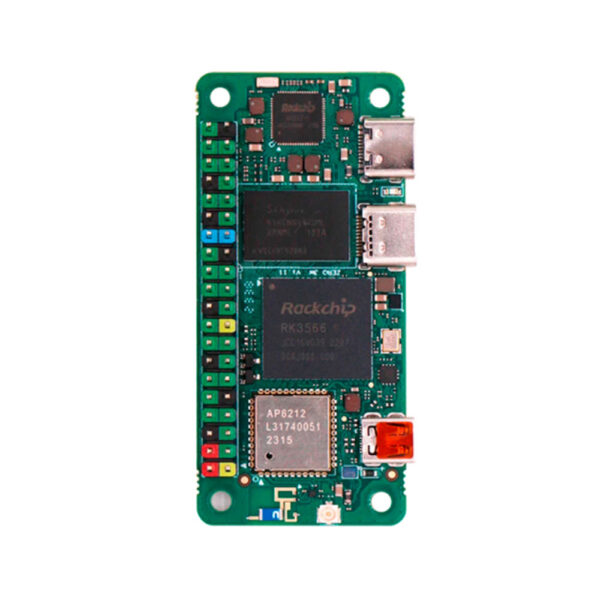

Одноплатный мини-компьютер Radxa Zero 3W 1Gb RAM/8Gb eMMC

Radxa Zero 3W — это одноплатный мини-компьютер на базе SoC Rockchip RK3566, рассчитанный на встраиваемые и IoT‑задачи, где важны компактные габариты и стабильная работа под Linux. Форм‑фактор примерно 65×30 мм позволяет ставить плату туда, где обычно используют Raspberry Pi Zero‑совместимые решения, но с более современной элементной базой и поддержкой Wi‑Fi 6. Конфигурация с 1 ГБ LPDDR4 и 8 ГБ eMMC ориентирована на легкие контроллеры, шлюзы, тонкие клиенты, простые медиаплееры и устройства телеметрии, где критичнее энергоэффективность и надежный старт с внутренней памяти, а не максимальная производительность.

В основе платы — четырехъядерный процессор Arm Cortex‑A55 с частотой до 1,6 ГГц и графический блок Mali‑G52 2EE с поддержкой OpenGL ES до 3.2, Vulkan 1.1 и OpenCL 2.0. Это дает достаточный запас по вычислениям и графике для типичных задач визуализации, простых HMI и аппаратного декодирования видео вплоть до 4K H.264/H.265, при этом нагрузка на CPU остается умеренной. На плате распаяна eMMC 5.1 объемом 8 ГБ — операционная система и прикладное ПО могут жить на внутреннем накопителе, что снижает риск отказов по карте microSD в долгосрочной эксплуатации. Дополнительно доступен слот microSD (режим SDR104) — удобно как для первоначальной прошивки, так и для тестовых сборок.

Для связи предусмотрен модуль беспроводной сети с поддержкой Wi‑Fi 6 (802.11b/g/n/ac/ax) и Bluetooth 5.4 с BLE, с возможностью выбора между внешней и печатной антенной программно. На практике это означает более устойчивый канал и меньшие задержки в загруженных сетях, что важно для промышленных точек сбора данных и домашних шлюзов автоматизации. По периферии на борту есть два порта USB Type‑C: один USB 2.0 OTG (через него же подается питание 5 В), второй — USB 3.0 Host для высокоскоростных устройств вроде накопителей или камер. Для вывода изображения используется micro HDMI с поддержкой 1080p60, чего достаточно для операторских панелей, информационных табло и стендов.

На плате реализован 40‑контактный GPIO‑разъем, совместимый по распиновке с большинством аксессуаров для Raspberry Pi: доступны до 5 UART, SPI, до 2 I2C, I2S/PCM, несколько линий PWM и до 28 универсальных GPIO. Есть отдельный разъем MIPI CSI для подключения камеры, что позволяет строить компактные системы машинного зрения и видеонаблюдения на базе одного модуля. Рекомендуемый температурный диапазон эксплуатации 0…50 °C, при нагреве выше 80 °C включается троттлинг, поэтому при длительной работе под нагрузкой (особенно в закрытом корпусе) целесообразно предусмотреть радиатор или обдув.

Из коробки доступна поддержка Debian/Linux и фирменных образов Radxa OS, есть официальная документация, схемы и чертежи платы, что упрощает интеграцию в собственные изделия и разработку кастомных образов. В сравнении с типичными платами на устаревших SoC и старым Wi‑Fi, здесь более современный стек (RK3566, Wi‑Fi 6, BT 5.4, USB 3.0), при этом плата сохраняет минимальный форм‑фактор и простой ввод питания 5 В от USB.

Технические характеристики

• SoC: Rockchip RK3566
• Архитектура CPU: 64‑бит Arm Cortex‑A55
• Количество ядер CPU: 4
• Тактовая частота CPU: до 1,6 ГГц
• Графический процессор: Arm Mali‑G52 2EE
• Поддержка графики: OpenGL ES 1.1/2.0/3.2, Vulkan 1.1, OpenCL 2.0
• Оперативная память: 1 ГБ LPDDR4
• Тип RAM: LPDDR4
• Встроенная память: 8 ГБ eMMC 5.1
• Дополнительное хранилище: слот microSD (SDR104)
• Беспроводная связь: Wi‑Fi 6 (802.11b/g/n/ac/ax)
• Bluetooth: версия 5.4 с BLE​
• Антенна: возможность выбора внешней или печатной антенной программно​
• USB порты: 1× USB 2.0 Type‑C OTG, 1× USB 3.0 Type‑C Host
• Видеовыход: 1× micro HDMI, до 1080p@60 Гц
• Порт камеры: 1× 4‑линейный MIPI CSI
• GPIO интерфейс: 40‑контактный разъем, до 5 UART, 1 SPI, до 2 I2C, 1 PCM/I2S, до 6 PWM, до 28 GPIO
• Напряжение GPIO: 3,3 В (макс. 3,63 В)​
• Питание: 5 В через USB 2.0 Type‑C OTG, рекомендуемый блок 5 В / 2 А
• Мощность: до 10 Вт (типичное значение для 5 В, 2 А блока питания)
• Потребление энергии: до 0,24 кВт·ч при непрерывной работе в течение 24 часов на максимальной нагрузке (оценочно по 10 Вт)
• Поддерживаемые ОС: Debian/Linux, Radxa OS (официальные образы)
• Режим охлаждения: пассивное по умолчанию, рекомендуется внешний радиатор при длительной нагрузке​
• Рекомендуемый диапазон температуры эксплуатации: 0…50 °C​
• Троттлинг: снижение частоты при нагреве выше 80 °C​
• Форм‑фактор: одноплатный компьютер, совместимый по габаритам с Raspberry Pi Zero‑классом
• Габариты: 65 × 30 мм
• Сертификация: CE, FCC​
