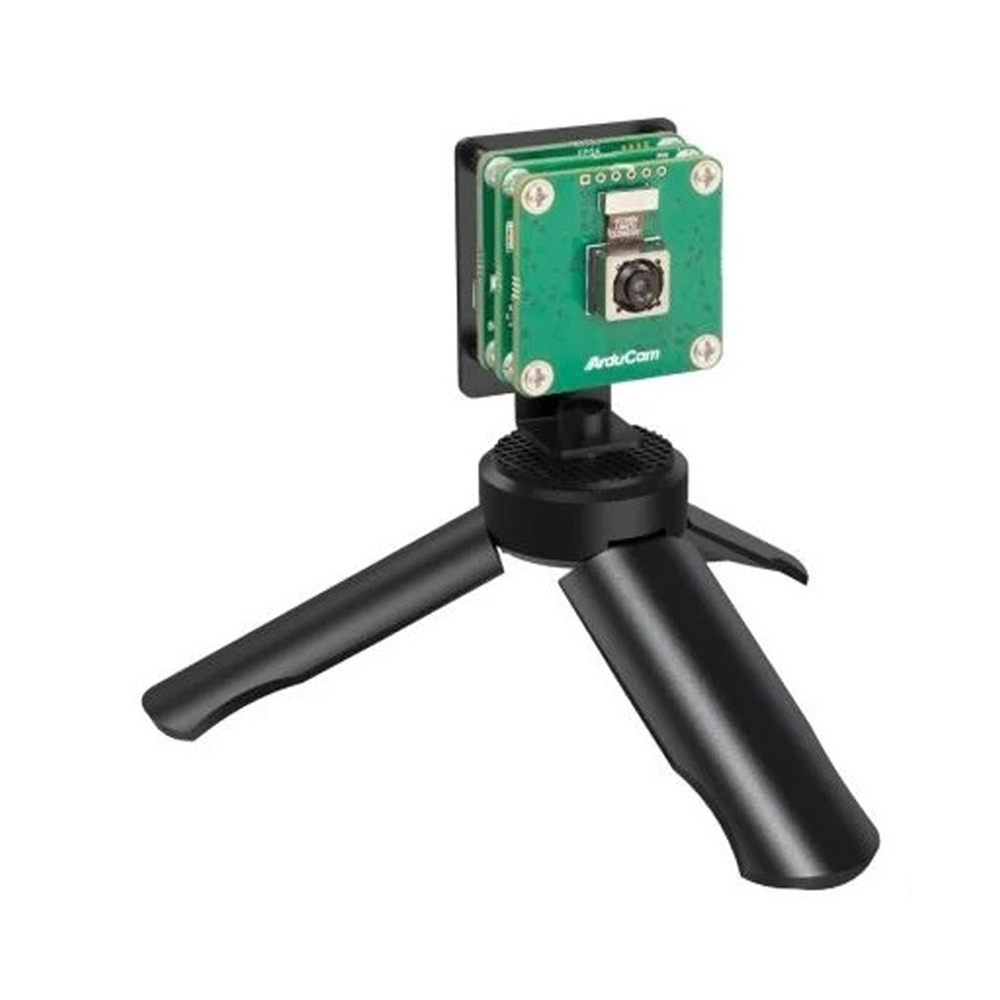

Камера Arducam B0478C построена на сенсоре IMX586 и предназначена для получения изображений с разрешением до 8000×6000 пикселей. Подключение по USB позволяет использовать камеру с компьютерами под управлением Windows и Linux. В исходных данных указаны медицинские приложения, науки о жизни и промышленная инспекция: задачи, в которых требуется получать изображения объектов для последующего просмотра и анализа.
Сенсор с физическим разрешением 48 МП имеет оптический формат 1/2 дюйма и размер пикселя 0,8×0,8 мкм. Полное разрешение позволяет сохранять мелкие элементы изображения при рассмотрении отдельных участков кадра. Такой режим подходит для съемки неподвижных объектов, когда приоритетом является детализация. При разрешении 8000×6000 пикселей частота видеосъемки составляет 3 кадра в секунду, поэтому выбор режима зависит от характера наблюдаемого процесса.
Для регистрации движения доступны режимы с другой комбинацией разрешения и частоты кадров. Через USB 3.0 камера передает изображение 1280×720 пикселей со скоростью до 120 кадров в секунду, а 1920×1080 пикселей со скоростью до 60 кадров в секунду. Эти настройки позволяют получать последовательности кадров при наблюдении за перемещением объектов. Промежуточные режимы дают возможность подобрать детализацию изображения под конкретную задачу промышленной инспекции.
При съемке объектов с большим количеством визуальных деталей доступны разрешения 2000×1500, 3840×2160 и 4000×3000 пикселей. Частота кадров в этих режимах составляет соответственно 50, 20 и 14 кадров в секунду. Например, для наблюдения за движущейся деталью можно выбрать режим с частотой 50 кадров в секунду, а для рассмотрения поверхности неподвижного образца использовать разрешение 4000×3000 пикселей. Максимальное разрешение остается доступным для задач покадровой фиксации.
Моторизированная фокусировка позволяет изменять настройку объектива программно. По умолчанию диапазон расстояний фокусировки составляет от 3 м до бесконечности, а программируемый диапазон начинается от 10 см. Возможность настройки фокуса полезна при переходе от общего наблюдения к съемке расположенного близко объекта. Объектив имеет фокусное расстояние 5,1 мм, диафрагменное число F1.8 и углы обзора 78° по диагонали, 65° по горизонтали и 52° по вертикали.
ИК-фильтр ограничивает работу камеры видимым светом. Для настройки изображения предусмотрено UVC-управление яркостью, контрастом, насыщенностью, балансом белого и усилением. Через этот же механизм регулируются фокус и экспозиция. При съемке образцов или проверке деталей такие настройки позволяют согласовать изображение с условиями освещения и расстоянием до объекта. Камера использует затвор Rolling и передает изображение в формате YUY2.
Интерфейс USB 3.2 Gen 1 выведен на разъем Type-C. Поддержка Windows и Linux без установки дополнительных драйверов упрощает подключение камеры к рабочему компьютеру. Для Windows рекомендовано приложение PotPlayer, для Linux предусмотрено использование qv4l2. При подключении через USB 2.0 указан режим 1280×720 пикселей с частотой 10 кадров в секунду: возможности видеосъемки в таком подключении отличаются от режимов USB 3.0.
Плата размером 34×34 мм подходит для размещения внутри оборудования, где необходимо предусмотреть место для камеры, объектива и подключения кабеля. Питание составляет 5 В с допуском ±5%, потребляемая мощность достигает 2 Вт. Эти параметры позволяют заранее определить требования к питанию при интеграции модуля. В перечень поддерживаемых продуктов Jetson входят AGX Orin, Orin NX, Orin Nano, AGX Xavier, Xavier NX, TX2, TX2 NX и Nano; указанная платформа JetPack имеет версию JP6.2.
Технические характеристики
- Тип оборудования: USB-камера
- Сенсор изображения: IMX586
- Физическое разрешение: 48 МП
- Активная область сенсора: 8000×6000 пикселей
- Тип затвора: Rolling
- Оптический формат сенсора: 1/2″
- Размер пикселя: 0,8×0,8 мкм
- Выходной формат изображения: YUY2
- Спектральная чувствительность: видимый свет, установлен ИК-фильтр
- Режимы видеосъемки через USB 3.0: 1280×720 при 120 кадрах/с, 1920×1080 при 60 кадрах/с, 2000×1500 при 50 кадрах/с, 3840×2160 при 20 кадрах/с, 4000×3000 при 14 кадрах/с, 8000×6000 при 3 кадрах/с
- Режим видеосъемки через USB 2.0: 1280×720 при 10 кадрах/с
- Тип фокусировки: моторизированная
- Угол обзора: 78° по диагонали, 65° по горизонтали, 52° по вертикали
- Диафрагменное число: F1.8
- Фокусное расстояние объектива: 5,1 мм
- Диапазон расстояний фокусировки по умолчанию: от 3 м до бесконечности
- Программируемый диапазон расстояний фокусировки: от 100 мм до бесконечности
- Интерфейс подключения: USB 3.2 Gen 1
- Разъем: Type-C
- Установка дополнительных драйверов: не требуется
- Рабочее напряжение: 5 В ±5%
- Потребляемая мощность: до 2 Вт
- Размер платы: 34×34 мм
- Поддерживаемые ОС: Windows, Linux
- Рекомендуемые приложения: PotPlayer для Windows, qv4l2 для Linux
- UVC-управление: яркость, контраст, насыщенность, баланс белого, усиление, фокус, экспозиция
- Платформа JetPack: JP6.2
- Поддерживаемые продукты Jetson: AGX Orin, Orin NX, Orin Nano, AGX Xavier, Xavier NX, TX2, TX2 NX, Nano
- Отрасли применения: медицина и науки о жизни, промышленная инспекция
