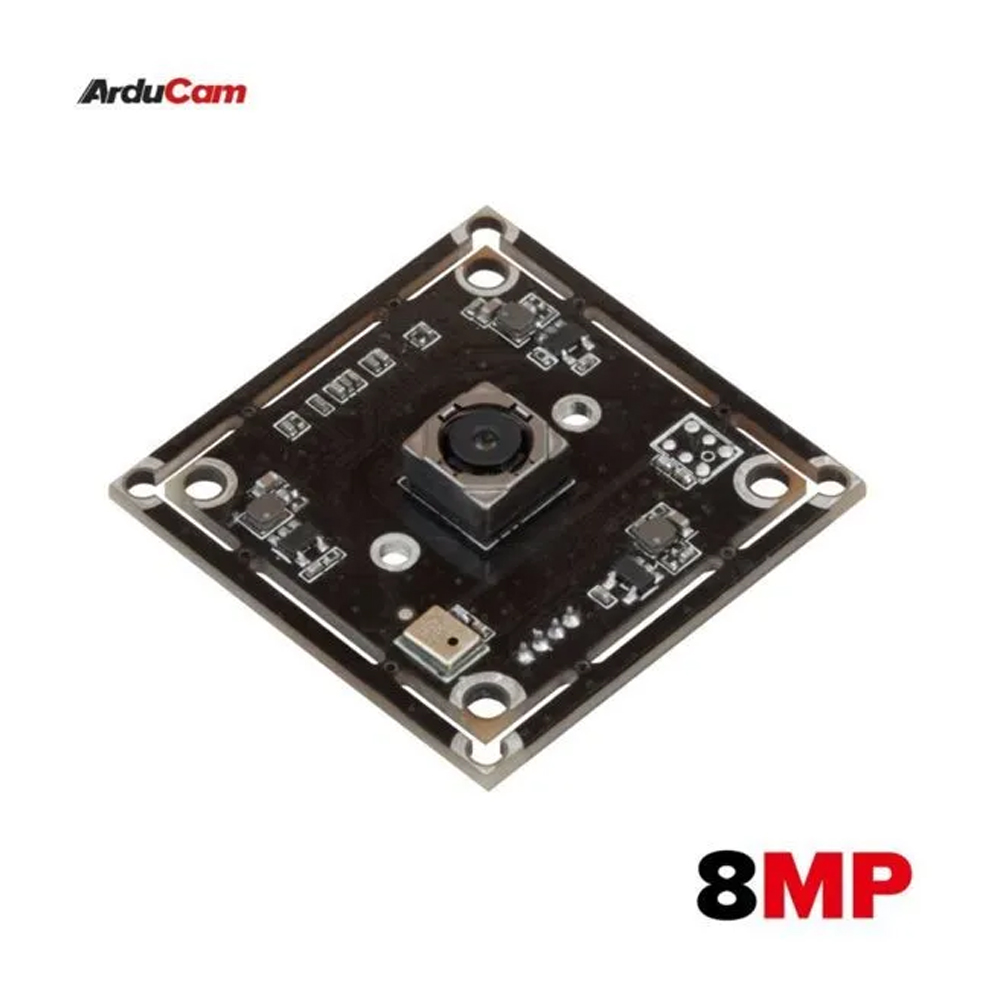

Камера на сенсоре Sony IMX179 предназначена для получения изображения с разрешением до 3264 x 2448 пикселей и передачи видеопотока через USB 2.0. Модуль оснащён объективом с автоматической фокусировкой и встроенным микрофоном. Такое сочетание позволяет использовать камеру для видеосвязи, записи изображения со звуком и интеграции в оборудование, которому требуется видеовход.
Сенсор разрешением 8 МП имеет оптический формат 1/3,2 дюйма и размер пикселя 1,4 x 1,4 мкм. Максимальное разрешение подходит для съёмки объектов, при которой требуется сохранить детали в исходном кадре. При настройке приложения можно выбрать полное разрешение сенсора либо один из предусмотренных режимов с меньшим размером изображения, исходя из требований к видеопотоку.
В формате MJPG камера поддерживает частоту до 30 кадров в секунду при разрешении 3264 x 2448 пикселей. Та же частота доступна для режимов 2592 x 1944, 1920 x 1080, 1600 x 1200, 1280 x 720 и 640 x 480. Это позволяет менять размер передаваемого изображения, сохраняя указанную частоту кадров. Такой режим применим для демонстрации предметов перед камерой и записи процессов, где требуется последовательно фиксировать изменения в кадре.
При использовании YUY2 частота обновления зависит от выбранного разрешения. Камера передаёт 1 кадр в секунду при 3264 x 2448 пикселей и 2 кадра в секунду при 2592 x 1944. Для разрешений 1920 x 1080 и 1600 x 1200 предусмотрено 5 кадров в секунду, для 1280 x 720 доступно 10 кадров в секунду. Частота 30 кадров в секунду в этом формате достигается при 640 x 480. Эти различия позволяют выбрать режим под требования программы захвата.

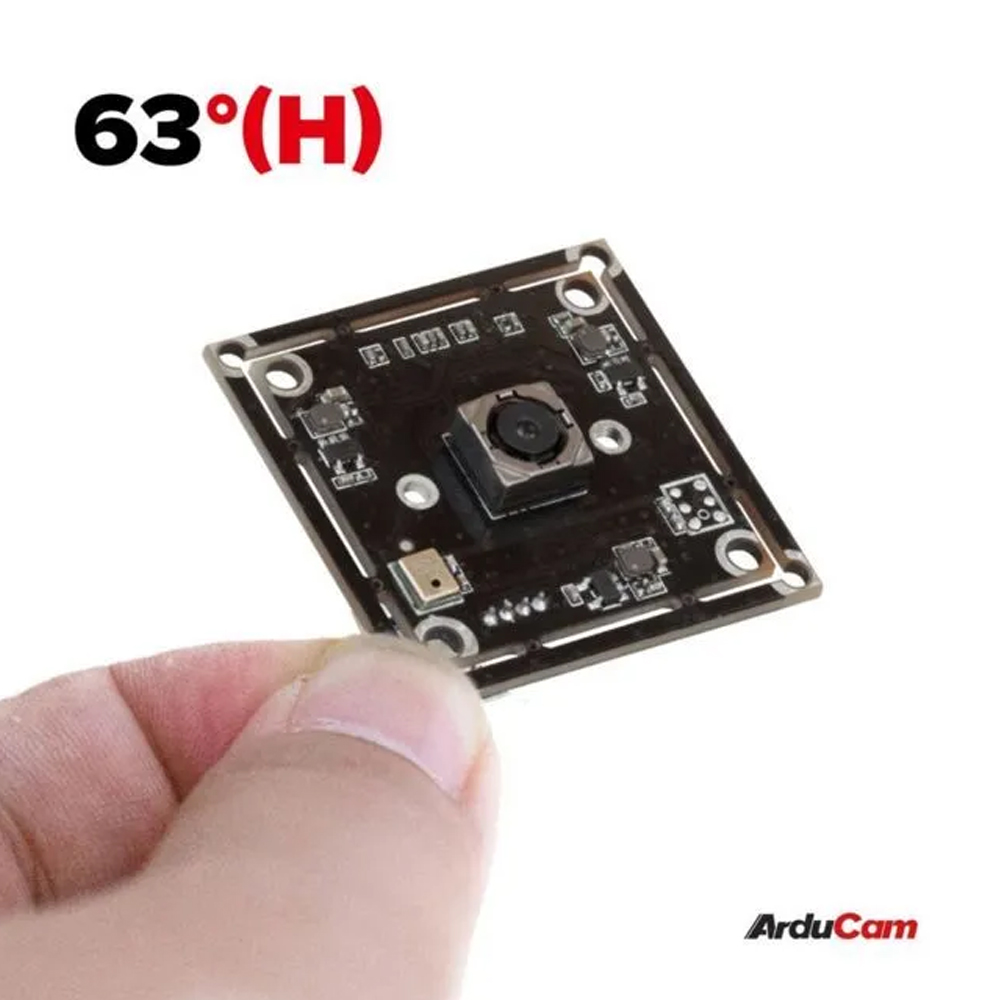

Объектив обеспечивает угол обзора 63° и автоматическую фокусировку. Камеру можно применять для настольной съёмки и демонстрации объектов, расстояние до которых меняется во время работы. Автофокус выполняет настройку фокусировки без ручного вращения объектива. Для оптического узла указаны крепление M8,5 ± 0,25, диафрагменное число 2,0 ± 5% и параметр E.F.L 3,543.

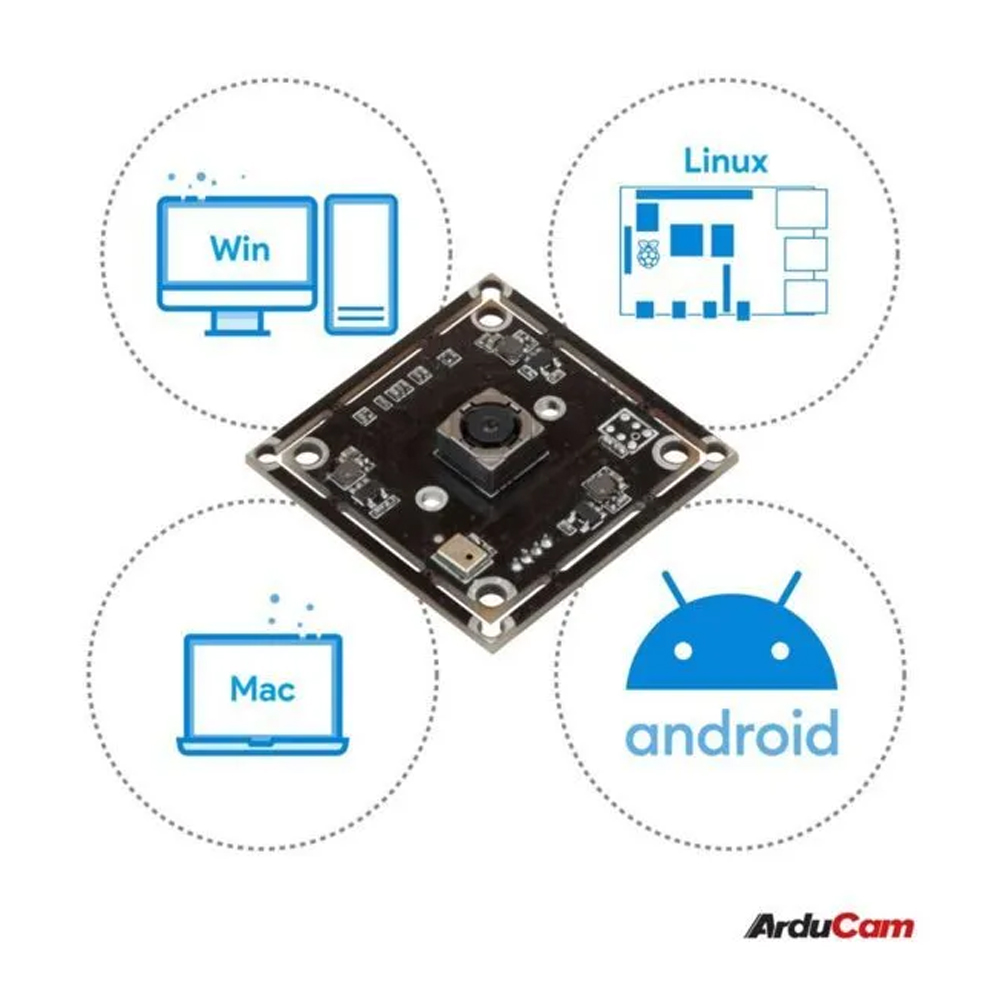

Подключение реализовано по стандарту UVC. Камера поддерживает Windows, Linux, Android и Mac OS без установки дополнительных драйверов, что позволяет использовать модуль в проектах на разных операционных системах. При подготовке программной части можно ориентироваться на стандартное UVC-подключение и перечисленные режимы видеопотока, выбирая разрешение и формат в используемом приложении.
Встроенный микрофон позволяет сопровождать изображение звуком. Такая конфигурация подходит для видеосвязи с голосовыми комментариями и записи событий, для которых звуковое сопровождение является частью материала. При демонстрации предметов камера может одновременно показывать объект и передавать пояснения пользователя. В конструкции предусмотрен один микрофон.

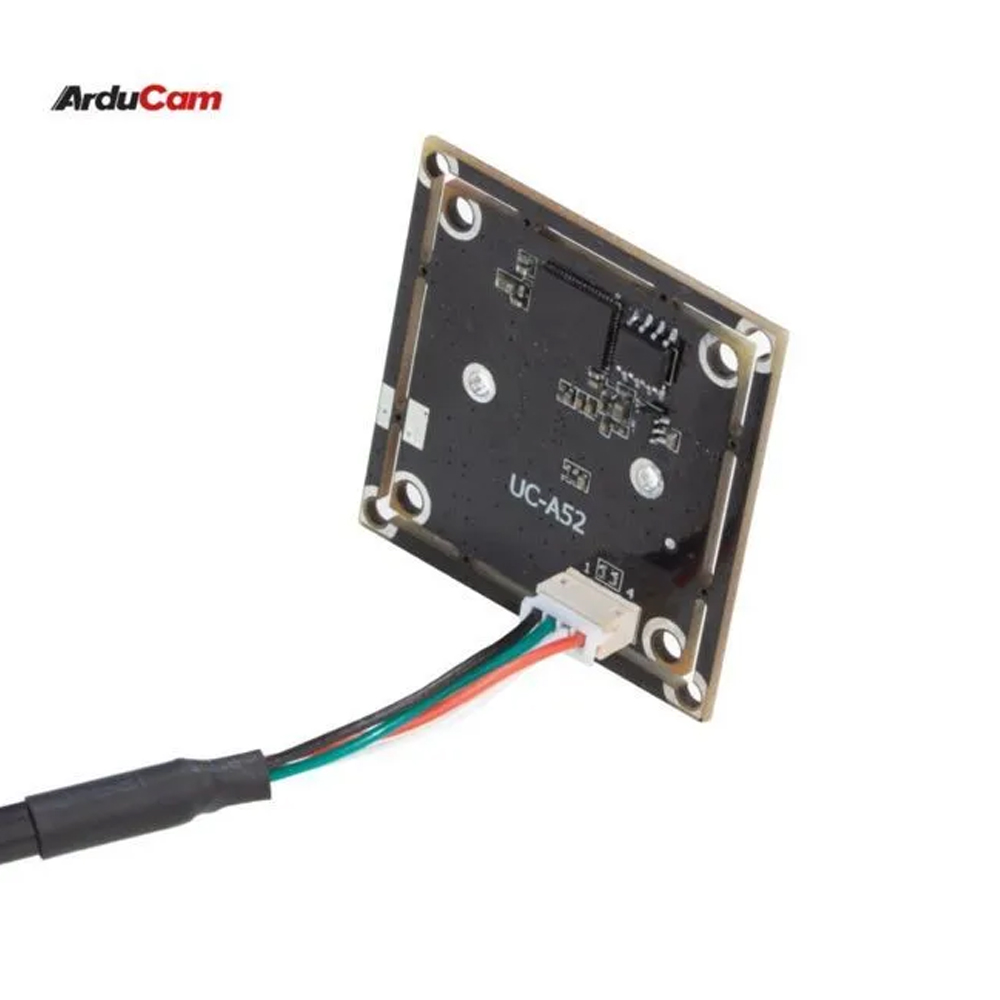

Плата размером 38 x 38 мм подходит для установки внутри корпуса разрабатываемого устройства. При проектировании места установки необходимо предусмотреть размещение объектива и подключение через разъём S4B-ZR. Указанные размеры относятся к плате камеры и позволяют определить требуемую площадь под электронный модуль при компоновке оборудования.

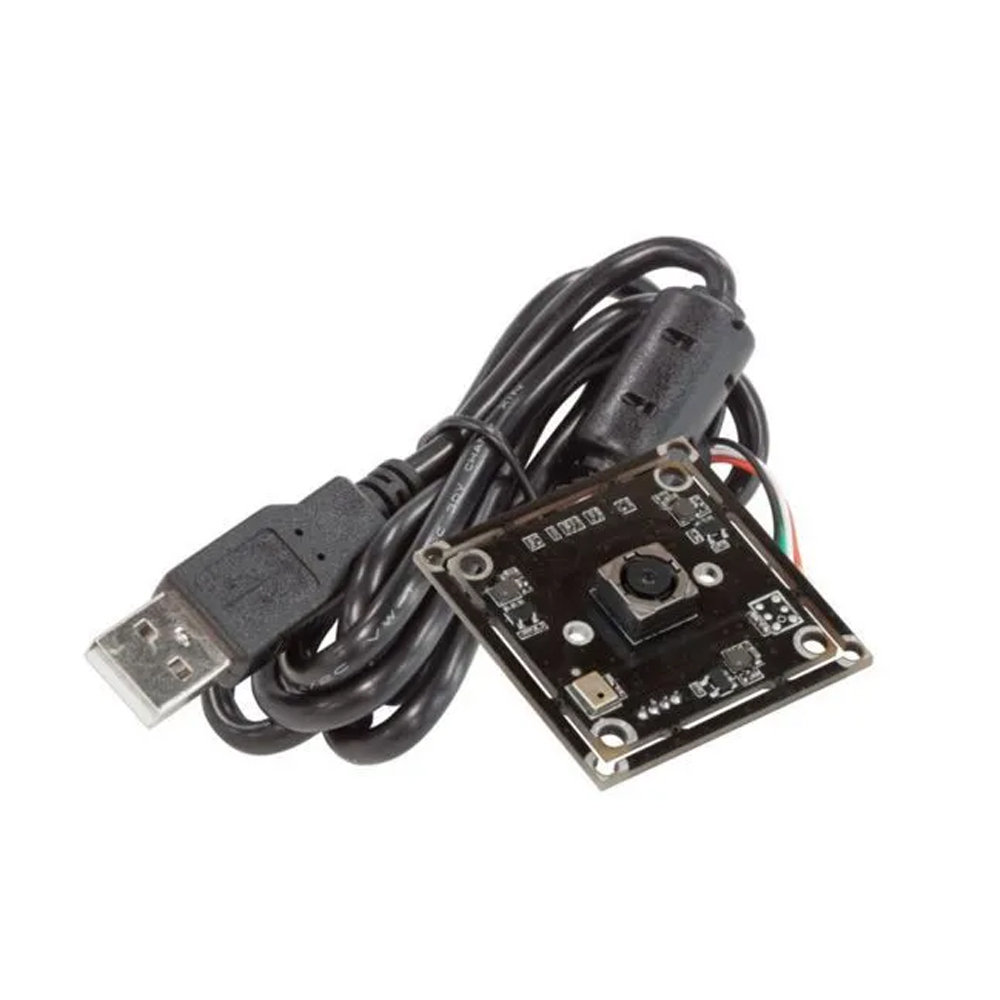

Питание камеры осуществляется постоянным напряжением 5 В с допуском ±5%, максимальный рабочий ток составляет 300 мА. Эти значения задают требования к источнику питания при подключении модуля. Интерфейс USB 2.0 используется для передачи данных, а выбор между MJPG и YUY2 позволяет согласовать видеопоток с доступными режимами программы захвата.
Технические характеристики
- Тип оборудования: USB-камера
- Производитель сенсора: Sony
- Модель сенсора: IMX179
- Разрешение: 8 МП
- Максимальное разрешение сенсора: 3264 x 2448 пикселей
- Тип затвора: Rolling
- Оптический формат сенсора: 1/3,2 дюйма
- Размер пикселя: 1,4 x 1,4 мкм
- Выходные форматы данных: MJPG, YUY2/YUYV
- Частота кадров в формате MJPG: до 30 кадров/с при 3264 x 2448, 2592 x 1944, 1920 x 1080, 1600 x 1200, 1280 x 720 и 640 x 480
- Частота кадров в формате YUY2: 1 кадр/с при 3264 x 2448, 2 кадра/с при 2592 x 1944, 5 кадров/с при 1920 x 1080 и 1600 x 1200, 10 кадров/с при 1280 x 720, 30 кадров/с при 640 x 480
- Тип фокусировки: автоматическая
- Угол обзора: 63°
- Крепление объектива: M8,5 ± 0,25
- Диафрагменное число F.NO: 2,0 ± 5%
- Эффективное фокусное расстояние E.F.L: 3,543
- Интерфейс: USB 2.0
- Разъём: S4B-ZR
- Рабочее напряжение: 5 В постоянного тока ±5%
- Максимальный рабочий ток: 300 мА
- Размер платы камеры: 38 x 38 мм
- Микрофон: встроенный, 1 шт.
- Стандарт подключения: UVC
- Поддерживаемые операционные системы: Windows, Linux, Android, Mac OS
- Дополнительные драйверы: не требуются
