Skyzone M5F представляет собой компактный FPV монитор с диагональю 5 дюймов, предназначенный для приема и отображения аналогового видеосигнала с квадрокоптеров и других FPV-систем. Устройство используется как альтернатива FPV-очкам или как внешний экран для наблюдателей, обучения пилотированию и настройки оборудования в реальном времени. Встроенный приемник и запись видео позволяют одновременно контролировать полет и фиксировать происходящее.
Основу работы составляет встроенный приемник 5.8 ГГц на 48 каналов с технологией SteadyView Fusion. Система объединяет два сигнала в единый поток или выбирает наиболее стабильный канал в режиме diversity. Это снижает разрывы изображения и мерцание при помехах, что особенно заметно при полетах в застроенной местности или при наличии отражающих поверхностей. Картинка остается стабильной даже при нестабильном уровне сигнала.
Дисплей с разрешением 800×480 пикселей и яркостью 900 люмен обеспечивает читаемость изображения на открытом воздухе. При прямом солнечном свете сохраняется различимость деталей, что важно при пилотировании на дистанции и при работе с мелкими элементами интерфейса. Формат экрана подходит для аналогового видеосигнала без дополнительного масштабирования, что снижает задержку восприятия.
Функция DVR реализует запись видеопотока в формате MJPEG с частотой до 60 кадров в секунду. Запись ведется на карту памяти microSD объемом до 128 ГБ. Такой формат позволяет сохранять полеты для последующего анализа, настройки PID-параметров или разбора ошибок управления. Высокая частота кадров обеспечивает плавность записи, достаточную для оценки динамики движения.

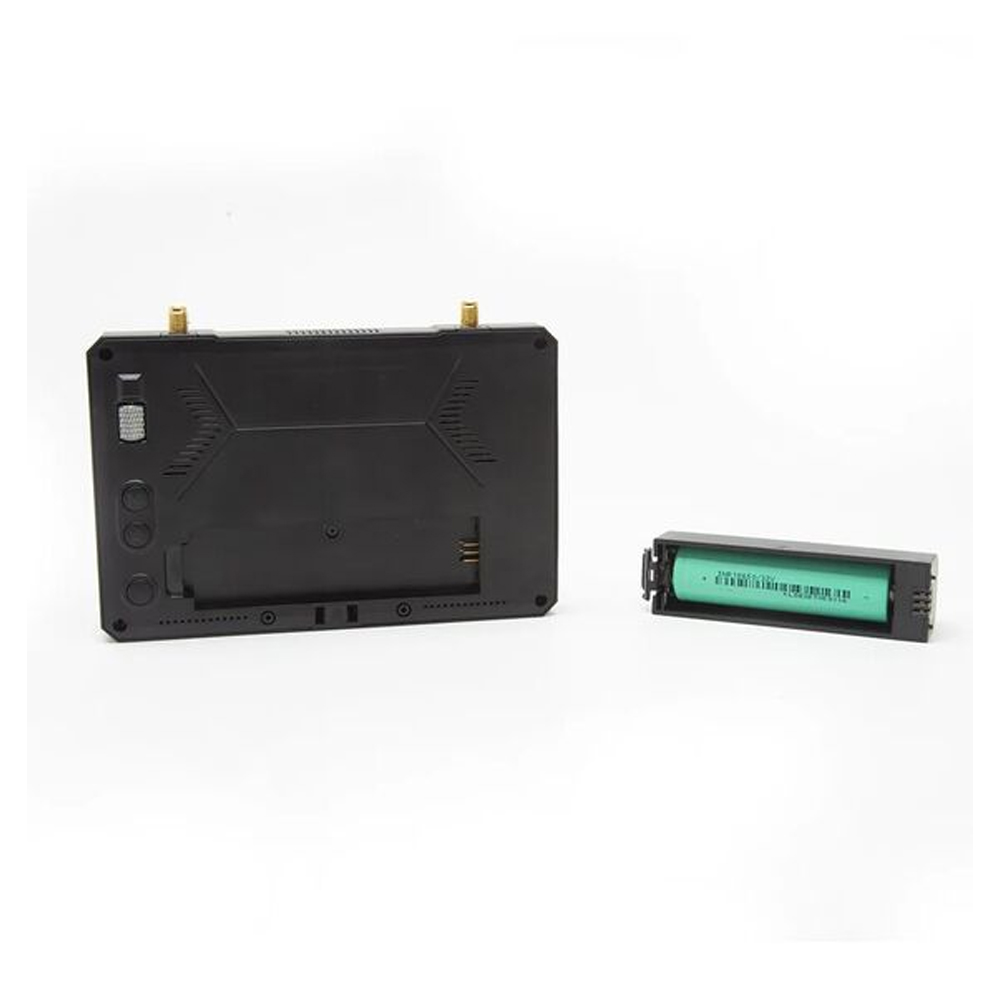

Система питания ориентирована на полевые условия. Монитор поддерживает несколько вариантов: один аккумулятор формата 18650, питание от LiPo 2–6S или подключение через USB Type-C с напряжением 5 В. Это упрощает интеграцию в различные сценарии использования, включая выездные съемки и длительные тренировки. Потребление составляет 6.24 Вт при 12 В, что позволяет оценить нагрузку на источник питания заранее.

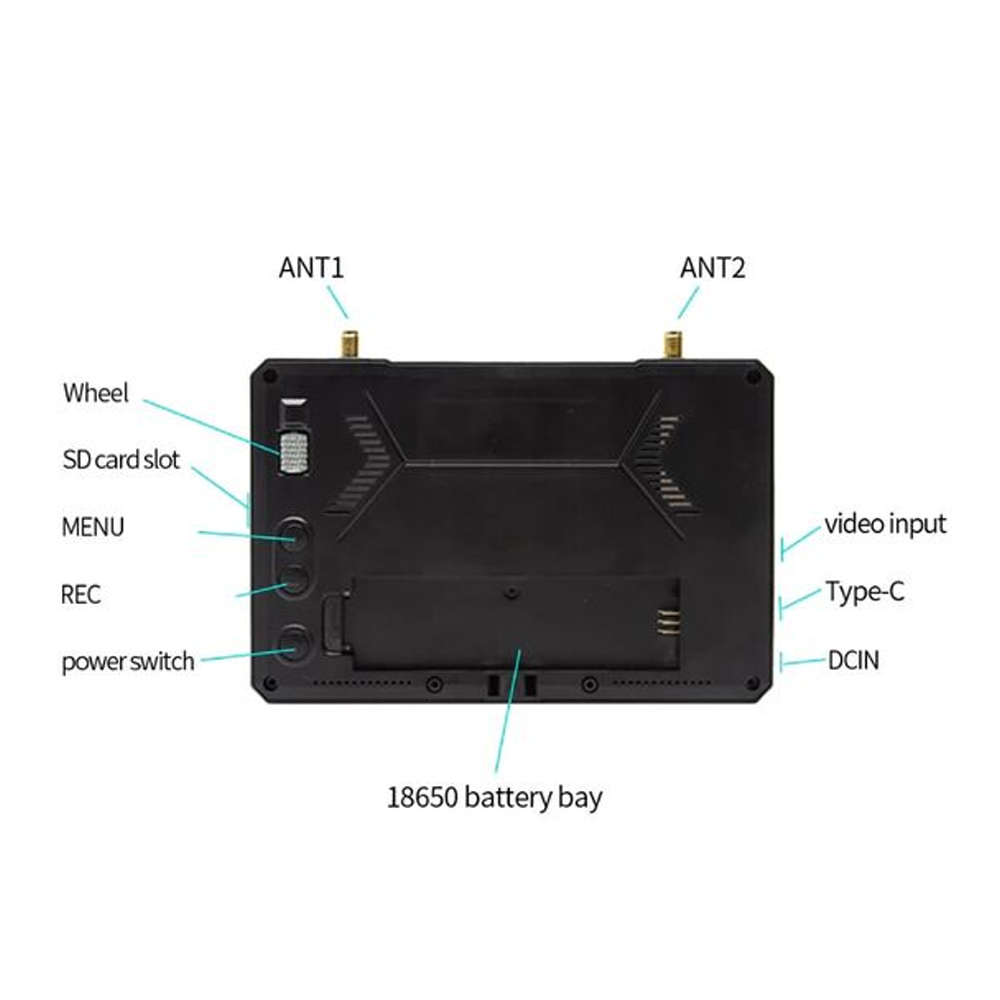

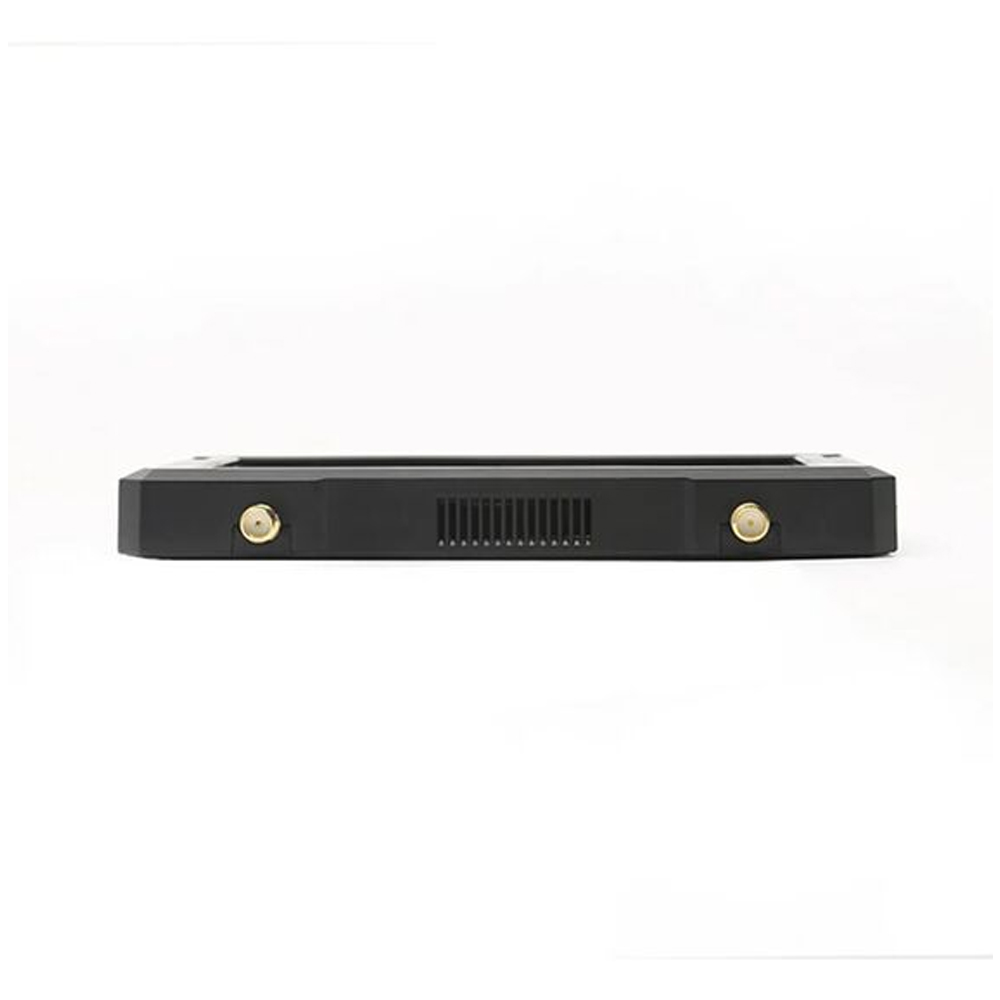

Управление реализовано через фирменное колесо Skyzone и функцию автосканирования каналов. Пользователь быстро находит активный канал без ручного перебора частот. Интерфейс доступен на китайском и английском языках, что упрощает настройку без дополнительного обучения. Встроенная система охлаждения с вентилятором и радиатором стабилизирует работу при длительном использовании и предотвращает перегрев компонентов.
Модель применяется в обучении пилотов, когда изображение выводится на внешний экран для инструктора или группы. В настройке дронов монитор используется как контрольный дисплей для проверки видеопередатчика и камеры. При съемках устройство позволяет наблюдать за полетом со стороны без необходимости использовать очки, что удобно для операторов и ассистентов.
Технические характеристики
- Тип устройства: FPV монитор
- Диагональ экрана: 5 дюймов
- Разрешение экрана: 800×480
- Яркость экрана: 900 люмен
- Тип дисплея: LCD
- Частотный диапазон: 5.8 ГГц
- Количество каналов: 48
- Приемник: SteadyView Fusion Receiver
- Режимы приемника: Diversity Mode, Mix Mode
- Формат записи: MJPEG
- Частота записи: до 60 fps
- Поддержка карт памяти: microSD до 128 ГБ
- Языки интерфейса: китайский, английский
- Питание: DC 6.5–25.2 В, USB 5 В, аккумулятор 18650 Li-Ion
- Потребляемая мощность: 6.24 Вт
- Ток потребления: 520 мА при 12 В
- Время работы: 1.5 часа (18650, 3000 мАч)
- Система охлаждения: вентилятор с радиатором
