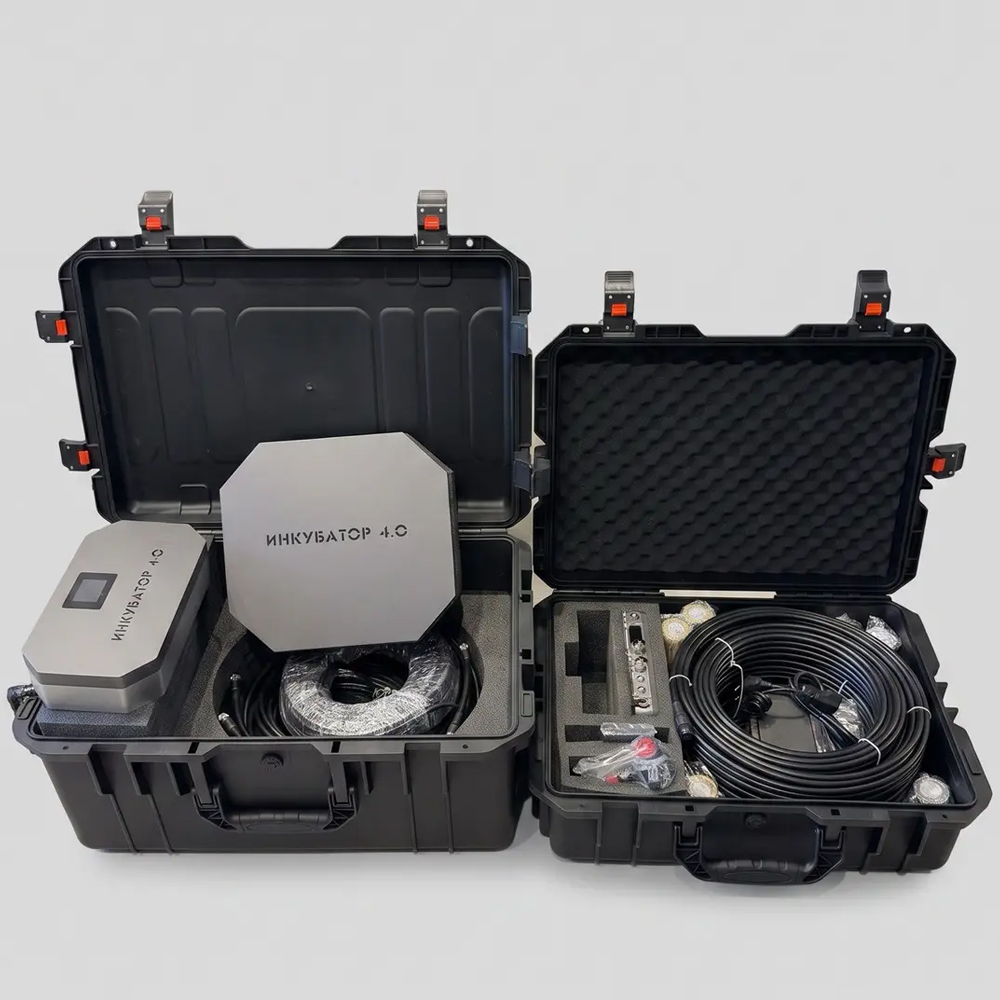

Инкубатор 4.0 Китай представляет собой многодиапазонный комплекс усиления сигнала дистанционного управления дронами. Оборудование рассчитано на работу в диапазонах 915 МГц, 2.4 ГГц, 5.2 ГГц и 5.8 ГГц, которые применяются в каналах управления и передачи данных беспилотных систем. Максимальная мощность комплекса составляет 30 Вт.
В состав комплекса входят предварительный усилитель сигнала мощностью 20 Вт и внешнее устройство мощностью 4 Вт. Внешний блок работает в диапазонах 2.4 и 5.8 ГГц и оснащён двумя антеннами для этих диапазонов. Система использует три антенны для работы по четырём частотным диапазонам, что позволяет организовать подключение оборудования с учётом используемого радиоканала.
Комплекс предназначен для усиления сигнала дистанционного управления дроном при размещении оборудования на удалённой позиции. Коаксиальные кабели LMR длиной 15 м применяются для разнесения компонентов системы и антенн, а кабели LLMR240 длиной 2 м подходят для коротких соединений между блоками. Кабель питания евростандарта длиной 50 м обеспечивает подключение оборудования к источнику питания на удалении от места установки.
Автономное питание обеспечивается аккумулятором большой ёмкости, входящим в состав комплекса. Для подключения оборудования предусмотрены блоки питания, шесть коннекторов и переходные кабели. Взрывобезопасный ящик используется для размещения и транспортировки компонентов системы, а маскировочная лента, изолента, хомуты и инструмент позволяют выполнять монтаж соединений в месте эксплуатации.
Четыре рабочих диапазона позволяют использовать комплекс с беспилотными системами, работающими на частотах 915 МГц, 2.4 ГГц, 5.2 ГГц и 5.8 ГГц. Разделение усилительной части на 20-ваттный предварительный усилитель и внешнее устройство мощностью 4 Вт формирует состав комплекса для построения выносной линии усиления сигнала управления дроном. Набор кабелей разной длины предназначен для размещения антенн и оборудования с учётом условий конкретной позиции.
Технические характеристики
- Тип оборудования: многодиапазонный комплекс усиления сигнала
- Назначение: дистанционное управление дроном
- Диапазоны частот: 915 МГц, 2.4 ГГц, 5.2 ГГц, 5.8 ГГц
- Количество рабочих диапазонов: 4
- Максимальная мощность: 30 Вт
- Мощность предварительного усилителя: 20 Вт
- Мощность внешнего устройства: 4 Вт
- Диапазоны внешнего устройства: 2.4 ГГц, 5.8 ГГц
- Антенны: 3 шт. на четыре диапазона
- Антенны внешнего устройства: 2 шт. на два диапазона
- Автономное питание: аккумулятор большой ёмкости
- Длина коаксиальных кабелей LMR: 15 м
- Количество коаксиальных кабелей LMR: 9 шт.
- Длина кабелей LLMR240: 2 м
- Количество кабелей LLMR240: 3 шт.
- Длина кабеля питания евростандарта: 50 м
- Количество коннекторов: 6 шт.
- Исполнение корпуса: взрывобезопасный ящик
