Радиолокационный оптический комплекс ЕНОТ-СД

Комплекс ЕНОТ-СД представляет собой интегрированную систему обнаружения и противодействия беспилотным летательным аппаратам, а также наземным и надводным целям. Оборудование объединяет радиолокационную станцию, оптическую систему наблюдения и модуль радиоэлектронного подавления в едином контуре управления. Решение применяется для защиты объектов критической инфраструктуры, где требуется автоматическое выявление целей и оперативная реакция на их появление.

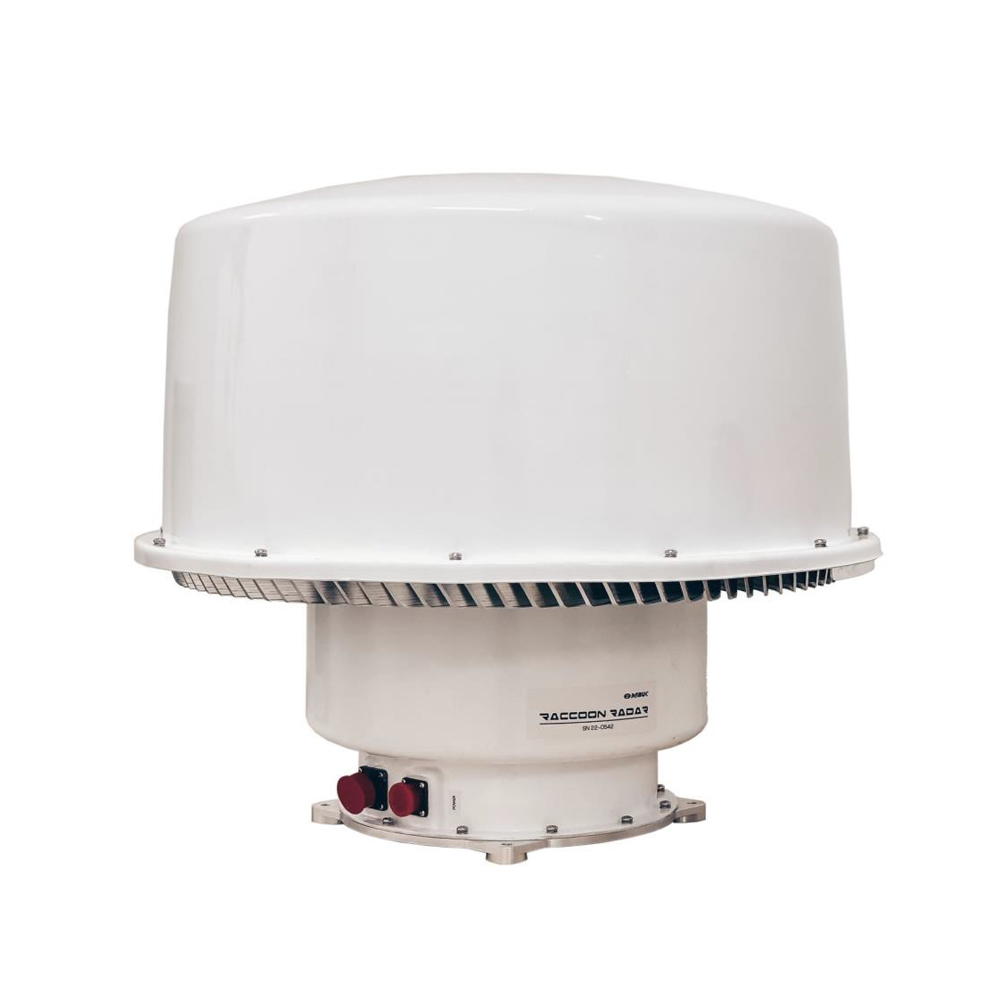

Основу комплекса составляет радиолокационная станция, работающая по принципу регистрации отражённых радиоволн. РЛС обнаруживает цели при наличии прямой видимости и классифицирует их по типам: птица, дрон, самолёт, человек, транспорт. Система определяет дальность и азимут, измеряет радиальную скорость и автоматически сопровождает цель. При входе объекта в заданную зону формируется сигнал тревоги, а данные отображаются на радиолокационной карте с привязкой к местности.

Дальность обнаружения беспилотных воздушных судов превышает 3 км, что позволяет контролировать периметр на значительном удалении от защищаемого объекта. Для практической эксплуатации это означает раннее выявление малых дронов до их выхода в рабочую зону и возможность заранее задействовать средства подавления. Дополнительно реализовано ведение архива радиолокационных данных и индикация текущего состояния системы, что упрощает анализ событий и работу оператора.

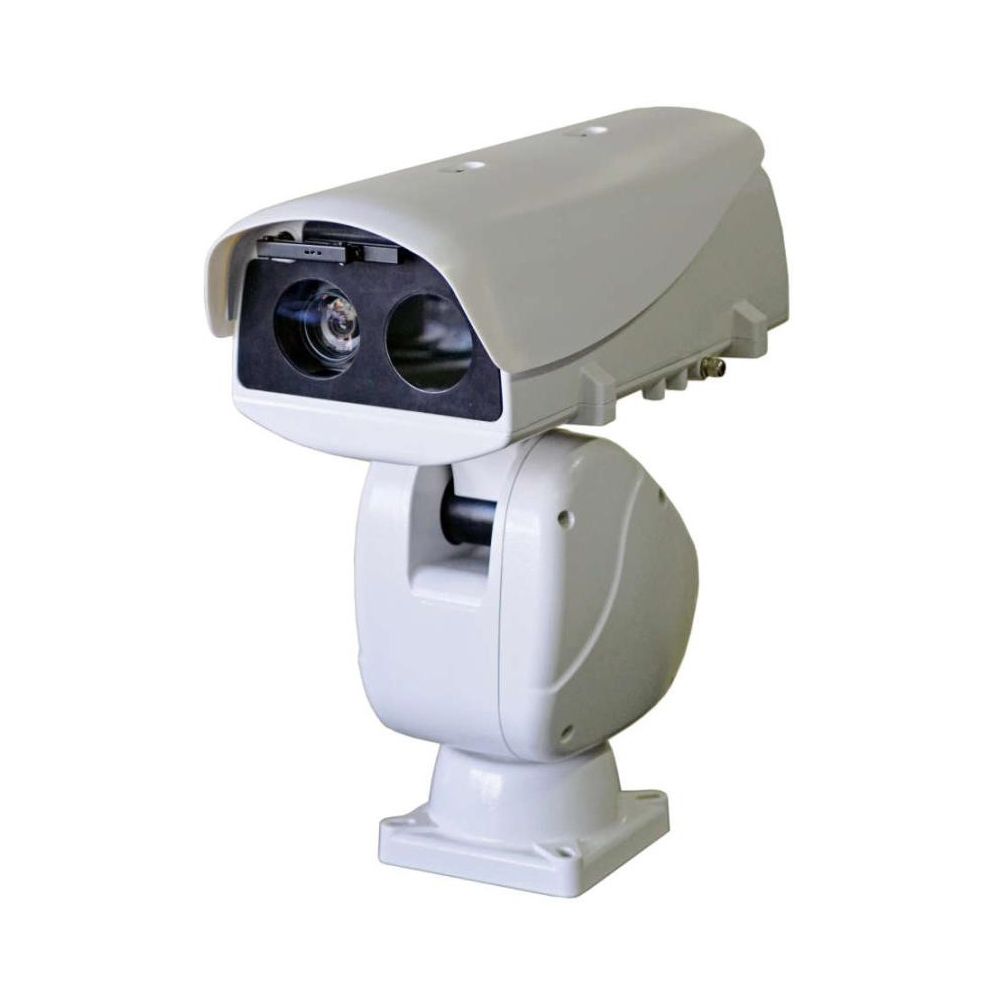

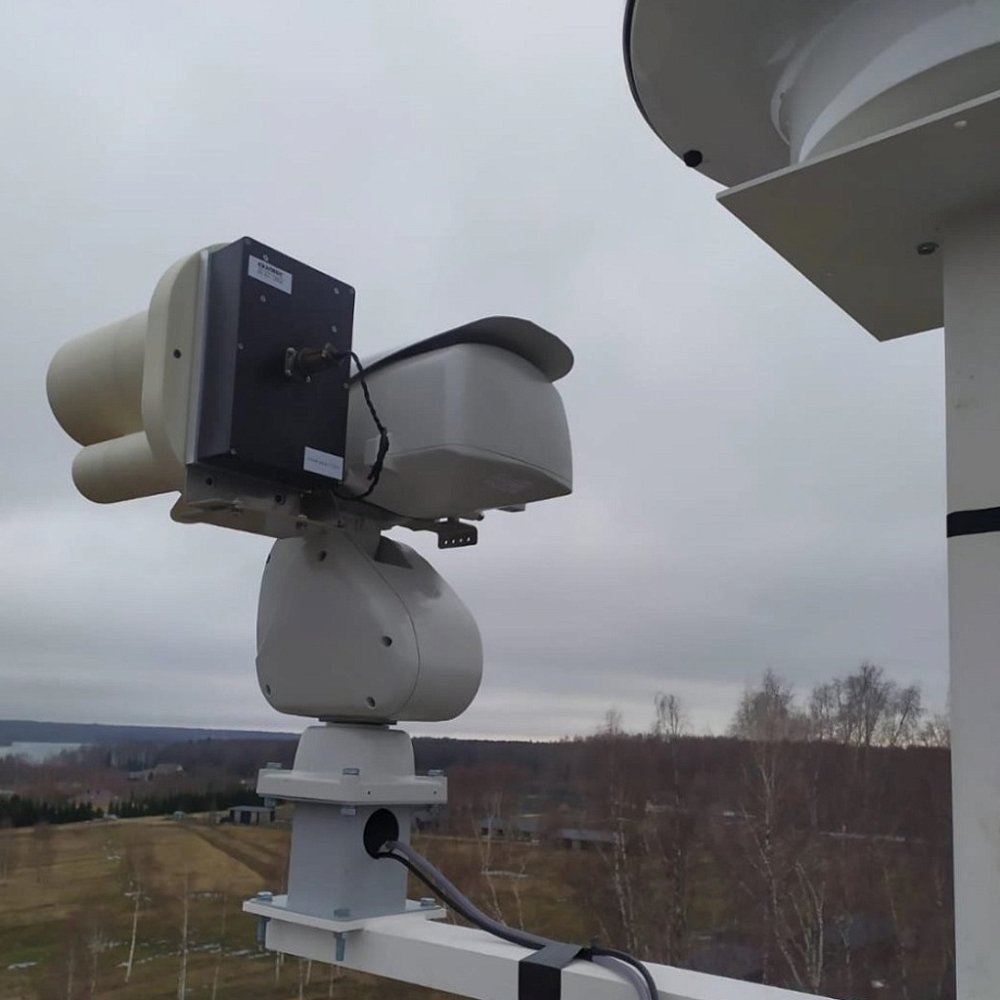

Оптический контур представлен поворотной системой с двухспектральной телекамерой. Камера обеспечивает 36-кратное оптическое увеличение, скорость поворота до 120°/с и точность позиционирования до 0,01°. Система поддерживает автоматическое наведение по целеуказанию РЛС, а также ручное управление и наведение по карте или видеопотоку. Такая связка позволяет быстро перейти от радиолокационного обнаружения к визуальной идентификации цели и контролю её перемещения.

Функция противодействия реализована через стационарный передающий модуль, формирующий заградительные помехи. Подавление ведётся по шести каналам в диапазонах от 420 до 450 МГц, от 830 до 870 МГц, от 900 до 940 МГц, от 1510 до 1620 МГц, от 2380 до 2500 МГц и от 5700 до 5900 МГц. Перекрываются каналы управления и передачи данных, включая диапазоны LTE, Wi‑Fi 2,4 и 5,8 ГГц, а также навигационные сигналы GPS. Максимальная дальность подавления типовой цели достигает 1500 м.

Система работает в круглосуточном режиме и рассчитана на эксплуатацию в широком температурном диапазоне от -40 до +50 °C. Корпус имеет степень защиты IP65, а система наблюдения выполнена в исполнении IP66, что позволяет использовать комплекс на открытых площадках. Питание организовано от сети с распределением на отдельные узлы: 36 В постоянного тока для системы наблюдения и 24 В для передающего устройства.

Конструктивно комплекс включает сервер обработки данных и автоматизированное рабочее место оператора. Это обеспечивает централизованное управление, хранение информации и взаимодействие между подсистемами. Общая масса комплекта около 55 кг, при этом распределение веса между модулями упрощает монтаж и размещение на объекте.

Технические характеристики

• Тип оборудования: радиолокационно-оптический комплекс
• Исполнение: активная радиолокационная станция, двухспектральная телекамера на поворотной платформе, шестиканальный формирователь заградительной помехи
• Дальность обнаружения БВС: более 3 км
• Дальность обнаружения целей: 75–2500 м
• Максимальная дальность подавления: 1500 м
• Диапазон подавляемых частот: 420–450 МГц, 830–870 МГц, 900–940 МГц, 1510–1620 МГц, 2380–2500 МГц, 5700–5900 МГц
• Каналы подавления: 433 МГц, 868 МГц, 900 МГц, 1.5 ГГц, 2.4 ГГц, 5.8 ГГц
• Количество каналов подавления: 6
• Подавляемые системы: GPS, LTE, Wi-Fi
• Тип помех: заградительные
• Выходная мощность на канал: не менее 2 Вт
• Зона обзора (азимут × угол места): 360° × 60°
• Зона подавления: 45° × 45°
• Оптическое увеличение: 36x
• Скорость поворота: до 120°/с
• Точность позиционирования: до 0,01°
• Режимы управления: автоматический, ручной
• Функции: обнаружение, измерение координат, автосопровождение, архивирование данных, индикация состояния
• Время работы: круглосуточно
• Класс защиты: IP65
• Класс защиты системы наблюдения: IP66
• Диапазон температур эксплуатации: -40…+50 °C
• Питание: сеть
• Напряжение питания системы наблюдения: 36 В
• Рабочее напряжение подавителя: 24 В
• Энергопотребление: 0.19–0.25 кВт·ч
• Масса полного комплекта: 55 кг
• Масса системы наблюдения: 25 кг
• Масса передающего устройства: 5 кг
• Масса РЛС: 24 кг
