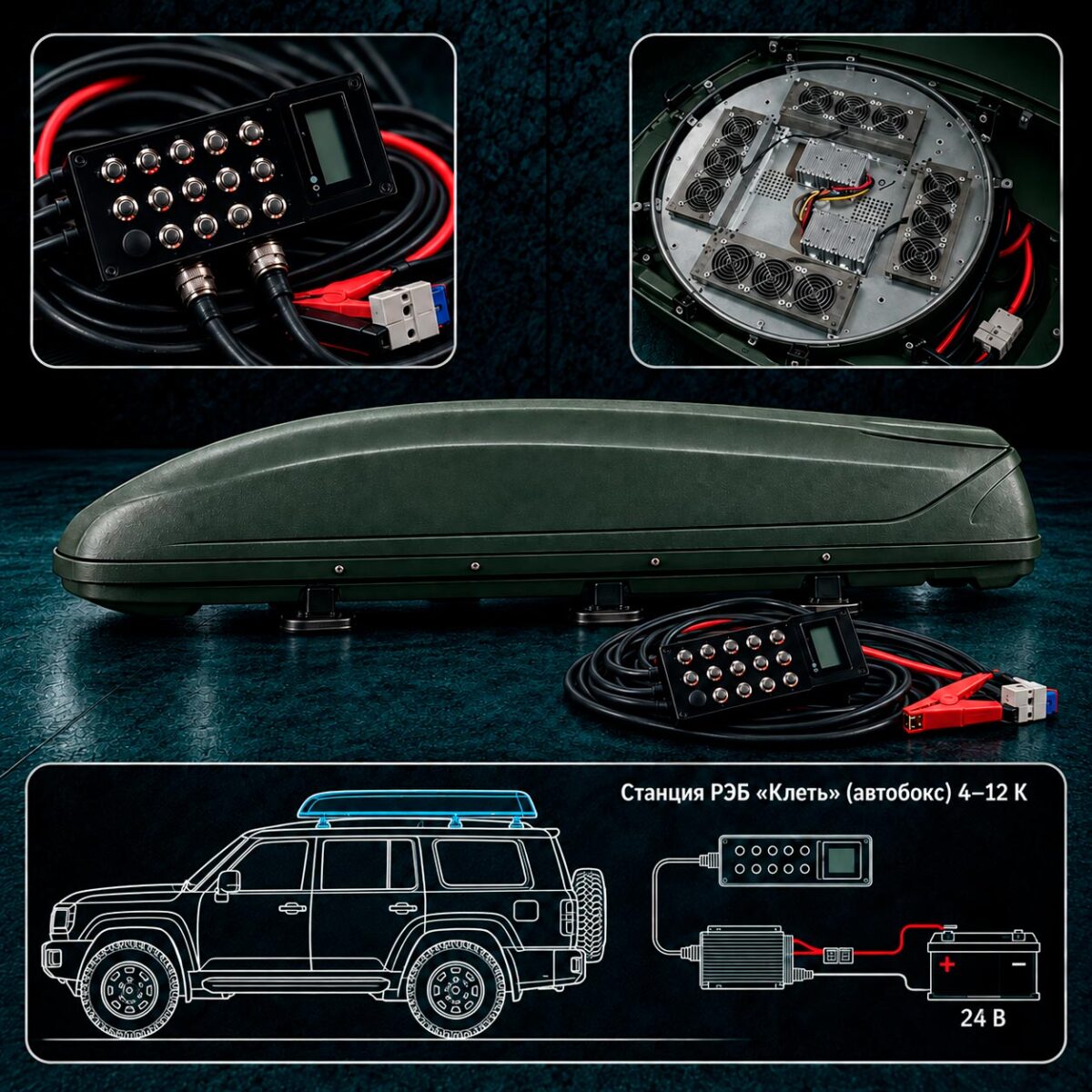

«Клеть Автобокс 4-12К» представляет собой мобильную станцию подавления БПЛА в корпусе автомобильного багажного бокса. Комплекс устанавливается на крышу транспорта и предназначен для создания помех каналам управления и передачи видео. Оборудование применяется для прикрытия машины от FPV-дронов, разведывательных квадрокоптеров и аппаратов со сбросами.
Внутри корпуса размещены двенадцать отдельных передатчиков мощностью по 20 Вт. Суммарная выходная мощность составляет 240 Вт и распределяется между каналами, работающими в разных частотных полосах. Такая структура позволяет формировать помехи сразу на нескольких участках радиодиапазона. Для станции заявлена дальность подавления 200–300 м; фактическое расстояние зависит от условий применения.
Базовое распределение каналов включает участки 300–1020, 1080–1360, 2300–2500, 5100–5300 и 5680–5900 МГц. В нижней части частотного набора отдельные каналы частично перекрываются. Участок 1080–1360 МГц разделён между двумя передатчиками, каждый из которых работает в своей полосе. Подробное распределение частот позволяет сопоставить конкретное исполнение станции с техническим заданием, сохраняя привязку мощности к каждому каналу.

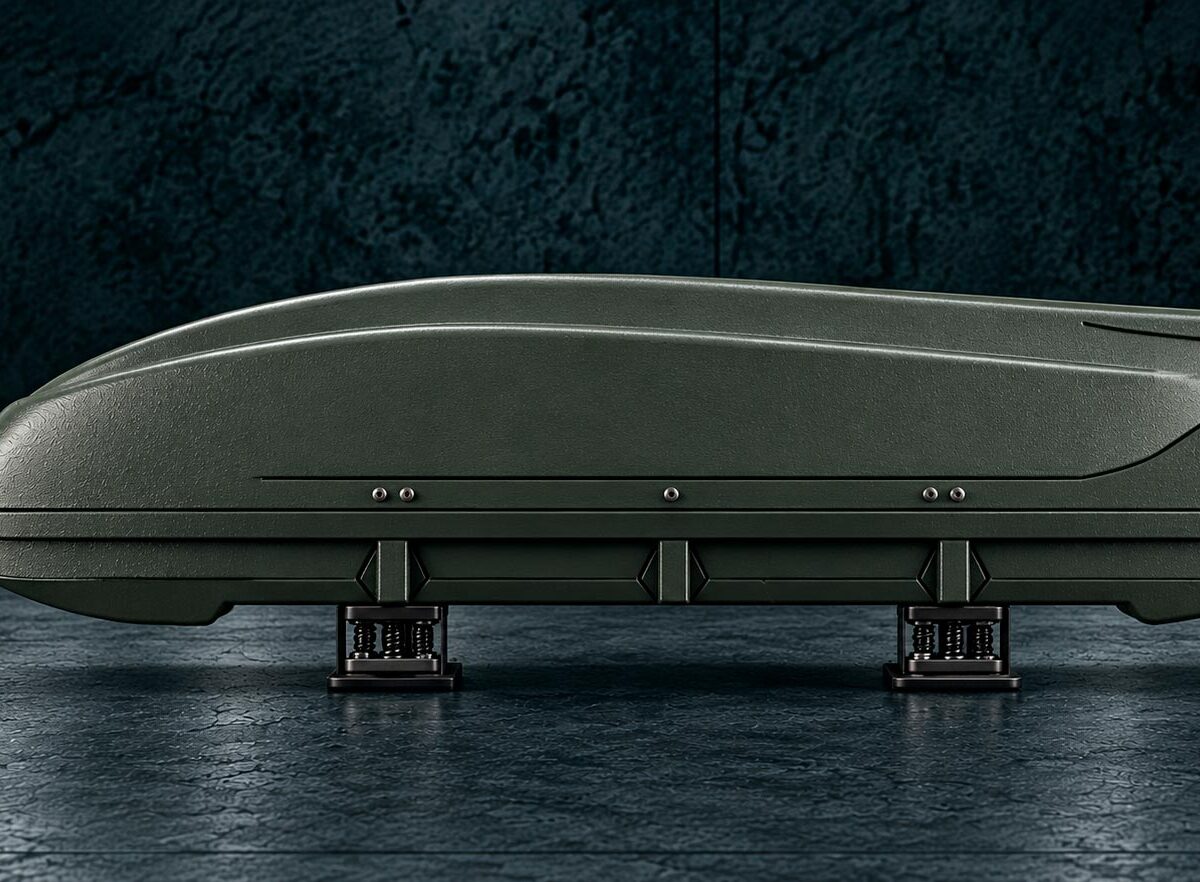

Формат багажного автобокса объединяет оборудование в одном наружном корпусе. Станция устанавливается без доработки кузова и по внешнему виду соответствует автомобильному багажному боксу. Габариты комплекса составляют 1200 × 500 × 350 мм, масса 28 кг. Эти параметры описывают блок, размещаемый на крыше, и задают его размеры при выборе места установки на транспортном средстве.
Крепление рассчитано на размещение станции на крыше автомобиля. Для части поставок предусмотрены магнитные пластины, которые также указаны в перечне комплектации. Конструкция допускает перестановку оборудования между машинами. Такой вариант применения подходит для задач, в которых станцию требуется использовать на разных транспортных средствах, сохраняя корпусное исполнение и управление с выносного пульта.

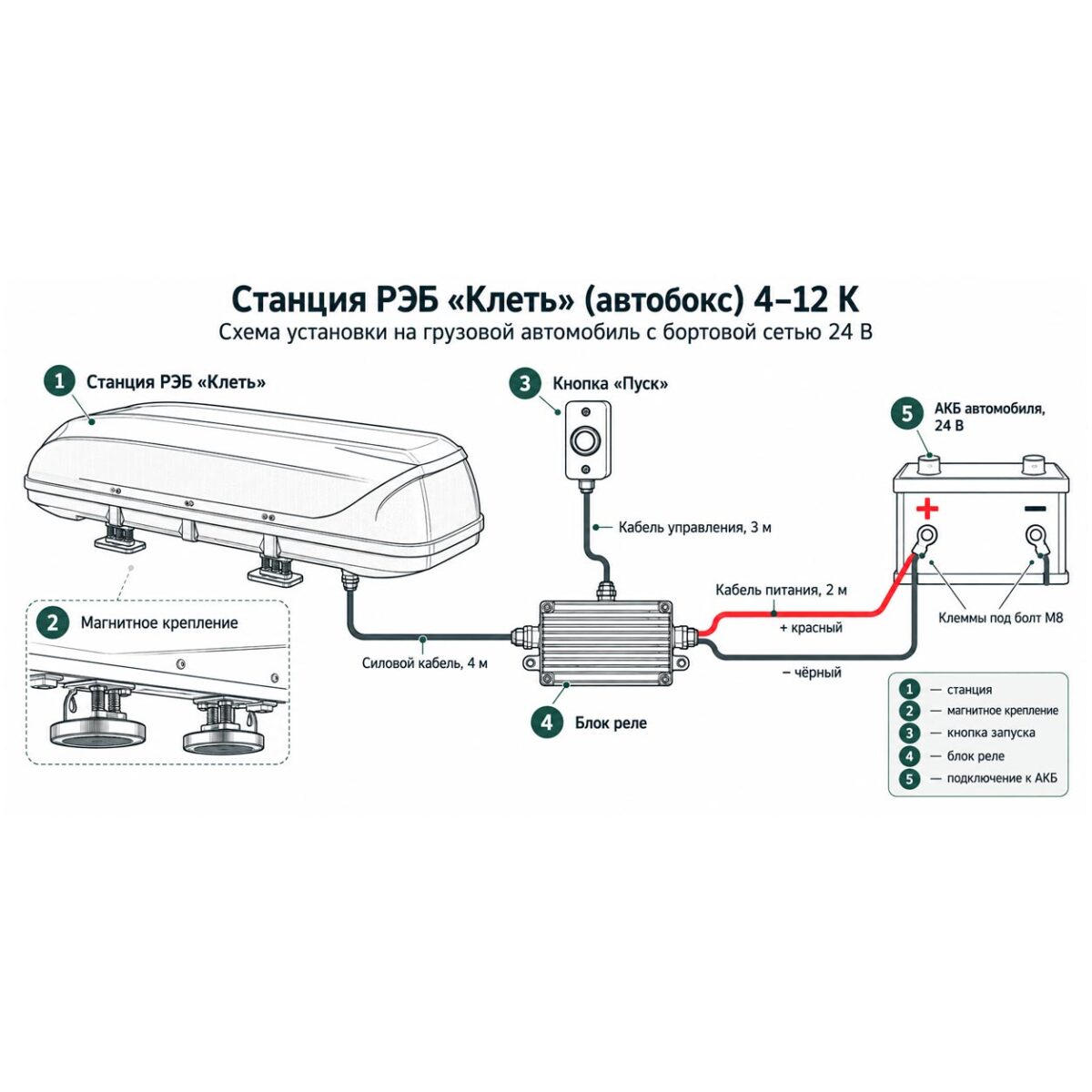

Питание осуществляется от бортовой сети 12 или 24 В. Станция предназначена для использования на легковом, грузовом и специальном транспорте с соответствующим источником питания. В комплект входят кабель с клеммами для подключения к аккумулятору и инвертер 12/24 В. Подключение к бортовому источнику обеспечивает работу комплекса совместно с автомобилем и соответствует мобильному назначению оборудования.

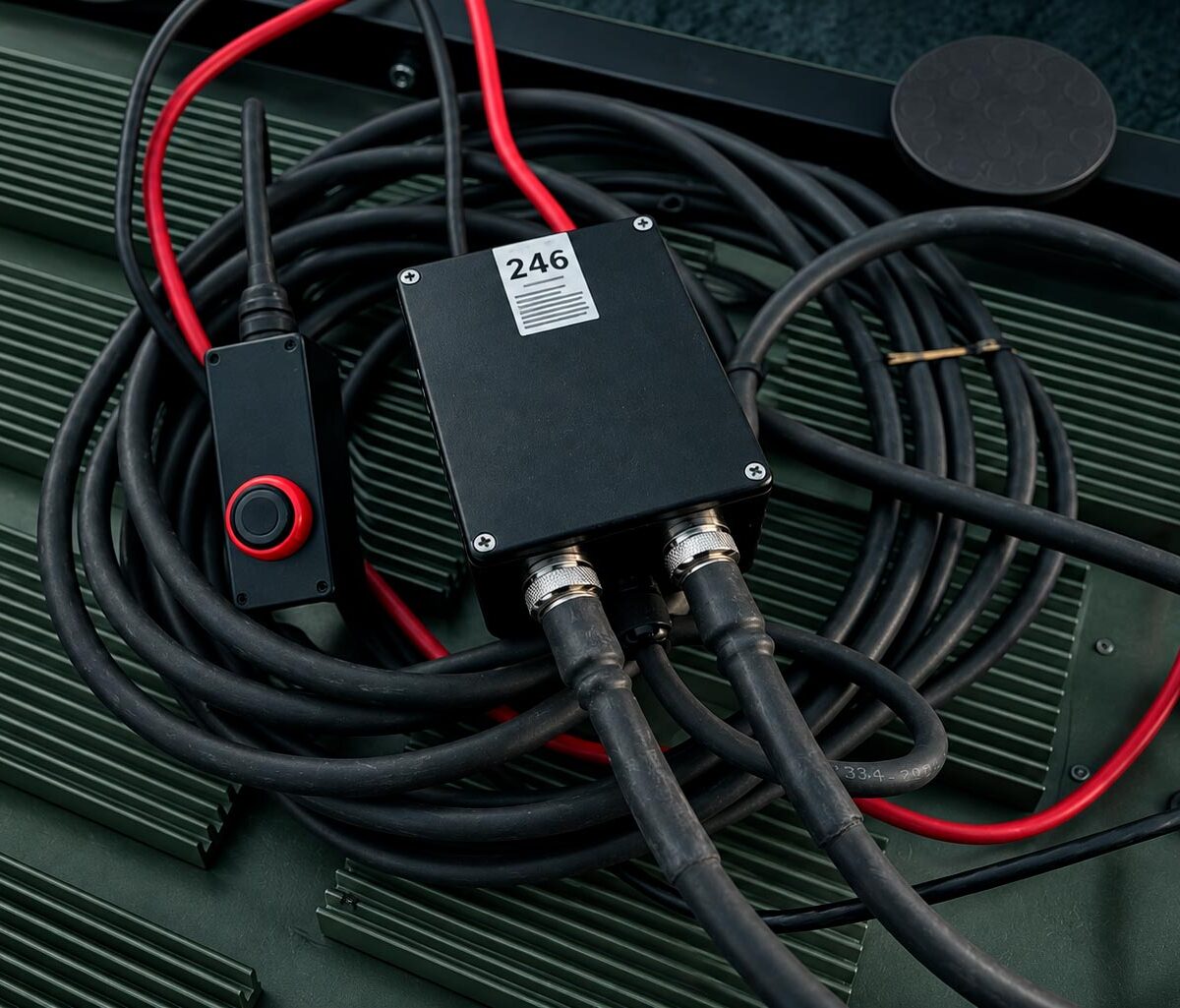

Для включения и контроля предусмотрен выносной пульт с кабелем длиной 4 м. Органы управления можно разместить в кабине, отдельно от установленного на крыше блока передатчиков. Оператор управляет станцией через проводное соединение. Такое расположение позволяет включать оборудование из кабины автомобиля, сохраняя наружное размещение генераторов помех в багажном боксе.
Герметизация корпуса предназначена для защиты электроники от влаги и пыли при эксплуатации на крыше. Передатчики размещены внутри общей оболочки, которая закрывает оборудование от внешней среды. Корпусное исполнение связано с автомобильным сценарием использования: станция размещается снаружи транспортного средства, а питание и управление подключаются к оборудованию машины. Защитные свойства корпуса относятся к условиям наружного размещения комплекса.
Основной сценарий применения станции связан с подавлением радиоканалов беспилотников вблизи автомобиля. Для FPV-аппаратов комплекс создаёт помехи управлению и видеолинку; для разведывательных квадрокоптеров воздействие также направлено на связь с оператором. Рабочий набор частот определяется установленными передатчиками. Дальность 200–300 м относится к заявленным характеристикам подавления и рассматривается вместе с условиями эксплуатации.
Производитель предусматривает изготовление станции с набором диапазонов и мощностью по техническому заданию. При выборе исполнения можно согласовать частотную конфигурацию под конкретную задачу и радиообстановку. Параметры двенадцати передатчиков по 20 Вт относятся к представленному базовому варианту. «Клеть Автобокс 4-12К» производится в России и комплектуется паспортом изделия с инструкцией, а также разрешительными документами. В материалах производителя указан сертификат ГКРЧ.
Характеристики
- Название модели: Клеть Автобокс 4-12К.
- Страна производителя: Россия.
- Тип оборудования: мобильная станция подавления БПЛА.
- Форм-фактор: автомобильный багажный бокс.
- Назначение: создание помех каналам управления и передачи видео БПЛА.
- Типы целей: FPV-дроны, разведывательные квадрокоптеры, аппараты со сбросами.
- Количество каналов подавления: 12.
- Количество передатчиков: 12.
- Мощность одного передатчика: 20 Вт.
- Суммарная выходная мощность: 240 Вт.
- Заявленный частотный диапазон станции: 220–5900 МГц.
- Канал 01: 300–400 МГц.
- Канал 02: 400–500 МГц.
- Канал 03: 500–630 МГц.
- Канал 04: 620–780 МГц.
- Канал 05: 720–880 МГц.
- Канал 06: 860–930 МГц.
- Канал 07: 900–1020 МГц.
- Канал 08: 1080–1220 МГц.
- Канал 09: 1220–1360 МГц.
- Канал 10: 2300–2500 МГц.
- Канал 11: 5100–5300 МГц.
- Канал 12: 5680–5900 МГц.
- Дальность подавления: 200–300 м, в зависимости от условий.
- Конфигурация диапазонов и мощности: по техническому заданию.
- Источник питания: бортовая сеть автомобиля.
- Напряжение питания: 12/24 В.
- Подключение питания: кабель с клеммами для аккумулятора.
- Инвертер в комплекте: 12/24 В.
- Габариты: 1200 × 500 × 350 мм.
- Масса: 28 кг.

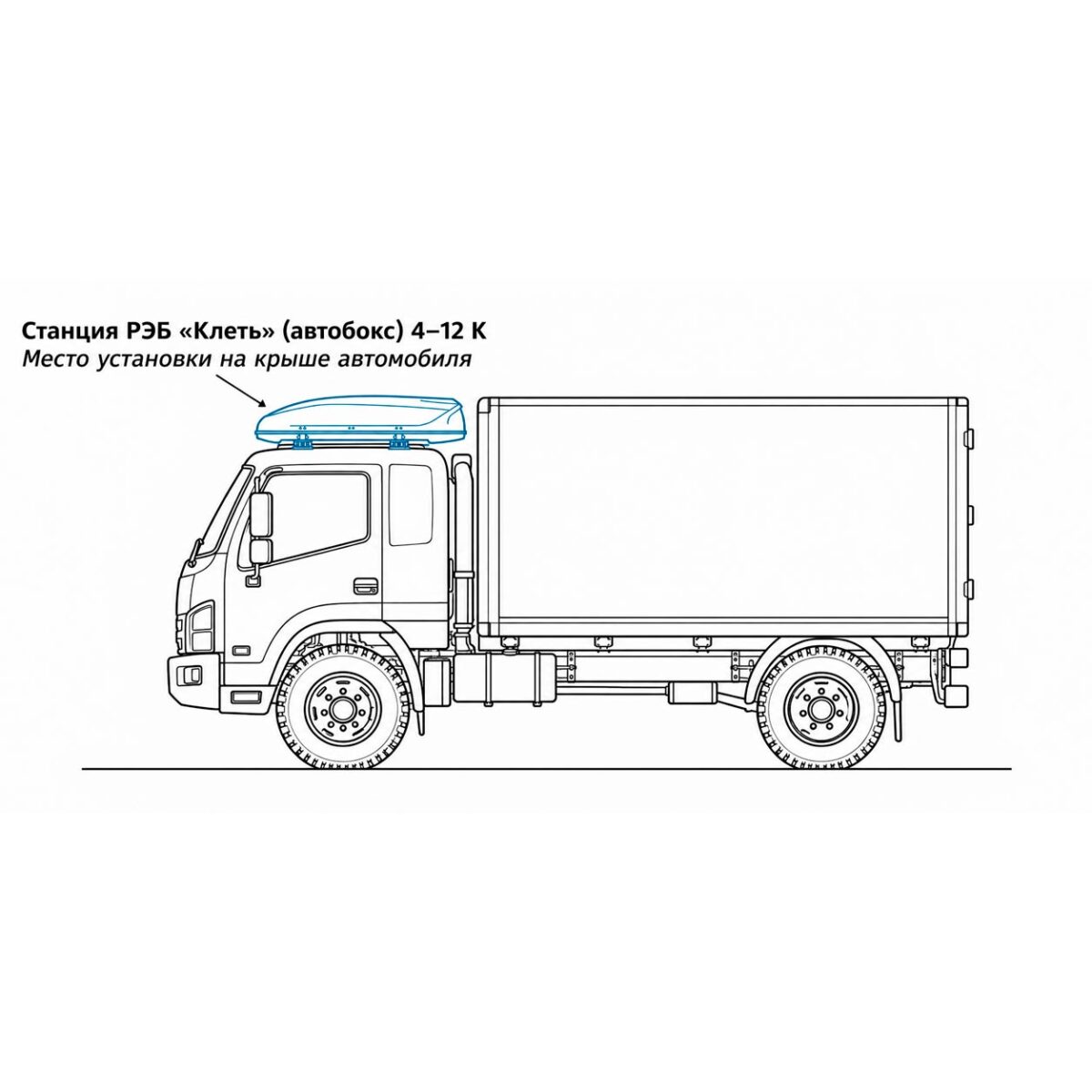

- Место установки: крыша транспортного средства.
- Крепление: магнитные пластины в части поставок.
- Доработка кузова для установки: не требуется.
- Перестановка между транспортными средствами: предусмотрена.
- Совместимые типы транспорта: легковой, грузовой, специальный.
- Управление: выносной проводной пульт контроля и управления.
- Размещение пульта: в кабине автомобиля.
- Длина кабеля пульта: 4 м.
- Защита электроники: герметизация корпуса от влаги и пыли.
- Документация: сертификат ГКРЧ, разрешительные документы, паспорт изделия с инструкцией.
