РЭБ Клеть-Н 4-24К

Стационарный многоканальный комплекс радиоэлектронной борьбы «Клеть-Н» 4-24К предназначен для создания сплошного защитного купола над объектами критической инфраструктуры. Оборудование перекрывает спектр радиочастот от 200 до 7200 МГц, блокируя каналы управления, передачи видеопотока и спутниковой навигации беспилотных летательных аппаратов. Система сертифицирована Государственной комиссией по радиочастотам, что позволяет легально эксплуатировать ее на территории Российской Федерации на основании соответствующих разрешительных документов.

Архитектура генератора помех поддерживает конфигурацию от 4 до 24 независимых каналов. Базовая комплектация включает 12 каналов, а максимальная 24-канальная версия собирается из двух синхронизированных блоков по 12 ячеек в каждом. Каждый канал работает автономно и выдает от 50 до 100 Вт выходной мощности. Суммарная энергетическая отдача комплекса варьируется от 200 до 2400 Вт, что обеспечивает гарантированное подавление сигналов даже в условиях сложной электромагнитной обстановки и при использовании злоумышленниками усилителей связи.
Воздействие на беспилотники носит комплексный характер. Лишившись команд от пульта оператора и координат от систем GPS, ГЛОНАСС, Galileo и Beidou, дрон переходит в аварийный режим. В зависимости от заложенного алгоритма безопасности аппарат выполняет принудительную посадку на землю или инициирует возврат к точке старта.

Эффективная дальность подавления коммерческих платформ типа DJI и Autel достигает 1000 метров, а специализированных скоростных FPV-дронов комплекс нейтрализует на дистанции 400-500 метров.
Корпус базового блока выполнен из авиационного алюминия и имеет степень защиты IP65. Такая герметизация допускает круглосуточную эксплуатацию на открытых площадках в любую погоду. Для отвода тепла от мощных усилительных каскадов применяется двухуровневая система охлаждения. Массивное оребрение корпуса работает как пассивный радиатор, а восемь встроенных вентиляторов обеспечивают активный обдув внутренних компонентов. Инженерные решения сохраняют работоспособность электроники при экстремальных температурах окружающей среды от -50 до +50 °C.

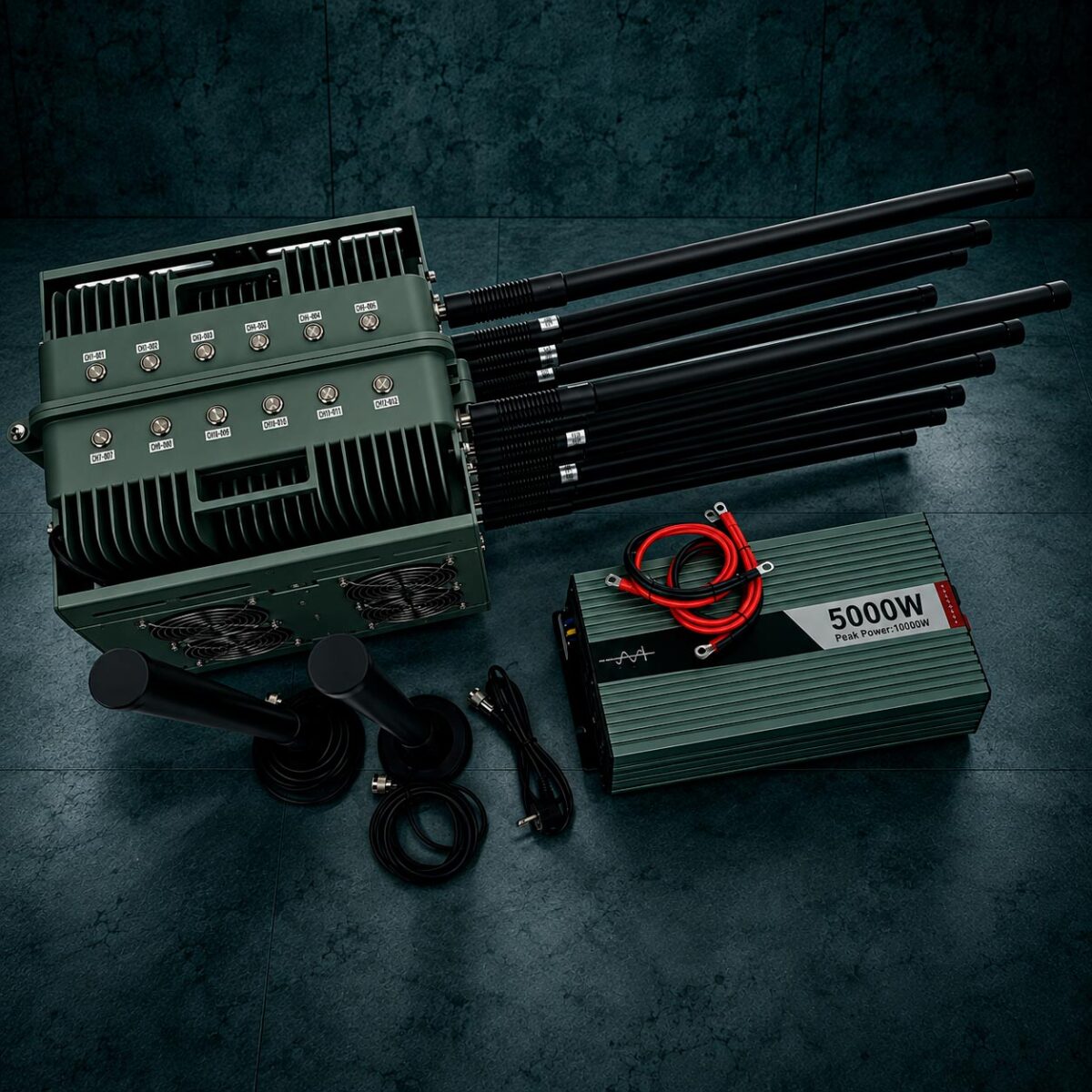

Монтаж комплекса осуществляется стационарно на мачтах и крышах зданий либо на подвижные платформы. Всенаправленные антенны поставляются с магнитными основаниями и трехметровыми кабелями, что упрощает их размещение на металлических поверхностях транспортных средств или контейнеров. Размещение излучателей на магнитных креплениях позволяет оперативно менять конфигурацию защитного периметра без сверления несущих конструкций. Кабель длиной 3 метра дает возможность разнести антенны на оптимальное расстояние друг от друга для минимизации взаимных наводок. Питание оборудования организуется от промышленной сети 220 В или бортовых сетей 24 В и 12 В через преобразователь. В комплект входит инвертор мощностью 5000 Вт с клеммами для подключения к автономным генераторам.

Производитель изготавливает оборудование под конкретное техническое задание заказчика. Инженеры подбирают оптимальный набор частотных диапазонов и настраивают раскладку мощности по каналам, учитывая преобладающие типы угроз и локальную радиообстановку. Подобная кастомизация позволяет исключить паразитное воздействие на легитимные системы связи объекта и сосредоточить электромагнитную энергию исключительно на частотах, используемых разведывательными и ударными беспилотниками.

Характеристики

• Производитель: РЭБ Клеть
• Название модели: Клеть-Н 4-24К
• Страна бренда: Россия
• Страна производителя: Россия
• Тип устройства: Многоканальный комплекс РЭБ / Подавитель БПЛА
• Количество каналов подавления: от 4 до 24 (базовая 12 каналов, 24К — два блока по 12 каналов)
• Суммарная выходная мощность: 200–2400 Вт
• Мощность на канал: 50–100 Вт
• Частотный диапазон: 200–7200 МГц
• Поддерживаемые системы навигации: GPS, ГЛОНАСС, Galileo, Beidou
• Дальность подавления (DJI/Autel): до 1000 м
• Дальность подавления (FPV): 400–500 м
• Тип антенн: всенаправленные
• Количество антенн: по числу каналов
• Крепление антенн: магнитные основания
• Длина антенного кабеля: 3 м
• Тип питания: AC 220 В, DC 24 В, DC 12 В (через преобразователь)
• Инвертор в комплекте: 24→220 В, 5000 Вт
• Материал корпуса: авиационный алюминий
• Степень защиты корпуса: IP65
• Система охлаждения: двухуровневое (оребрение + 8 вентиляторов)
• Варианты установки: стационарная и мобильная платформа
• Диапазон рабочих температур: от -50 до +50 °C
• Разрешительные документы: сертификат ГКРЧ
