РЭБ Волна 2

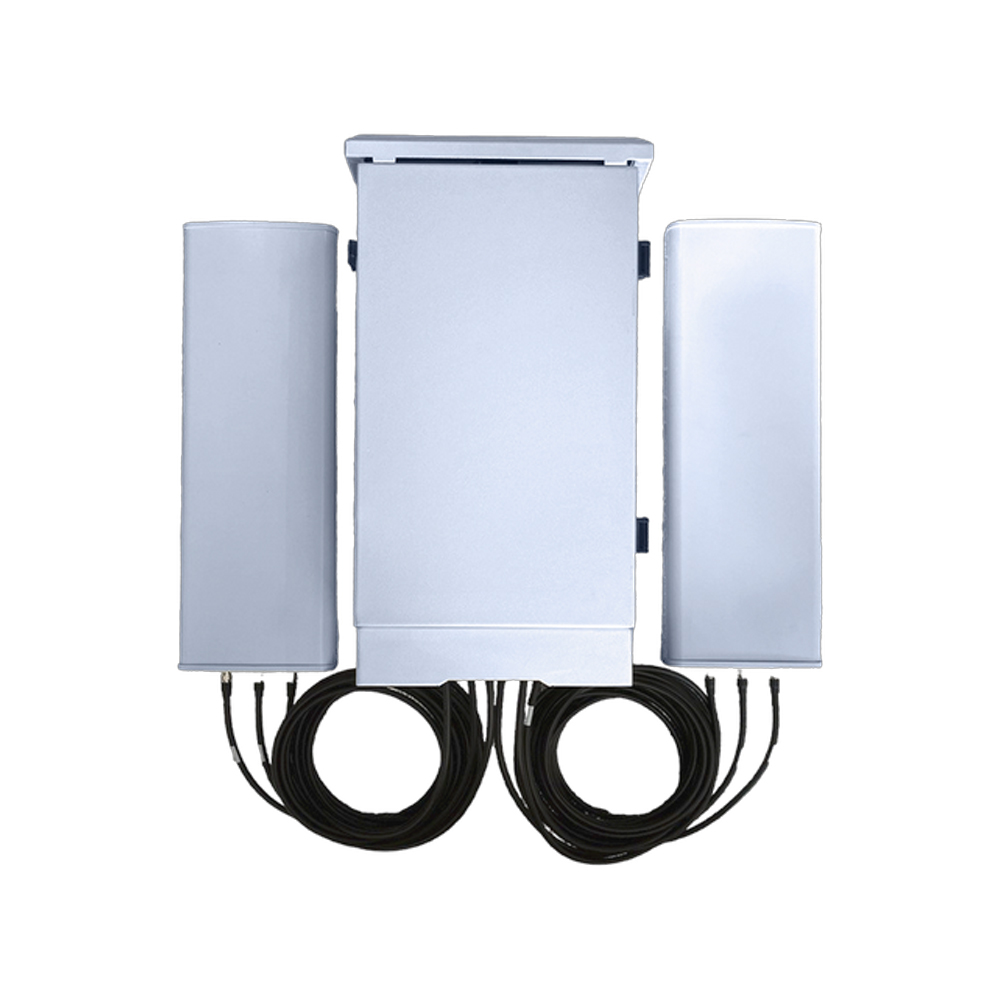

Система направленного радиоподавления Волна 2 предназначена для подавления сигналов спутниковой навигации всех основных диапазонов и каналов спутниковой связи в L-диапазоне в интересах противодействия беспилотным летательным аппаратам. Комплекс используется как средство первого эшелона защиты и может работать в связке с другими изделиями радиоэлектронной борьбы, формируя рубеж подавления на подступах к защищаемым объектам. В результате работы изделия БПЛА, выполняющий полетное задание по данным спутниковой навигации, лишается возможности получать истинный навигационный сигнал и переходит на инерциальную систему. Чем раньше по дистанции полета происходит такой переход, тем сильнее растет фактическое отклонение от цели.

Волна 2 реализует направленное радиоподавление в нескольких рабочих диапазонах частот: 1161–1188, 1190–1220, 1220–1260, 1250–1290, 1555–1590 и 1590–1615 МГц. Конфигурация включает шесть каналов, каждый из которых обеспечивает выходную мощность 100 Вт, что позволяет формировать суммарный энергопотенциал изделия до 3 кВт при одновременной работе по всем каналам. Ширина диаграммы направленности составляет 90° в азимутальной плоскости и 60° в угломестной плоскости, а два антенных излучателя обеспечивают необходимую форму луча и устойчивость поля подавления в выбранном секторе.

В составе комплекса применена модуляция типа ЛЧМ, что повышает эффективность воздействия на приемники спутниковой навигации за счет широкополосной структуры помехового сигнала. Для гражданских GNSS-приемников заявлена эффективная дальность до 50 км, для тактических GNSS-приемников до 25 км, для помехозащищенных GNSS-приемников до 10 км, при этом радиус действия системы по зоне ответственности не менее 16 км. Такое сочетание параметров позволяет накрывать широкую территорию и создавать устойчивую зону, в пределах которой БПЛА, использующие навигационные системные частоты, теряют возможность корректировать маршрут по спутниковому сигналу.

Габаритные размеры изделия составляют 94×50×50 см, масса — 72 кг, что соответствует стационарному исполнению с размещением на подготовленных опорных конструкциях. Питание комплекса осуществляется от сети переменного тока напряжением 220 В, энергопотребление не превышает 3 кВт, а энергопотенциал изделия по суммарной мощности каналов указан как 3 кВт. Для обеспечения непрерывной работы в круглосуточном режиме применяется активное охлаждение, рассчитанное на длительные циклы включения.

Время непрерывной работы комплекса заявлено как 24×7, что соответствует круглосуточному мониторингу или длительному duty-режиму в составе системы защиты. Период технического обслуживания изделия составляет 300 часов, после чего требуется регламентное обслуживание по документации. Управление системой реализуется по каналам Ethernet, LoRa и GSM, что позволяет интегрировать изделие в командные модули, удаленные посты управления или автоматизированные комплексы мониторинга. Дополнительно предусмотрен ручной режим управления по указанным интерфейсам, когда оператор по собранным данным выбирает сценарий включения радиоподавления в соответствии с заданным протоколом.

Алгоритм применения системы радиоподавления включает этап обнаружения радиоизлучения, схожего с сигналами управления БПЛА, передачу информации в аналитический модуль и выбор сценария реагирования. В автоматическом режиме при выявлении угрозы комплекс самостоятельно активирует подавление, воздействуя либо по всем доступным частотам в защищаемой зоне, либо точечно по обнаруженным сигналам. В ручном режиме оператор анализирует данные и задает параметры включения воздействия в соответствии с ситуацией.

Практическим результатом воздействия является блокирование выполнения полетного задания БПЛА и ракет, использующих спутниковую навигацию, что приводит к отклонению от цели или к прекращению полета в зависимости от алгоритмов борта. Для гражданских и тактических приемников, установленных на различные типы беспилотников, переход на инерциальную навигацию без коррекции по спутниковым данным дает значимую погрешность траектории, и в этом диапазоне система обеспечивает эффективную дальность подавления до десятков километров.

Для достижения заявленных характеристик по радиусу воздействия и для обеспечения стабильной радиовидимости оборудование рекомендуется размещать на господствующей высоте относительно защищаемого объекта и потенциальных направлений угрозы. Такое размещение позволяет сформировать оптимальные условия для работы антенных излучателей, минимизировать экранирование рельефом и повысить вероятность устойчивого подавления навигационных сигналов на маршрутах подлета БПЛА. В комплексе с другими системами радиоэлектронной борьбы Волна 2 может использоваться как внешний рубеж, закрывающий дальние подступы и разгружающий внутренние контуры защиты.

Технические характеристики

• Тип оборудования: система направленного радиоподавления
• Назначение: подавление сигналов спутниковой навигации и каналов спутниковой связи в L-диапазоне
• Применение в системе защиты: первый эшелон защиты, работа в связке с изделием «Волна 3»
• Диапазон рабочих частот: 1161–1188 МГц; 1190–1220 МГц; 1220–1260 МГц; 1250–1290 МГц; 1555–1590 МГц; 1590–1615 МГц
• Количество каналов: 6
• Выходная мощность на канал: 100 Вт
• Энергопотенциал изделия, не более: 3 кВт
• Ширина диаграммы направленности в азимутальной плоскости: 90°
• Ширина диаграммы направленности в угломестной плоскости: 60°
• Количество антенных излучателей: 2
• Модуляция: ЛЧМ
• Эффективная дальность по гражданским GNSS-приемникам: до 50 км
• Эффективная дальность по тактическим GNSS-приемникам: до 25 км
• Эффективная дальность по помехозащищенным GNSS-приемникам: до 10 км
• Радиус действия: не менее 16 км
• Время непрерывной работы: 24×7
• Период технического обслуживания: 300 ч
• Тип охлаждения: активное
• Типы каналов управления изделием: Ethernet, LoRa, GSM
• Управление: ручное по каналам Ethernet, GSM, LoRa
• Режим работы: круглосуточный мониторинг 24/7 или активация по сигналу тревоги
• Климатические ограничения: от −20 до +40 °С
• Масса изделия: 72 кг
• Напряжение питания: 220 В
• Энергопотребление, не более: 3 кВт·ч
• Габаритные размеры (Д×Ш×В): 940×500×500 мм
