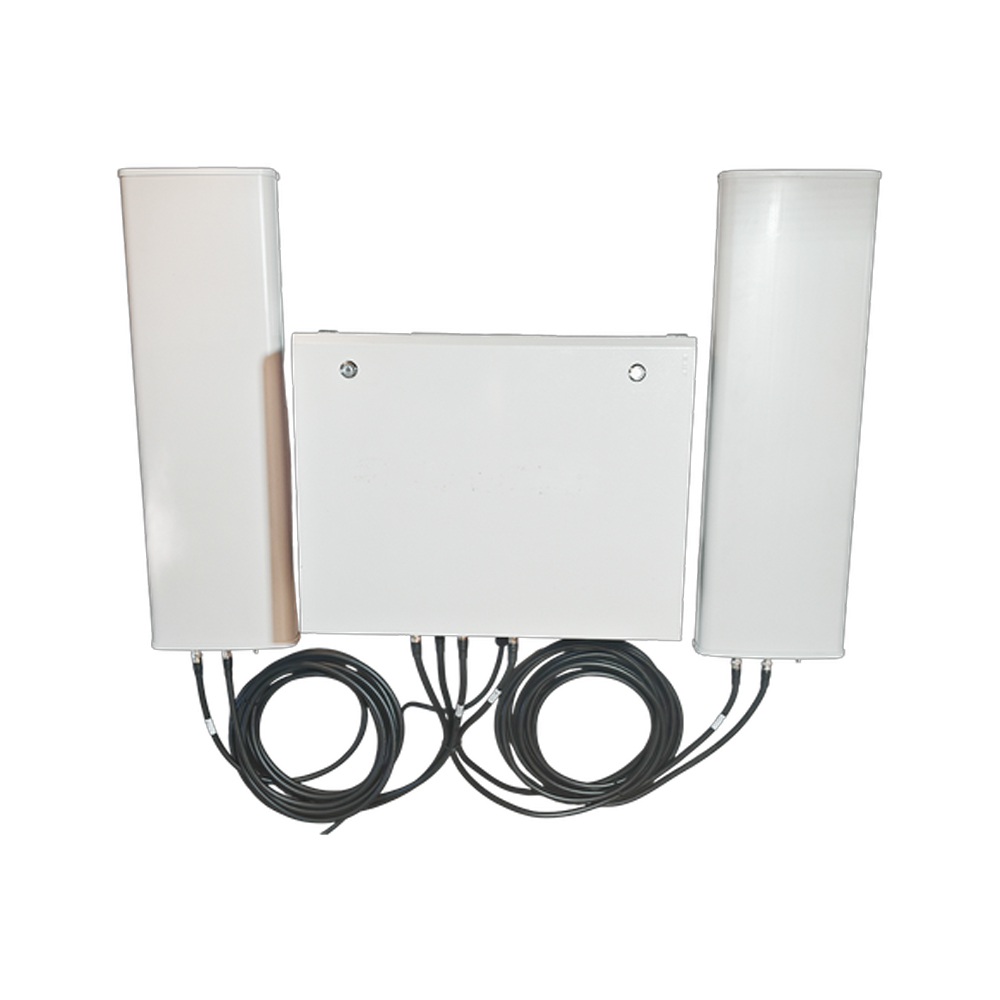

РЭБ Волна 3

Изделие Волна 3М представляет собой специализированную систему радиоэлектронного воздействия, предназначенную для постановки прицельной имитирующей помехи спутниковым навигационным системам GPS, BeiDou, ГЛОНАСС и Galileo. Оборудование выполняет динамическую подмену координат для всех поддерживаемых GNSS-сегментов, включая закрытые, что влияет на корректность навигационных решений у приемников различного класса.

Работа ведется в двух диапазонах: 1144–1312 МГц и 1557–1607 МГц, что перекрывает основные частоты спутниковых навигационных сигналов. Система использует три независимых канала с выходной мощностью не менее 180 Вт на канал и суммарной мощностью не менее 550 Вт. Такая конфигурация позволяет формировать устойчивое воздействие на приемники, поддерживая управляемый уровень излучения за счет регулировки мощности.

Формирование сигнала реализовано с применением модуляций BPSK, BOC, CBOC и AltBOC, что обеспечивает корректную имитацию навигационных сигналов и повышает вероятность захвата ложных координат приемником. Управление осуществляется по интерфейсу Ethernet с использованием защищенного соединения и шифрования по требованиям ГОСТ, что позволяет интегрировать изделие в закрытые сети управления.

Антенная система включает один излучатель с диаграммой направленности 60° по вертикали и 90° по горизонтали. Такая направленность формирует сектор покрытия и позволяет концентрировать воздействие в заданной зоне без избыточного рассеивания мощности. Активная система охлаждения поддерживает стабильную работу при высокой выходной мощности и непрерывной эксплуатации.

Эффективность воздействия зависит от класса приемника. Для гражданских GNSS-приемников достигается дальность более 50 км, для тактических до 50 км, для помехозащищенных до 20 км. Эти параметры определяют сценарии применения: воздействие на беспилотные летательные аппараты, использующие спутниковую навигацию, приводит к срыву полетного задания при работе по маршруту. В случае высокоточных средств поражения с навигацией по GNSS возникает отклонение от цели за счет подмены координат.

Изделие рассчитано на круглосуточную эксплуатацию в режиме 24/7 с регламентным техническим обслуживанием каждые 60 дней. Рабочий температурный диапазон от −20 до +40 °С позволяет использовать систему в различных климатических условиях без изменения режимов работы.

Технические характеристики

• Частотный диапазон: 1144–1312 МГц, 1557–1607 МГц
• Количество каналов: 3
• Выходная мощность на канал: не менее 180 Вт
• Суммарная выходная мощность: не менее 550 Вт
• Направленность (верт./гориз.): 60° / 90°
• Количество антенных излучателей: 1
• Модуляция: BPSK, BOC, CBOC, AltBOC
• Эффективная дальность: более 50 км (гражданские GNSS), до 50 км (тактические GNSS), до 20 км (помехозащищенные GNSS)
• Время непрерывной работы: 24/7
• Период технического обслуживания: 60 дней
• Тип охлаждения: активное
• Интерфейс управления: Ethernet (защищенное соединение, шифрование по ГОСТ)
• Рабочая температура: от −20 до +40 °С
