RS-800 ЛРС с обнаружением до 15 км

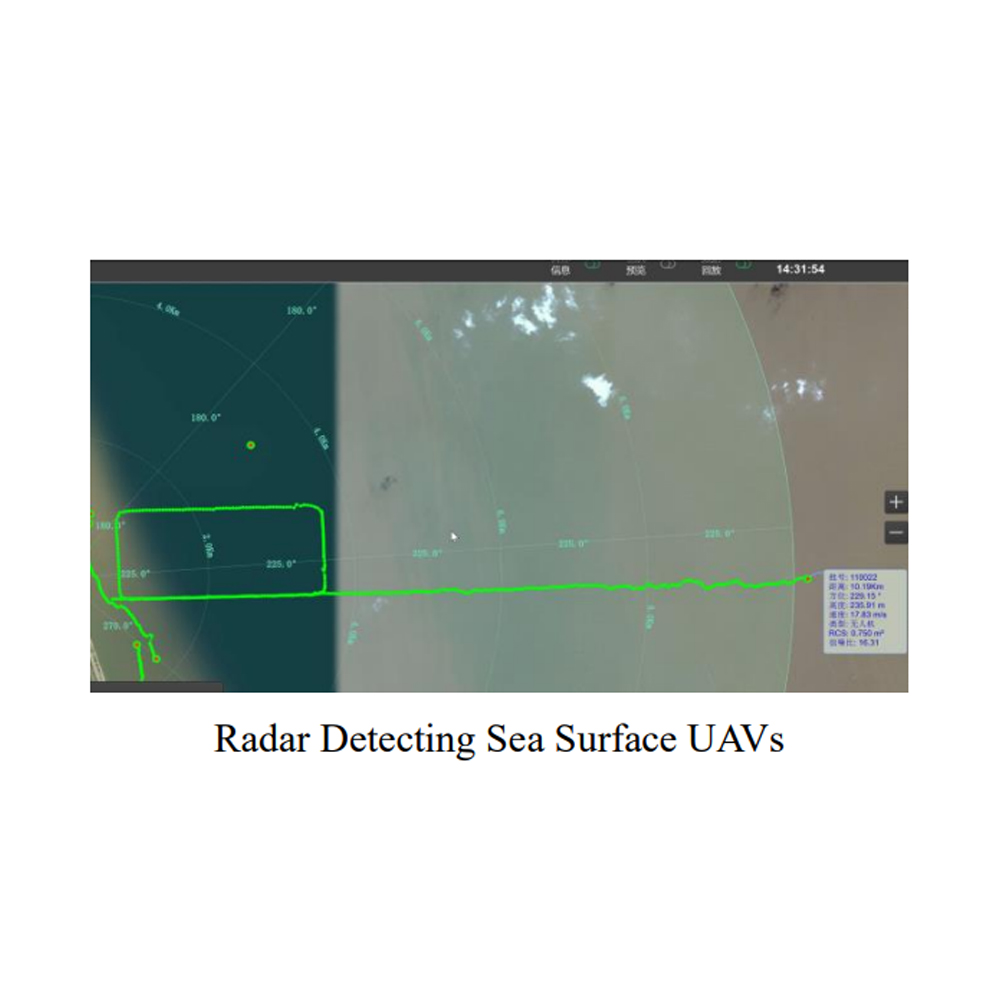

RS-800 представляет собой трехмерную радиолокационную систему X-диапазона, предназначенную для интегрированного обнаружения воздушных, наземных и надводных целей. Станция обеспечивает оперативное обнаружение и непрерывное сопровождение беспилотных летательных аппаратов, самолетов и птиц, параллельно контролируя наземные объекты, такие как персонал и транспортные средства, а также цели на водной поверхности, включая суда. Такая конфигурация подходит для задач охраны важных объектов, контроля низколетящих целей и мониторинга обстановки на больших территориях.

В основе RS-800 лежит механическое сканирование по азимуту в сочетании с цифровым формированием лучей по углу места, что позволяет покрывать сектор по азимуту 360° и по углу места от -4° до 60°. При дальности радиолокационного обнаружения до 15 км и максимальной высоте обнаружения 2000 м система закрывает типовые задачи низковысотного обзора, включая контроль воздушного пространства на малых и средних высотах, а также ближнюю наземную и прибрежную зону. Диапазон измеряемых скоростей от 1 до 150 м/с позволяет уверенно сопровождать как медленно движущиеся объекты, так и высокоманевренные воздушные средства.

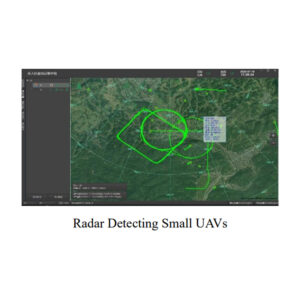

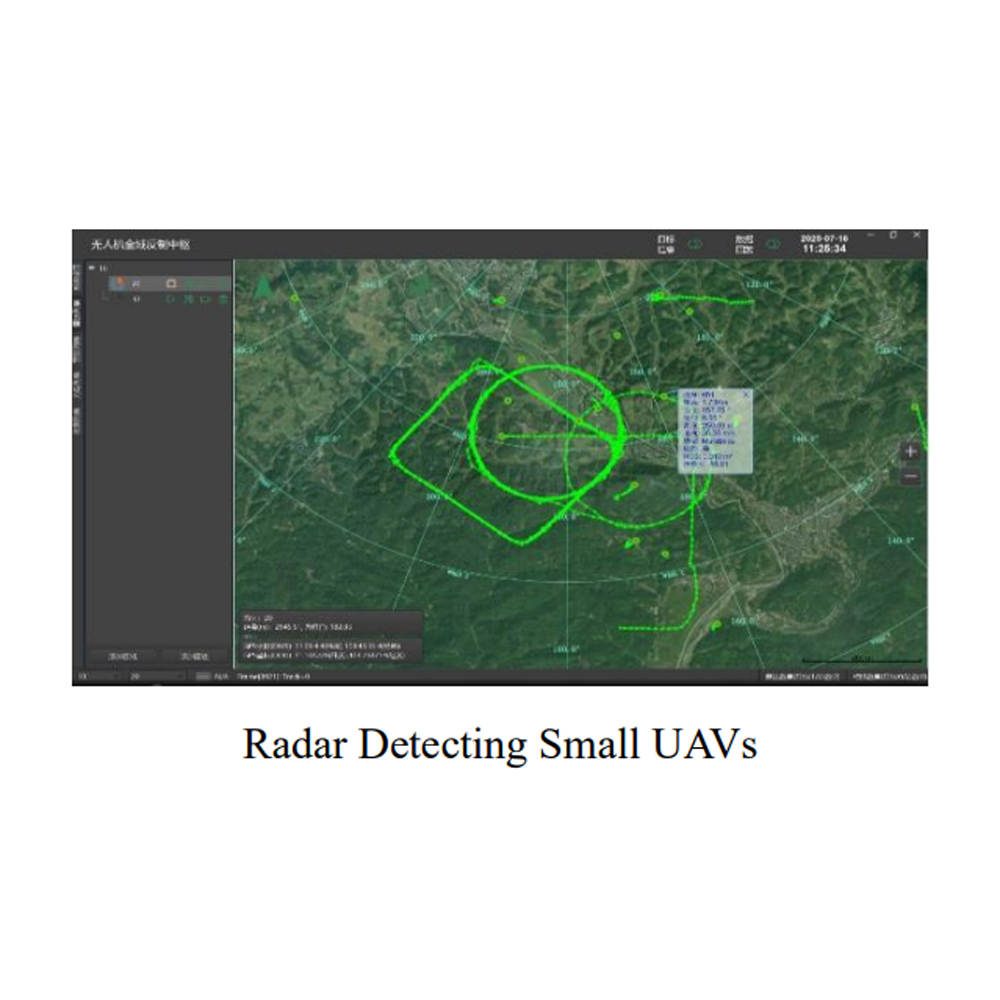

Радар способен обнаруживать малые беспилотники с эффективной площадью рассеяния порядка 0,01 м² (например, DJI Phantom 4) на дальности не менее 8 км, а средние БПЛА с ЭПР около 1 м² регистрируются на дистанциях до 15 км. Наземные и вертолетные цели с ЭПР порядка 5 м² также уверенно обнаруживаются на дальностях до 15 км, что делает систему подходящей для контроля наземного транспорта и вертолетов в зоне ответственности. При этом минимальная дальность обнаружения около 50 м задает ближнюю границу зоны обзора, снижая влияние мертвой зоны вокруг позиции установки.

По точностным характеристикам RS-800 обеспечивает измерение дальности с среднеквадратической погрешностью не более 5 м, скорости – не более 0,5 м/с, а угловое положение цели по азимуту и углу места – с погрешностью не более 0,4°. Такое сочетание параметров дает возможность формировать устойчивые и точные данные о положении и движении объектов для последующей обработки и принятия решений. При высокой частоте обновления информации от 1 до 3 секунд, в зависимости от режима вращения (20, 30 или 60 об/мин), система подходит для сопровождения высокоскоростных и маневренных целей, где важна короткая задержка между циклами обзора.

В системе реализована возможность одновременного сопровождения не менее 300 целей во всем поле обзора, что позволяет работать в условиях плотной многоканальной обстановки, характерной для аэропортов, транспортных узлов, городских районов или территорий с интенсивным движением дронов. Высокопроизводительный сигнальный процессор в сочетании с алгоритмами подавления помех и помехоподобных отражений обеспечивает выделение слабых целей на фоне сильных помех от местности и метеорологических образований, при этом вероятность ложных тревог остается низкой, что повышает эффективность использования радара в эксплуатации.

RS-800 использует непрерывный режим излучения с низким уровнем передаваемой мощности, что снижает вероятность электромагнитного перехвата по сравнению с импульсными радарами. Такая схема повышает устойчивость к радиотехническим воздействиям и делает систему менее заметной для средств радиоразведки. В условиях городской застройки станция демонстрирует высокую помехоустойчивость к фоновым отражениям, сохраняя стабильное сопровождение сверхнизколетящих целей в сложной архитектурной среде.

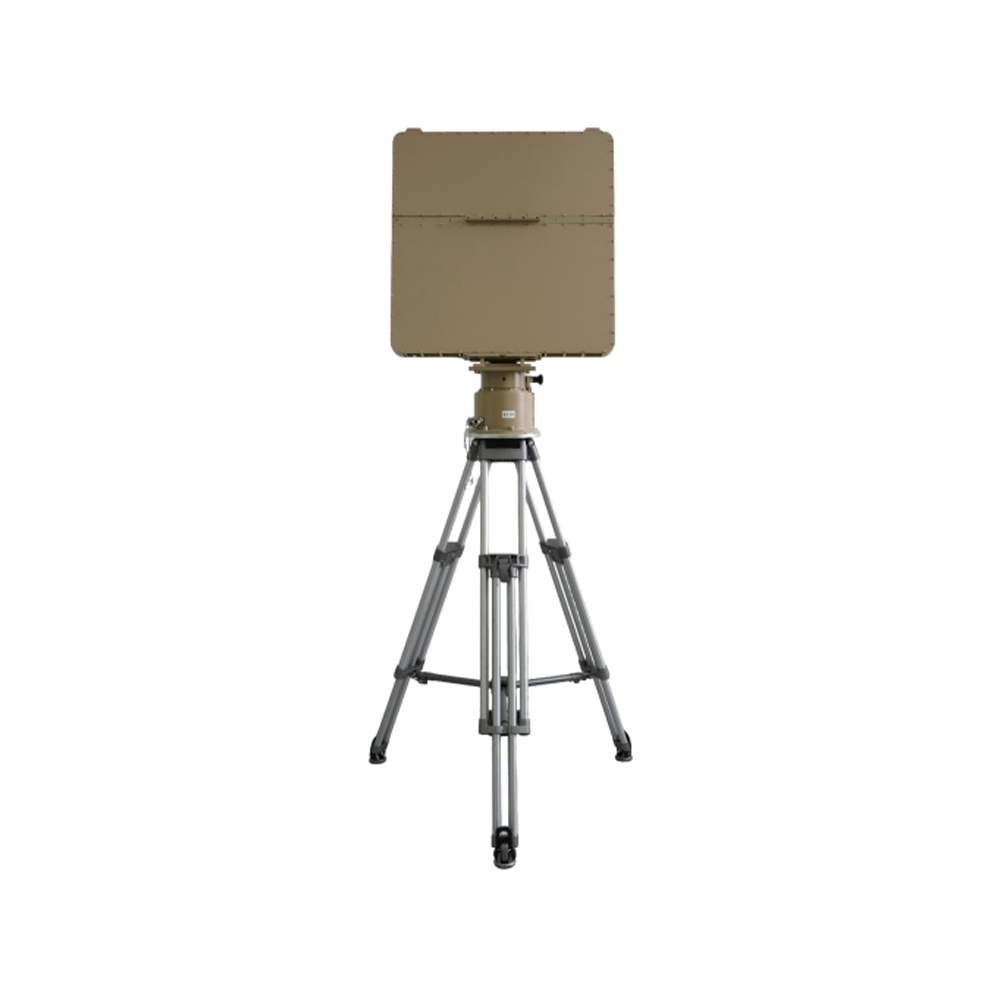

Аппаратная часть радара выполнена по модульной схеме: отдельные блоки радара, опорная тумба и штатив позволяют подбирать конфигурацию расположения в зависимости от площадки размещения. Масса основного блока с поворотным устройством не превышает 35 кг, при этом отдельные единицы поставки (хост-блок, pedestal, штатив) имеют габариты и вес, удобные для переноски и установки силами одной бригады. Конструктив предусматривает использование транспортных кейсов из алюминиевого сплава для основного блока и поворотного устройства, что облегчает перевозку и хранение.

Энергоснабжение RS-800 реализовано от постоянного напряжения 36–52 В через поставляемый адаптер AC220V–DC48V, что позволяет подключать систему к стандартной сети 220 В без применения дополнительных устройств. Потребляемая мощность не превышает 330 Вт, поэтому требования к источнику питания остаются умеренными для мобильных комплексов. Обмен данными с внешними системами управления и отображения осуществляется по интерфейсу Ethernet через круговой авиационный разъем, что подходит для интеграции в существующие системы мониторинга и для подключения выносных рабочих мест оператора.

По климатическим характеристикам RS-800 рассчитана на эксплуатацию при температуре окружающей среды от -40 °C до +55 °C и относительной влажности до 90%. Степень защиты корпуса по стандарту IP66, а для основного блока указана степень IP67, что допускает работу в условиях осадков, пыли и брызг без дополнительного кожуха. Это расширяет спектр применений, включая открытые площадки, прибрежные зоны и объекты инфраструктуры, расположенные на улице.

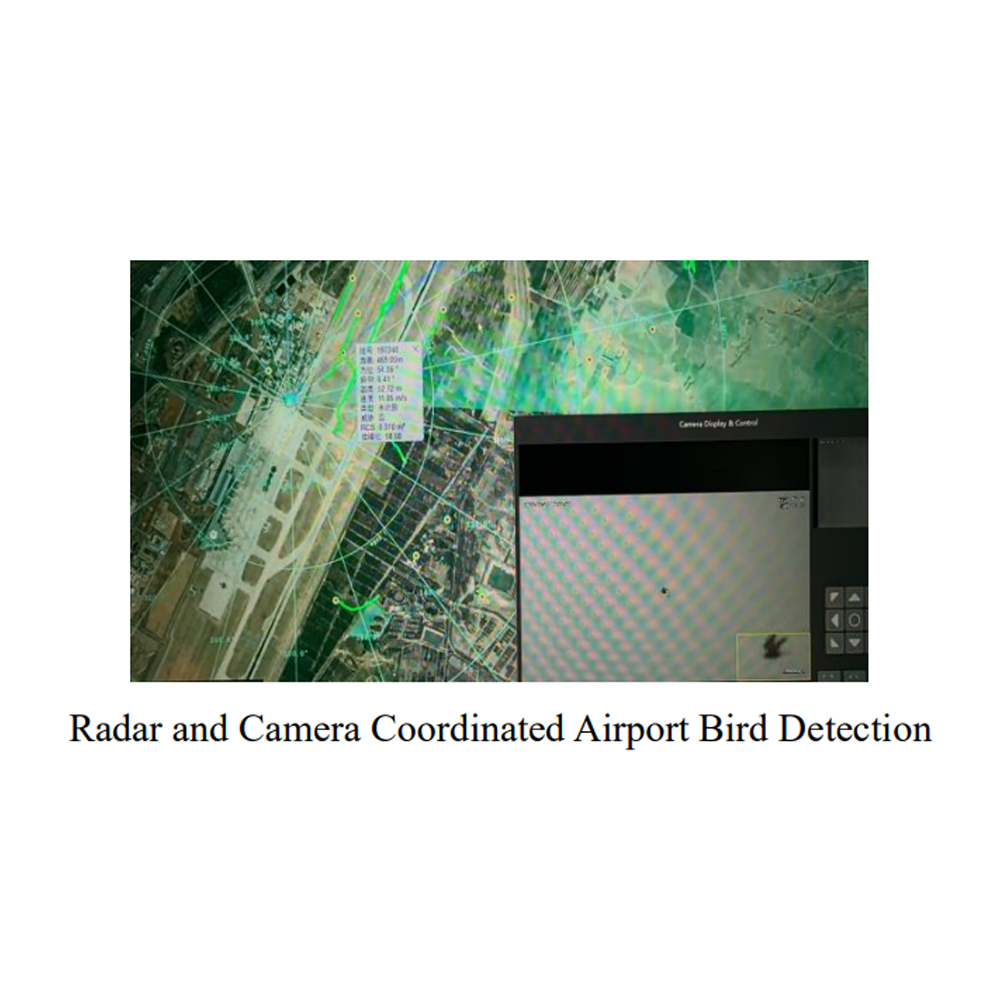

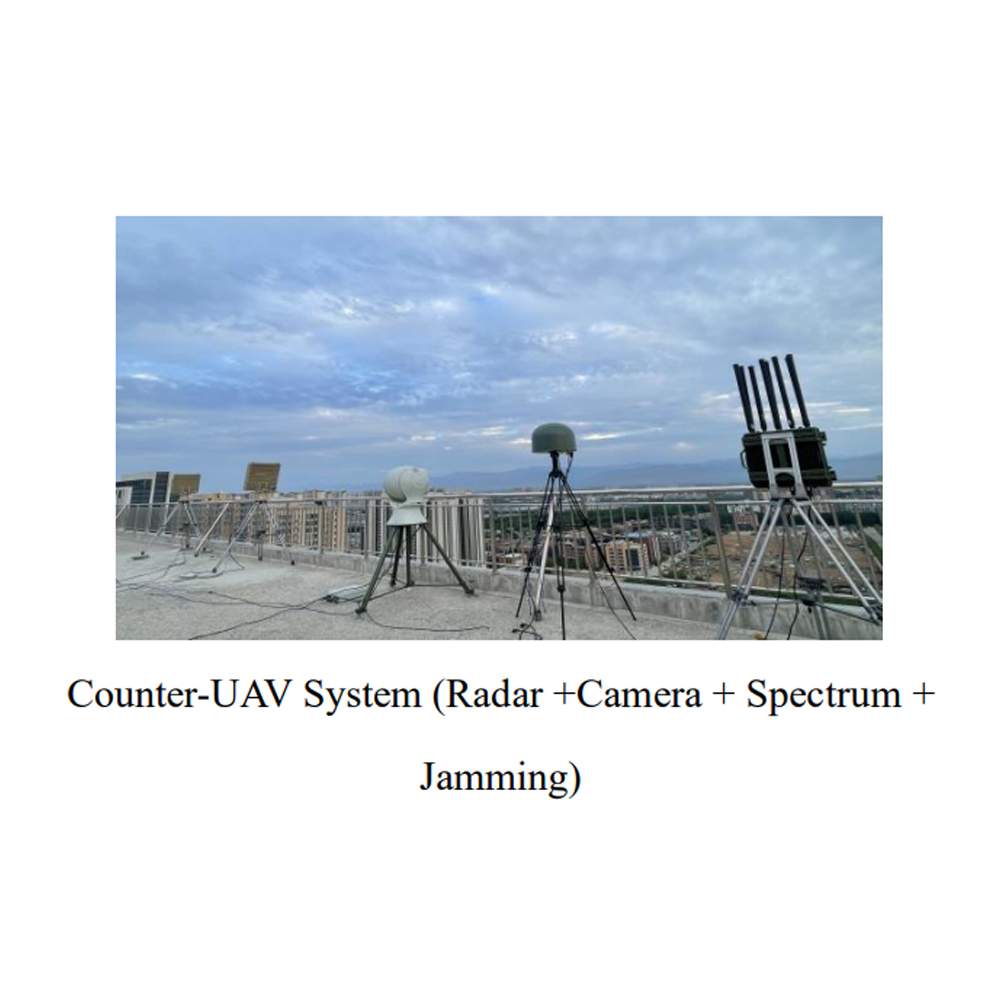

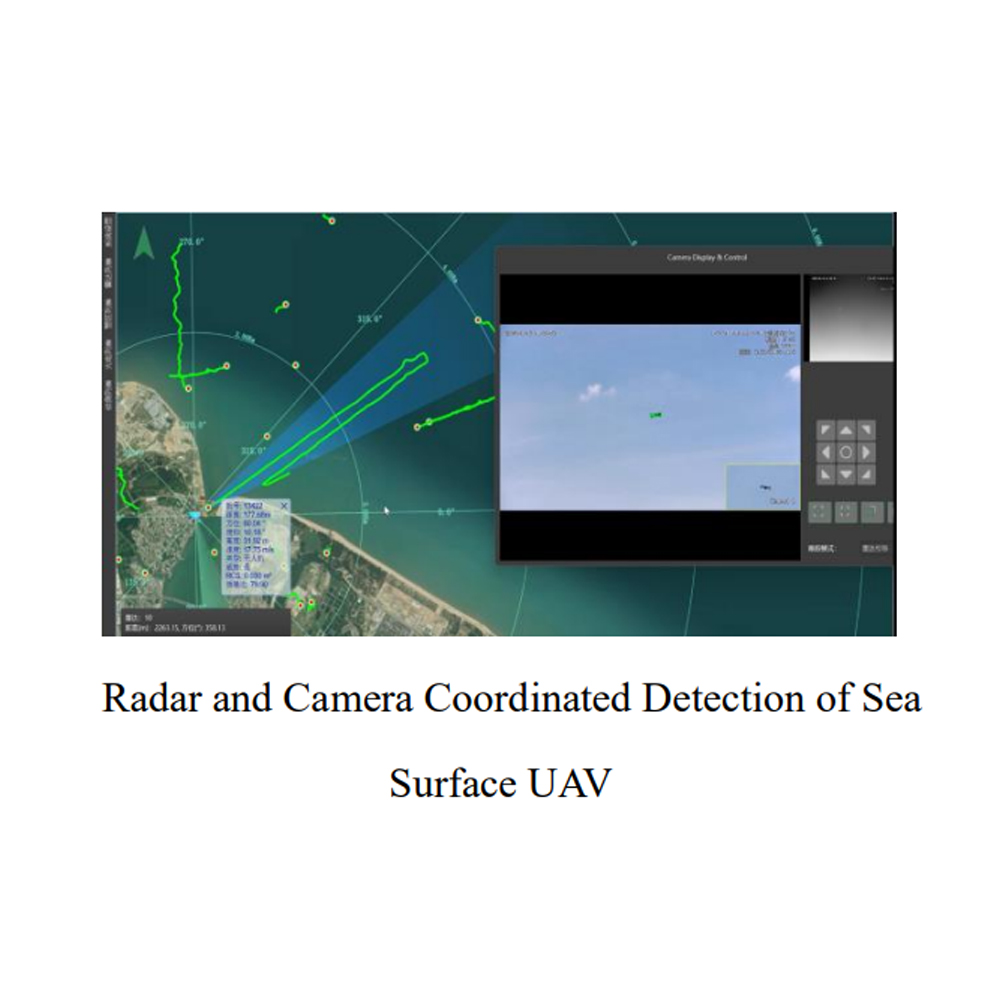

В составе интегрированной системы обнаружения RS-800 может выступать в роли ключевого сенсорного узла, предоставляющего высокоточные координаты целей для других средств, таких как оптико-электронные системы наблюдения или оборудование для отпугивания птиц. В таком режиме радар задает точку наведения для камер или акустических устройств, обеспечивая целенаправленное воздействие по выбранным объектам. Сценарии применения включают охрану критически важных объектов, поддержку низковысотных маршрутов в низковысотной экономике, обнаружение птиц в зоне аэродромов, задачи диспетчеризации воздушного движения и контроль границ или береговой линии.

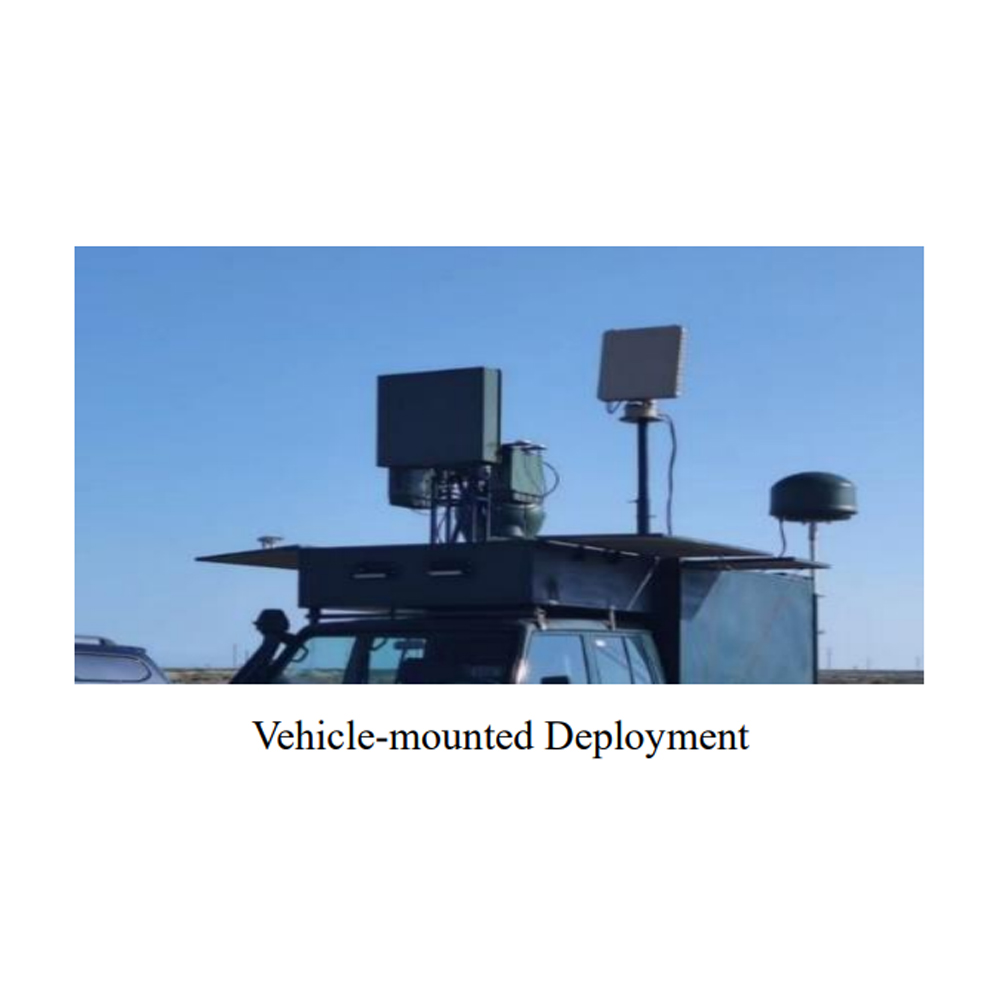

Простое и понятное человеко-машинное интерфейсное решение облегчает обучение операторов и снижает вероятность ошибок при настройке режимов работы. Благодаря модульному строению аппаратной части и продуманной упаковке станция пригодна для быстрого развертывания и свертывания при смене позиции, что соответствует требованиям высокомобильных задач, включая временные посты наблюдения, полевые испытательные полигоны и оперативные выезды к объектам.

Технические характеристики

• Тип оборудования: трехмерная радиолокационная система
• Рабочий диапазон частот: X-диапазон
• Технология обзора: механическое сканирование по азимуту, цифровое формирование лучей по углу места (DBF)
• Дальность радиолокационного обнаружения: 15 км
• Максимальная высота обнаружения: 2000 м
• Минимальная дальность (мертвая зона): 50 м
• Сектор обзора по азимуту: 360°
• Сектор обзора по углу места: от -4° до +60°
• Диапазон измеряемых скоростей: 1–150 м/с
• Дальность обнаружения малых БПЛА (ЭПР 0,01 м², DJI Phantom 4): не менее 8 км
• Дальность обнаружения средних БПЛА (ЭПР 1 м²): не менее 15 км
• Дальность обнаружения машины или вертолета (ЭПР 5 м²): не менее 15 км
• Точность измерения дальности (СКО): не более 5 м
• Точность измерения скорости (СКО): не более 0,5 м/с
• Точность измерения угла (СКО): не более 0,4° по азимуту, не более 0,4° по углу места
• Частота обновления обзора: 2 с при скорости вращения 30 об/мин (стандарт), 3 с при 20 об/мин, 1 с при 60 об/мин (расширенный режим)
• Максимальное количество одновременно сопровождаемых целей: не менее 300
• Диапазон рабочих температур: от -40 °C до +55 °C
• Максимальная рабочая влажность: не более 90%
• Степень защиты корпуса: IP66
• Степень защиты основного блока радара: IP67
• Тип электропитания: постоянный ток 36–52 В
• Адаптер питания: AC220V–DC48V, длина кабеля 15 м
• Потребляемая мощность: не более 330 В
• Коммутационный интерфейс: Ethernet
• Тип разъема связи: круговой авиационный разъем
• Максимальная масса радара с поворотным устройством: не более 35 кг
• Габариты основного блока (Host Unit): не более 650×675×107 мм
• Масса основного блока (Host Unit): не более 19 кг
• Транспортные габариты основного блока: не более 790×740×230 мм
• Транспортный вес основного блока: не более 35 кг
• Габариты опорной тумбы (Pedestal): не более 412×225 мм (основание с диаметром 225 мм)
• Масса опорной тумбы (Pedestal): не более 14 кг
• Транспортные габариты опорной тумбы: не более 420×390×515 мм
• Транспортный вес опорной тумбы: не более 22,5 кг
• Габариты штатива (Tripod): не более 940×230×230 мм
• Масса штатива (Tripod): не более 12 кг
• Транспортные габариты штатива: не более 1140×290×290 мм
• Транспортный вес штатива: не более 15 кг
