Выносной антенный блок длиной 2.5 метра предназначен для расширения эксплуатационных возможностей портативных обнаружителей беспилотных летательных аппаратов и специализированных приемников аналогового видеосигнала. Оборудование решает критическую задачу выноса приемных элементов за пределы экранирующих конструкций, когда основное устройство вынужденно находится внутри транспортного средства, капитального здания или в условиях сложного рельефа местности. Металлические корпуса автомобилей и железобетонные стены создают значительное затухание радиочастотного сигнала, снижая реальную дальность обнаружения.
Передача высокочастотного сигнала от выносных антенн к детектору осуществляется по полностью пассивной схеме, без использования дополнительных активных усилителей и внешних источников питания. Отсутствие активных элементов исключает расход заряда встроенного аккумулятора основного устройства и не вносит интермодуляционных искажений в приемный тракт. В качестве линии связи применяется коаксиальный кабель марки RG223. Данный тип кабеля отличается низким коэффициентом затухания, сохраняя амплитуду полезного сигнала для корректной работы алгоритмов идентификации.
Коммутация с основным блоком и антеннами выполняется через быстросъемные соединения стандарта Quick SMA. Коннекторы обеспечивают надежный электрический контакт и допускают многократное подключение в полевых условиях без применения специализированного инструмента. Для предотвращения попадания влаги и пыли в места сопряжения производитель включил дополнительные уплотнительные кольца для антенных разъемов. Высокая степень защиты гарантирует стабильную работу линии передачи данных при круглосуточной эксплуатации под открытым небом и в условиях повышенной запыленности полигонов.

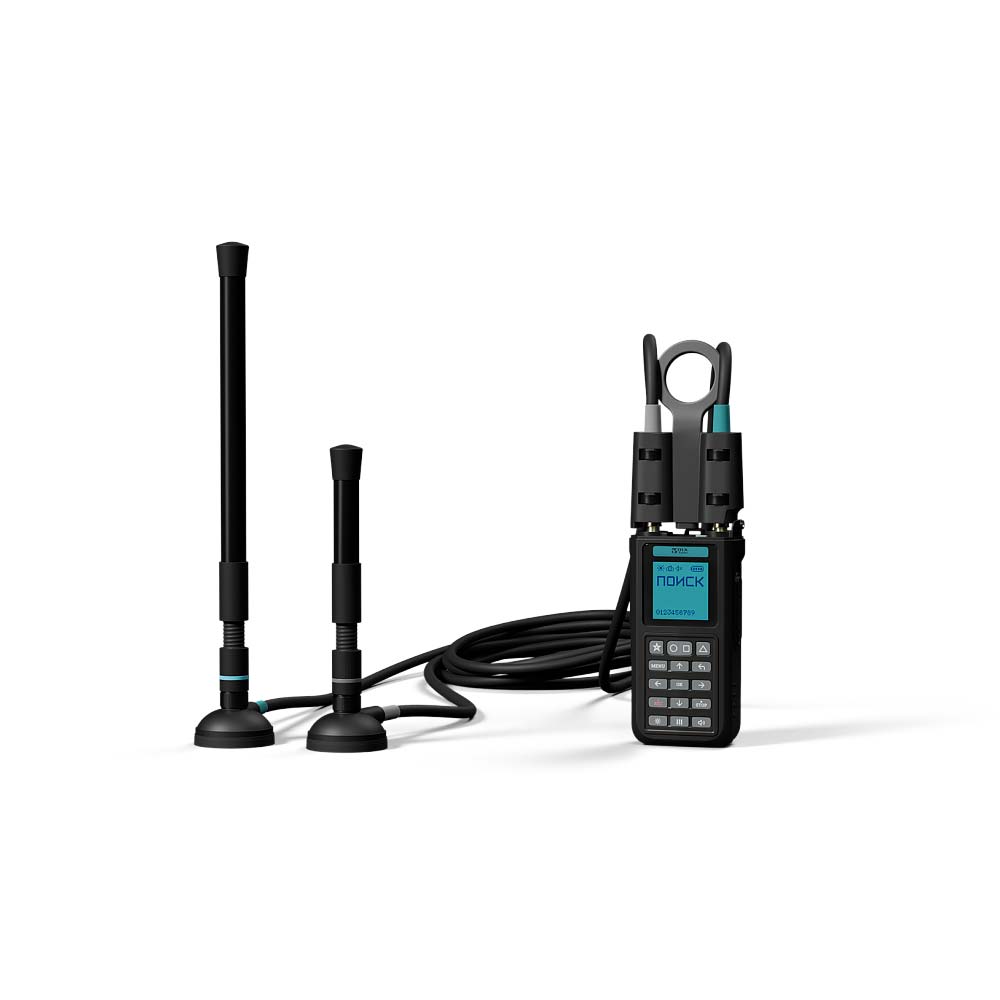

В состав комплекта входят две всенаправленные съемные антенны собственной разработки, обладающие круговой диаграммой направленности. Такая конфигурация обеспечивает равномерный прием сигналов со всех азимутальных направлений без необходимости механического поворота мачты. Антенны оснащены магнитным основанием, формирующим надежное крепление на металлических поверхностях крыш автомобилей. Для установки на немагнитные поверхности предусмотрены крепежи на клеевой основе. Многоразовые стяжки позволяют аккуратно зафиксировать кабельную трассу вдоль корпуса и исключить ее механическое перетирание.
Антенный вынос обладает полной аппаратной совместимостью с мониторинговыми устройствами Булат версии 4, детекторами Марс и приемниками Азар. Длина кабеля 2.5 метра обеспечивает необходимую гибкость при прокладке трассы от места скрытой установки основного блока до точки размещения антенн. Оборудование применяется мобильными группами для тактического размещения детектора в салоне автомобиля с выносом приемной части на крышу. Стационарное применение включает монтаж на фасадах зданий, когда сам блок размещается внутри отапливаемого помещения.
Процесс развертывания антенного выноса на неподготовленной позиции занимает минимальное время и не требует специальных инженерных навыков. Двойной контроль качества на производстве исключает наличие скрытых дефектов пайки и нарушения целостности экранирующей оплетки. Оператору достаточно закрепить магнитные основания на чистой металлической поверхности, проложить кабель и подключить разъемы к портам детектора. Использование штатных комплектующих гарантирует согласование волнового сопротивления тракта, предотвращая возникновение стоячих волн и отражений сигнала.
Характеристики
- Производитель: 3mx
- Название модели: Выносные антенны 2.5 м
- Страна бренда: Россия
- Страна производителя: Россия
- Тип устройства: пассивный антенный вынос
- Совместимость: Булат в.4, Марс, Азар
- Тип антенн: всенаправленные
- Диаграмма направленности: круговая
- Тип кабеля: коаксиальный RG223
- Волновое сопротивление тракта: 50 Ом
- Длина кабеля: 2.5 м
- Тип разъемов: Quick SMA
- Количество антенн в комплекте: 2 шт.
- Тип крепления антенн: магнитное основание
- Количество крепежных магнитов: 2 шт.
- Количество клеевых крепежей: 5 шт.
- Дополнительные уплотнительные кольца: есть
- Многоразовые стяжки: есть
- Потребление питания: не требует (пассивная схема)
- Наличие активных усилителей: нет
- Рабочая температура: от -40 до +60 °C
- Масса комплекта: 0.45 кг
