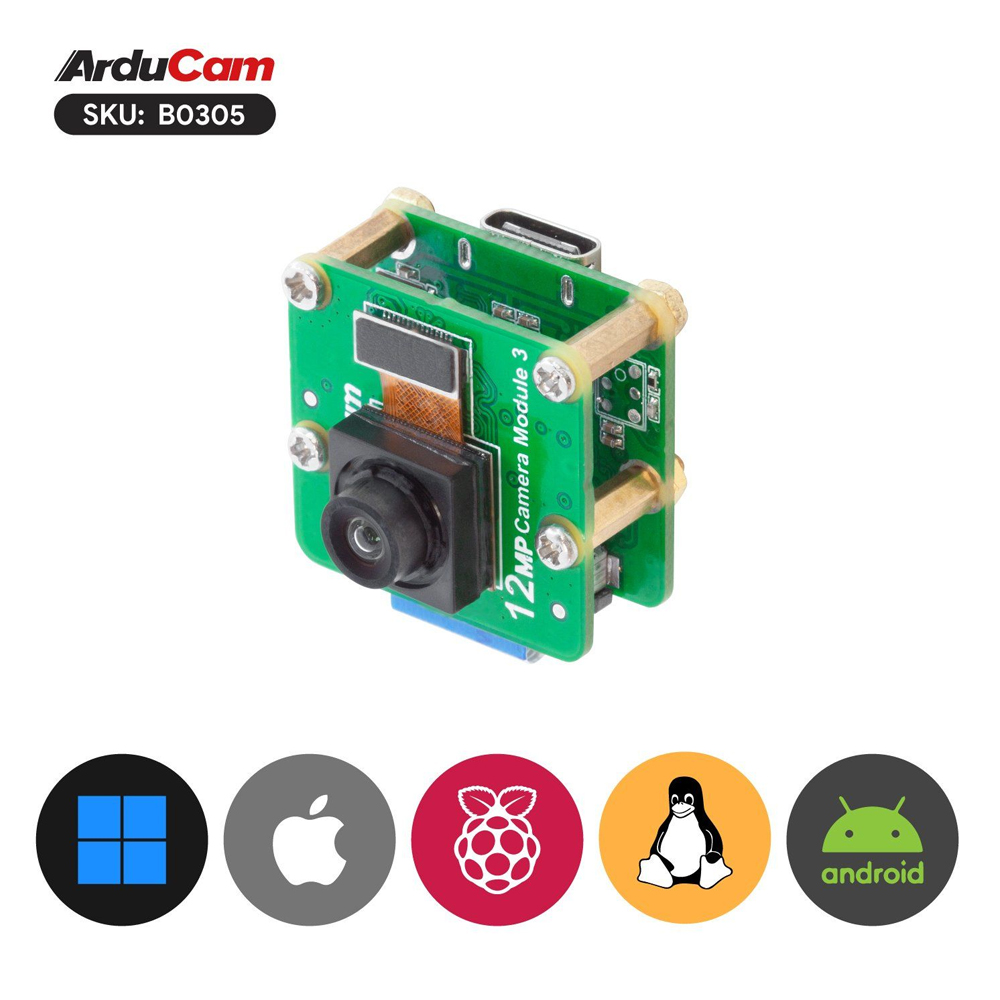

Модуль USB-камеры на сенсоре IMX708 предназначен для получения изображения на Raspberry Pi и компьютерах с Windows, Linux и macOS, а также на совместимых устройствах Android. Камера передаёт видео через интерфейс USB 2.0 и поддерживает стандарт UVC. Подключение к перечисленным платформам не требует установки дополнительных драйверов, что позволяет использовать модуль в проектах с разными операционными системами.
Сенсор разрешением 12 МП имеет активную область 4608 × 2592 пикселей. При таком размере кадра камера обеспечивает частоту 10 кадров/с. Этот режим подходит для получения детализированных изображений в задачах, где частота обновления вторична: например, при наблюдении за неподвижными объектами или фиксации состояния рабочего места. Выбор максимального разрешения позволяет сохранить исходную детализацию для последующего просмотра отдельных участков изображения.
Для видеосъёмки предусмотрены разрешения 2304 × 1296, 1920 × 1080, 1600 × 1200 и 1280 × 720 пикселей. В режиме 1280 × 720 заявлена частота 30 кадров/с. Наличие нескольких размеров кадра позволяет подбирать режим под задачу: использовать полное разрешение для фиксации деталей либо выбирать видеопоток с меньшим размером изображения. Выходные форматы MJPG и YUV позволяют согласовать передачу изображения с требованиями принимающего программного обеспечения.
Объектив с фокусным расстоянием 2,75 мм, диафрагменным числом F2.2 и углом обзора 120° формирует широкоугольное изображение. Такой охват подходит для наблюдения за рабочей зоной, стендом или пространством перед устройством. При выборе места установки можно ориентироваться на охват всей интересующей области одним кадром. Фокусировка фиксированная: при монтаже камеры требуется подобрать положение, при котором нужные объекты отображаются резко.
Оптический формат сенсора составляет 1/2,43 дюйма, размер пикселя равен 1,4 × 1,4 мкм. В камере используется затвор Rolling Shutter с последовательным считыванием изображения. При съёмке движущихся объектов этот тип затвора нужно учитывать при оценке геометрии кадра. Для задач фиксации неподвижных деталей, обзора рабочего пространства и наблюдения за стендом характер считывания позволяет заранее определить подходящий сценарий использования.

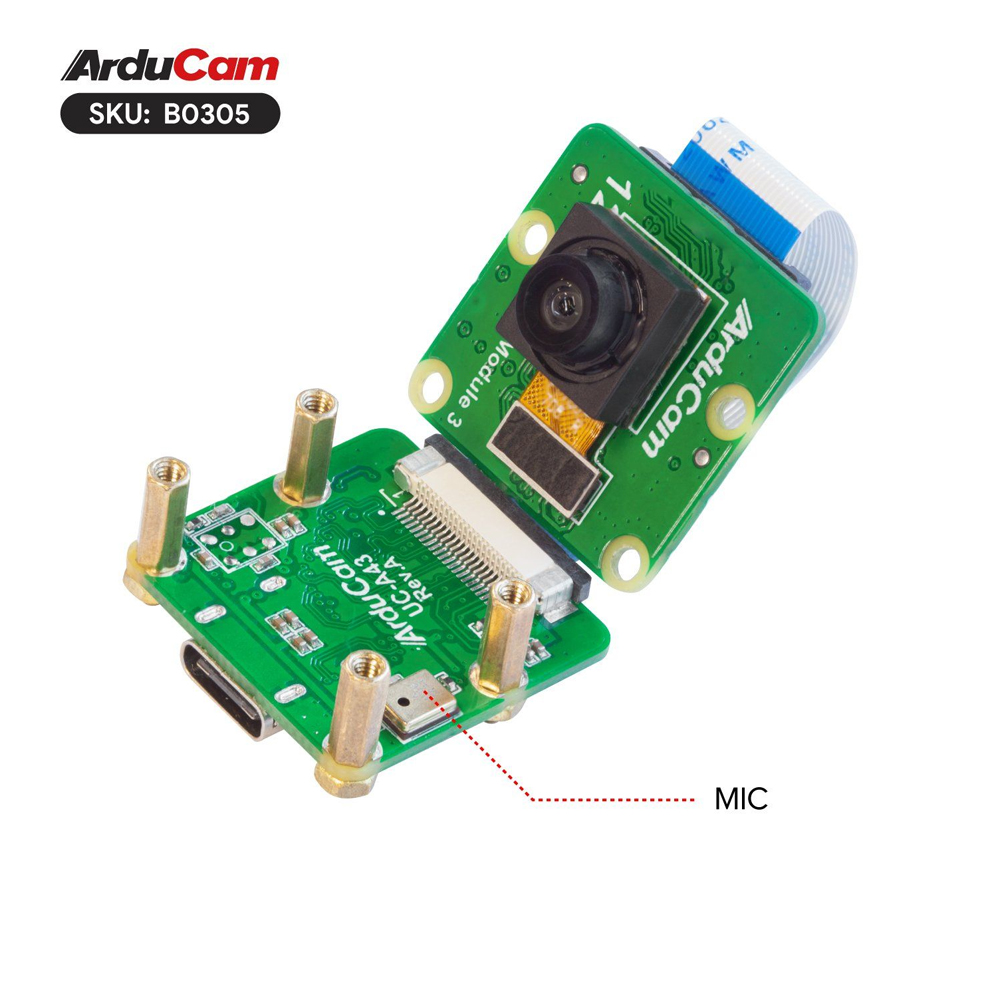

Встроенный ИК-фильтр 650 нм ограничивает применение камеры видимым диапазоном света. Модуль подходит для проектов, где изображение формируется при видимом освещении; использовать инфракрасную подсветку как предусмотренный способ освещения для этой камеры оснований нет. Встроенный микрофон добавляет возможность получения звука, поэтому модуль можно включать в системы, которым одновременно требуются изображение и аудиосигнал с места установки.

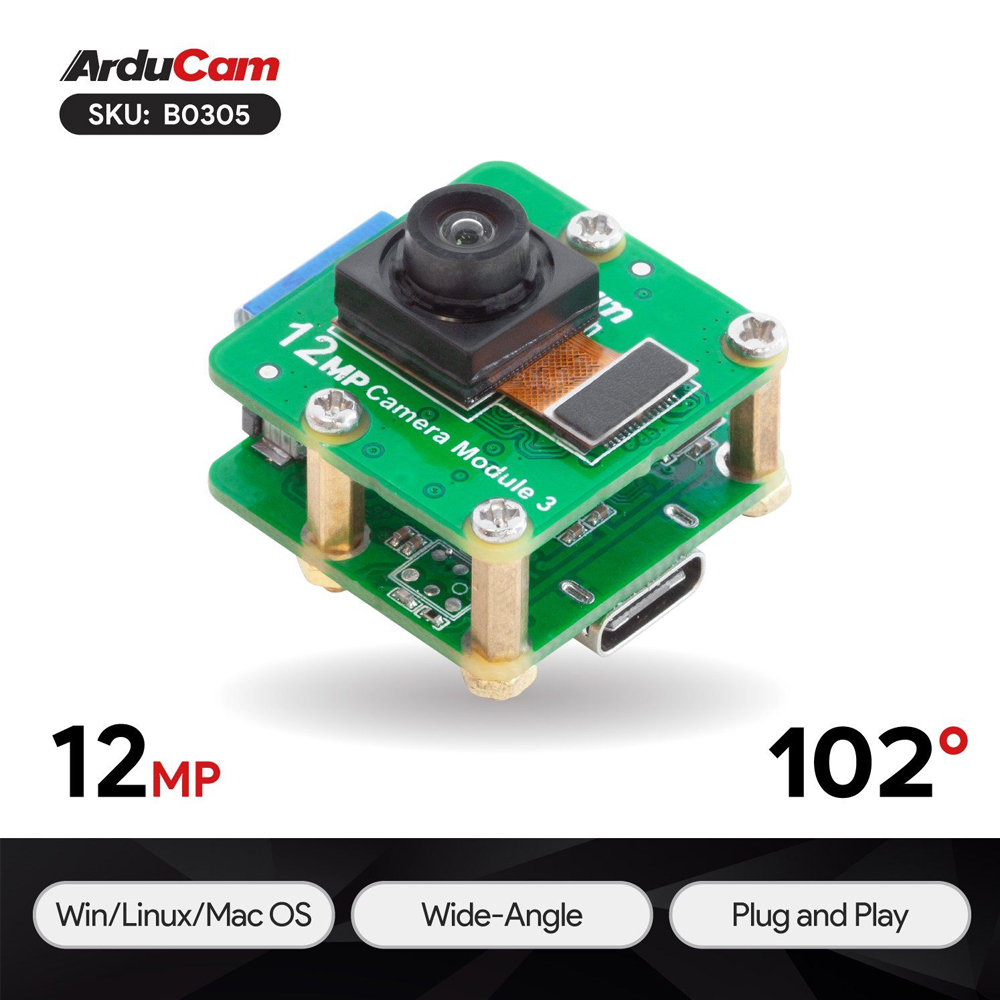

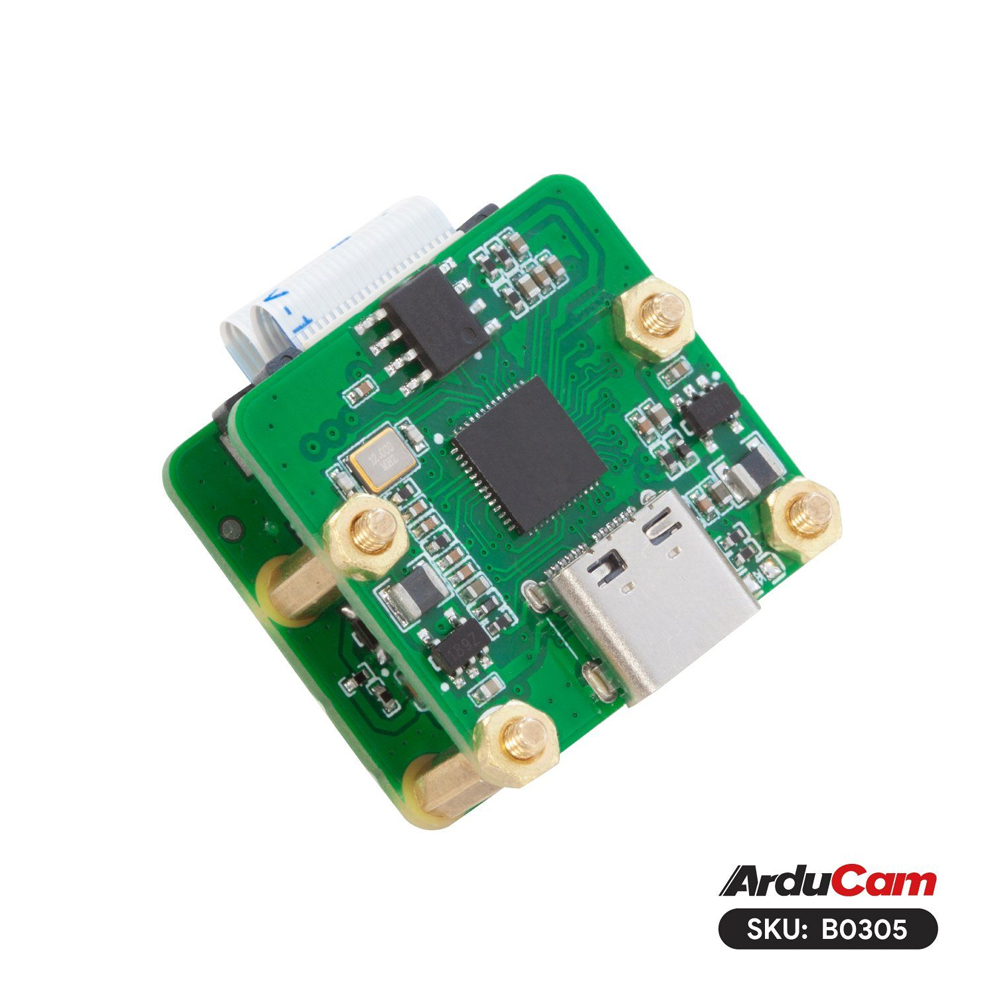

Конструкция включает плату камеры размером 24 × 25 мм и плату USB-адаптера размером 38 × 38 мм. Эти размеры позволяют заранее определить место для обеих плат при разработке корпуса или монтажного основания. Раздельно указанные габариты полезны при компоновке оборудования: пространство под сенсорный модуль и USB-часть следует предусматривать с учётом размеров каждой платы.
Питание осуществляется постоянным напряжением 5 В с допустимым отклонением ±5%, ток потребления составляет до 300 мА. Эти параметры задают требования к питающей цепи при подключении камеры к вычислительной платформе или интеграции в собственное устройство. Рабочий температурный диапазон от −20 до +70 °C позволяет сопоставить условия эксплуатации с температурой внутри выбранного корпуса. Совместимость с Raspberry Pi и распространёнными операционными системами делает модуль применимым в компьютерных системах видеозахвата и встраиваемых проектах с USB-подключением.
Технические характеристики
- Тип оборудования: модуль USB-камеры
- Сенсор: IMX708
- Разрешение сенсора: 12 МП
- Тип затвора: Rolling Shutter
- Оптический формат: 1/2,43 дюйма
- Выходные форматы изображения: MJPG, YUV
- Размер пикселя: 1,4 × 1,4 мкм
- Активная область сенсора: 4608 × 2592 пикселей
- Разрешения и частота кадров: 4608 × 2592 при 10 кадрах/с; 2304 × 1296; 1920 × 1080; 1600 × 1200; 1280 × 720 при 30 кадрах/с
- Тип фокусировки: фиксированная
- Угол обзора: 120°
- Диафрагменное число: F2.2
- Фокусное расстояние: 2,75 мм
- Спектральный диапазон: видимый свет
- ИК-фильтр: встроенный, 650 нм
- Интерфейс подключения: USB 2.0
- Размеры платы USB-адаптера: 38 × 38 мм
- Размеры платы камеры: 24 × 25 мм
- Стандарт совместимости: UVC
- Совместимые платформы и операционные системы: Raspberry Pi, Windows, Linux, Android, macOS
- Установка дополнительных драйверов: не требуется
- Напряжение питания: 5 В постоянного тока ±5%
- Ток потребления: до 300 мА
- Рабочая температура: от −20 до +70 °C
- Аудио: встроенный микрофон
