USB-камера Arducam построена на сенсоре Sony IMX298 оптического формата 1/2,8″ и предназначена для получения изображения в видимом диапазоне. Модуль подключается к компьютеру или совместимой платформе через USB и может использоваться в качестве 4K веб-камеры. Максимальное разрешение 4656 × 3496 пикселей позволяет получать изображение с детализацией, необходимой для рассмотрения отдельных участков кадра.
Матрица имеет разрешение 16 Мп и размер пикселя 1,12 × 1,12 мкм. При выборе режима съёмки разрешение нужно соотносить с требуемой частотой кадров: максимальная детализация предусмотрена при меньшей скорости обновления изображения. Такой режим подходит для показа неподвижных объектов, демонстрации изделий и наблюдения за сценами, в которых требуется рассматривать детали, а движение занимает второстепенное место.
Объектив с эффективным фокусным расстоянием 2,72 мм обеспечивает горизонтальный угол обзора 105°. Широкое поле зрения позволяет включить в кадр рабочую поверхность или несколько расположенных рядом объектов. При установке камеры над столом такой объектив подходит для демонстрации сборочных операций и размещения деталей в общей сцене. Оптическая конструкция объектива обозначена как 5G+ИК.
Встроенный ИК-фильтр ограничивает применение камеры видимым светом. При выборе освещения для рабочего места или демонстрационной установки следует ориентироваться на этот спектральный диапазон. Съёмка с инфракрасной подсветкой не относится к заявленным возможностям модуля. Для задач наблюдения и показа объектов камера рассчитана на сцену, освещённую источниками видимого света.
В формате MJPG камера выдаёт 10 кадров/с при разрешениях 4656 × 3496, 3264 × 2448 и 2592 × 1944 пикселей. Эти режимы позволяют выбирать размер изображения в зависимости от задачи, сохраняя одинаковую заявленную частоту кадров. Для демонстрации маркировки, поверхности изделия или расположения компонентов можно использовать разрешение, обеспечивающее нужную детализацию конкретного объекта.
Для сцен с движением предусмотрены режимы MJPG 1080P, 720P и 1024 × 768 пикселей с частотой 30 кадров/с. Они подходят для видеосвязи и показа действий оператора, когда скорость обновления изображения имеет практическое значение. Дополнительно заявлен вывод YUY2: 8 кадров/с при 1024 × 768 пикселей и 10 кадров/с при 640 × 768 пикселей.
Автоматическое управление охватывает насыщенность, контрастность, резкость, баланс белого и экспозицию. Эти параметры определяют цветопередачу, отображение границ объектов и яркость изображения. При использовании камеры для демонстрации рабочего процесса автоматическое управление позволяет задействовать предусмотренные модулем средства настройки картинки при изменении сцены и условий освещения.

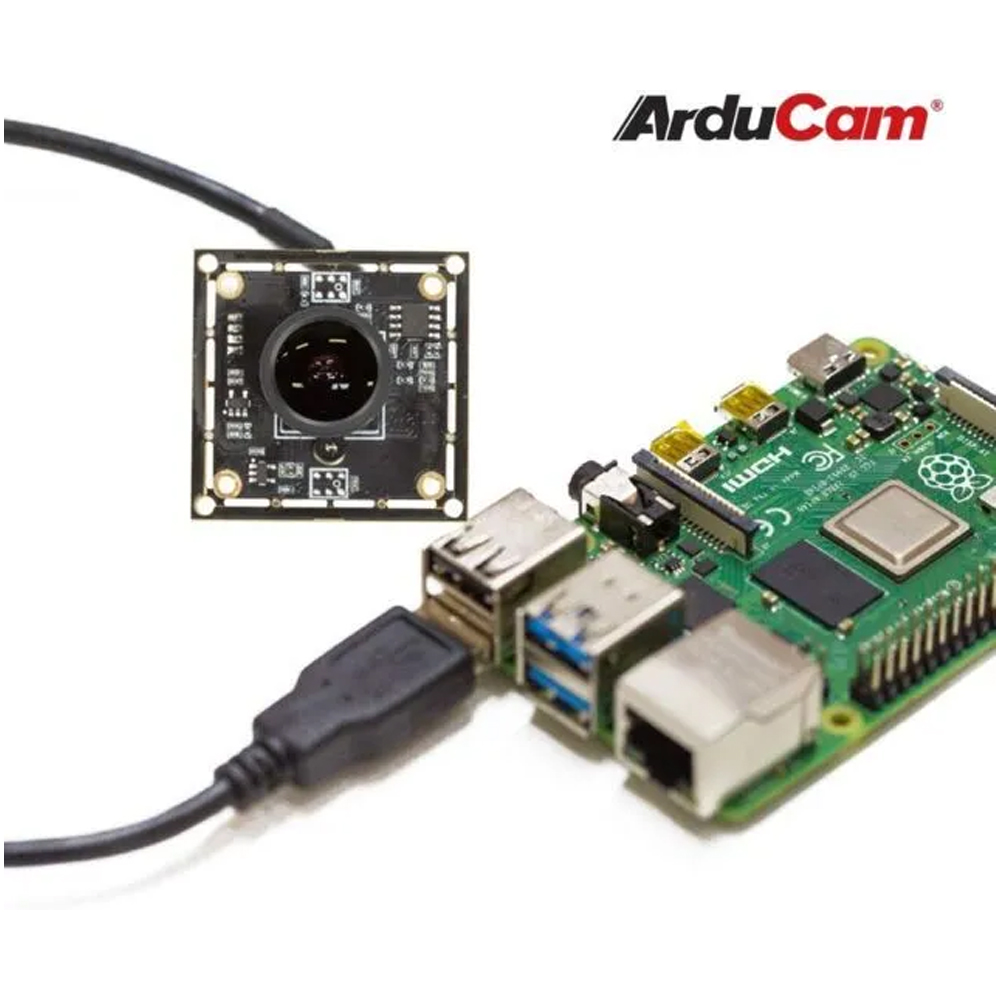

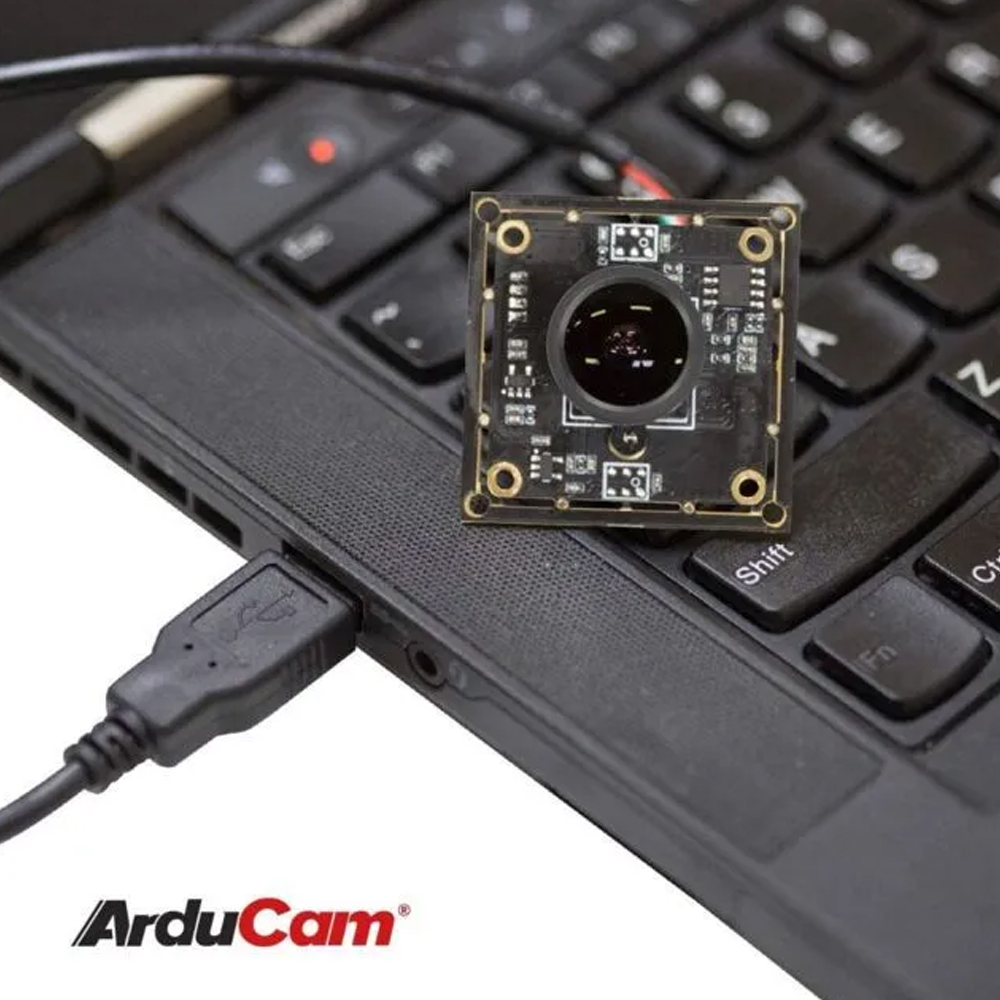

Совместимость заявлена для Windows, Linux, Mac и Android с поддержкой UVC. USB-подключение позволяет использовать модуль в составе компьютерного рабочего места или системы на совместимой платформе. При подборе программного обеспечения нужно сопоставить поддерживаемые приложением форматы с режимами MJPG и YUY2, предусмотренными камерой, а также выбрать подходящие разрешение и частоту кадров.

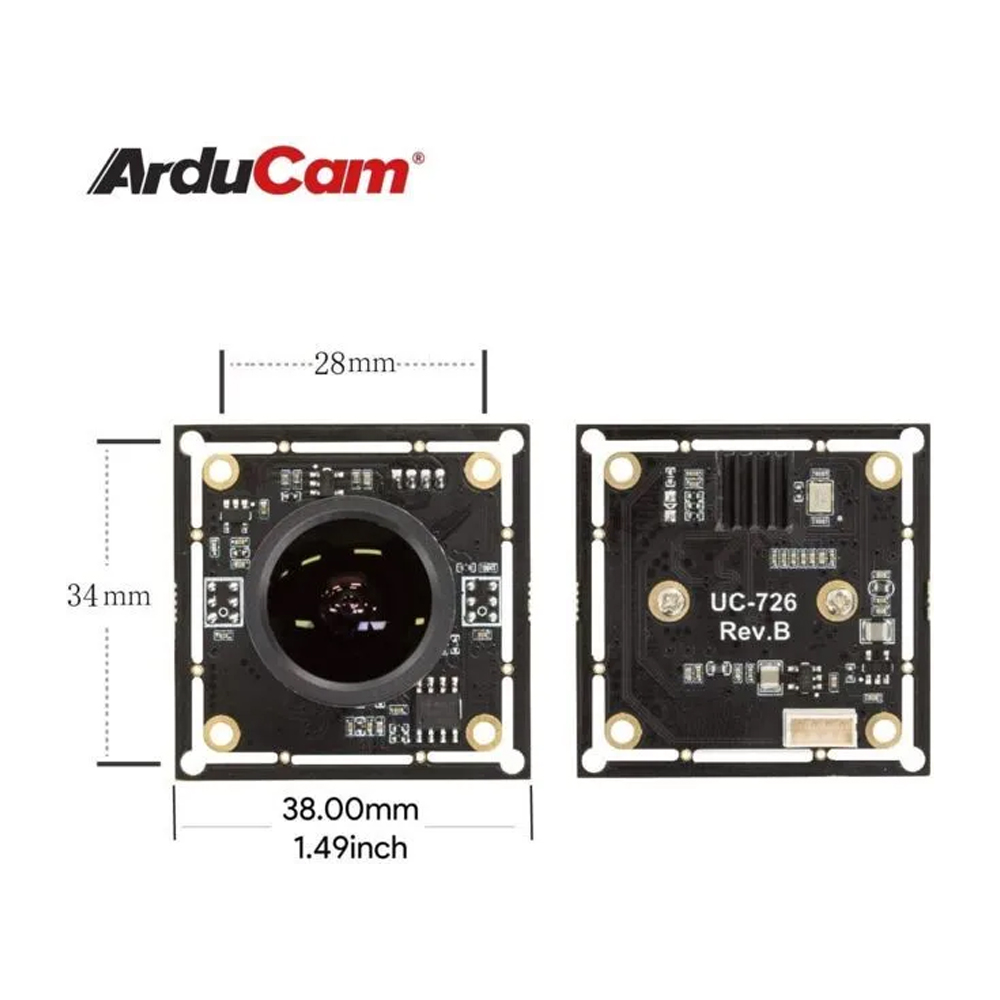

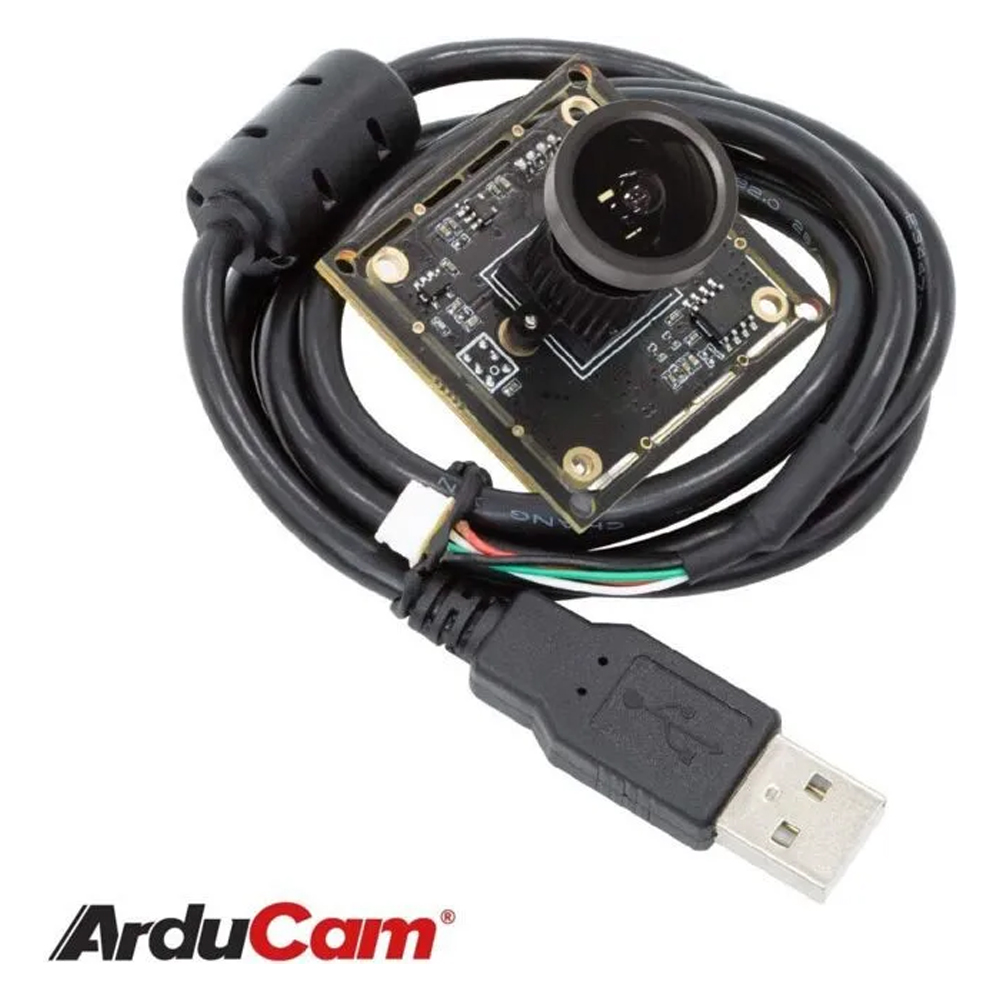

Плата размером 38 × 38 мм подходит для размещения в составе собственной конструкции. Монтажные отверстия совместимы со схемами 34 × 34 и 28 × 28 мм, что позволяет учитывать существующие посадочные места при проектировании крепления. Кабель длиной 1 м задаёт расстояние подключения к USB-порту. Для работы модулю требуется напряжение 5 В при максимальном токе 200 мА.
Технические характеристики
- Тип оборудования: USB-камера
- Сенсор: Sony IMX298
- Оптический формат сенсора: 1/2,8″
- Разрешение сенсора: 16 Мп
- Размер пикселя: 1,12 × 1,12 мкм
- Максимальное разрешение изображения: 4656 × 3496 пикселей
- Горизонтальный угол обзора: 105°
- Эффективное фокусное расстояние: 2,72 мм
- Конструкция объектива: 5G+ИК
- Форматы данных: MJPG, YUY2
- Частота кадров MJPG: 10 кадров/с при 4656 × 3496, 3264 × 2448 и 2592 × 1944 пикселей; 30 кадров/с при 1080P, 720P и 1024 × 768 пикселей
- Частота кадров YUY2: 8 кадров/с при 1024 × 768 пикселей; 10 кадров/с при 640 × 768 пикселей
- ИК-чувствительность: встроенный ИК-фильтр, работа только в видимом диапазоне
- Автоматическое управление изображением: насыщенность, контрастность, резкость, баланс белого, экспозиция
- Интерфейс подключения: USB
- Поддержка UVC: да
- Совместимые платформы: Windows, Linux, Mac, Android с UVC
- Применение в качестве веб-камеры: поддержка 4K
- Рабочее напряжение: 5 В
- Максимальный рабочий ток: 200 мА
- Длина кабеля: 1 м
- Размеры платы: 38 × 38 мм
- Совместимые схемы расположения монтажных отверстий: 34 × 34 мм, 28 × 28 мм
