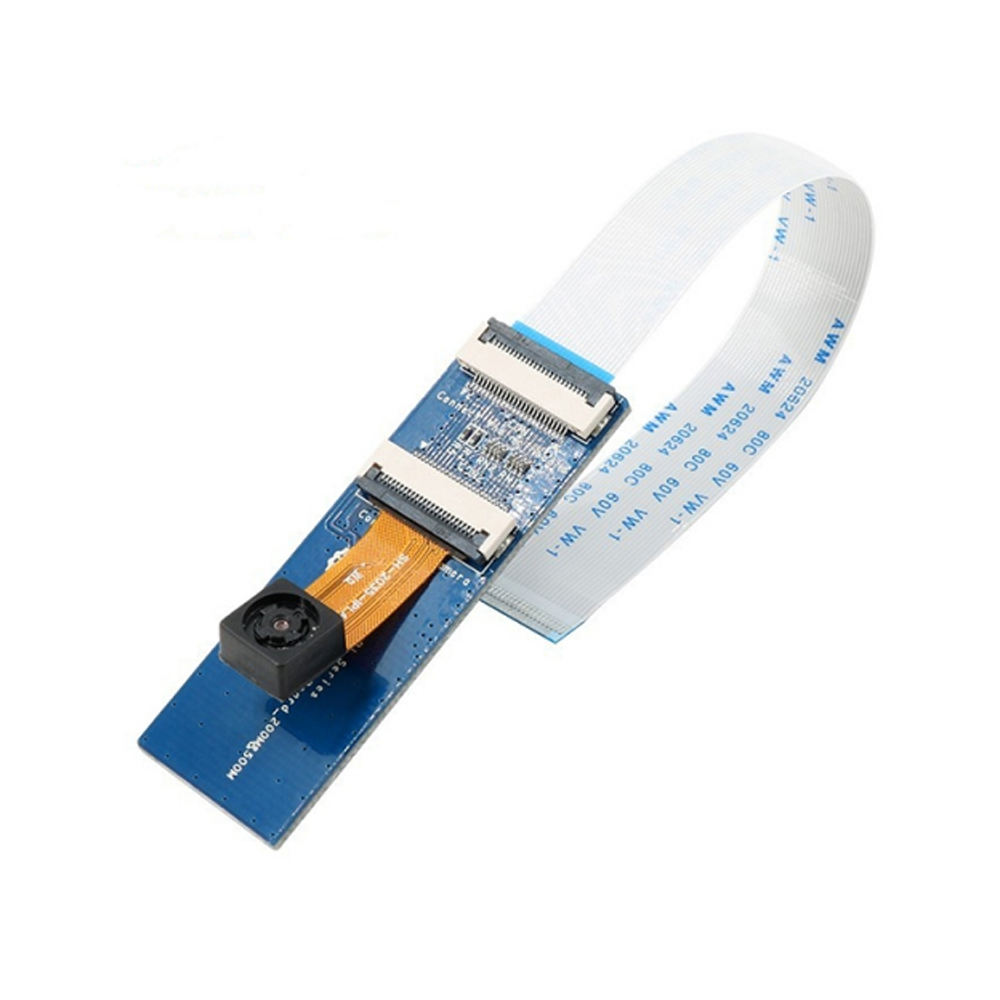

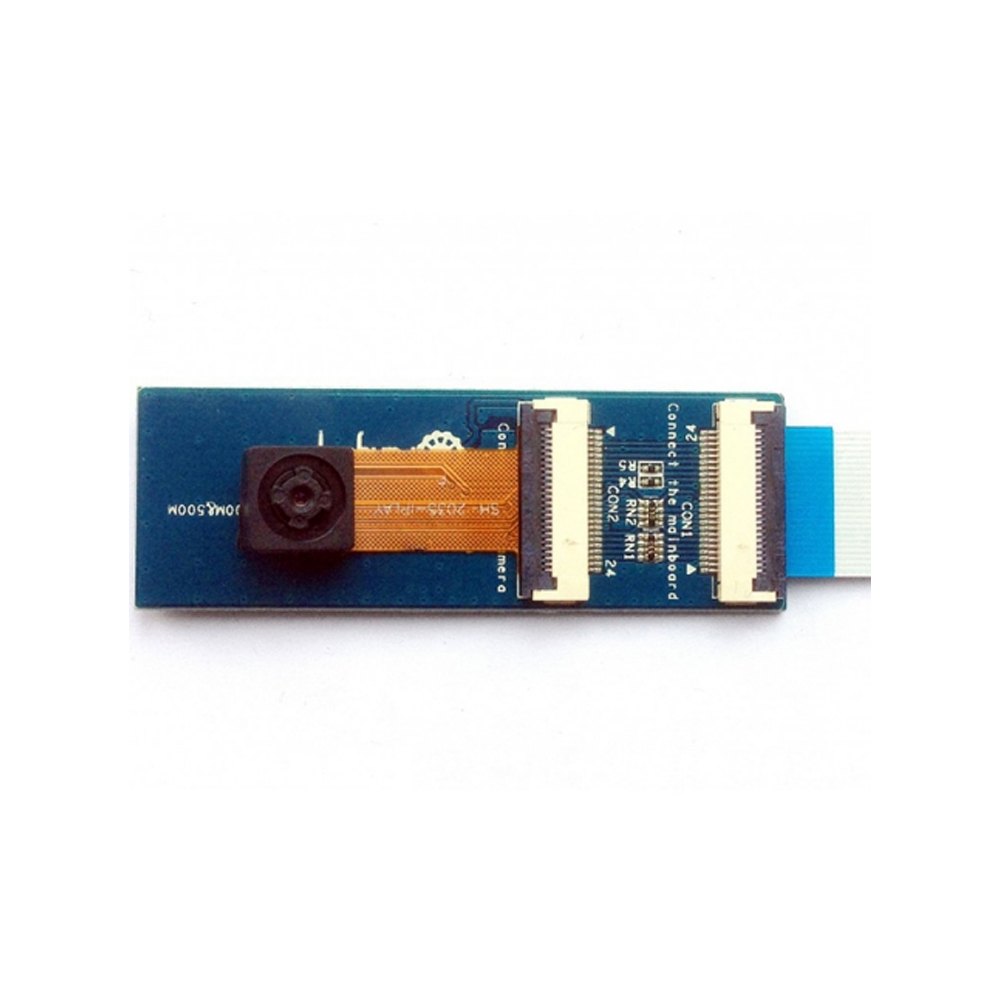

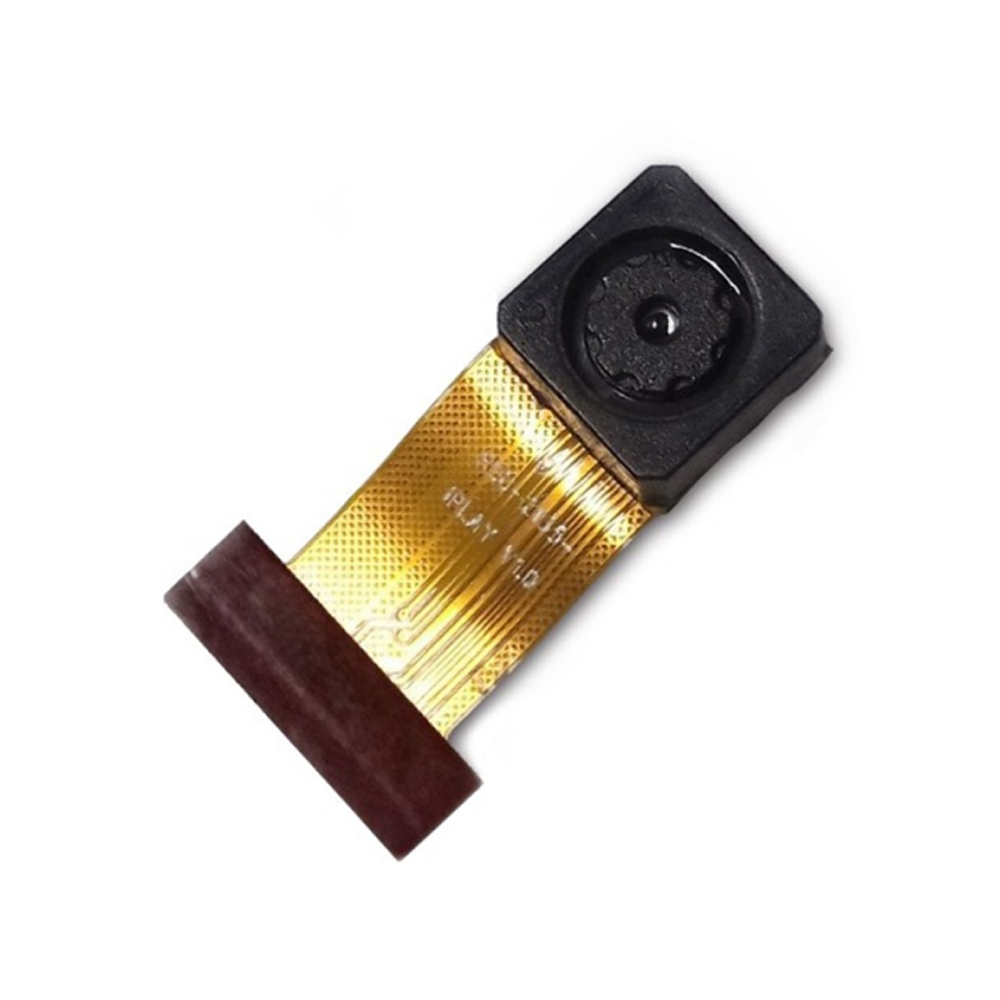

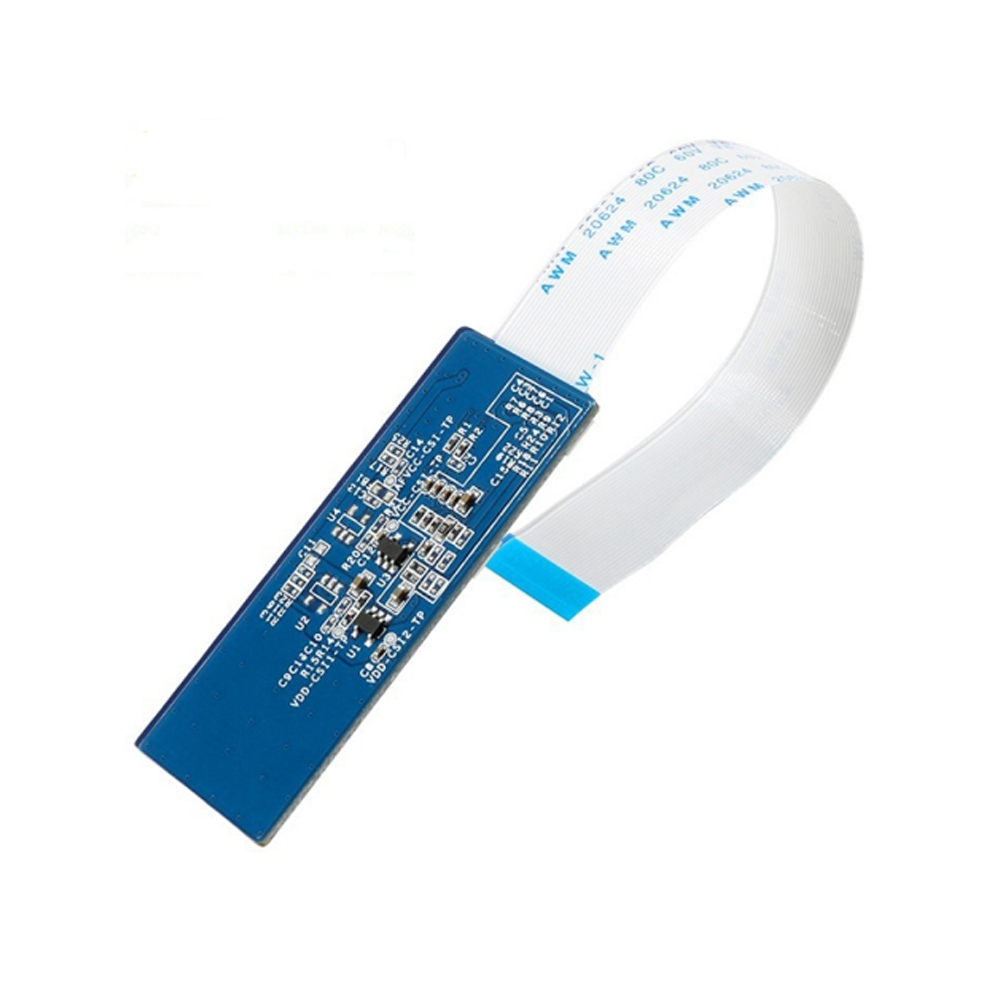

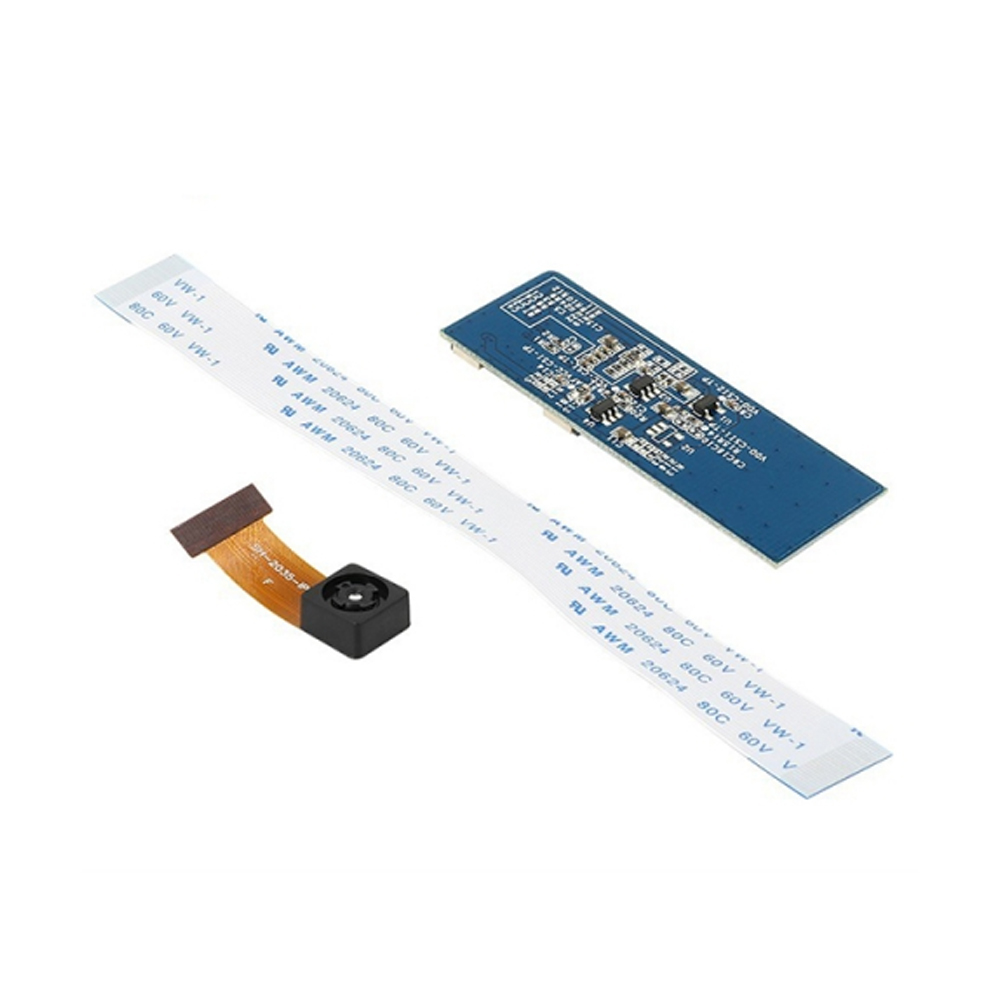

Orange Pi 2MP Camera Module представляет собой широкоугольный камерный модуль для одноплатных компьютеров Orange Pi. Устройство предназначено для получения фото- и видеопотока в проектах на базе Orange Pi One, Orange Pi PC, Orange Pi PC 2, Orange Pi Plus, Orange Pi Plus 2, Orange Pi Win, Orange Pi Win Plus, Orange Pi Prime, Orange Pi Zero Plus 2 и Orange Pi Lite. Камера подходит для встраиваемых систем видеонаблюдения, экспериментальных стендов, робототехники и проектов с машинным зрением, где требуется компактный модуль захвата изображения.
Сенсор формирует изображение с разрешением 1616 x 1232. Такой формат позволяет получать детализированный видеопоток для контроля рабочей зоны, фиксации событий и передачи изображения в интерфейс одноплатного компьютера. Широкоугольная оптика охватывает большую часть сцены, что удобно при установке камеры на мобильной платформе, внутри корпуса устройства или над зоной наблюдения.
Камерный модуль поддерживает два режима видеосъёмки. В режиме UXGA при тактовой частоте 24 МГц частота кадров составляет 15 fps, а в режиме SVGA при той же частоте достигает около 30 fps. Режим UXGA подходит для задач, где требуется использовать максимальное доступное разрешение сенсора. Режим SVGA позволяет получать более плавный поток для отображения на экране, контроля технологического процесса или работы с движущимися объектами.
Для оцифровки изображения используется 10-битный АЦП. Разрядность 10 bit ADC определяет преобразование сигнала сенсора в цифровые данные, которые затем обрабатываются средствами Orange Pi. Камера рассчитана на питание AVDD28 в диапазоне 2,7-3,0 В; для цепей DVDD18 требуется 1,7-1,9 В, для IOVDD предусмотрен диапазон 1,7-3,0 В. Эти параметры необходимо учитывать при интеграции модуля в нестандартные аппаратные проекты и при проверке совместимости с платой.
Потребляемая мощность камеры в активном режиме составляет 180 мВт. В режиме ожидания потребление находится ниже 100 мкА, поэтому модуль может использоваться в системах, которые переводят периферийные устройства в standby между сеансами съёмки. Такой режим применяется в устройствах с ограниченным энергетическим бюджетом, когда камера активируется по событию, расписанию или команде программного обеспечения.
Рабочая температура Orange Pi 2MP Camera Module составляет от -20 до 70 °C. Для стабильного изображения рекомендуется использовать камеру при температуре от 0 до 50 °C. Этот диапазон следует учитывать при размещении модуля в закрытых корпусах, на улице, рядом с источниками тепла или в оборудовании без активного охлаждения. При установке в технический корпус камера может использоваться для периодического контроля состояния узлов, считывания визуальных индикаторов и передачи видеопотока на локальный сервер.
Совместимость с несколькими платами Orange Pi позволяет применять один тип камерного модуля в проектах на разных аппаратных платформах. Камера может использоваться при разработке прототипов, учебных комплексов и серийных устройств, построенных на поддерживаемых моделях Orange Pi. Разрешение 1616 x 1232, широкоугольный обзор и режимы UXGA/SVGA обеспечивают выбор между детальностью изображения и частотой обновления видеопотока в зависимости от задачи.
Технические характеристики
- Тип оборудования: широкоугольный камерный модуль
- Разрешение: 1616 x 1232
- Разрядность АЦП: 10 bit ADC
- Частота кадров: 15 fps при 24 МГц в режиме UXGA, около 30 fps при 24 МГц в режиме SVGA
- Питание AVDD28: 2,7-3,0 В
- Питание DVDD18: 1,7-1,9 В
- Питание IOVDD: 1,7-3,0 В
- Потребляемая мощность: 0,18 Вт в активном режиме
- Ток потребления в режиме ожидания: менее 100 мкА
- Рабочая температура: от -20 до 70 °C
- Температура для стабильного изображения: от 0 до 50 °C
- Совместимость: Orange Pi One, Orange Pi PC, Orange Pi PC 2, Orange Pi Plus, Orange Pi Plus 2, Orange Pi Win, Orange Pi Win Plus, Orange Pi Prime, Orange Pi Zero Plus 2, Orange Pi Lite
