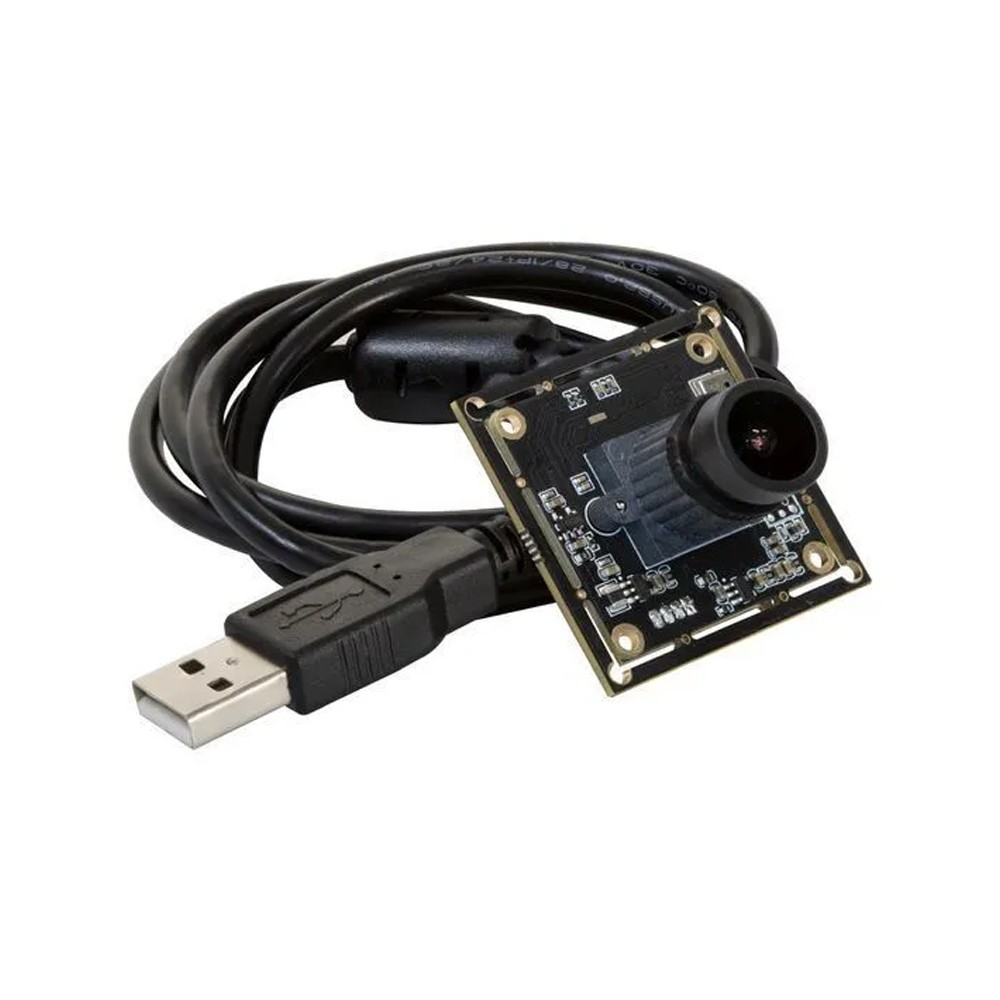

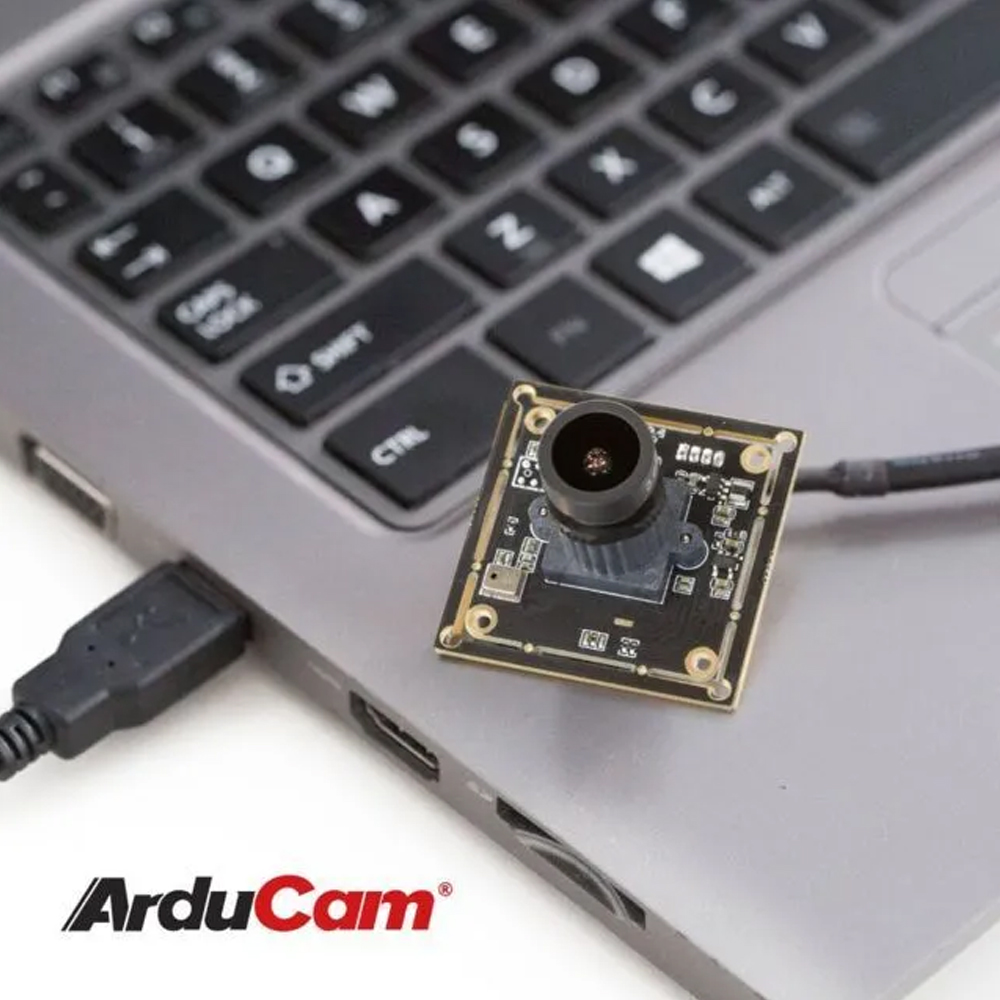

USB-камера Arducam на сенсоре Sony IMX291 предназначена для получения видео Full HD и записи звука через встроенный микрофон. Модуль подходит для подключения к компьютерам и совместимым устройствам на Windows, Linux и Android. Поддержка UVC позволяет использовать камеру без установки отдельных драйверов, поэтому модуль можно включать в проекты, где требуется стандартное USB-подключение видеоустройства.
Сенсор оптического формата 1/2,8 дюйма имеет разрешение 2 Мп, или 1945 × 1109 пикселей. Видеопоток формируется с разрешением до 1920 × 1080 пикселей и частотой до 30 кадров в секунду. Такой режим подходит для наблюдения за рабочей зоной, передачи изображения на компьютер и видеозаписи процессов, когда требуется различать детали в пределах кадра. Разрешение сенсора и разрешение выходного видео указаны отдельно, поскольку характеризуют разные этапы формирования изображения.
Выходные форматы H.264 и MJPG поддерживают передачу видео 1920 × 1080 при 30 кадрах в секунду. Для YUY2 предусмотрен режим 640 × 360 с той же частотой кадров. Выбор формата позволяет согласовать видеопоток с программой захвата и задачей обработки изображения. При настройке приложения можно ориентироваться на требуемое разрешение: Full HD доступно в H.264 и MJPG, а указанный режим YUY2 рассчитан на изображение 640 × 360.
Работа при слабом освещении обеспечивается сенсором Sony IMX291: для камеры указана минимальная освещённость 0,001 лк. Динамический диапазон составляет 80 дБ и характеризует способность передавать участки сцены с различной яркостью. Эти параметры востребованы при наблюдении за помещениями с неоднородным освещением, когда в одном кадре присутствуют освещённые поверхности и затенённые зоны. Камеру можно применять для видеонаблюдения в условиях недостаточного видимого света.
Штатный объектив с креплением M12 обеспечивает угол обзора 100°, позволяя охватывать рабочее пространство перед камерой. Диапазон фокусировки указан от 1 м до бесконечности, поэтому размещение модуля следует планировать с учётом расстояния до наблюдаемого объекта. Например, камера подходит для общего обзора помещения или оборудования, расположенного перед объективом. Для съёмки объектов ближе указанной границы характеристики фокусировки в исходных данных отсутствуют.
Встроенный ИК-фильтр ограничивает съёмку видимым светом. Эта особенность определяет условия применения камеры в слабоосвещённых проектах: при выборе освещения для сцены нужно ориентироваться на видимый диапазон. Автоматическая подстройка насыщенности, контраста, резкости, баланса белого и выдержки помогает согласовывать изображение с условиями съёмки. Набор регулировок охватывает цветопередачу и параметры экспозиции, которые влияют на отображение наблюдаемой сцены.
Одноканальный микрофон позволяет сопровождать видеозапись звуком. Такая конфигурация применима для регистрации работы оборудования, когда вместе с изображением требуется сохранить акустическую обстановку, а также для приложений видеосвязи. Использование камеры как единого источника видео и звука упрощает состав системы захвата. Поддержка Windows, Linux и Android позволяет выбирать программную платформу под конкретный проект при условии совместимости устройства и приложения с UVC-камерой.

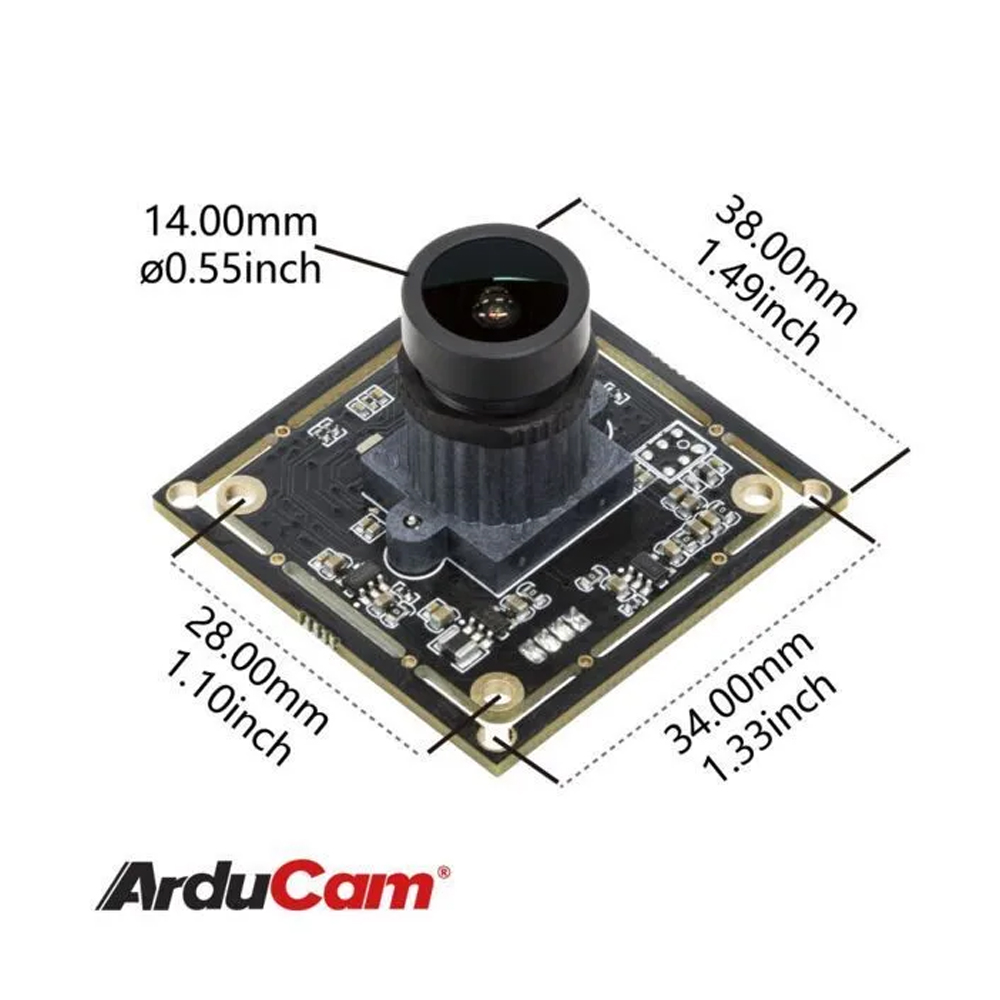

Питание модуля составляет 5 В постоянного тока, максимальный рабочий ток достигает 300 мА. При подключении эти параметры задают требования к доступному питанию. Для USB-подключения указан разъём B4B-ZR(LF)(SN), длина кабеля составляет 1 м. Размер платы 38 × 38 мм позволяет заранее определить место установки, а схемы посадочных отверстий 28 × 28 и 34 × 34 мм задают варианты механического крепления.
Диапазон рабочих температур составляет от −20 до +70 °C. Этот параметр можно использовать при выборе условий размещения камеры внутри оборудования или на монтажной площадке. При проектировании крепления размеры платы нужно рассматривать вместе с расположением посадочных отверстий, а положение объектива выбирать с учётом угла обзора и дистанции фокусировки. Такое размещение позволяет направить камеру на нужную рабочую зону и обеспечить предусмотренный охват сцены.
Технические характеристики
- Тип оборудования: USB-камера с микрофоном.
- Сенсор: Sony IMX291.
- Оптический формат сенсора: 1/2,8 дюйма.
- Разрешение сенсора: 2 Мп, 1945 × 1109 пикселей.
- Форматы выходного видеопотока: MJPG, YUY2, H.264.
- Разрешение и частота кадров: H.264, 1920 × 1080 при 30 кадрах/с; MJPG, 1920 × 1080 при 30 кадрах/с; YUY2, 640 × 360 при 30 кадрах/с.
- Динамический диапазон: 80 дБ.
- Минимальная освещённость: 0,001 лк.
- Протокол подключения: UVC.
- Установка отдельных драйверов: не требуется.
- USB-разъём: B4B-ZR(LF)(SN).
- Крепление объектива: M12.
- Угол обзора: 100°.
- Диапазон фокусировки: от 1 м до бесконечности.
- Спектральная чувствительность: видимый свет, встроенный ИК-фильтр.
- Автоматическая подстройка изображения: насыщенность, контраст, резкость, баланс белого, выдержка.
- Микрофон: встроенный, одноканальный.
- Совместимые платформы: Windows, Linux, Android.
- Напряжение питания: 5 В постоянного тока.
- Максимальный рабочий ток: 300 мА.
- Диапазон рабочих температур: от −20 до +70 °C.
- Размеры платы: 38 × 38 мм.
- Схемы расположения посадочных отверстий: 28 × 28 мм, 34 × 34 мм.
- Длина USB-кабеля: 1 м.
