Автоматическая стационарная станция РЭБ ЗОНТ XL3 350-6300 МГц с треногой, питанием 220V для защиты зданий

ЗОНТ XL3 представляет собой стационарное решение для организации защиты объектов от беспилотных летательных аппаратов. Станция работает в широком частотном диапазоне 350-6300 МГц, что позволяет подавлять каналы управления и навигации большинства современных дронов. Оборудование рассчитано на круглосуточную эксплуатацию с питанием от сети 220V и устанавливается на треногу для обеспечения необходимого радиуса покрытия.

Система формирует направленное радиоэлектронное воздействие на частотах GSM 900/1800, 3G, 4G LTE, а также блокирует каналы GNSS (GPS/ГЛОНАСС/BeiDou). Работа станции основана на генерации помеховых сигналов, которые нарушают связь между оператором и БПЛА, а также препятствуют использованию спутниковой навигации. В результате дрон либо выполняет возврат в точку старта, либо совершает контролируемую посадку в зависимости от заложенных производителем алгоритмов.

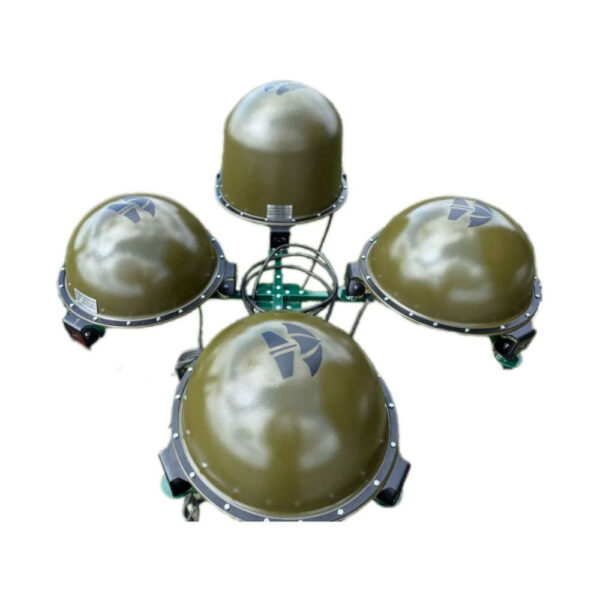

Конструкция предусматривает размещение антенной системы на треноге, что обеспечивает возвышение над окружающими объектами и расширяет зону эффективного подавления. Питание от стационарной сети 220V исключает необходимость в аккумуляторах и позволяет поддерживать непрерывную работу без ограничений по времени. Станция ориентирована на защиту промышленных объектов, административных зданий, складских комплексов и критической инфраструктуры.

Рабочий диапазон частот охватывает основные каналы связи коммерческих и полупрофессиональных БПЛА. Система воздействует на частоты 350-390 МГц (телеметрия отдельных моделей), 430-450 МГц (радиоуправление), 900-930 МГц и 1800-1900 МГц (GSM), 2300-2700 МГц (Wi-Fi и 4G), 5100-5900 МГц (Wi-Fi 5 GHz), а также диапазон GNSS 1560-1620 МГц. Такое покрытие перекрывает каналы управления популярных платформ DJI, Autel, Parrot и большинства самодельных систем на базе открытых протоколов.

В практическом применении станция развертывается по периметру охраняемой территории или устанавливается в точках с максимальным обзором. При работе нескольких станций формируется многослойная защита, исключающая «слепые зоны». Оборудование не требует постоянного присутствия оператора – после первоначальной настройки система работает в автоматическом режиме. Управление и мониторинг могут осуществляться дистанционно через интерфейс подключения.

Важная особенность – возможность длительной непрерывной работы без перегрева и деградации характеристик. Система охлаждения рассчитана на эксплуатацию в условиях повышенных температур, что критично для летнего периода при установке на открытых площадках. Конструкция предусматривает защиту электронных компонентов от пыли и влаги класса IP66, что гарантирует работоспособность при температуре от -40°C до +60°C.

Станция не обнаруживает дроны самостоятельно – это система подавления, а не детектирования. Для построения полноценного комплекса защиты требуется интеграция с радарами обнаружения или оптико-электронными системами мониторинга воздушного пространства. При получении сигнала тревоги ЗОНТ XL3 активирует режим подавления, создавая защитный барьер на заданных частотах.

Комплекс включает детектор дронов ЗАЩИТНИК НЕБА 1, который обеспечивает обнаружение БПЛА на расстоянии до 800 метров и автоматическую активацию станции РЭБ при достижении установленного порога сигнала. Детектор работает в четырех частотных диапазонах с высокой чувствительностью, что позволяет выявлять беспилотники на ранних стадиях приближения к охраняемому объекту. Устройство фиксирует все случаи обнаружения в журнал событий с возможностью последующей выгрузки данных для анализа.

Технические характеристики

• Тип оборудования: Стационарная станция РЭБ
• Диапазон рабочих частот: 350-6300 МГц
• Детализация частотных диапазонов: 350-550 МГц, 550-700 МГц, 700-850 МГц, 850-950 МГц, 950-1050 МГц, 1050-1200 МГц, 1200-1500 МГц, 1500-1700 МГц, 2300-2510 МГц, 4700-5000 МГц, 5000-5200 МГц, 5700-5900 МГц, 5900-6300 МГц
• Назначение: Защита объектов от БПЛА
• Тип питания: От сети 220V / DC 28V
• Потребляемая мощность: 0,65 кВт⋅ч
• Выходная мощность: 650 Вт
• Способ установки: На треноге
• Режим работы: Непрерывный
• Подавляемые каналы: GSM 900/1800, 3G, 4G LTE, Wi-Fi 2.4/5 GHz, GNSS
• Тип воздействия: Радиоэлектронное подавление
• Дальность подавления: 200-500 м
• Вес установки (3 модуля): 51 кг
• Габариты одного модуля: 530×530×350 мм
• Класс защиты: IP66
• Рабочая температура: от -40°C до +60°C
• Экстремальная температура: от -40°C до +80°C
• Активное охлаждение: Есть
• Детектор дронов: ЗАЩИТНИК НЕБА 1
• Диапазоны обнаружения детектора: 1.2 ГГц, 2.4 ГГц, 3.3 ГГц, 5.8 ГГц
• Чувствительность детектора 1080-1360 МГц: -95 дБм
• Чувствительность детектора 2400-2500 МГц: -100 дБм
• Чувствительность детектора 3320-3490 МГц: -95 дБм
• Чувствительность детектора 5050-6000 МГц: -95 дБм
• Дальность обнаружения детектора: До 800 м
• Габариты детектора: 100×170×240 мм
• Питание детектора: 7.4 В от встроенных аккумуляторов
• Время работы детектора: До 30 часов
• Функции детектора: Автоматическое включение РЭБ, световая и звуковая индикация, запись данных в журнал
• Область применения: Защита зданий и стационарных объектов
