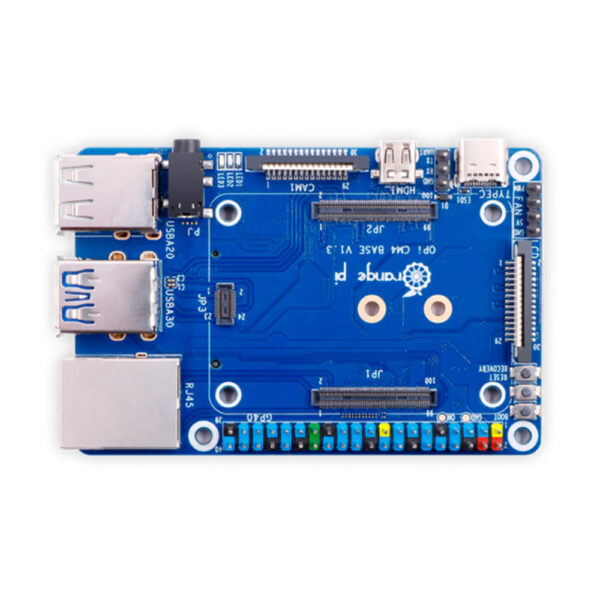

Базовая плата Orange Pi CM4

Orange Pi CM4 представляет собой компактный одноплатный компьютерный модуль, разработанный для интеграции в промышленные системы и встраиваемые решения. Данная базовая плата обеспечивает полный доступ к функциональности вычислительного модуля через стандартизированные интерфейсы подключения.

Архитектурно плата построена на базе процессора Rockchip RK3566 с четырехядерной конфигурацией ARM Cortex-A55, работающего на частоте до 1.8 ГГц. Встроенный графический ускоритель Mali-G52 обеспечивает аппаратное декодирование видеопотоков в форматах H.264 и H.265 с разрешением до 4K при 60 fps. Объем оперативной памяти LPDDR4 составляет 4 ГБ, что достаточно для выполнения ресурсоемких задач обработки данных и многозадачного режима работы.

Коммуникационные возможности платы включают встроенный WiFi 802.11ac и Bluetooth 5.0, что обеспечивает гибкость развертывания в различных сетевых конфигурациях. Gigabit Ethernet интерфейс гарантирует стабильное проводное подключение с пропускной способностью до 1000 Мбит/с. Для подключения периферийных устройств доступны интерфейсы USB 3.0, USB 2.0, а также GPIO для управления внешними компонентами.

Плата поддерживает различные операционные системы на базе Linux, включая Ubuntu, Debian и Android, что расширяет возможности применения в специализированных проектах. Низкое энергопотребление 5 Вт делает решение подходящим для автономных систем и устройств с ограниченным энергобюджетом.

Типичные сценарии применения включают создание медиацентров, систем видеонаблюдения, промышленных контроллеров и IoT-шлюзов. Компактные размеры 55×40 мм позволяют интегрировать плату в ограниченные по пространству корпуса, сохраняя при этом полную функциональность десктопного компьютера.

Технические характеристики

• Процессор: Rockchip RK3566 ARM Cortex-A55 quad-core
• Тактовая частота процессора: 1.8 ГГц
• Графический процессор: Mali-G52 MP2
• Оперативная память: 4 ГБ LPDDR4
• Операционные системы: Linux Ubuntu, Debian, Android
• WiFi: 802.11ac
• Bluetooth: 5.0
• Ethernet: Gigabit 10/100/1000 Мбит/с
• Интерфейсы USB: USB 3.0 x1, USB 2.0 x2
• GPIO: 40-pin разъем
• Видеовыходы: HDMI 2.0, MIPI DSI
• Поддержка видео: 4K@60fps H.264/H.265 декодирование
• Размеры: 55×40 мм
• Потребляемая мощность: 0.005 кВт⋅ч
• Рабочая температура: 0°C до +70°C
• Питание: 5В через USB Type-C
