Детектор FPV-дронов «ПАСТУХ 2.0» с активацией подавления

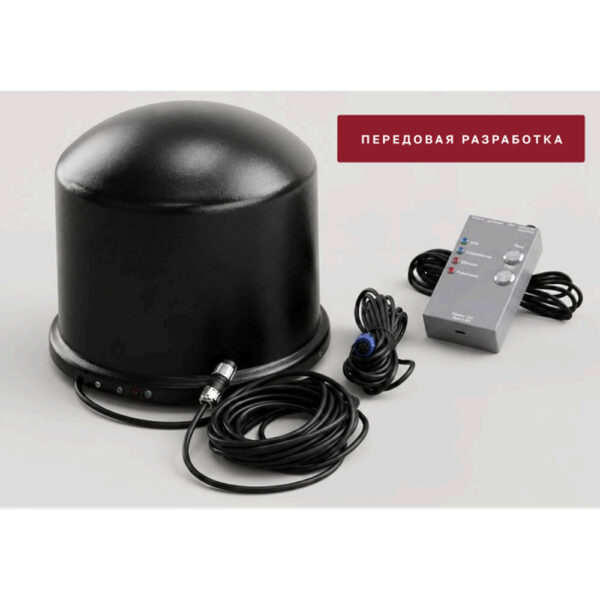

Детектор ПАСТУХ 2.0 — это специализированный радиочастотный приёмный модуль для обнаружения аналоговых FPV-дронов и выдачи управляющего сигнала на системы радиоэлектронного подавления. Устройство ориентировано на задачи раннего предупреждения и интеграции в контуры РЭП на транспорте и стационарных объектах. По сути это узкоспециализированный сканер видеосигналов, заточенный именно под аналоговую видеопередачу БПЛА.

Конструктивно реализован широкополосный приём в диапазоне 300–12000 МГц с последовательным сканированием. Полный цикл прохода по диапазону занимает около 20 секунд, что на практике даёт компромисс между шириной покрытия и скоростью реакции. Детектор анализирует сигналы аналогового видео стандартов PAL/NTSC, включая системы с тепловизионными, ИК и чёрно-белыми камерами, а также решения с аналоговыми инверторами и простыми шифраторами видеосигнала. При обнаружении формируется сигнал тревоги и замыкается релейный выход для запуска внешнего подавителя.

Ключевой момент — логика работы с подавлением. Поддерживаются два режима: автоматический (срабатывание по факту обнаружения) и ручной (через пульт управления с фиксацией). Это удобно, когда требуется исключить демаскирующее включение РЭП или синхронизировать несколько систем. Релейный интерфейс универсальный, поэтому детектор можно стыковать практически с любыми комплексами подавления, где есть вход «сухой контакт».

По дальности обнаружения показатели зависят от частоты и условий. В диапазоне до 4 ГГц — до 7 км, 4–8 ГГц — до 5 км, выше — порядка 3,5 км. Это справедливо при прямой видимости и мощности передатчика не ниже 1 Вт. На практике это означает, что устройство даёт несколько десятков секунд на реакцию при типичных скоростях FPV-дронов.

Отдельно стоит отметить узкую специализацию. Детектор не работает с цифровыми протоколами (OcuSync, Wi‑Fi, LTE), и это не недостаток, а следствие архитектуры. За счёт этого снижено количество ложных срабатываний от бытовых источников и повышена чувствительность именно к аналоговым FPV-каналам. В условиях насыщенного радиофона это даёт более предсказуемое поведение.

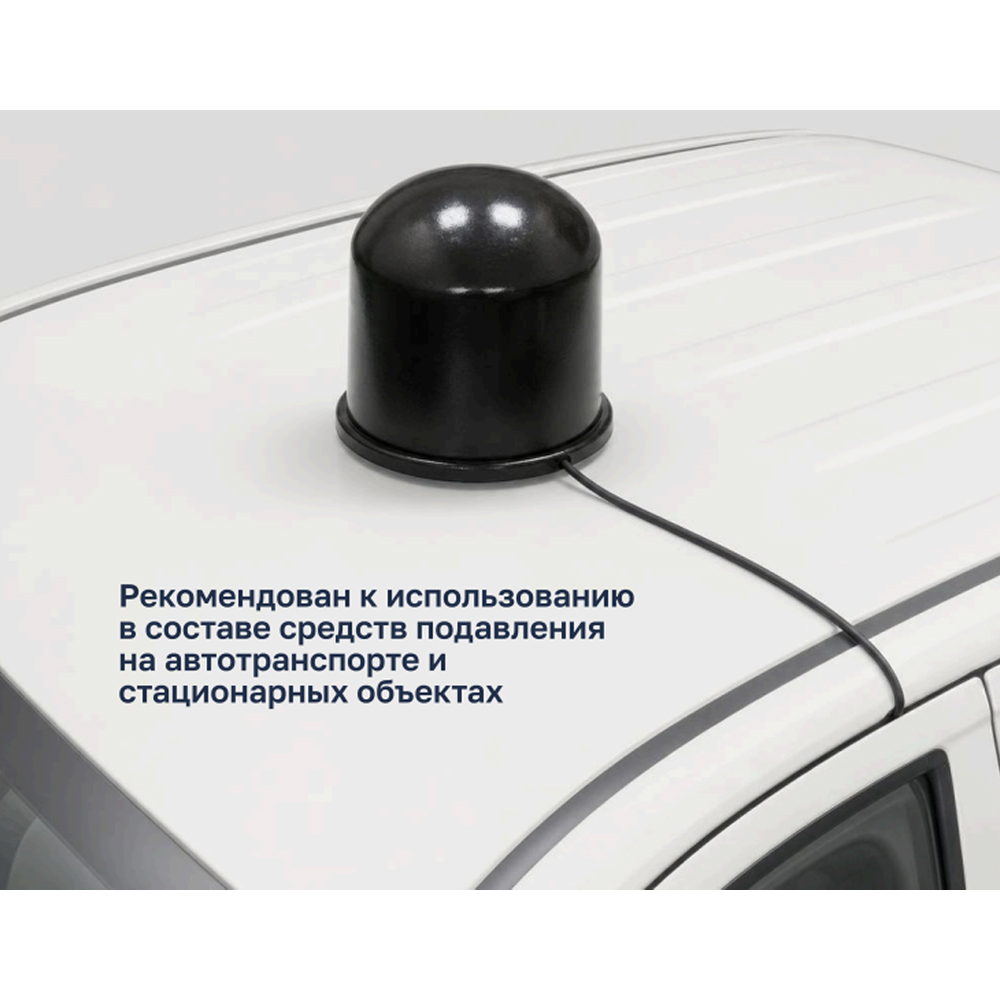

Установка возможна на транспорт за счёт магнитного крепления или стационарно. Питание реализовано гибко: 10–30 В через промышленный разъём или 5 В через USB-C. Рабочий диапазон температур от –10 до +50 °C позволяет использовать систему в уличных условиях без дополнительного термоконтроля.

Технические характеристики

• Диапазон частот: 300–12000 МГц
• Тип обнаружения: аналоговое видео PAL/NTSC
• Поддерживаемые системы: ИК, тепловизоры, ч/б камеры
• Дальность обнаружения: до 7 км (до 4 ГГц), до 5 км (4–8 ГГц), до 3.5 км (8–12 ГГц)
• Условия дальности: прямая видимость, ≥1 Вт передатчик
• Цикл сканирования: 20 сек
• Режимы работы: сканирование, обнаружение, подавление

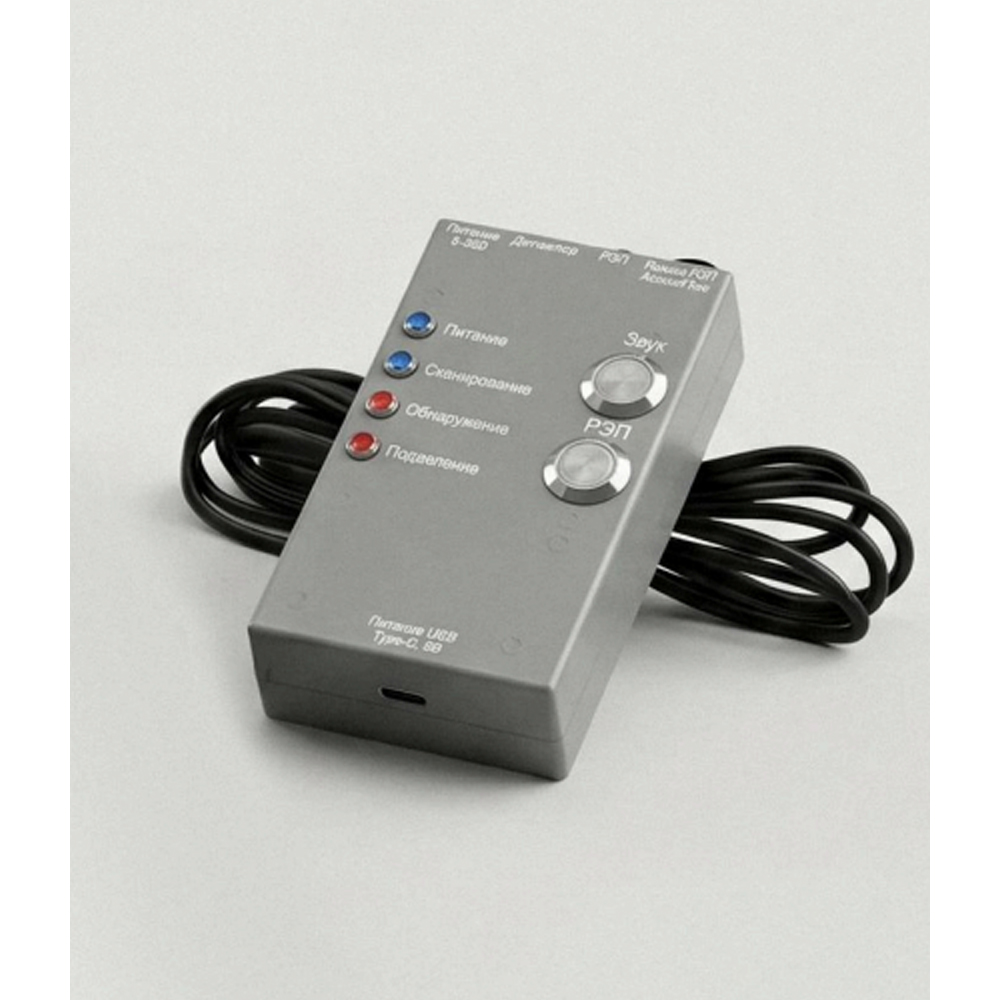

• Управление: пульт, ручной и автоматический режим
• Выход управления: релейный (сухой контакт)
• Оповещение: звуковое, световое
• Питание: 10–30 В, 5 В (USB-C)
• Тип установки: автомобильная, стационарная
• Крепление: магнитное
• Рабочая температура: –10…+50 °C
• Влажность: до 90%
• Наработка на отказ: 3000 часов
