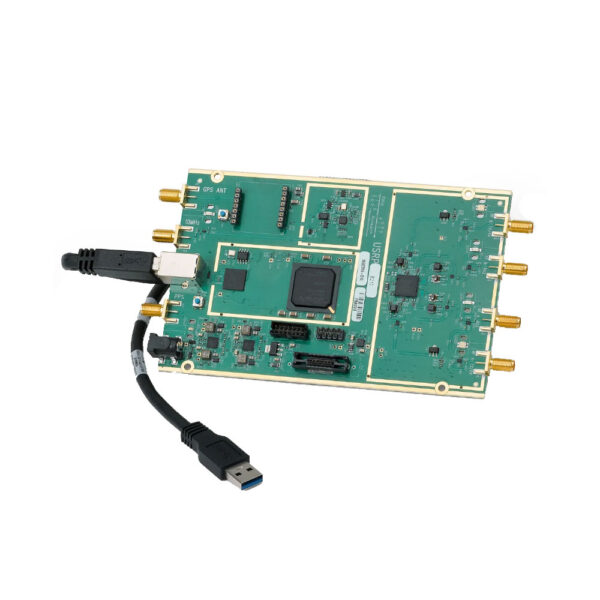

Ettus Research USRP B210

USRP B210 представляет собой компактное решение для программно-определяемой радиосвязи с поддержкой полнодуплексного режима работы. Устройство построено на архитектуре AD9361 с возможностью обработки сигналов в диапазоне от 70 МГц до 6 ГГц, что делает его универсальным инструментом для широкого спектра радиотехнических задач.

Ключевой особенностью модели является наличие двух независимых приемопередающих каналов с синхронизацией по времени и фазе. Максимальная скорость обмена данными через интерфейс USB 3.0 SuperSpeed достигает 61.44 МС/с для каждого канала при 16-битном разрешении. Встроенный опорный генератор TCXO обеспечивает стабильность частоты ±2.5 ppm в диапазоне температур от 0°C до 55°C.

Техническая реализация включает программируемый FPGA Xilinx Spartan 6 XC6SLX150 с возможностью кастомизации под специфические алгоритмы обработки сигналов. Динамический диапазон АЦП/ЦАП составляет 12 бит, что обеспечивает достаточную точность для большинства приложений радиосвязи и радиолокации. Выходная мощность передатчика регулируется в пределах до +10 дБм с шагом 0.25 дБ.

В практических сценариях устройство применяется для разработки системы когнитивного радио, тестирования протоколов беспроводной связи, создания базовых станций малой мощности и исследовательских задач в области спектрального анализа. Компактные размеры 160×100×35 мм позволяют интегрировать решение в мобильные измерительные комплексы.

Отличительной чертой от младших моделей линейки является поддержка MIMO конфигураций 2×2 без необходимости внешней синхронизации, что упрощает создание многоантенных систем для исследования пространственного разнесения сигналов.

Технические характеристики

• Количество приемопередающих каналов: 2.
• Максимальная скорость выборки: 61.44 МС/с.
• Разрядность АЦП/ЦАП: 12 бит.
• Выходная мощность передатчика: до +10 дБм.
• Чувствительность приемника: -174 дБм/Гц.
• Интерфейс подключения: USB 3.0 SuperSpeed.
• Опорный генератор: TCXO ±2.5 ppm.
• Разъемы антенн: SMA (TX/RX, RX2).
• Питание: от USB-порта 5В.
• Потребляемая мощность: 0.007 кВт⋅ч.
• Рабочая температура: 0°C до +55°C.
• Габариты: 160×100×35 мм.
• Масса: 0.4 кг.
• Поддерживаемые ОС: Linux, Windows, macOS.
