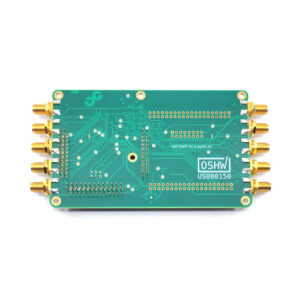

HackRF + Opera Cake (набор с RF-коммутатором)

HackRF One в комплекте с Opera Cake представляет собой программно-определяемое радио (SDR) с платой автоматического переключения антенн, предназначенное для приема и передачи сигналов в диапазоне от 1 МГц до 6 ГГц. Это оборудование решает задачи мониторинга спектра, тестирования RF-систем и экспериментов с широкополосными сигналами, где требуется быстрая смена антенн или фильтров без физического вмешательства. Набор расширяет возможности базового HackRF за счет программного управления портами, что упрощает работу в полевых условиях.

Opera Cake монтируется непосредственно на HackRF One и использует два основных SMA-порта, каждый из которых подключается к одному из восьми вторичных портов через пару 1×4 коммутаторов или кроссовер для режима 1×8. Рекомендуемый диапазон частот для переключателя — 1 МГц до 4 ГГц, с управлением через утилиту hackrf_operacake или встроенную автоматику прошивки HackRF по частоте и времени. HackRF обеспечивает полнодуплексный прием/передачу с частотой дискретизации до 20 МС/с, 8-битным разрешением I/Q и выходной мощностью до 15 дБм (в зависимости от диапазона), а Opera Cake добавляет маршрутизацию TX-сигнала на подходящие антенны или внешние усилители/фильтры без изменений в SDR-софте вроде GNU Radio.

В реальных сценариях набор применяется для сканирования спектра: hackrf_sweep с автоматическим переключением антенн (длинная проволока для HF, дисконус для VHF/UHF, диполь для 2.4 ГГц) позволяет охватить весь диапазон за секунды, минимизируя потери времени на переподключения. Для тестирования — настройка банка фильтров (A1-B1 и т.д. через SMA-кабели), где смена полосы происходит программно, что полезно при проверке помех или совместимости устройств. В передаче сигнал маршрутизируется точно на нужный порт, снижая риск повреждения оборудования от несоответствия антенны частоте; до восьми плат Opera Cake можно стекать для сложных конфигураций.

По сравнению с ручными переключателями или отдельными SDR без такой интеграции, набор HackRF + Opera Cake выигрывает в скорости автоматизации — переключение занимает миллисекунды против минут на механику — и совместимости с экосистемой HackRF (PortaPack, внешние усилители). Отличие от простых SDR вроде RTL-SDR в наличии TX и управляемом переключении, что критично для активных тестов; аналогичные коммутаторы (типа Mini-Circuits) требуют внешнего контроллера, здесь же все через USB-хост.

Технические характеристики

• Частота дискретизации: до 20 МС/с.
• Разрешение: 8 бит I/Q.
• Режим работы: полудуплексный трансивер.
• Максимальная выходная мощность TX: до 15 дБм.
• Коннекторы: SMA female (антенна, clock in/out).
• Порты Opera Cake: 2x primary SMA, 8x secondary SMA.
• Режимы переключения: 2x 1×4 или 1×8.
• Управление: hackrf_operacake или авто по freq/time.
• Питание: USB bus power (5V).
• Потребляемая мощность: 0.0025 кВт⋅ч (типично 500 мА при 5В).
• Интерфейс: USB 2.0 High Speed (Micro-B).
• Максимальная входная мощность: -5 дБм.
• Стэкинг: до 8 плат Opera Cake.
