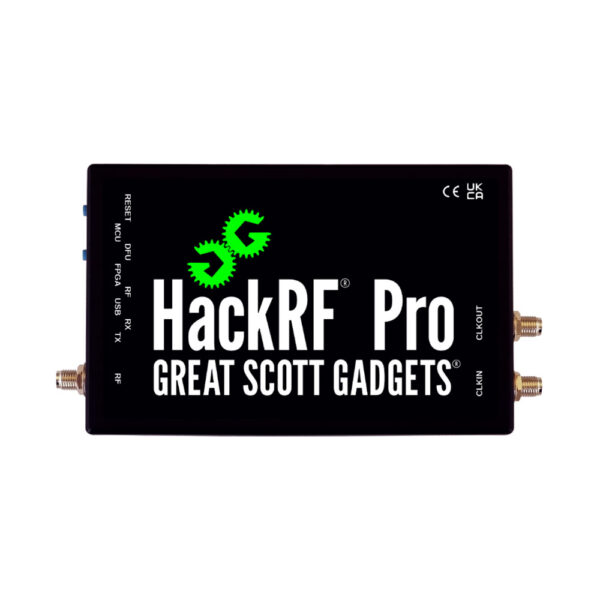

HackRF Pro Bundle

HackRF Pro Bundle — это комплект для задач программно-определяемого радио, рассчитанный на инженеров и исследователей, которым важны широкий частотный диапазон, стабильность частоты и удобная интеграция в измерительные стенды. В основе набора лежит SDR-трансивер HackRF Pro от Great Scott Gadgets с рабочим диапазоном примерно от 100 кГц до 6 ГГц и интерфейсом USB Type‑C. Такой комплект ориентирован на разработку, тестирование и анализ современных и перспективных радиосистем — от любительского диапазона до радиоинтерфейсов связи и навигации.

Ключевые особенности и технологии. В отличие от классического HackRF One, версия Pro использует более современную архитектуру с переходом на ПЛИС (FPGA) и расширенной памятью, что даёт гибкость при реализации пользовательской логики и цифровой обработки сигнала. Встроенный термокомпенсированный генератор (TCXO) повышает стабильность частоты, что заметно при работе с узкополосными протоколами, GNSS и при длительных записях спектра. Для связи с хост-системой применяется USB 2.0 с разъёмом USB‑C; питание осуществляется по USB, что упрощает использование в полевых условиях и на мобильных стендах.

Базовая радиочасть HackRF Pro обеспечивает полудуплексную работу в диапазоне от НЧ‑участка (порядка сотен килогерц) до 6 ГГц с частотой дискретизации до 20 MSPS при 8‑битной выборке I/Q по USB, а внутренняя трактовка может работать с более высокой скоростью и декримацией/интерполяцией в FPGA. Для экспериментов на малых скоростях доступен режим повышенной разрядности с 16‑битными выборками, что уменьшает квантование и улучшает эффективное число разрядов при анализе слабых сигналов. В комплект обычно включается одна или несколько антенн (например, типа ANT500) и при необходимости аксессуары вроде коммутатора OperaCake, что закрывает типовые задачи приёма и передачи в разных диапазонах без отдельного подбора обвеса.

Описание ключевых характеристик. Основной рабочий диапазон HackRF Pro — примерно 100 кГц…6 ГГц, при этом схемотехника позволяет на уровне архитектуры тюнинг от условного нуля до порядка 7,1 ГГц, что полезно при лабораторных экспериментах и калибровке трактов. Устройство поддерживает частоту дискретизации до 20 MSPS по USB в стандартном 8‑битном режиме I/Q, с возможностью выбора полосы базовой частоты и регулировки усиления по приёму и передаче программно из таких пакетов как GNU Radio или SDR#. Важный практический момент — наличие программно управляемого питания антеннопорта (около 50 мА при 3,3 В) и разъёмов SMA для RF и внешнего тактирования, что позволяет легко строить синхронизированные системы или использовать общий опорный генератор для нескольких приборов.

Заводская экранировка радио‑секции снижает чувствительность тракта к внешним наводкам со стороны ПК или соседней аппаратуры и уменьшает паразитную «засветку» в спектре. Это особенно заметно при работе с широкополосным спектроанализом и при приёме слабых сигналов на фоне сильных помех. Усовершенствованная ВЧ‑часть даёт более ровную АЧХ по диапазону по сравнению с предыдущим поколением и устраняет характерный DC‑пик в центре спектра, что облегчает интерпретацию результатов для начинающих и экономит время специалистам при постобработке.

Реальные сценарии применения. В типичной лаборатории HackRF Pro Bundle используют как универсальный приёмопередатчик для отладки протоколов связи, анализа эфирной обстановки, тестирования устойчивости систем к помехам и эмуляции различных радиосценариев. SDR‑трансивер позволяет наблюдать, декодировать и воспроизводить широкий набор радиосигналов — от FM/AM и цифровых стандартов до телеметрии, Wi‑Fi‑подобных систем и спутниковых служб, в зависимости от применяемого программного обеспечения. При наличии дополнительных библиотек и ПО комплект используется в задачах исследования и моделирования GNSS, тестов радиорелейных и IoT‑систем, а также в учебных курсах по радиотехнике и цифровой обработке сигналов.

Для радио‑любителей и специалистов по HAM‑связи комплект закрывает сценарии приёма и передачи в любительских диапазонах с возможностью точной настройки фильтрации и усиления. При использовании опционального коммутатора антенн или таких аксессуаров, как OperaCake, можно строить многодиапазонные решения с автоматическим переключением трактов, что удобно для мониторинга нескольких диапазонов или проведения экспериментов с антенными системами. Поддержка популярных пакетов (GNU Radio, SDR#, другие SDR‑клиенты) ускоряет интеграцию в существующие стенды и позволяет использовать стандартные блок‑схемы обработки без глубокого погружения в низкоуровневое программирование железа.

Отличия от аналогов и предыдущих версий. По сравнению с HackRF One, версия Pro предлагает расширенный нижний диапазон примерно до 100 кГц, улучшенную линейность и более ровную амплитудно‑частотную характеристику по всему диапазону, что уменьшает необходимость в коррекции при измерениях. Наличие TCXO и переработанного тракта питания даёт более предсказуемое поведение при длительной работе, что важно для логгеров спектра и длительных записей сложных сигналов. Переход на USB‑C, дополнительная память и улучшенная защита радиопорта делают HackRF Pro Bundle более удобным и устойчивым инструментом для регулярной работы в инженерных задачах и лабораторных установках.

Технические характеристики

• Режим работы: полудуплекс (приём/передача)
• Частота дискретизации: до 20 MSPS (8 бит)
• Расширенный режим: 16 бит на низких скоростях
• Интерфейс: USB 2.0, USB Type-C
• Питание: от USB, макс. 0,01 кВт⋅ч/час
• Генератор: TCXO (термокомпенсированный)
• RF-разъёмы: SMA (антенна, тактирование)
• Управление усилением: программное
• Внутренняя логика: FPGA
• Экранирование: металлический корпус радиочасти
• ПО: GNU Radio, SDR#, др.
• Аксессуары: антенны SMA, коммутатор OperaCake (опция)
