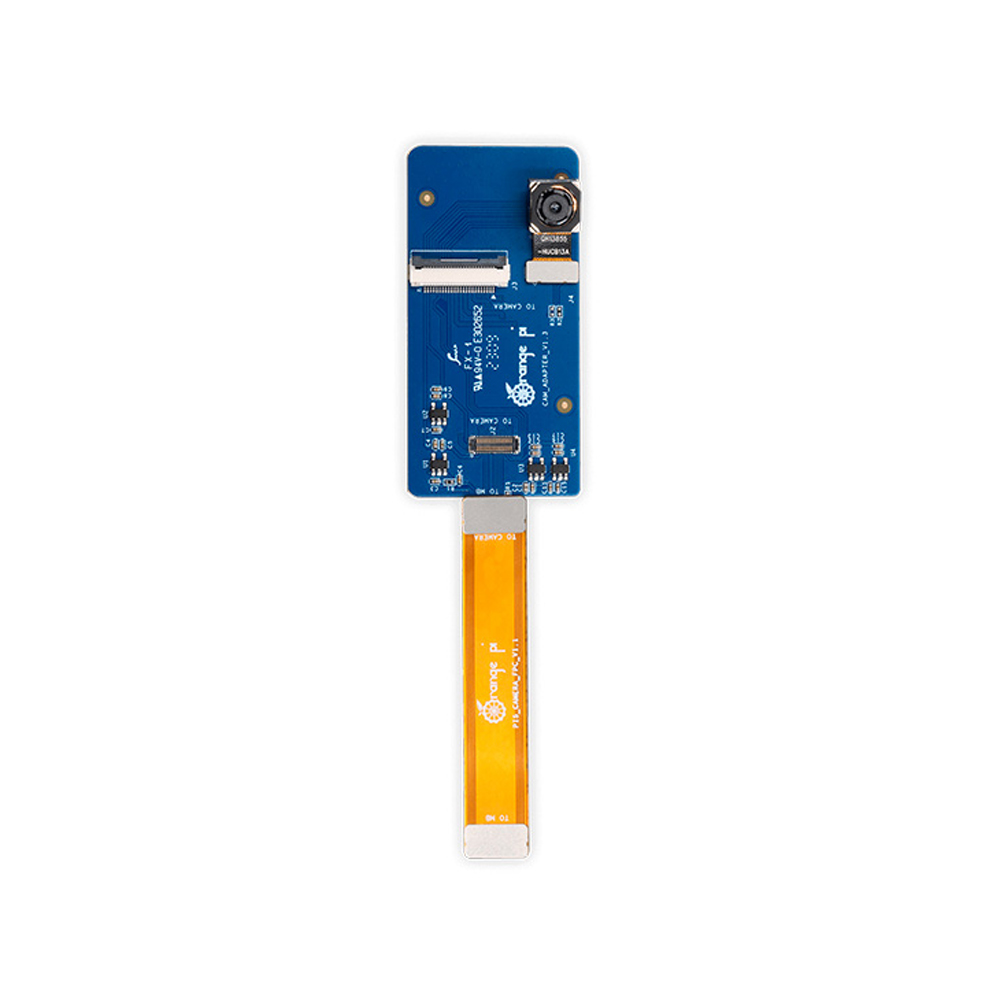

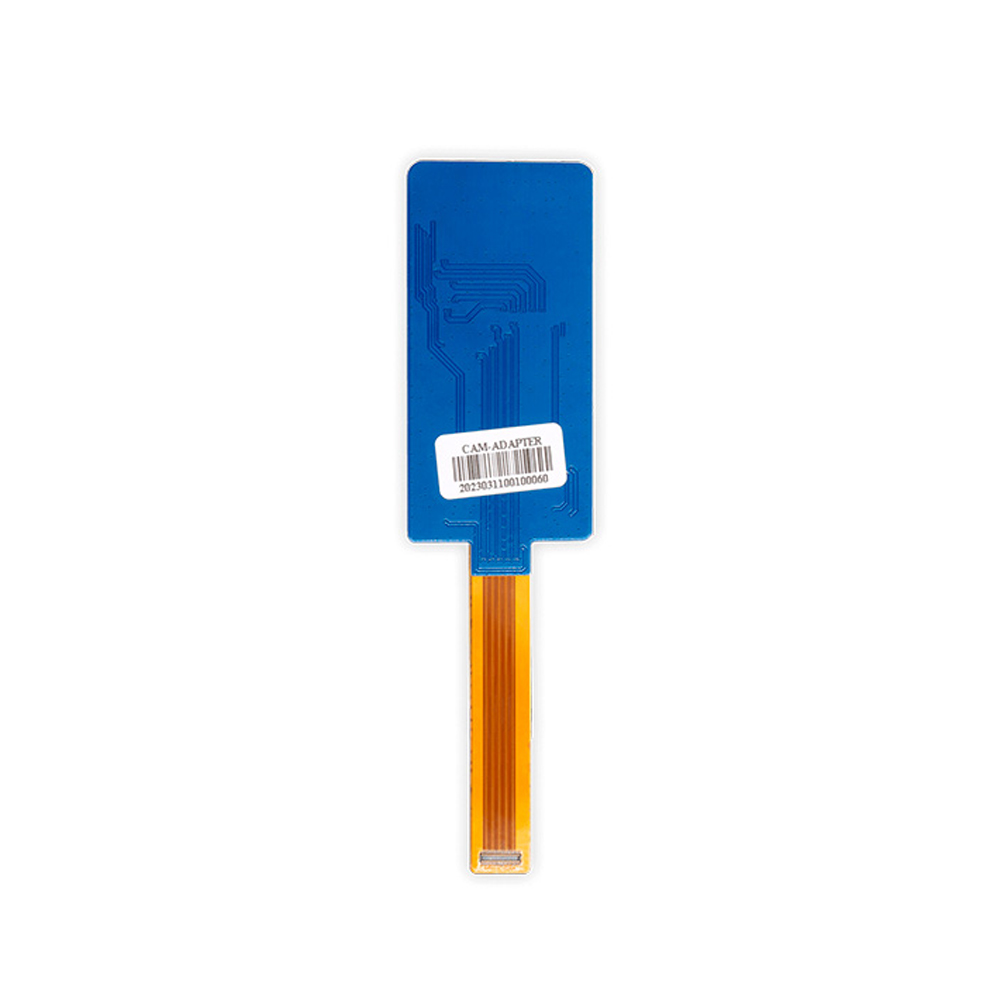

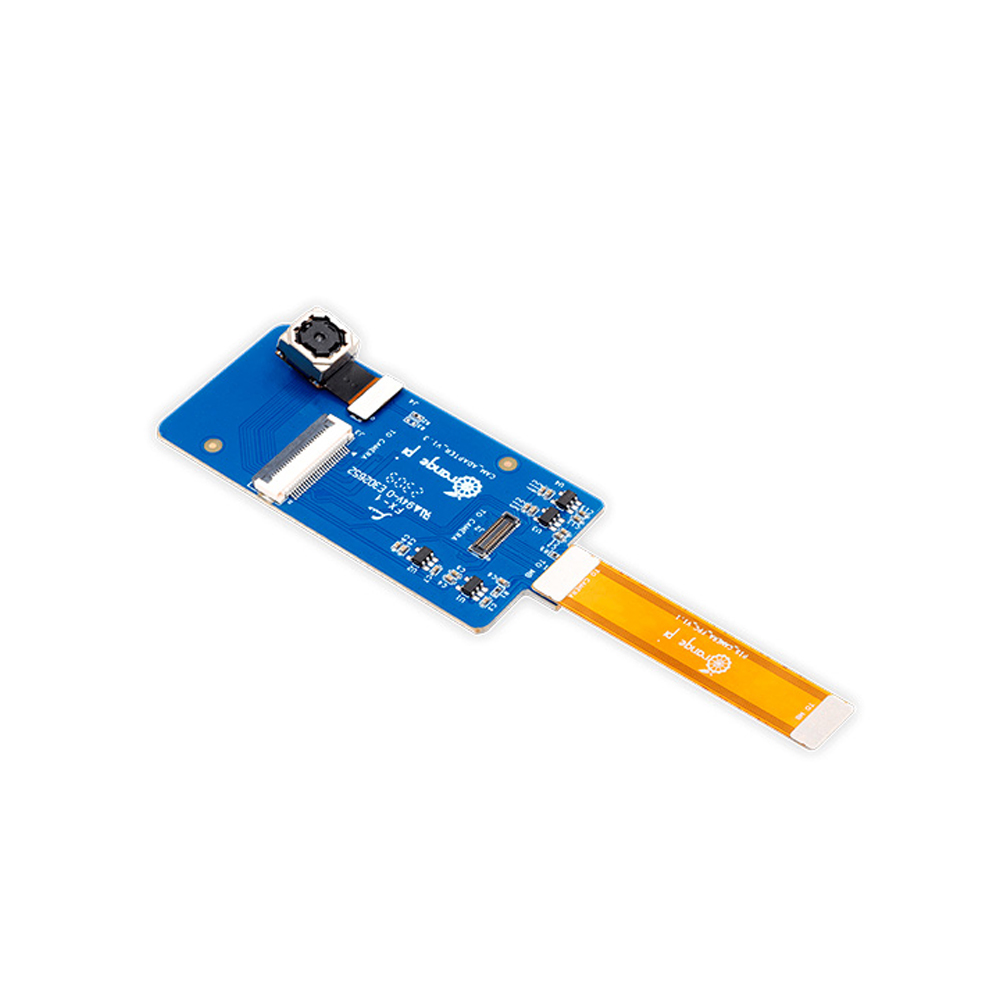

Камера Orange Pi 13Мп (13855) представляет собой модуль захвата изображения для одноплатных компьютеров Orange Pi 5, Orange Pi 5B и Orange Pi 5 Plus на базе процессоров RK3588 и RK3588S. Модуль подключается через 49-контактный разъём и формирует 10-битный поток RGB RAW для последующей обработки средствами платы и программного обеспечения.
Сенсор камеры имеет разрешение 13,2 МП с максимальным размером изображения 4224×3136. Помимо полнокадрового режима поддерживаются 10 МП 4224×2376, 4K2K 3840×2160, EIS 1080P 2112×1188 и EIS 720P 1408×792. Такое сочетание режимов позволяет использовать камеру для фотосъёмки, захвата видеопотока и задач машинного зрения, где требуется выбрать разрешение под вычислительную нагрузку одноплатного компьютера.
Оптическая часть камеры рассчитана на съёмку объектов на расстоянии от 0,1 м до бесконечности. Угол обзора 77,6° обеспечивает захват заметной части сцены без применения сверхширокоугольной оптики. Диафрагменное число F2 ±5% и относительная освещённость 450 мВ/люкс-сек. учитываются при подборе условий освещения для установки камеры в корпус, измерительный стенд или встроенное устройство.
Коэффициент искажений менее 1,5% подходит для проектов, где требуется сохранять геометрию объектов в кадре: систем технического зрения, считывания маркировки, контроля положения деталей и видеонаблюдения. Камера поддерживает коррекцию дефектных пикселей, автоматическую калибровку уровня чёрного, коррекцию затенения объектива и HDR с чередованием строк. Эти функции используются при обработке сцены с перепадами освещённости, неоднородной подсветкой или локальными засветками.
Передача изображения выполняется со скоростью 6-64 МГц. Управление экспозицией включает регулировку усиления, экспозиции и частоты кадров, а усиление составляет 63,4 дБ при 1x. Выходной сигнал 10-битный RGB RAW сохраняет исходные данные сенсора для применения алгоритмов цветокоррекции, анализа изображения и собственной обработки на Orange Pi.
Питание камеры разделено на линии AVDD 2,8 В, DOVDD 1,8 В и DVDD 1,2 В. В активном режиме модуль потребляет 199 мВт при съёмке с разрешением 13 МП и частотой 30 кадров в секунду при выключенном ISP. Потребление в режиме ожидания составляет 300 мкВт, а в режиме XSHUTDOWN: 1 мкВт. Камера подходит для встраиваемых проектов, где используется управление режимами работы и требуется снизить потребление между сеансами захвата изображения.
Кодированный вывод поддерживает аналоговое или цифровое видео. Модуль рассчитан на совместную работу именно с Orange Pi 5, Orange Pi 5B и Orange Pi 5 Plus, поэтому его можно применять при создании камерных систем на RK3588 и RK3588S: устройств компьютерного зрения, лабораторных стендов, систем распознавания объектов, устройств записи видео и проектов автоматизации.
Технические характеристики
- Тип оборудования: камера для одноплатного компьютера
- Тип сенсора: OV13855
- Разрешение сенсора: 13 МП
- Динамическое разрешение изображения: 4224×3136
- Поддерживаемые размеры изображения: 13,2 МП 4224×3136, 10 МП 4224×2376, 4K2K 3840×2160, EIS 1080P 2112×1188, EIS 720P 1408×792
- Глубина цвета: 10 бит
- Фокусное расстояние: 3000 мм
- Диафрагменное число: F2 ±5%
- Дистанция съёмки: от 0,1 м до бесконечности
- Угол обзора: 77,6°
- Искажение: менее 1,5%
- Относительная освещённость: 450 мВ/люкс-сек.
- Скорость передачи изображения: 6-64 МГц
- Баланс белого и обработка изображения: коррекция дефектных пикселей, автоматическая калибровка уровня чёрного, коррекция затенения объектива, HDR с чередованием строк
- Усиление: 63,4 дБ при 1x усилении
- Управление экспозицией: усиление, экспозиция, частота кадров
- Выходной сигнал: 10-битный RGB RAW
- Кодированный вывод: аналоговое или цифровое видео
- Интерфейс подключения: 49-контактный разъём
- Рабочее напряжение: AVDD 2,8 В, DOVDD 1,8 В, DVDD 1,2 В
- Активное потребление: 199 мВт при 13 МП, 30 кадрах/с и выключенном ISP
- Потребление в режиме ожидания: 300 мкВт
- Потребление в режиме XSHUTDOWN: 1 мкВт
- Совместимость: Orange Pi 5, Orange Pi 5B, Orange Pi 5 Plus
- Совместимые процессоры: RK3588, RK3588S
