Одноплатный компьютер Khadas VIM2 Pro v1.4

Одноплатный компьютер Khadas VIM2 Pro v1.4 представляет собой компактную SBC на базе SoC Amlogic S912, предназначенную для задач embedded-систем, где требуется баланс производительности и низкого энергопотребления. Подходит для промышленных контроллеров, медиа-шлюзов или прототипирования IoT-устройств в условиях ограниченного пространства. В реальных установках на производстве оно себя показывает стабильно при непрерывной работе, без перегрева при правильном охлаждении.

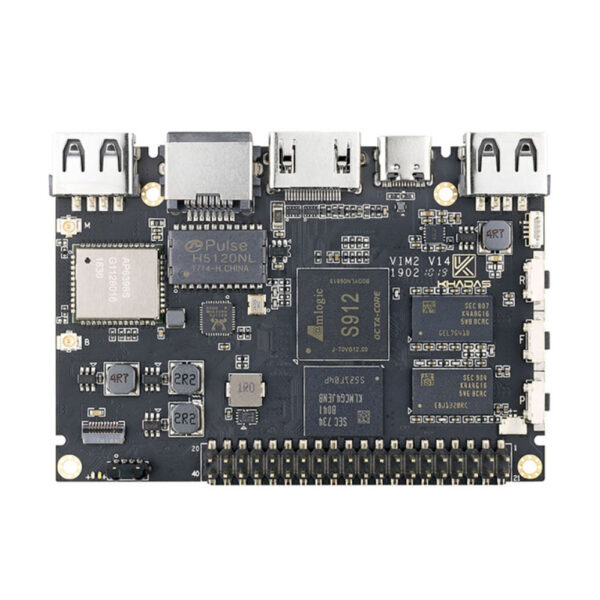

Конструктивно плата имеет размеры 82×58 мм, с 40-пиновым GPIO-хедером для подключения датчиков и актуаторов — стандартный шаг 2.54 мм упрощает интеграцию с шинами I2C, UART, PWM. Разъем для вентилятора с ШИМ-управлением позволяет регулировать скорость в три уровня, что на практике снижает шум и продлевает срок службы в шкафах управления. Питание через USB-C от 5-9 В (рекомендуется 5 В), с programmable current limit до 4 A, предотвращает сбои от просадок напряжения в длинных кабелях. Ethernet с WOL удобен для удаленного пробуждения в сетевых системах мониторинга.

Характеристики ориентированы на многозадачность: восьмиядерный ARM Cortex-A53 на 1.5 ГГц с Mali-T820MP3 GPU справляется с обработкой видео 4K@60Hz H.265/VP9, что полезно для видеонаблюдения или HMI-панелей. 3 ГБ DDR4 и 32 ГБ eMMC обеспечивают запуск Linux-дистрибутивов вроде Ubuntu или Armbian без свопинга. Wi-Fi AP6398S с 2×2 MIMO и RSDB позволяет параллельно принимать и передавать данные, повышая надежность в беспроводных сенсорных сетях; Bluetooth 5.0 расширяет радиус для периферии. На практике это значит, что плата держит стабильный ping в промышленном Wi-Fi с помехами от оборудования, но USB 2.0 хосты (900/500 мА) ограничивают скорость внешних накопителей — лучше использовать eMMC для логов.

В сценариях применения: в автоматизации станков — как шлюз для GPIO-расширений и Modbus over Ethernet; в системах видеоконтроля — декодирование потоков с камер без лагов; для прототипов дронов или роботов — MCU STM8S003 с SPI Flash 16 МБ упрощает кастомный загрузчик. Отличие от Raspberry Pi 4: ниже тепловыделение (idle ~1-2 Вт под нагрузкой до 6 Вт), компактнее форм-фактор, но слабее CPU в сырых вычислениях — выигрывает в медиа-задачах и энергосбережении.

Плата монтируется на M2-отверстия, pogo-пэды для MCU и VIN облегчают тестовые стенды без пайки. В эксплуатации ограничение — отсутствие USB 3.0, так что для быстрого трафика полагайтесь на Gigabit LAN. Поддержка mainline U-Boot и Linux 5.0+ гарантирует обновления без vendor-lock.

Технические характеристики

• SoC: Amlogic S912
• CPU: Octa Core ARM Cortex-A53 @1.5 ГГц
• GPU: Mali-T820MP3
• MCU: 8-bit STM8S003 с Programmable EEPROM
• SPI Flash: 16 МБ
• RAM: 3 ГБ DDR4
• eMMC: 32 ГБ
• Wi-Fi: AP6398S, 802.11b/g/n/ac 2×2 MIMO RSDB
• Bluetooth: 5.0
• LAN: 10/100/1000 Мбит/с, Wake-on-LAN
• IR Receiver: 2 канала
• HDMI: 2.0a Type-A, 4K@60 Гц, CEC
• TF Card: microSD до 128 ГБ
• USB 2.0 Host: 2 порта (900 мА / 500 мА)
• USB-C: DC IN, USB 2.0 OTG
• Входное напряжение: 5-9 В (рекомендуется 5 В)
• Current limit: программируемый, 3.0 A default (до 4.0 A)
• Cooling Fan Header: 4-pin 0.8 мм PWM
• RTC Battery: JST 2-pin 0.8 мм
• GPIO: 40-pin 2.54 мм (USB, I2C, UART и др.)
• Размеры: 82 x 58 x 11.5 мм
• Вес: 28.5 г
• OS: Mainline Linux 5.0+, Ubuntu 18.04, Armbian, Android 7.1
