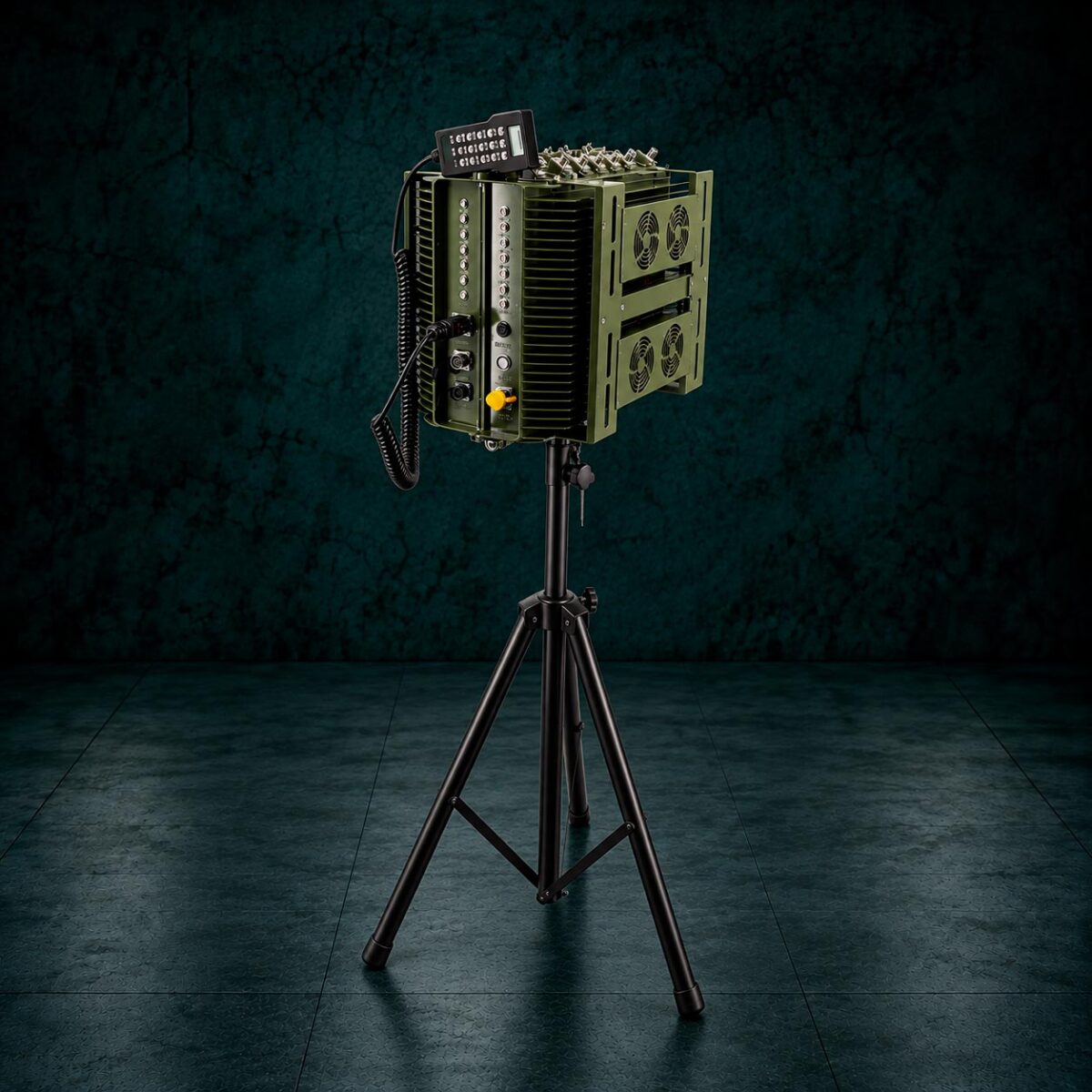

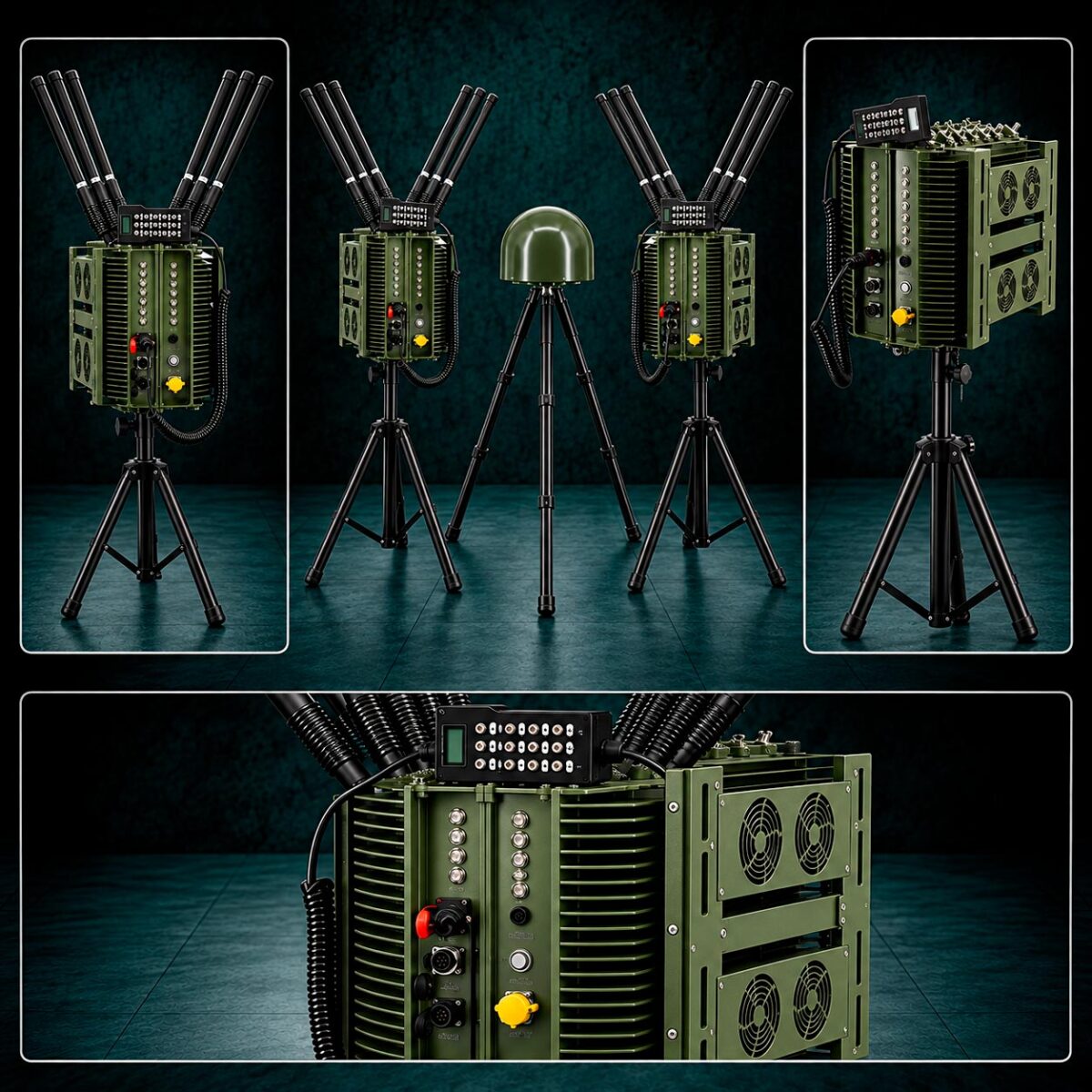

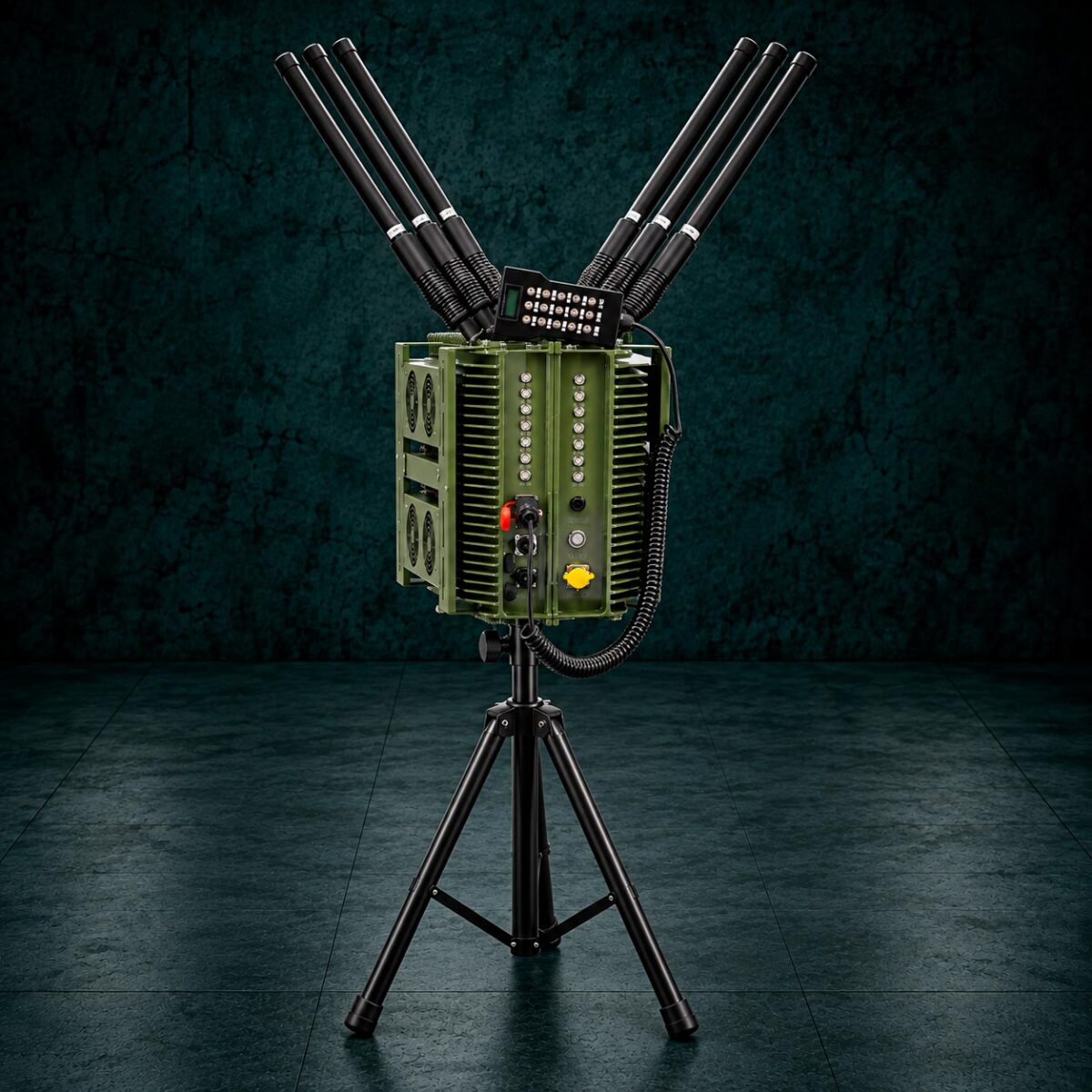

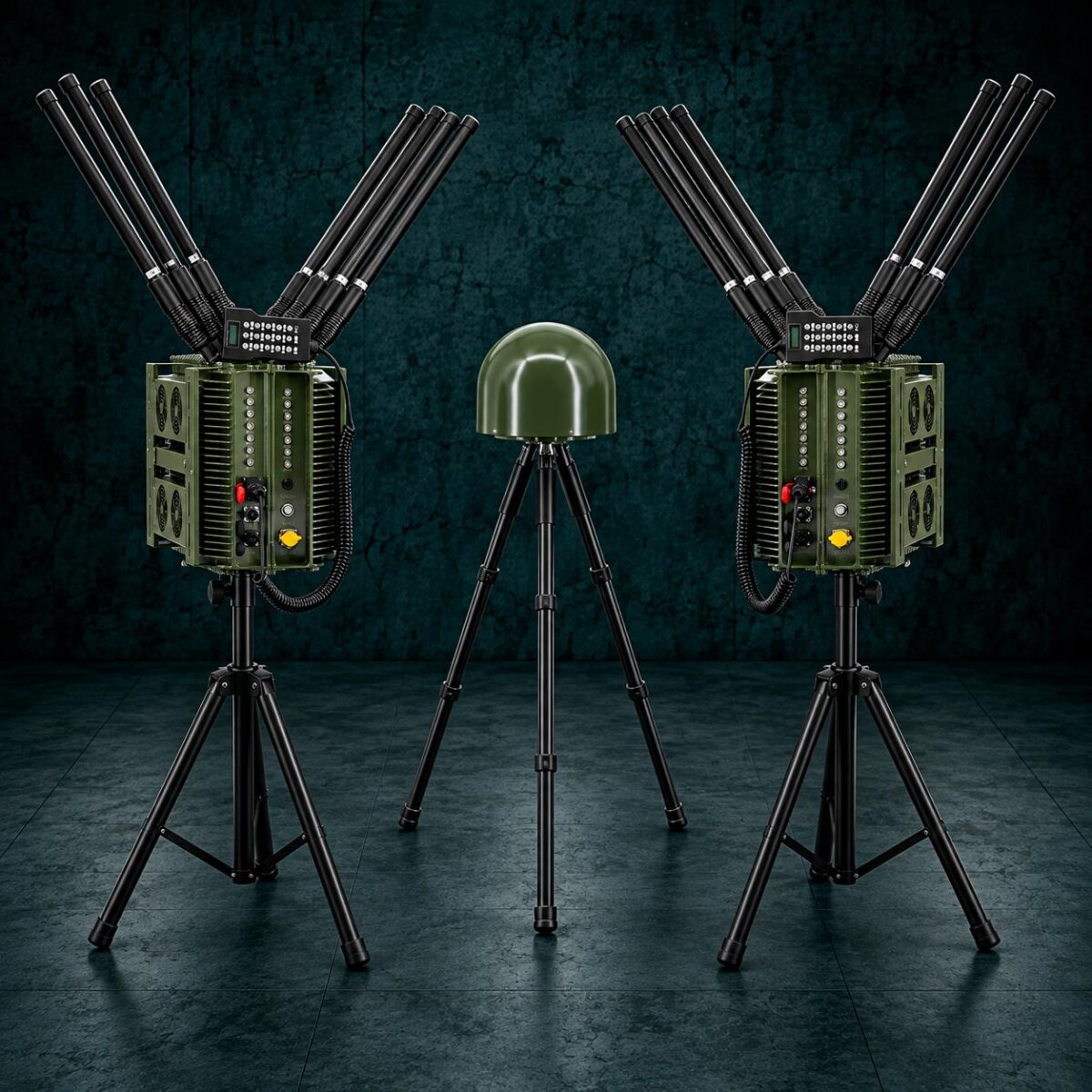

Стационарный комплекс радиоэлектронного противодействия «Клеть 4-20К» с интегрированным детектором предназначен для круглосуточной автоматизированной охраны объектов от беспилотных летательных аппаратов. Система перекрывает спектр радиочастот от 200 до 7200 МГц и развивает суммарную мощность от 200 до 2000 Вт. Купольный пассивный детектор непрерывно сканирует воздушное пространство в секторе 360 градусов, анализируя эфир на наличие характерных сигнатур. При фиксации радиоизлучающей цели оборудование самостоятельно инициирует процедуру подавления без участия оператора, что критически важно для отражения внезапных атак.
Архитектура генератора помех поддерживает конфигурацию от 4 до 20 независимых каналов с базовой комплектацией на 20 ячеек. Каждый канал функционирует автономно и выдает от 50 до 100 Вт выходной мощности. Старшие конфигурации построены по двухблочной схеме с физическим разделением диапазонов для минимизации взаимных наводок. Первый модуль закрывает сотовую связь, системы спутниковой навигации и коммерческие радиоканалы. Второй модуль генерирует помехи для сетей Wi-Fi, протоколов управления FPV-платформами и каналов передачи цифрового видео. Одновременное воздействие на все критичные полосы лишает беспилотник резервных линий связи и принуждает его к немедленной посадке.
Интегрированный купольный детектор обеспечивает время реакции системы на уровне 1-2 секунд с момента появления цели в зоне контроля. Пассивный принцип работы детектора гарантирует скрытность комплекса и отсутствие демаскирующих признаков до момента включения генераторов помех. Управление подавлением осуществляется в полностью автоматическом режиме на основе заложенных алгоритмов классификации угроз. Для ручного вмешательства и диагностики в состав системы входит выносной пульт контроля. Оператор может использовать этот пульт для корректировки параметров работы, принудительного отключения отдельных частотных ячеек или перевода комплекса в дежурный режим.
Излучение формируется направленными антеннами, обеспечивающими прирост усиления 3-5 дБ по сравнению со всенаправленными излучателями. Концентрация энергии в заданных секторах гарантирует подавление сигналов спутниковой навигации GPS и ГЛОНАСС на удалении до 3000 метров. Каналы управления и передачи видеопотока коммерческих дронов блокируются на дистанции от 500 до 1500 метров. Скоростные модификации FPV-аппаратов удается нейтрализовать на рубеже 800-1200 метров, предотвращая их проникновение в охраняемую зону. Точная юстировка антенн при монтаже позволяет сформировать оптимальную диаграмму направленности с учетом рельефа местности и окружающих построек.
Корпус базовых блоков имеет степень защиты IP66, обеспечивая полную пыле- и влагонепроницаемость внутренних компонентов. Активная принудительная система охлаждения поддерживает стабильный температурный режим усилительных каскадов при непрерывной работе под максимальной нагрузкой. Оборудование сохраняет работоспособность при экстремальных температурах окружающей среды от -50 до +50 °C. Модульная конструкция допускает оперативную замену отдельных усилительных блоков в полевых условиях без демонтажа всей системы и без применения специализированного инструмента. Развертывание комплекса на неподготовленной позиции и настройка параметров занимают 10-15 минут. Питание осуществляется от промышленной сети 220 В или от автономных генераторов 28 В через комплектный инвертор.
Производитель изготавливает оборудование под конкретное техническое задание заказчика. Инженеры подбирают оптимальный набор частотных диапазонов и настраивают раскладку мощности, учитывая локальную радиообстановку и преобладающие типы угроз на охраняемом объекте. Наличие сертификата Государственной комиссии по радиочастотам подтверждает соответствие технических параметров действующему законодательству и допускает легальную эксплуатацию комплекса. Поставка включает полный пакет разрешительной документации, комплекты заземления и монтажной фурнитуры для установки на мачты или крыши зданий. Индивидуальный подход к компоновке каналов исключает паразитное воздействие на легитимные системы связи самого предприятия.
Автоматизация процесса обнаружения и подавления позволяет интегрировать систему в общие контуры безопасности критической инфраструктуры без привлечения постоянного дежурного расчета. Комплекс оптимально подходит для прикрытия периметра промышленных предприятий, складов горюче-смазочных материалов и узлов связи, где требуется гарантированная защита от разведывательных и ударных дронов в любое время суток. Срабатывание детектора и последующая генерация помех фиксируются в системном журнале, что обеспечивает возможность последующего анализа инцидентов. Интеграция с внешними системами видеонаблюдения позволяет автоматически поворачивать камеры в сектор сработавшего детектора для визуальной идентификации нейтрализованного аппарата.
Характеристики
- Производитель: РЭБ Клеть
- Название модели: Клеть 4-20К с детектором
- Страна бренда: Россия
- Страна производителя: Россия
- Тип устройства: Стационарный комплекс РЭБ с автодетектором
- Количество каналов подавления: от 4 до 20 (базовая 20 каналов, два блока НЧ и ВЧ)
- Суммарная выходная мощность: 200-2000 Вт
- Мощность на канал: 50-100 Вт
- Частотный диапазон: 200-7200 МГц
- Тип детектора: купольный пассивный
- Угол обзора детектора: 360 градусов
- Режим работы детектора: автозапуск РЭБ при обнаружении
- Время реакции детектора: 1-2 секунды
- Дальность подавления GPS и ГЛОНАСС: до 3000 м
- Дальность подавления управления и видео: 500-1500 м
- Дальность подавления FPV-дронов: 800-1200 м
- Тип антенн: направленные
- Прирост усиления антенн: 3-5 дБ
- Количество антенн: по числу каналов
- Система охлаждения: активное принудительное
- Степень защиты корпуса: IP66
- Диапазон рабочих температур: от -50 до +50 °C
- Тип питания: 220 В AC, 28 В DC через инвертор
- Время развертывания: 10-15 минут
- Тип управления: автоматическое и ручной пульт
- Конструкция: модульная с возможностью замены блоков
- Разрешительные документы: сертификат ГКРЧ
