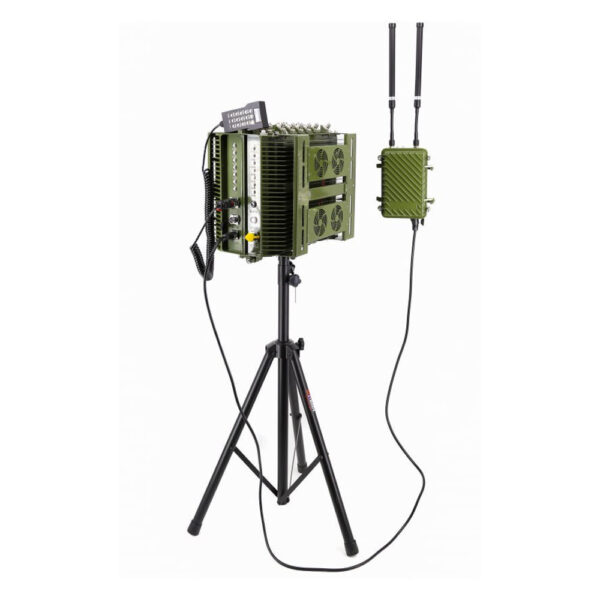

РЭБ Скания D14 GEN1 100-5800 МГц с детектором ОКО 360

Комплекс радиоэлектронного противодействия Скания D14 GEN1 разработан для обеспечения защиты стратегических объектов и мобильных групп от атак беспилотных летательных аппаратов различных типов. Система объединяет 14-канальный передатчик помех суммарной мощностью 700 Вт с детектором ОКО 360, что позволяет не только блокировать каналы управления и навигации дронов, но и заблаговременно обнаруживать воздушные цели в зоне ответственности.

Архитектура комплекса построена на принципе многодиапазонного подавления с покрытием спектра от 100 до 5800 МГц. Каждый из 14 каналов генерирует направленные помехи мощностью 50 Вт в своем частотном сегменте, перекрывая диапазоны 100-200, 200-300, 300-400, 400-500, 650-800, 800-950, 950-1100, 1100-1300, 1300-1500, 2400-2600, 3200-3400, 4700-4900, 5100-5300 и 5700-5800 МГц. Такое распределение мощности охватывает частоты управления коммерческих дронов типа DJI Mavic, FPV-дронов на стандартных и нестандартных частотах, а также каналы спутниковой навигации GPS и ГЛОНАСС.

Детектор ОКО 360 работает в пассивном режиме радиомониторинга, анализируя электромагнитный спектр в диапазонах 900-1500 МГц, 2400-2500 МГц и 5100-5900 МГц. Круговой обзор позволяет фиксировать сигналы беспилотников на удалении до 1 километра и более в зависимости от мощности передатчика цели и условий распространения радиоволн. После идентификации угрозы система автоматически активирует соответствующие каналы подавления, минимизируя время реакции и исключая ручное вмешательство оператора в критических ситуациях.

Конструктивное исполнение корпуса соответствует степени защиты IP66, что обеспечивает работоспособность в условиях атмосферных осадков, запыленности и температурных колебаний от -20 до +70 градусов Цельсия. Металлический корпус габаритами 447×357×203 мм весит 20-22 кг без учета антенных систем длиной 950 мм. Активное охлаждение реализовано через систему из 8 вентиляторов, предотвращающих перегрев передающих модулей при длительной эксплуатации.

Комплекс рассчитан на круглосуточное применение в стационарном и мобильном вариантах размещения. Стационарная установка выполняется на треногу или кронштейн, мобильный вариант предполагает монтаж на бронетехнику, грузовые или легковые транспортные средства с питанием от бортовой сети через инвертор 220 В или напрямую от источника постоянного тока 28 В. Дальность эффективного подавления достигает 3000 метров, при этом радиус формирования зоны блокировки навигационных сигналов может быть больше в зависимости от рельефа местности и применяемой антенной конфигурации.

В реальных сценариях применения система демонстрирует способность одновременно противодействовать нескольким целям, работающим на разных частотах, что критично при групповых атаках FPV-дронов или комбинированном использовании разведывательных и ударных беспилотников. Защита по коэффициенту стоячей волны предотвращает повреждение передающих трактов при неправильном подключении антенн или их неисправности. Обязательным требованием эксплуатации является заземление корпуса и антенных систем при уличной установке, а также проверка подключения всех антенн перед подачей питания.

Технические характеристики

• Общая мощность подавления: 700 Вт
• Мощность каждого канала: 50 Вт
• Частотный диапазон: 100-5800 МГц
• Канал 1: 100-200 МГц, 50 Вт
• Канал 2: 200-300 МГц, 50 Вт
• Канал 3: 300-400 МГц, 50 Вт
• Канал 4: 400-500 МГц, 50 Вт
• Канал 5: 650-800 МГц, 50 Вт
• Канал 6: 800-950 МГц, 50 Вт
• Канал 7: 950-1100 МГц, 50 Вт
• Канал 8: 1100-1300 МГц, 50 Вт
• Канал 9: 1300-1500 МГц, 50 Вт
• Канал 10: 2400-2600 МГц, 50 Вт
• Канал 11: 3200-3400 МГц, 50 Вт
• Канал 12: 4700-4900 МГц, 50 Вт
• Канал 13: 5100-5300 МГц, 50 Вт
• Канал 14: 5700-5800 МГц, 50 Вт
• Тип детектора: ОКО 360
• Частоты обнаружения детектора: 900-1500 МГц, 2400-2500 МГц, 5100-5900 МГц
• Дальность подавления: до 3000 метров
• Дальность обнаружения: от 1000 метров (зависит от типа БПЛА)
• Блокируемые сигналы: каналы управления БПЛА, GPS/ГЛОНАСС, каналы передачи изображения и звука
• Питание: 220 В переменного тока / 28 В постоянного тока
• Материал корпуса: металл
• Степень защиты корпуса: IP66
• Система охлаждения: активная, 8 вентиляторов
• Рабочая температура: от -20°C до +70°C
• Экстремальная температура: от -40°C до +80°C
• Габариты без антенн: 447 × 357 × 203 мм
• Вес без антенн: 20-22 кг
• Длина антенн: 950 мм
• Длина антенного кабеля: 2 метра (опционально)
• Регулировка мощности: нет
• Защита по КСВ: есть
• Режим работы: круглосуточный
• Варианты установки: стационарный (тренога, кронштейн), мобильный (на транспортные средства)
• Заземление: обязательно при уличной установке
• Комплектация: с треногой
