РЭБ Скания D20 100-6200 МГц детектором Сфера

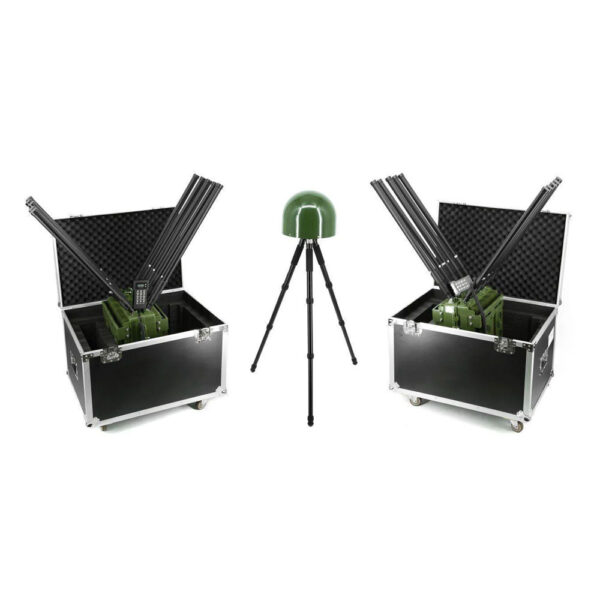

Комплекс РЭБ Скания D20 относится к стационарным системам радиоэлектронного противодействия, разработанным для нейтрализации беспилотных летательных аппаратов в режиме круглосуточной эксплуатации. Система охватывает частотный диапазон 100-6200 МГц и развивает суммарную выходную мощность 1000 Вт, распределенную по двадцати независимым каналам подавления. В комплект входит автоматический детектор-определитель купольного типа Сфера, обеспечивающий пассивное обнаружение радиоизлучающих целей в секторе 360 градусов с последующим запуском системы подавления без участия оператора.

Архитектура комплекса построена на двухблочной схеме с разделением частотных диапазонов. Первый блок покрывает низкочастотный сегмент от 100 до 1620 МГц десятью каналами по 150 МГц каждый, включая диапазоны GSM (900-1100 МГц), GPS/ГЛОНАСС (1160-1620 МГц) и коммерческие радиоканалы 400-850 МГц. Второй блок работает в высокочастотной области 2300-6200 МГц, перекрывая WiFi 2.4 ГГц (2300-2500 МГц), частоты FPV-систем 3.3 ГГц и диапазон 5.1-5.9 ГГц, используемый современными дронами для управления и передачи видеопотока. Такое распределение обеспечивает одновременное воздействие на все критически важные частоты, исключая возможность переключения БПЛА на резервные каналы связи.

Эффективная дальность подавления достигает 3000 метров по навигационным спутниковым системам, что приводит к потере позиционирования дроном и активации режима возврата на точку взлета или экстренной посадки. Каналы управления и видеопередачи блокируются на расстояниях 500-1500 метров в зависимости от мощности передатчика БПЛА и условий прохождения радиоволн. Для FPV-дронов, работающих на низких частотах с относительно слабыми передатчиками, радиус эффективного подавления составляет 800-1200 метров, что дает достаточное время на обнаружение и нейтрализацию угрозы до входа в зону поражения.

Детектор Сфера осуществляет непрерывный мониторинг четырех основных диапазонов: 900-1500 МГц, 2400-2500 МГц, 3300 МГц и 5100-5900 МГц. Купольная конфигурация антенной системы позволяет обнаруживать источники излучения с любого направления без необходимости механического сканирования. При фиксации характерного сигнала беспилотника система автоматически передает команду на активацию соответствующих каналов подавления, сокращая время реакции до 1-2 секунд. Встроенные алгоритмы фильтрации исключают ложные срабатывания от легальных источников радиоизлучения, таких как базовые станции сотовой связи или WiFi-роутеры.

Корпус изготовлен по стандарту IP66, что гарантирует полную защиту от проникновения пыли и струй воды под давлением. Активная система терморегуляции с принудительным обдувом поддерживает стабильный температурный режим усилителей мощности при непрерывной работе в диапазоне внешних температур от -40°C до +50°C. Электропитание осуществляется от сети 220 В переменного тока, также предусмотрена возможность подключения к инвертору напряжением 28 В постоянного тока для мобильного применения на транспортных средствах или работы от автономных генераторов.

Практическое использование комплекса включает защиту периметров военных объектов, нефтегазовых сооружений, электроподстанций и других критически важных объектов инфраструктуры от разведывательных полетов и доставки взрывных устройств беспилотниками. Стационарное размещение на треноге или кронштейне обеспечивает контроль воздушного пространства в радиусе до 3 километров. При установке на бронетранспортер, танк или грузовой автомобиль система сопровождает колонны техники, создавая защитный купол в движении. Время развертывания из транспортного положения не превышает 10-15 минут и включает установку антенн, подключение питания и верификацию работоспособности всех каналов.

Модульная конструкция позволяет заменять отдельные усилительные блоки без демонтажа всей системы. Набор из десяти направленных антенн обеспечивает оптимальное согласование с частотными диапазонами и повышает коэффициент усиления на 3-5 дБ по сравнению с всенаправленными решениями. Обязательное заземление корпуса защищает электронику от грозовых разрядов и электростатических наводок.

Технические характеристики

• Тип оборудования: Стационарный комплекс радиоэлектронного подавления БПЛА
• Частотный диапазон подавления: 100-6200 МГц
• Количество каналов подавления: 20 (10 НЧ + 10 ВЧ)
• Суммарная выходная мощность: 1000 Вт
• Блок 1 НЧ диапазон: 100-200, 200-300, 300-400, 400-550, 550-700, 700-850, 900-1100, 1160-1310, 1310-1460, 1460-1620 МГц
• Блок 2 ВЧ диапазон: 2300-2500, 3160-3360, 3360-3560, 4900-5100, 5100-5300, 5300-5500, 5500-5700, 5700-5850, 5850-6000, 6000-6200 МГц
• Тип детектора: Сфера (купольный, 360°)
• Диапазон обнаружения детектора: 900-1500 МГц, 2400-2500 МГц, 3300 МГц, 5100-5900 МГц
• Режим работы детектора: Автоматический запуск РЭБ при обнаружении угрозы
• Дальность подавления GPS/ГЛОНАСС: до 3000 м
• Дальность подавления каналов управления и видео: 500-1500 м
• Дальность подавления FPV-дронов: 800-1200 м
• Режим работы: Круглосуточный
• Система охлаждения: Активное принудительное
• Степень защиты корпуса: IP66 (пыле-/влагонепроницаемый)
• Диапазон рабочих температур: от -40°C до +50°C
• Электропитание: 220 В AC / 28 В DC (через инвертор)
• Потребляемая мощность: 1,2 кВт⋅ч
• Время развертывания: 10-15 минут
• Количество антенн в комплекте: 10 шт
• Тип управления: Автоматический с ручным пультом контроля
• Конструкция: Модульная с возможностью замены блоков
• Требования безопасности: Обязательное заземление корпуса
