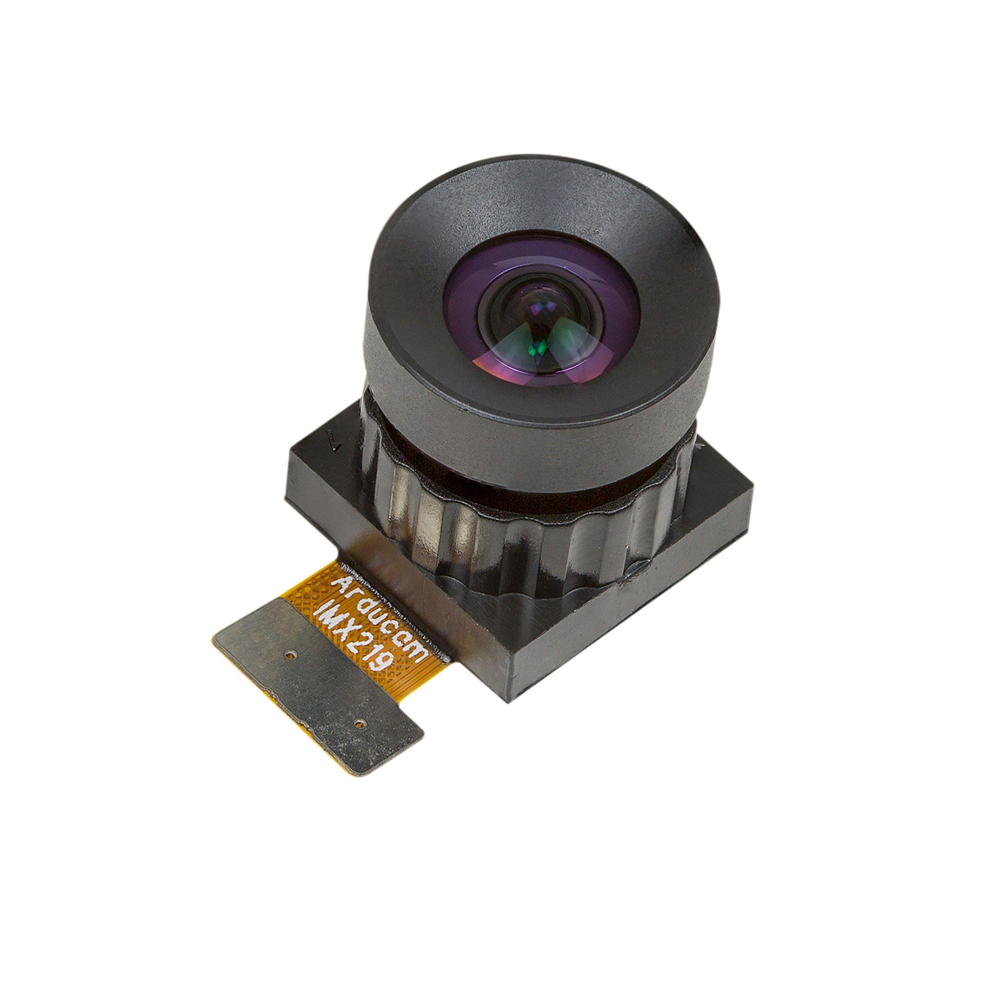

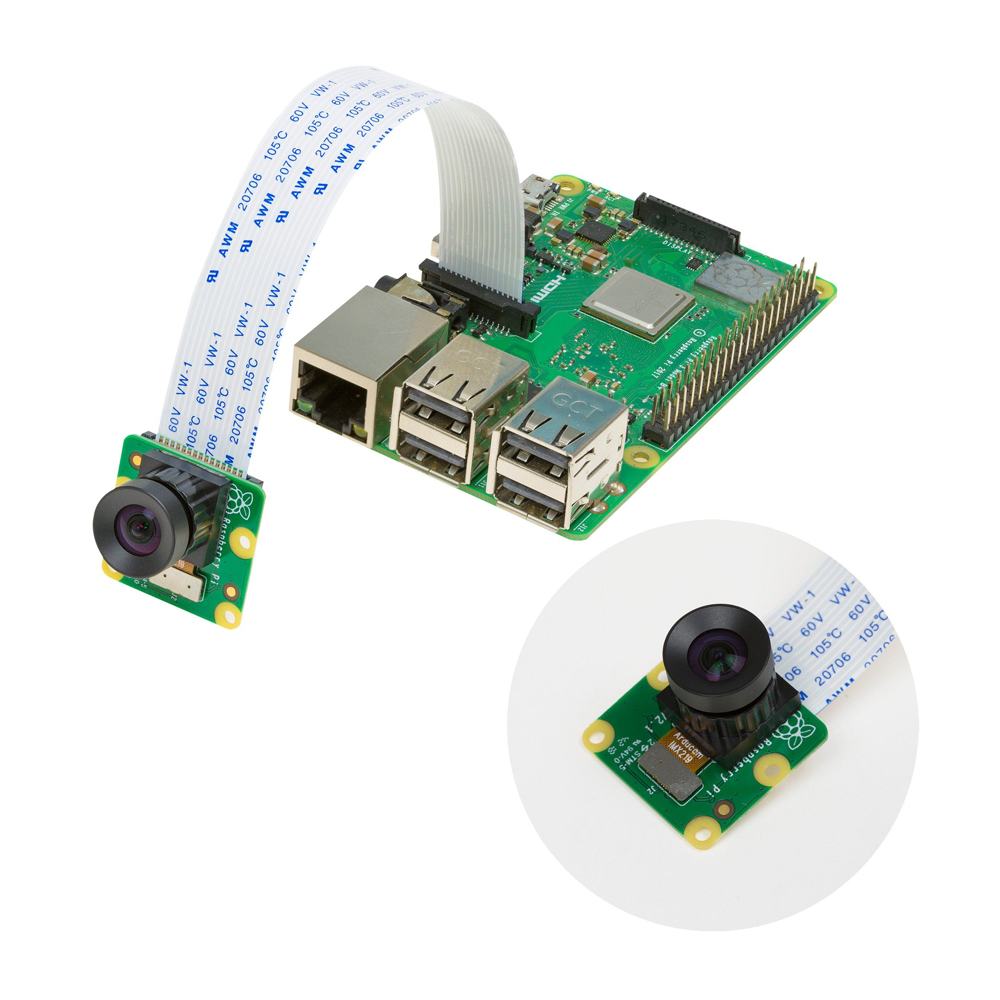

Модуль камеры на сенсоре Sony IMX219 предназначен для замены стандартного модуля IMX219 в камере Raspberry Pi V2 или Nvidia Jetson Nano. Такая замена позволяет использовать оптику с искажениями менее 3%, сохранив программно-аппаратную часть, ранее созданную для камеры Raspberry Pi V2. Модуль подходит для проектов, в которых требуется изменить оптические характеристики камеры без перехода на другой сенсор.
Ключевая особенность модуля заключается в сочетании угла обзора 75° и линзы с искажениями менее 3%. Такая оптика применима в задачах, где требуется передавать геометрию наблюдаемых объектов с ограниченным уровнем оптических искажений. Эффективное фокусное расстояние EFL составляет 2,8 мм, относительное отверстие F.NO составляет 2,8. Эти параметры определяют оптическую конфигурацию сменного модуля.
Сенсор Sony IMX219 имеет разрешение 8 Мп и оптический формат 1/4″. В максимальном разрешении заявлена частота 30 кадров/с. Для FullHD указаны 60 кадров/с, для 720p доступны 180 кадров/с. Выбор разрешения позволяет настроить съёмку под задачу: использовать максимальное разрешение для получения детализированных кадров либо выбирать режим с более высокой частотой для наблюдения за движением.
Передача данных осуществляется через двухлинейный интерфейс MIPI CSI-2. Модуль поддерживает форматы RAW8 и RAW10, которые можно использовать в программной обработке изображения. При замене штатного модуля сохраняется основа существующего проекта на Raspberry Pi V2, поэтому применение сменной оптики связано прежде всего с требованиями к изображению и полю зрения камеры.
Встроенный ИК-фильтр рассчитан на съёмку в видимом свете. Модуль можно применять для визуального контроля объектов, получения изображений для последующей обработки и наблюдения за движущимися деталями. При выборе режима съёмки доступны указанные сочетания разрешения и частоты кадров: от 30 кадров/с в максимальном разрешении до 180 кадров/с при 720p.
Технические характеристики
- Назначение: замена стандартного модуля IMX219

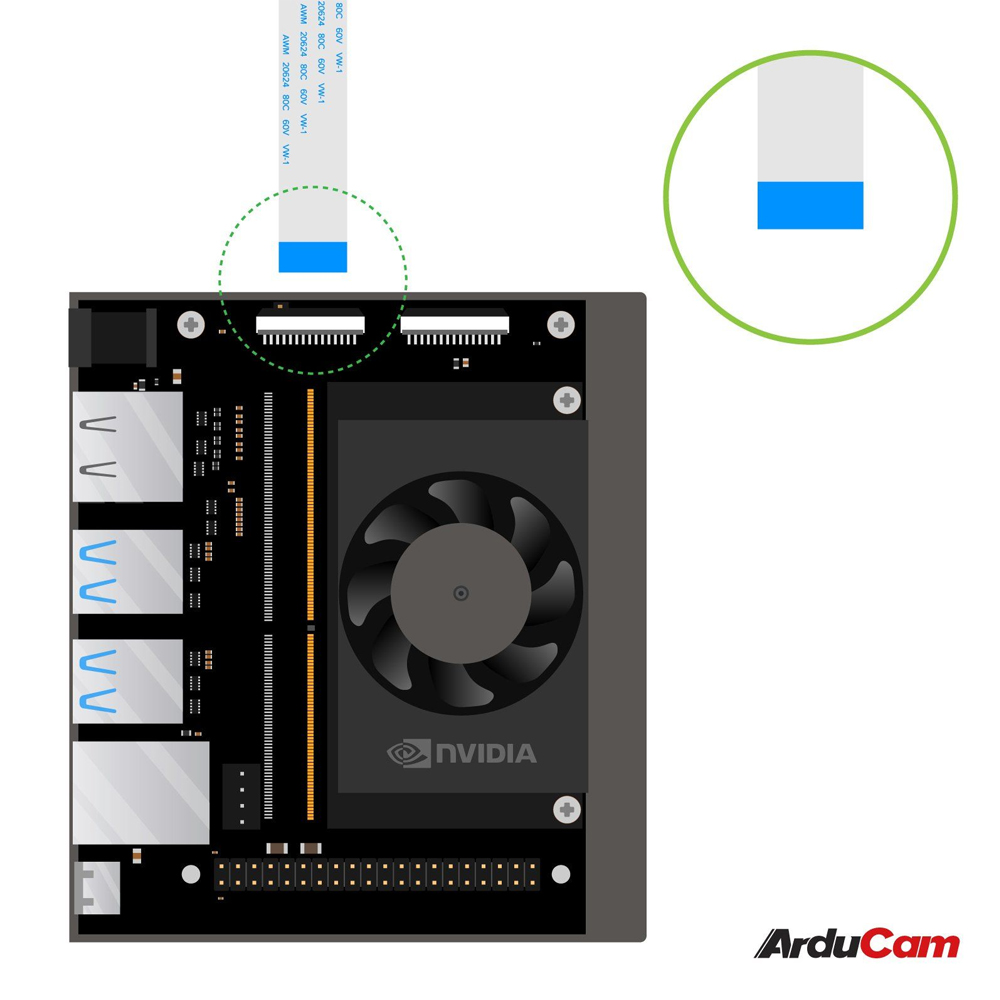

- Совместимость: камера Raspberry Pi V2, Nvidia Jetson Nano
- Сохранение существующей программно-аппаратной части: для проектов на камере Raspberry Pi V2
- Производитель сенсора: Sony
- Модель сенсора: IMX219
- Разрешение сенсора: 8 Мп
- Оптический формат сенсора: 1/4″
- Частота кадров: 30 кадров/с в максимальном разрешении, 60 кадров/с в FullHD, 180 кадров/с в 720p
- Форматы данных: RAW8, RAW10
- Эффективное фокусное расстояние EFL: 2,8 мм
- Относительное отверстие F.NO: 2,8
- Угол обзора: 75°
- Оптические искажения: менее 3%
- Интерфейс: двухлинейный MIPI CSI-2
- ИК-фильтр: встроенный
- Спектральная область съёмки: видимый свет
