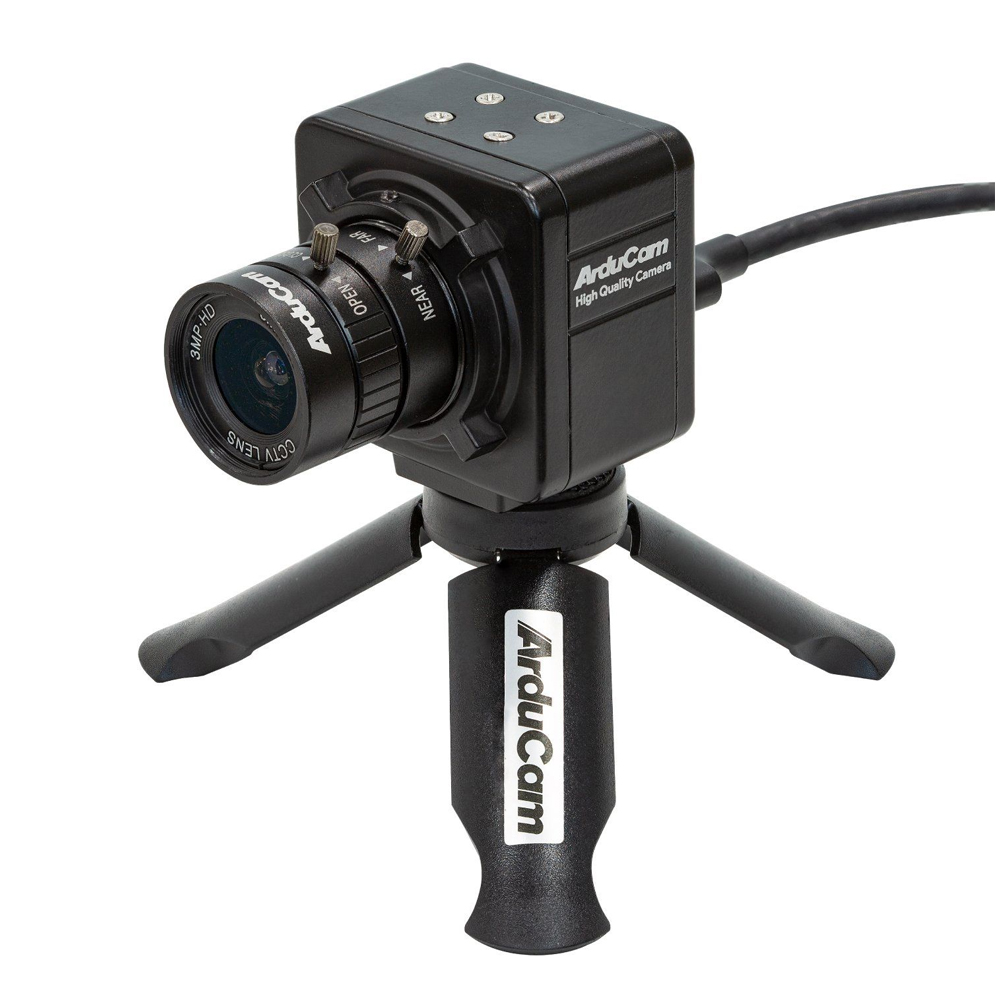

Arducam IMX477 представляет собой комплект камеры для Raspberry Pi с объективом, металлическим корпусом и штативом. Набор предназначен для проектов, в которых требуется установить камеру отдельно от одноплатного компьютера и соединить устройства через комплектный удлинитель. Вместе с камерой поставляются два модуля удлинения интерфейса и HDMI-кабель, поэтому компоненты для такого подключения уже включены в состав набора.
Основой камеры служит сенсор IMX477 оптического формата 1/2,3 дюйма с диагональю 7,857 мм. Разрешение составляет 4056 × 3040 пикселей, или 12,3 Мп, размер отдельного пикселя равен 1,55 × 1,55 мкм. Такое разрешение позволяет получать изображения для последующего просмотра и обработки с сохранением деталей в пределах исходного кадра. Камера работает в видимом диапазоне света, что определяет её назначение для съёмки освещённых объектов и сцен.
Для сенсора перечислены режимы полного разрешения при 60 кадрах/с, 4K2K при 60 кадрах/с и 1080p при 240 кадрах/с. Эти параметры описывают сочетания размера изображения и частоты кадров, приведённые для камеры в технических данных. Интерфейс подключения обозначен как четырёхлинейный MIPI CSI-2. Частоты кадров относятся к указанным режимам камеры; отдельные параметры их реализации на Raspberry Pi в составе комплекта не приведены.

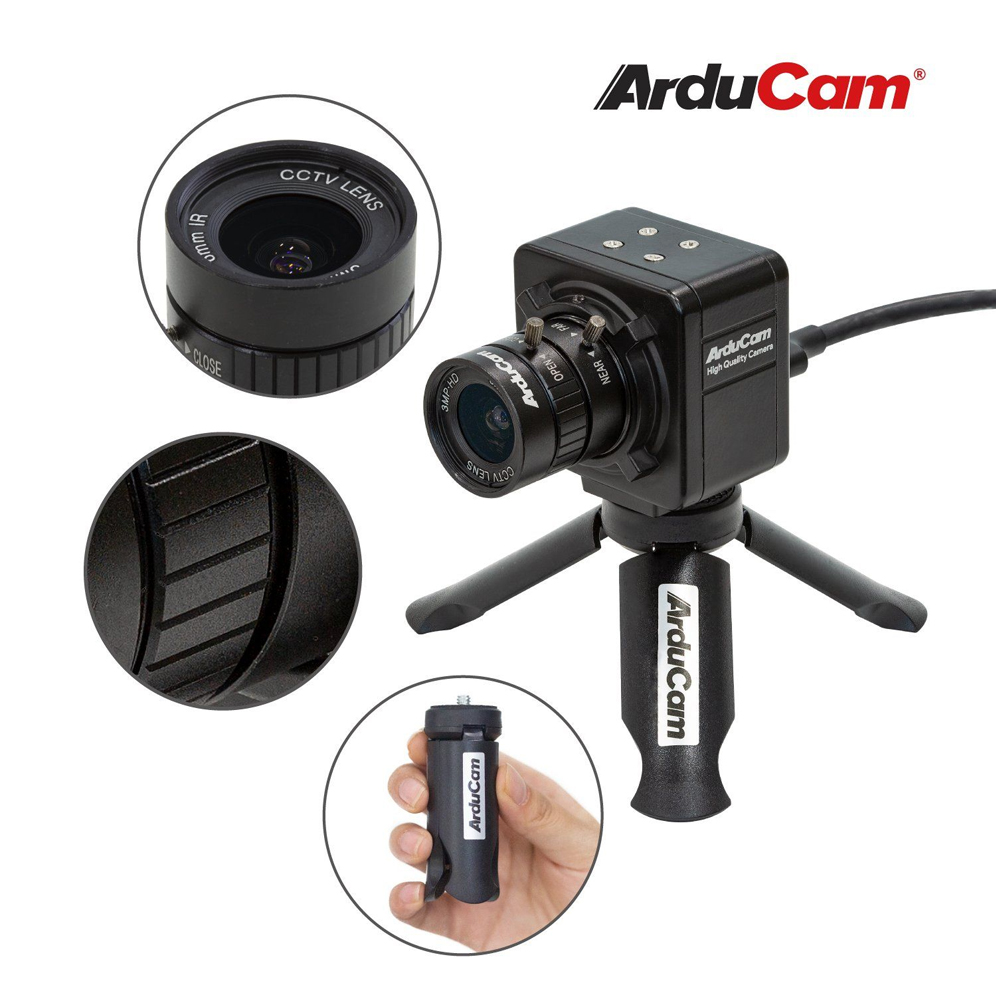

В комплект входит объектив с фокусным расстоянием 6 мм и углом обзора 65°. Оптика рассчитана на формат 1/2,3 дюйма, соответствующий указанному формату сенсора IMX477. Такой набор параметров позволяет использовать поставляемый объектив для наблюдения за выбранной сценой без отдельного подбора оптики на этапе сборки. При размещении камеры угол обзора служит ориентиром для выбора направления съёмки и положения относительно объекта.
Объектив устанавливается через крепление CS-Mount. Максимальная светосила составляет f/1,2, заднее фокальное расстояние равно 7,53 мм. Эти характеристики задают параметры комплектной оптики и её установки на камеру. Диаметр объектива составляет 30 мм, длина 31 мм, масса 53 г. Габариты относятся именно к объективу и позволяют оценить занимаемое им пространство при размещении камеры рядом с другими элементами проекта.

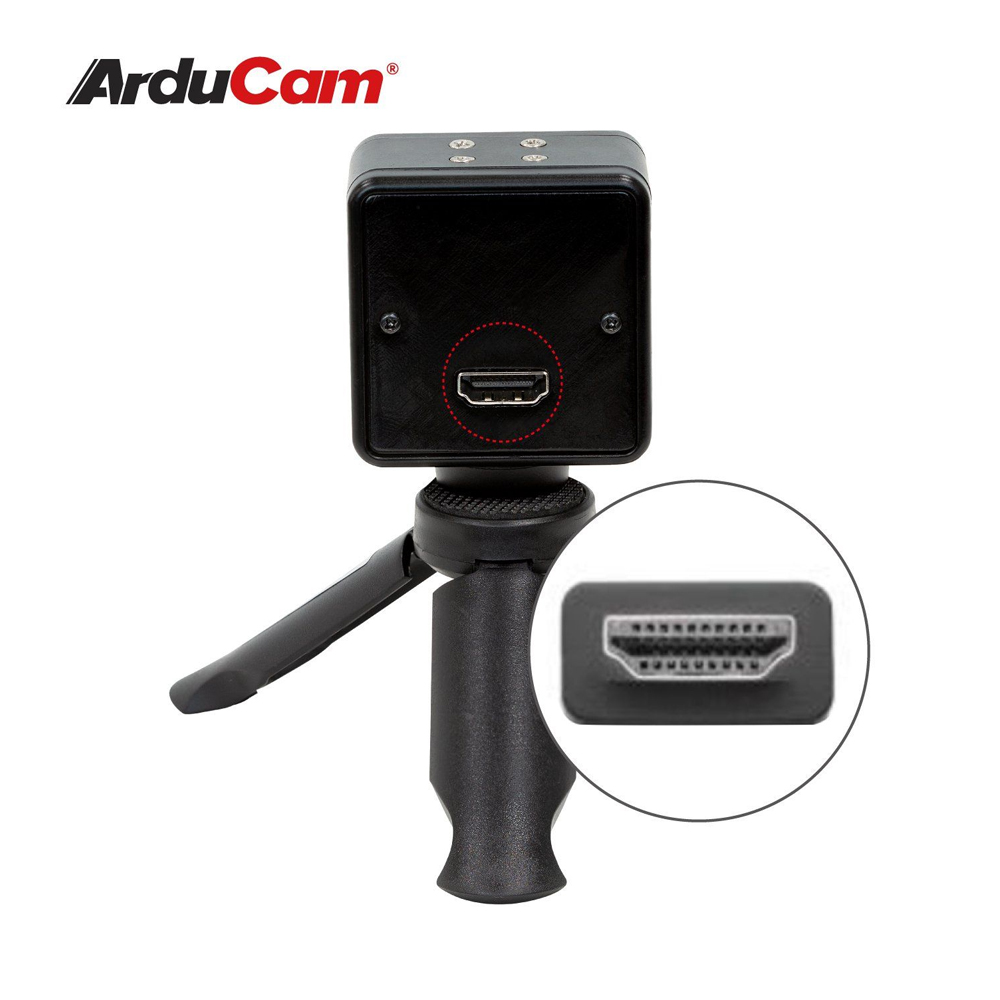

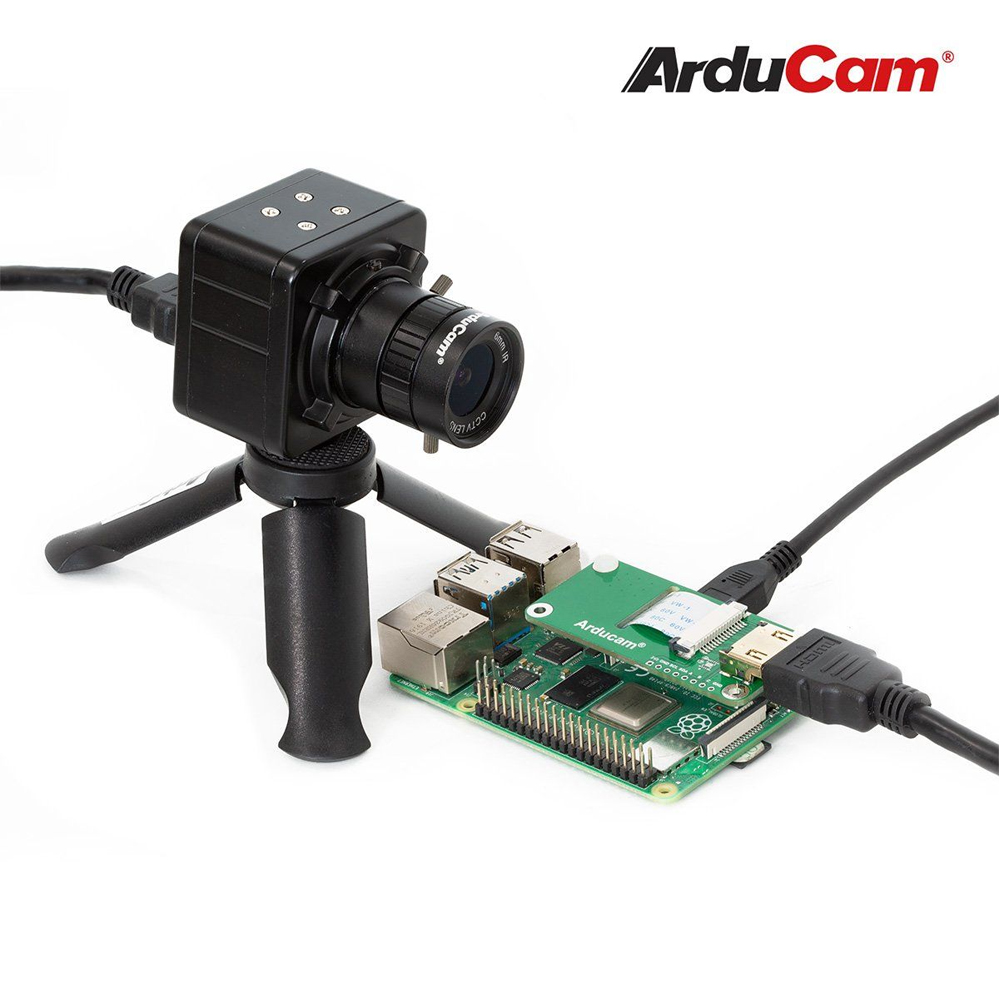

Металлический корпус объединяет модуль камеры и установленный внутри модуль HDMI-удлинителя. Второй модуль удлинителя предназначен для установки на стороне Raspberry Pi; соединение между модулями выполняется комплектным HDMI-кабелем. Такая компоновка подходит для размещения камеры в точке наблюдения с отдельным расположением одноплатного компьютера. Кабель связывает две части комплекта, а корпус удерживает камеру и установленную на её стороне электронику в одном узле.
Штатив из комплекта позволяет организовать стационарную съёмку с выбранного положения. Это удобно при наблюдении за рабочей зоной, записи происходящего на столе или проверке проекта с камерой, когда требуется сохранять направление съёмки между последовательными кадрами. Раздельное размещение камеры и Raspberry Pi позволяет выбирать положение оптического модуля с учётом сцены, а положение компьютера с учётом компоновки остальных компонентов.
По сравнению с описанной официальной Raspberry Pi HQ Camera, поставляемой без оптики, набор Arducam уже содержит объектив 6 мм и корпус. Для сборки предусмотрены также штатив, обе части удлинителя и соединительный кабель. Отличие комплекта заключается в составе поставки: пользователь получает согласованный набор перечисленных компонентов для установки камеры и подключения к Raspberry Pi, вместо отдельного подбора объектива, корпуса и средств размещения.
Технические характеристики
- Тип оборудования: комплект камеры для Raspberry Pi
- Совместимость: Raspberry Pi
- Сенсор: IMX477
- Оптический формат сенсора: 1/2,3 дюйма
- Диагональ сенсора: 7,857 мм
- Разрешение сенсора: 4056 × 3040 пикселей, 12,3 Мп
- Размер пикселя: 1,55 × 1,55 мкм
- Спектральный диапазон: видимый свет
- Интерфейс подключения камеры: MIPI CSI-2, 4 линии
- Режимы съёмки: полное разрешение при 60 кадрах/с в обычном режиме, 4K2K при 60 кадрах/с, 1080p при 240 кадрах/с
- Крепление объектива: CS-Mount
- Оптический формат объектива: 1/2,3 дюйма
- Фокусное расстояние объектива: 6 мм
- Максимальная светосила объектива: f/1,2
- Угол обзора объектива: 65°
- Заднее фокальное расстояние объектива: 7,53 мм
- Габариты объектива (диаметр × длина): 30 × 31 мм
- Масса объектива: 53 г
- Материал корпуса камеры: металл
- Подключение через удлинитель: два модуля, соединяемые HDMI-кабелем
- Размещение модулей удлинителя: внутри корпуса камеры и на стороне Raspberry Pi
- Установка камеры: на комплектный штатив
