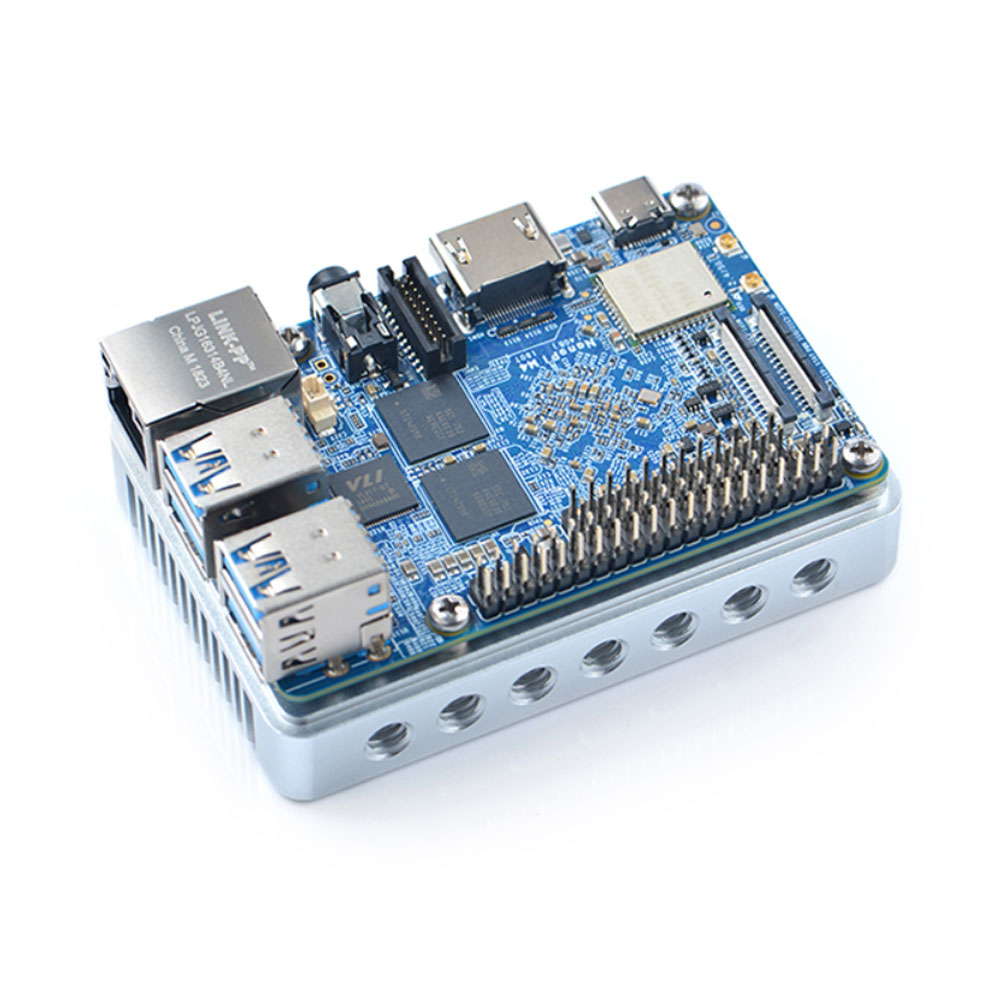

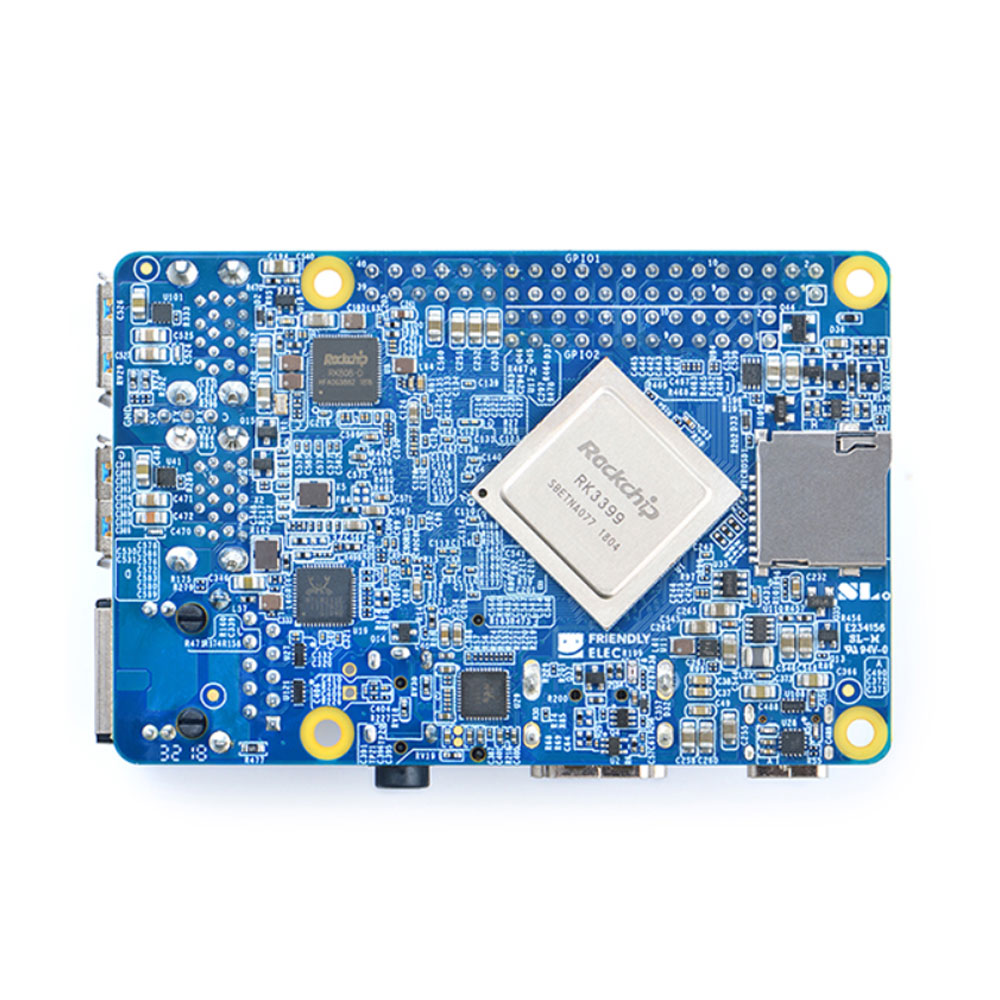

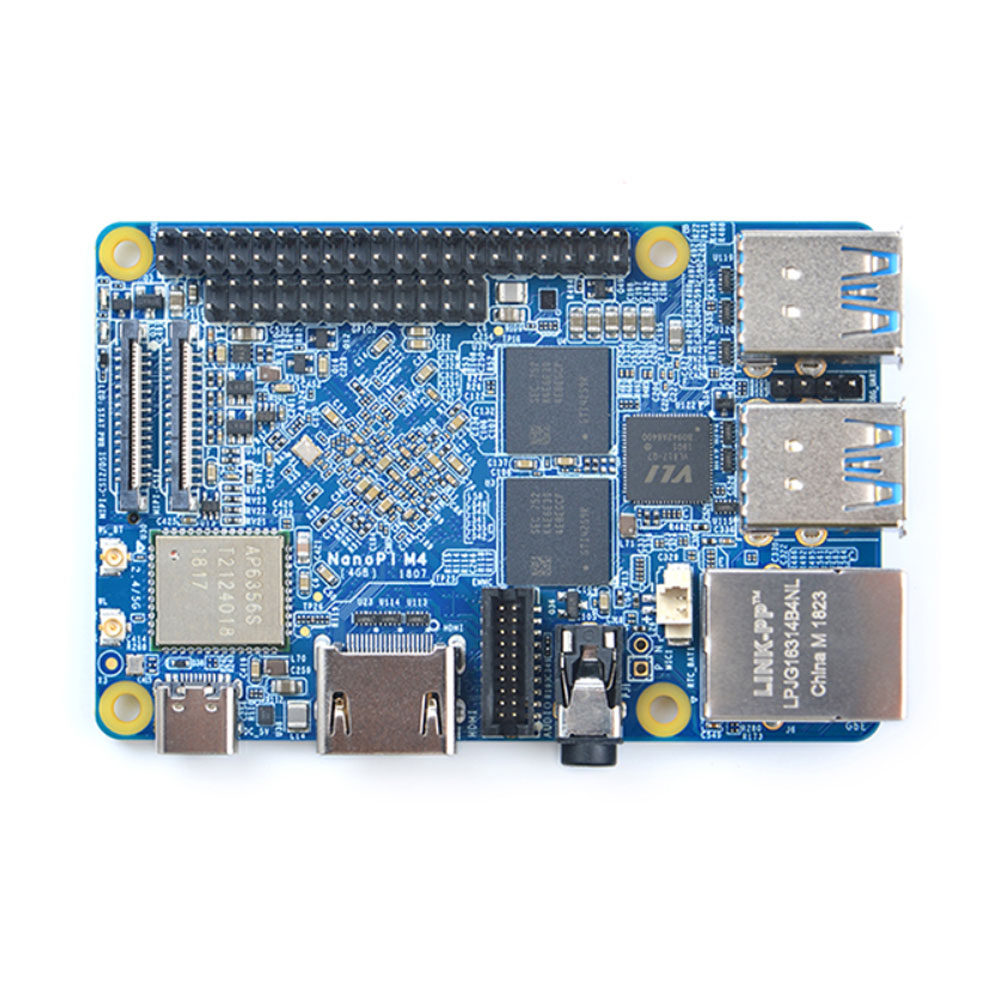

Одноплатный микрокомпьютер Nano Pi M4 (4Gb RAM)

Одноплатный микрокомпьютер Nano Pi M4 на базе Rockchip RK3399 подходит для промышленной автоматизации, обработки видео и встраиваемых систем. Форм-фактор 85×56 мм идентичен Raspberry Pi — удобно переносить проекты без смены креплений. В эксплуатации это экономит время на монтаж в стойки или корпуса.

SoC объединяет два Cortex-A72@2 ГГц и четыре A53@1.5 ГГц, Mali-T864 GPU плюс VPU для 4K VP9/H.265. Память 4 ГБ LPDDR3-1866 в dual-channel, слоты microSD и eMMC. Четыре USB 3.0 порта тянут быстрые накопители, Gigabit Ethernet без просадок, WiFi ac 2×2 MIMO и BT 4.1 через внешние антенны. GPIO 40-pin по RPi-стандарту, плюс PCIe x2 и два MIPI-CSI для камер до 13 Мп.

Питание по USB-C 5В/3А через RK808-D PMIC с DVFS — в простое жрёт мало, под нагрузкой до 15 Вт. HDMI 2.0a выдаёт 4K@60 Гц без артефактов, на деле это стабильно для видеостен или мониторинга. Рабочий диапазон -20..+70°C позволяет ставить в не отапливаемые шкафы, но при 100% CPU без радиатора троттлит через 10-15 мин — проверено на похожих RK3399.

В проектах Nano Pi M4 справляется с edge AI: параллельная обработка двух MIPI-камер, 4K-стриминг или IoT-шлюз с GPIO для датчиков. На производстве ставил такое для логирования конвейера — USB3 с SSD пишет гигабайты без потерь, PCIe даёт NVMe. По сравнению с RPi 4 больше USB3 и нативный PCIe, но тепловыделение выше; против NanoPC-T4 компактнее, без излишеств.

Технические характеристики

• SoC: Rockchip RK3399 (2x A72@2 ГГц + 4x A53@1.5 ГГц)
• RAM: 4 ГБ LPDDR3-1866
• GPU: Mali-T864
• VPU: 4K VP9/H.265
• Хранение: microSD, eMMC socket
• Ethernet: Gigabit
• WiFi: 802.11ac 2×2 MIMO
• Bluetooth: 4.1
• USB: 4x 3.0 Type-A, 1x USB-C OTG
• HDMI: 2.0a 4K@60 Гц
• Видео вход: 2x MIPI-CSI (до 13 Мп)
• GPIO: 40-pin RPi-compatible
• Расширение: PCIe x2, 2x USB 2.0
• Аудио: 3.5 мм jack, HDMI
• Питание: 5В/3А USB-C (~15 Вт макс.)
• Размеры: 85×56 мм
• Температура: -20..+70°C
