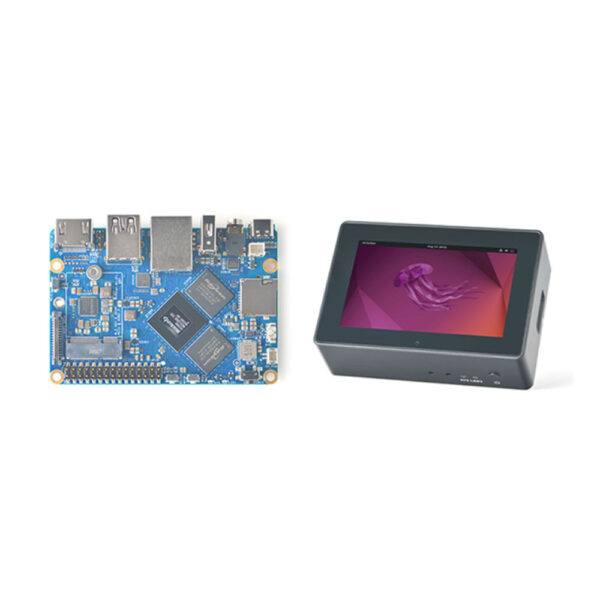

Одноплатный мини компьютер NanoPi M6 16Гб RAM с дисплеем

NanoPi M6 — одноплатный мини-компьютер на базе Rockchip RK3588S, рассчитанный на встраиваемые системы, HMI-панели, локальные рабочие станции и компактные сетевые узлы. В версии с дисплеем плата используется как готовая основа для интерфейсов управления и сервисных терминалов, где нужен экран, Ethernet и возможность хранить данные на NVMe или eMMC.

Плата построена вокруг восьмиядерного процессора с сочетанием производительных и энергоэффективных ядер. Объём ОЗУ 16 ГБ LPDDR5 даёт нормальный запас для Linux-систем, графического интерфейса, контейнеров и задач, где одновременно работают несколько сервисов. Для хранения предусмотрены microSD, eMMC и M.2 NVMe SSD, поэтому систему можно разделять по ролям: загрузка, приложение и данные.

По интерфейсам NanoPi M6 заметно богаче типичных бюджетных SBC. Здесь есть HDMI 2.1, два канала MIPI-DSI, два канала MIPI-CSI, USB 3.0, два USB 2.0 и гигабитный Ethernet. На практике это означает, что плату можно использовать не только с внешним монитором, но и с встроенным дисплеем, камерами и периферией без постоянных переходников. Наличие 30-контактного GPIO-разъёма оставляет доступ к внешним датчикам, реле и низкоуровневой обвязке.

Дисплейный комплект с 3,5-дюймовым сенсорным экраном 800×480 подходит для локальной индикации, меню настройки, сервисного доступа и простых операторских панелей. Для промышленной сборки это удобнее, чем выносить изображение на внешний монитор: меньше кабелей, меньше точек отказа, проще монтаж в корпусе. Корпус металлический, что полезно при установке в шкаф, стойку или на стенд.

По вычислительной части платформа поддерживает аппаратное декодирование видео вплоть до 8K и содержит NPU производительностью 6 TOPs. В реальных задачах это даёт запас для локальной обработки видео, работы с камерой, edge-вычислений и мультимедийных сценариев. Для питания используется USB-C с диапазоном 6–20 В, что удобно при интеграции в нестандартные системы питания.

От обычных одноплатных компьютеров NanoPi M6 отличается именно набором интерфейсов, возможностью поставить NVMe и наличием дисплейного варианта. Это не упрощённая плата для тестов, а рабочая база для компактных систем, где важны экран, сеть, накопитель и нормальная производительность.

Технические характеристики

• Тип оборудования: Одноплатный мини-компьютер
• Процессор: Rockchip RK3588S
• Количество ядер: 8
• Архитектура CPU: 4x Cortex-A76 + 4x Cortex-A55
• Тактовая частота CPU: до 2,4 ГГц
• Оперативная память: 16 ГБ
• Тип памяти: LPDDR5
• Частота памяти: 2400 МГц
• Графический процессор: Mali-G610 MP4
• NPU: 6 TOPs
• Накопитель: microSD, eMMC, M.2 NVMe SSD
• Интерфейс хранения: M.2 M-Key 2280 PCIe 2.1 x1
• Сетевой интерфейс: 1x Gigabit Ethernet
• Wi-Fi/BT: через M.2 E-key модуль, опционально
• Видео выход: HDMI 2.1
• Поддержка разрешения: до 7680×4320 при 60 Гц
• MIPI-DSI: 2 x 4-lane
• MIPI-CSI: 2 x 4-lane
• USB: 1x USB 3.0 Type-A, 2x USB 2.0 Type-A
• Аудио: 3,5 мм стерео
• Микрофонный вход: есть
• GPIO: 30-контактный разъём 2,54 мм
• Питание: USB-C
• Диапазон входного напряжения: 6–20 В
• Рабочая температура: 0…70 °C
• Размер платы: 62 x 90 x 1,6 мм
• Вес платы: 52 г
• Дисплей: 3,5″ сенсорный LCD
• Разрешение дисплея: 800 x 480
• Корпус: металлический
• Поддерживаемые ОС: Android 12, Debian, Ubuntu, Buildroot, FriendlyWrt, OpenMediaVault, Proxmox VE
