Одноплатный мини-компьютер NanoPi NEO Air 512Mb/8Gb eMMc

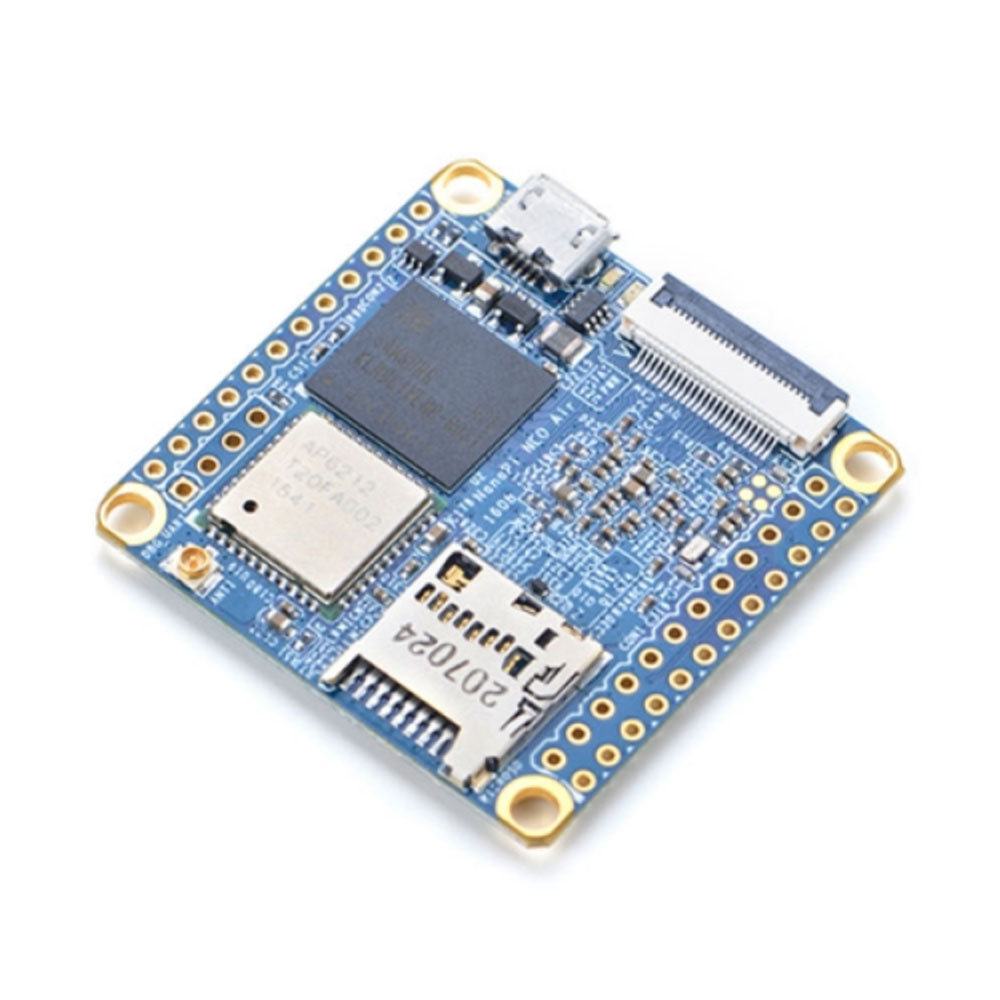

NanoPi NEO Air — компактный одноплатный мини‑компьютер форм‑фактора 40×40 мм на базе SoC Allwinner H3, рассчитанный на встраиваемые решения в IoT‑системах и промышленной автоматике. Предназначен для задач, где нужен небольшой ARM‑контроллер с беспроводной связью и GPIO‑интерфейсами, но без громоздкого корпуса и полноценного ПК.

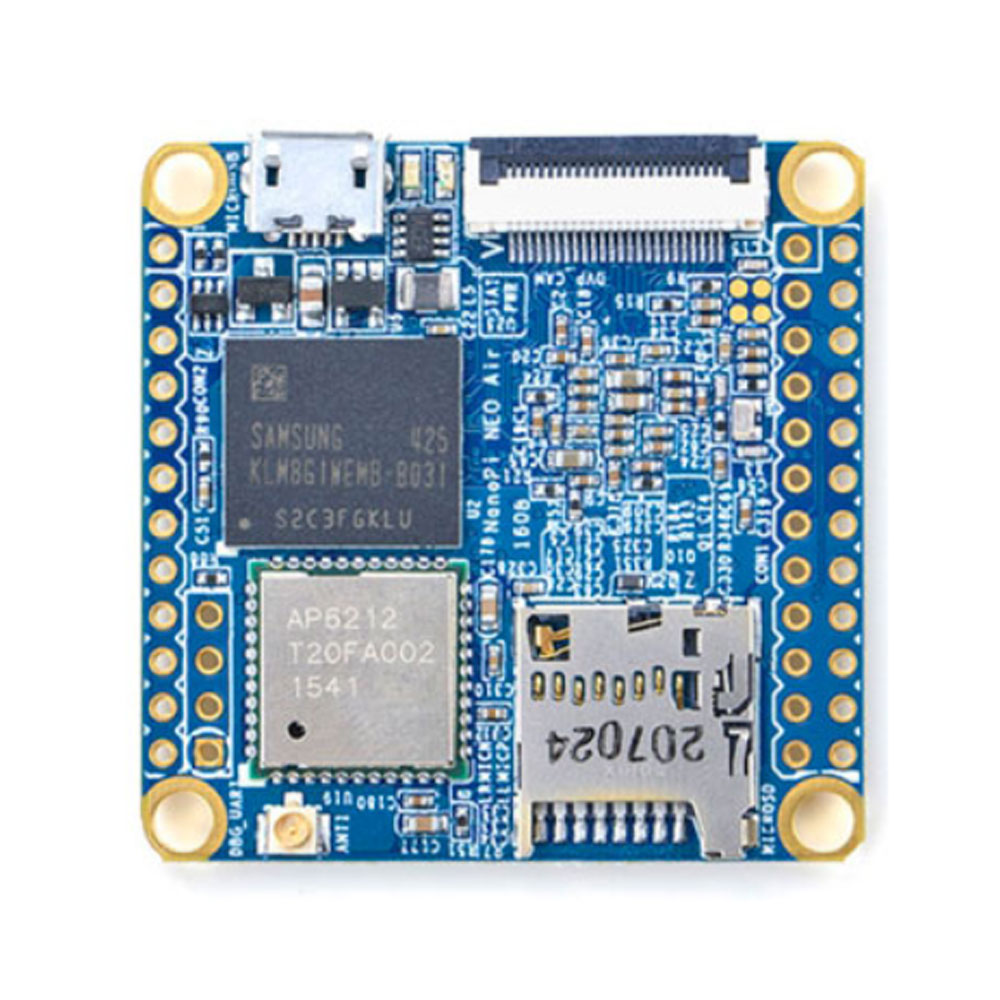

Ключевая особенность — замена порта Ethernet на встроенный Wi‑Fi 802.11b/g/n и Bluetooth 4.0, за счёт чего появляется место под 24‑контактный FPC‑разъём DVP‑камеры с шагом 0,5 мм. Интерфейс DVP работает в формате YUV422 и совместим с 5‑мегапиксельными камерами FriendlyARM, что удобно для систем видеонаблюдения, встроенных камер и задач машинного зрения. Энергопотребление и тепловыделение держатся на низком уровне благодаря упрощённой силовой схеме без активного охлаждения, что облегчает монтаж в герметичных корпусах и распределённых узлах.

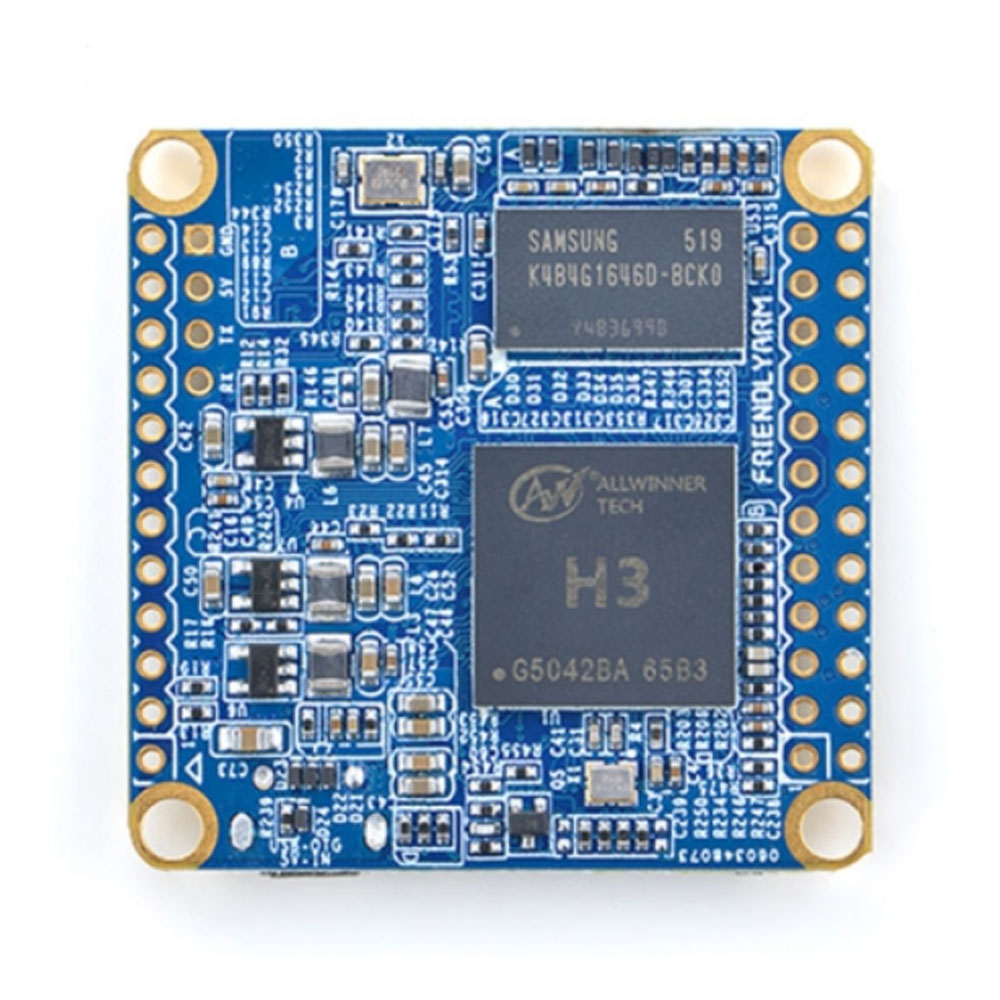

Плата выполнена как 6‑слойная печатная плата с 24‑контактной и 12‑контактной гребёнками шагом 2,54 мм, плюс отдельная 8‑контактная линейка; это обеспечивает логическую совместимость по выводам с NanoPi NEO 1.2 и частичную посадку по GPIO‑штырям относительно Raspberry Pi. Питание — через microUSB 5 В до примерно 2 А, что позволяет использовать промышленные блоки питания или внешние UPS‑решения. Внутренний накопитель — 8 ГБ eMMC, дополняется слотом microSD до 128 ГБ, что удобно для разделения системной и пользовательской части в терминалах и регистраторах.

На практике такая платформа хорошо подходит в качестве локального контроллера в промышленных сетях, шлюза IoT‑датчиков или компактного медиа‑плеера с камерой. В отличие от более мощных одноплатников, она не рассчитана на тяжёлую графику и высоконагруженные нагрузки, но уверенно тянет несколько сетевых сервисов, лёгкую веб‑консоль и потоковое видео с одной камеры. По сравнению с NanoPi NEO без Wi‑Fi она теряет проводной Ethernet, но получает беспроводную связь и DVP‑камеру, что делает её более удобной для беспроводных и камер‑ориентированных решений.

Технические характеристики

• Тип устройства: Одноплатный мини‑компьютер
• Материал корпуса: плата без отдельного корпуса
• Процессор: Allwinner H3, четырёхъядерный Cortex‑A7, до 1,2 ГГц
• Графический процессор: Mali‑400MP2, до 600 МГц
• Оперативная память: 512 МБ DDR3 (16‑битная шина)
• Встроенная память: 8 ГБ eMMC
• Слот для карт памяти: microSD, до 128 ГБ
• Сетевой интерфейс: Wi‑Fi 802.11b/g/n
• Bluetooth: 4.0 dual mode
• Интерфейс камеры: DVP, 24‑контактный FPC, YUV422
• USB‑порт: MicroUSB для питания и OTG, плюс 2 USB‑хост‑вывода на пин‑контактах
• Последовательный порт: консольный UART на 4‑контактном разъёме
• GPIO: 36‑контактная гребёнка шагом 2,54 мм
• Индикация: светодиод питания (красный), светодиод STAT (зелёный)
• Питание: DC 5 В, до 2 А (примерно 0,01 кВт)
• Потребление энергии: порядка 1–10 Вт·ч в типичных режимах
• Рабочая температура: −20…+70 °C
• Габариты: 40 × 40 мм (6‑слойная печатная плата)
• Вес: около 10 г
• Поддерживаемые ОС: FriendlyCore / UbuntuCore‑16.04, FriendlyWrt, Armbian, DietPi, Kali и др.
