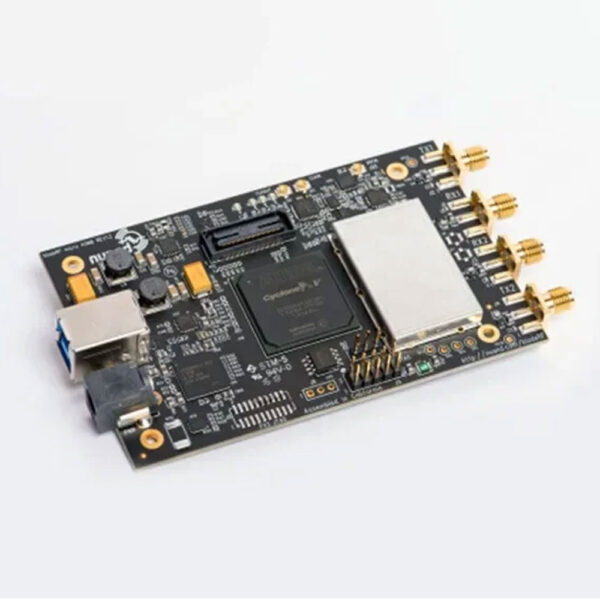

Nuand BladeRF 2.0 micro xA9

Программно-определяемая радиостанция BladeRF 2.0 micro xA9 представляет собой компактное SDR-устройство с расширенными возможностями для радиочастотных исследований и разработки систем связи. Устройство базируется на архитектуре FPGA Altera Cyclone V и предназначено для работы в широком диапазоне частот от 47 МГц до 6 ГГц.

Техническая платформа построена на базе AD9361 transceiver с полосой пропускания до 56 МГц и поддержкой технологии MIMO 2×2. Устройство обеспечивает синхронную работу приемного и передающего тракта с разрешением АЦП/ЦАП 12 бит, что позволяет достигать динамического диапазона более 70 дБ. Интерфейс USB 3.0 Super Speed гарантирует пропускную способность до 61,44 МС/с в режиме комплексных выборок.

Архитектура xA9 включает 115 тысяч логических элементов FPGA, что в 2,5 раза больше по сравнению с базовой версией xA4. Дополнительные ресурсы позволяют реализовывать сложные алгоритмы цифровой обработки сигналов непосредственно в аппаратной части. Встроенная память составляет 512 МБ DDR3L с тактовой частотой 800 МГц, обеспечивая буферизацию больших объемов данных.

Устройство поддерживает различные режимы работы, включая FDD и TDD дуплекс, что расширяет возможности для экспериментов с современными протоколами связи. Калиброванные RF-тракты с автоматической коррекцией DC offset и IQ imbalance минимизируют искажения сигнала. Программируемые усилители обеспечивают динамическое управление уровнем сигнала в диапазоне -89 до +6 дБм для приемника и до +10 дБм для передатчика.

Практическое применение охватывает исследования в области когнитивного радио, прототипирование базовых станций LTE/5G, анализ спектра, радиоразведку и образовательные проекты. Совместимость с популярными SDR-фреймворками GNU Radio, MATLAB/Simulink и специализированными библиотеками упрощает интеграцию в существующие проекты.

Компактные размеры 85×55 мм и питание от USB-порта делают устройство мобильным решением для полевых испытаний. Алюминиевый корпус обеспечивает эффективное тепловыделение и электромагнитную экранировку, критичную для высокочастотных приложений.

Технические характеристики

• Transceiver: Analog Devices AD9361
• Полоса пропускания: до 56 МГц
• Разрешение АЦП/ЦАП: 12 бит
• Интерфейс: USB 3.0 Super Speed
• Скорость передачи данных: до 61,44 МС/с
• Память: 512 МБ DDR3L-800
• Конфигурация антенн: MIMO 2×2
• Мощность передатчика: до +10 дБм
• Чувствительность приемника: -89 дБм
• Динамический диапазон: >70 дБ
• Питание: USB 5В
• Потребляемая мощность: 0,005 кВт⋅ч
• Размеры: 85×55×15 мм
• Вес: 45 г
• Рабочая температура: -20°C до +70°C
