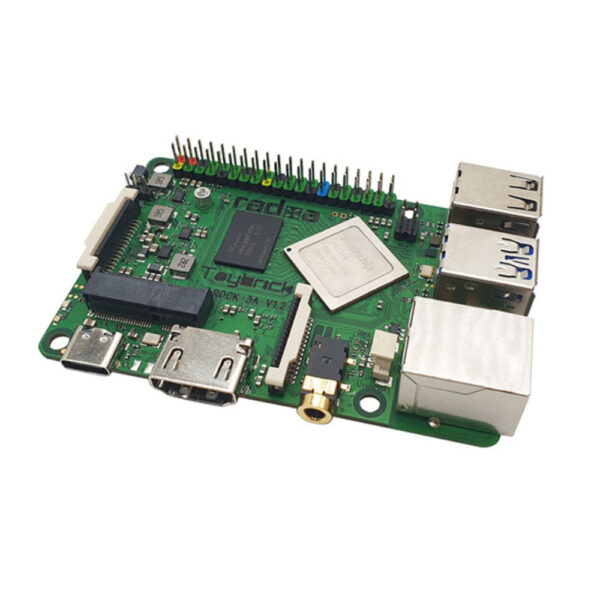

Одноплатный мини-компьютер Radxa Rock 3A 8Gb RAM

Radxa ROCK 3A 8GB RAM — это одноплатный мини‑компьютер на базе SoC Rockchip RK3568 с четырьмя ядрами Cortex‑A55 до 2 ГГц, рассчитанный на встраиваемые системы, шлюзы, легкие серверные задачи и промышленную автоматику. Форм‑фактор похож на «классические» SBC, но по интерфейсам и хранилищу плата ближе к компактному x86‑миникомпьютеру, только на ARM. Вариант с 8 ГБ LPDDR4 подходит для задач, где одновременно крутятся несколько сервисов: брокер сообщений, легкая БД, веб‑интерфейс, логирование.

В основе платы — SoC Rockchip RK3568 с GPU Mali‑G52 и NPU 0,8 TOPS, что закрывает типичные задачи визуализации (4K HDMI, GUI‑интерфейсы) и простые AI‑функции на стороне устройства. ОЗУ — 8 ГБ LPDDR4 3200 МТ/с (частота до 1560 МГц), распаяна на плате, без возможности замены, зато нет проблем с контактами модулей. Для хранения предусмотрены сразу несколько вариантов: слот под модуль eMMC, разъем microSD, нижний M.2 M‑Key с PCIe 3.0 x2 под NVMe SSD, плюс 4 МБ SPI‑flash с поддержкой загрузки с NVMe. На практике обычно ставят систему на NVMe, а microSD используют для сервисного загрузчика или резервных образов.

По периферии плата закрывает большую часть типичных задач интеграции. Есть HDMI 2.0 с выходом до 4Kp60, интерфейсы MIPI DSI и MIPI CSI для дисплеев и камер, 3,5‑мм аудиоразъем. Сетевой интерфейс — Gigabit Ethernet с возможностью PoE при использовании дополнительного HAT, что удобно при монтаже в шкафу: можно обойтись одной витой парой. Для беспроводной связи предусмотрен разъем M.2 E‑Key под внешние Wi‑Fi 6 / BT‑модули. USB‑часть: 2× USB 2.0 и 2× USB 3.0 (1× HOST и 1× OTG/HOST), при этом оба USB 3.0 могут быть переведены в режим SATA через переходный кабель — удобно, если нужно повесить пару 2,5″ дисков без отдельного контроллера.

Для подключения собственной логики и датчиков есть 40‑пиновый GPIO‑разъем с цветовой кодировкой, в основном совместимый по распиновке с Raspberry Pi 3/4 и ROCK Pi 4, что облегчает миграцию готовых плат расширения. Отдельно стоит упомянуть наличие аппаратного RTC с разъемом под резервную батарею — в закрытых контурах без доступа к NTP это критично для корректной временной метки логов.

Питание подается через USB‑C и поддерживает протоколы QC/PD нового поколения, что упрощает подбор блоков питания и уменьшает падения напряжения на линии при длинных кабелях. По габаритам плата 85 × 54 мм, так что она без проблем входит в компактные корпуса и стандартные DIN‑крепления с переходными планками. В сравнении с «микрокомпьютерами» только на microSD, ключевое отличие ROCK 3A — нормальный PCIe 3.0 x2 под NVMe и гибкое питание, что делает его более пригодным в роли легкого NAS, шлюза сбора данных или edge‑узла.

Технические характеристики

• ​SoC: Rockchip RK3568, 4× Cortex‑A55 до 2 ГГц​
• Графический процессор: Mali‑G52 GPU​
• NPU: 0,8 TOPS (INT8)​
• Оперативная память: 8 ГБ LPDDR4 3200 МТ/с, до 1560 МГц​
• Тип ОЗУ: LPDDR4 SDRAM, распаянная​
• Встроенное хранилище: разъем под модуль eMMC (0/8/16/32/64 ГБ и выше)​
• Слот для карт памяти: MicroSD (TF) до 128 ГБ​
• Интерфейс NVMe: M.2 M‑Key, PCIe 3.0 x2, поддержка SSD до 8 ТБ​
• SPI‑flash: 4 МБ, поддержка загрузки с NVMe​
• Видео‑выход: HDMI 2.0, до 4Kp60​
• Интерфейс дисплея: 1× MIPI DSI (2‑lane)​
• Интерфейс камеры: 1× MIPI CSI (2‑lane)​
• Аудио: 3,5‑мм аудиоразъем (наушники/микрофон)​
• Проводная сеть: 1× Gigabit Ethernet (RJ‑45) с поддержкой PoE через HAT​
• Расширение Wi‑Fi/BT: M.2 E‑Key, PCIe 2.0 x1/SDIO/UART, поддержка Wi‑Fi 6 карт​
• USB порты: 2× USB 2.0 HOST, 1× USB 3.0 HOST, 1× USB 3.0 OTG/HOST​
• Режим SATA: оба USB 3.0 могут работать как SATA через переходный кабель​
• GPIO: 40‑пиновый разъем GPIO, цветовая кодировка, совместимость с Raspberry Pi 3/4 и ROCK Pi 4 (в основном)​
• RTC: аппаратные часы реального времени, разъем под резервную батарею​
• Интерфейсы шины: SPI, I2C, I2S, UART, ADC по GPIO​
• Поддерживаемое питание: 5 В через USB‑C с поддержкой QC/PD протоколов​
• Номинальный ток питания: до 2 А (рекомендуемый БП)​
• Потребляемая мощность: до 10 Вт (зависит от нагрузки и периферии)​
• Форм‑фактор: одноплатный компьютер (SBC)​
• Габариты: 85 × 54 мм​
• Интерфейс отладки: UART через GPIO, поддержка консоли​
• Совместимость ОС: Linux‑дистрибутивы, Android, Armbian и др.​
