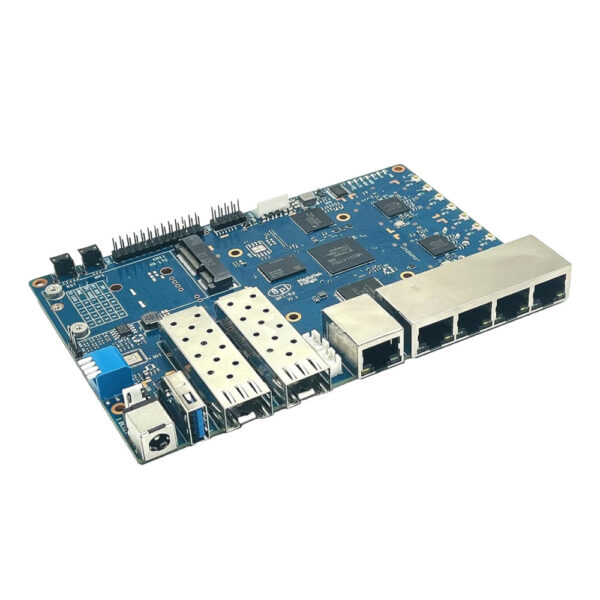

Плата-маршрутизатор Banana Pi BPI-R3 Wi-Fi 6

Banana Pi BPI-R3 представляет собой высокопроизводительную платформу для разработки маршрутизаторов на базе процессора MediaTek MT7986 Filogic 830 с четырехъядерной архитектурой ARM Cortex-A53. Данное решение ориентировано на создание сетевых устройств корпоративного уровня и продвинутых домашних сетей, требующих надежности и высокой пропускной способности.

Архитектурные решения платы основаны на SoC MT7986 с тактовой частотой до 2 ГГц и производительностью 18,000 DMIPS. Интегрированный аппаратный движок ускорения обеспечивает эффективную обработку сетевого трафика и Wi-Fi разгрузку, что критически важно для многопользовательских сценариев. Встроенная технология MediaTek FastPath минимизирует задержки при передаче данных, особенно актуальную для игровых приложений и AR/VR решений.

Сетевые возможности устройства включают поддержку Wi-Fi 6 стандарта с конфигурацией 4×4 MIMO для диапазонов 2.4 ГГц (чип MT7975N) и 5 ГГц (MT7975P). Восемь u.FL антенных разъемов обеспечивают гибкость в настройке радиочастотного тракта. Проводная сетевая подсистема представлена пятью портами Gigabit Ethernet и двумя SFP слотами с поддержкой 2.5GbE, что позволяет создавать высокоскоростные магистральные соединения.

Память и хранение данных реализованы через 2 ГБ DDR4 ОЗУ и 8 ГБ встроенной eMMC памяти. Дополнительно поддерживаются microSD карты и M.2 NVMe SSD через PCIe 2.0 интерфейс. Такая конфигурация обеспечивает достаточный объем для размещения операционной системы OpenWrt и пользовательских приложений.

Интерфейсы расширения включают M.2 Key-M PCIe разъем, mini PCIe слот с USB сигналами, один USB 3.0 порт и два USB 2.0 заголовка. 26-контактный GPIO заголовок предоставляет доступ к UART, I2C, SPI, PWM и I2S интерфейсам для подключения дополнительной периферии.

Практическое применение BPI-R3 охватывает создание корпоративных точек доступа, домашних маршрутизаторов высокого класса, сетевых шлюзов и экспериментальных платформ для разработки сетевого ПО. Устройство показывает стабильную работу в квартирах площадью до 100 м² с поддержкой множественных SSID на обоих частотных диапазонах. Алюминиевый радиатор с активным охлаждением обеспечивает термостабильность при высоких нагрузках.

Технические характеристики

• Процессор: MediaTek MT7986 Filogic 830 четырехъядерный ARM Cortex-A53
• Тактовая частота: до 2 ГГц
• Производительность: 18,000 DMIPS
• ОЗУ: 2 ГБ DDR4
• Встроенная память: 8 ГБ eMMC
• Дополнительная память: 128 МБ NAND flash
• Wi-Fi: Wi-Fi 6 4×4 2.4 ГГц (MT7975N), 4×4 5 ГГц (MT7975P)
• Антенные разъемы: 8x u.FL
• Ethernet порты: 5x 10/100/1000 Мбит/с
• SFP порты: 2x 2.5GbE
• USB порты: 1x USB 3.0, 2x USB 2.0
• M.2 интерфейс: M.2 Key-M PCIe 2.0
• Mini PCIe: через USB с MicroSIM слотом
• GPIO: 26-контактный заголовок (UART, I2C, SPI, PWM, I2S)
• Кнопки: Reset, WPS, Boot switch
• Индикаторы: Power LED, RJ45 LED
• Питание: 12В/2А постоянного тока
• Потребляемая мощность: 0.024 кВт⋅ч
• Размеры: 100.5 x 148 мм
• Операционные системы: OpenWrt, Ubuntu, Android
• Отладка: UART заголовок (3.3В TTL, 115200 baud)
