Поворотный механизм «ШЕЯ» + Телескопическая тренога 6 м

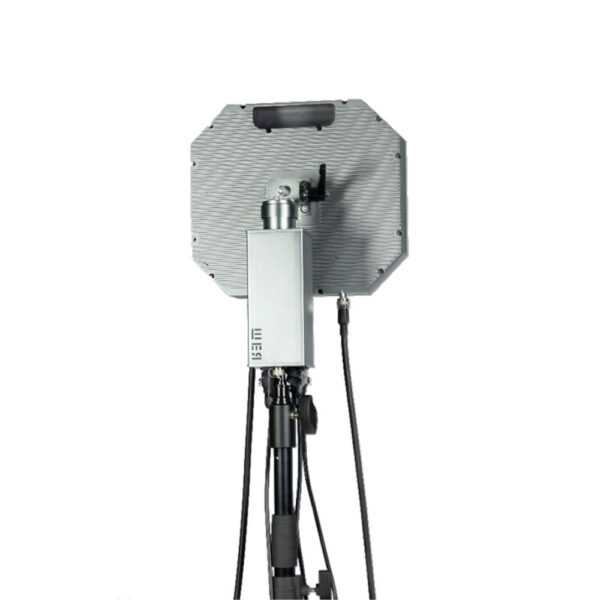

Комплект включает поворотный механизм «ШЕЯ» и телескопическую мачту высотой 6 метров, образуя систему для дистанционного управления направленными антеннами на значительном удалении от земли. Основная задача — обеспечить точное наведение антенны на подвижный объект без необходимости физического доступа оператора к установке. Решение применяется при организации связи с беспилотными аппаратами, мобильными станциями и другими объектами, требующими постоянной корректировки направления сигнала.

Любая направленная антенна имеет диаграмму направленности — область, в которой она принимает и передает сигнал максимально эффективно. Когда приемник точно попадает в эту зону, связь становится стабильной, а дальность и качество сигнала достигают максимума. Поворотный механизм позволяет точно наводить антенну на нужный объект, компенсировать его движение или смену положения. Это особенно важно при работе с дронами и другими подвижными средствами связи.

Поворотный механизм реализует полное азимутальное вращение на 360 градусов, что позволяет отслеживать цель в любом направлении без мертвых зон. Корпус изготовлен из анодированного алюминия, материал выбран с учетом требований по весу и коррозионной стойкости. Механизм рассчитан на нагрузку до 10 кг, что покрывает массу большинства направленных антенн вместе с креплениями. Управление выполняется через выносной пульт, команды передаются по кабелю питания 220 В, исключая необходимость в отдельной сигнальной линии. При работе с усилителями серии «Инкубатор 2.0» используется дополнительное питание через USB Type-C.

Конструкция защищена по стандарту IP67, что обеспечивает работоспособность при прямом контакте с водой и полной пыленепроницаемости. Рабочий температурный диапазон от минус 40 до плюс 65 градусов Цельсия подтвержден стендовыми испытаниями на вибрацию и температурные циклы. Габариты механизма составляют 8,5 на 8,5 на 30 см при массе 2,45 кг, пульт управления весит 326 грамм. Крепление реализовано либо на стандартный штатив, либо на трубу диаметром до 45 мм через комплектные хомуты.

Поворачивать антенну можно и вручную, но в ряде случаев это небезопасно: при работе на высоте, при плохих погодных условиях, при работе в зоне боевых действий. Использование механизма снимает эти риски и делает процесс безопасным и удобным. Телескопическая мачта раздвигается от минимальной транспортной длины 2,2 метра до рабочих 6 метров, позволяя размещать антенну выше зоны локальных препятствий. Стальная конструкция состоит из трех вложенных секций с фиксацией на промежуточных высотах. Внутренний диаметр верхней секции составляет 41 мм, что совместимо с большинством монтажных кронштейнов.

Система востребована при обследовании объектов нефтегазового комплекса, где дроны выполняют инспекцию труб и резервуаров на протяженных участках. При электромонтажных работах антенна на мачте обеспечивает связь с беспилотными летательными аппаратами, осматривающими линии электропередач. В поисково-спасательных операциях оборудование позволяет оператору следить за беспилотником, не теряя контакта при маневрировании. Применение в зоне боевых действий исключает подъем персонала на высоту для ручной переориентации антенны при изменении положения цели.

Влагозащищенные кабели имеют фиксаторы, предотвращающие случайное отключение при натяжении. В комплекте присутствуют винты и ключи для монтажа антенн серии «Инкубатор», а также универсальный крепеж. Транзитное питание 220 В для «Инкубатора 3.0» и 15 В для «Инкубатора 2.0» подается через тот же кабель, что упрощает коммутацию. Пульт оснащен кнопкой задания нулевого положения для быстрого возврата антенны в исходную точку. Упаковка выполнена в виде картонной коробки с защитной вставкой из вспененного полимера, обеспечивающей защиту при транспортировке.

Технические характеристики

• Угол поворота по азимуту: 0-360 градусов
• Максимальная нагрузка: 10 кг
• Материал корпуса механизма: Анодированный алюминий
• Напряжение питания: 220 В
• Дополнительное питание: USB Type-C для Инкубатор 2.0
• Рабочая температура: от минус 40 до плюс 65 градусов Цельсия
• Степень защиты: IP67 (вибро-, пыле- и влагозащита)
• Габариты поворотного механизма: 8,5 на 8,5 на 30 см
• Масса механизма: 2,45 кг
• Масса пульта управления: 0,326 кг
• Тип мачты: Телескопическая стальная
• Максимальная высота мачты: 6 м
• Минимальная длина мачты в сложенном состоянии: 2,2 м
• Количество секций мачты: 3
• Материал мачты: Сталь с порошковым покрытием
• Внутренний диаметр верхней секции: 4,1 см
• Диаметр секций мачты: 4,5 см, 3,8 см, 3 см
• Масса мачты: 8 кг
• Общая масса комплекта: 10,5 кг
• Диаметр трубы для крепления: до 45 мм
• Транзитное питание: 220 В для Инкубатор 3.0, 15 В для Инкубатор 2.0
• Длина кабеля 220 В: Влагозащищенный с фиксацией
• Длина кабеля USB Type-C: Влагозащищенный с фиксацией
• Совместимость: Антенны Инкубатор 2.0, Инкубатор 3.0, направленные антенны
• Упаковка: Картонная коробка с защитной вставкой
