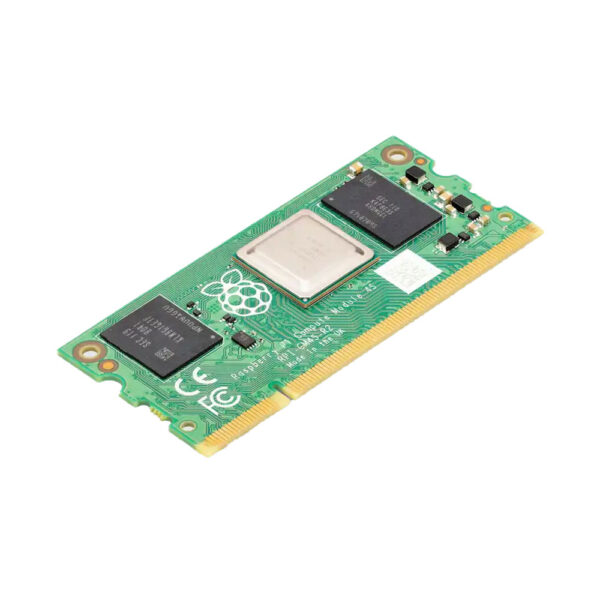

Raspberry Pi Compute Module 4S

Raspberry Pi Compute Module 4S представляет собой компактный одноплатный модуль, разработанный для интеграции в промышленные системы и встраиваемые решения. Этот модуль совмещает вычислительную мощность полноценного компьютера с миниатюрными габаритами, что позволяет использовать его в условиях ограниченного пространства. Основное назначение — создание специализированного оборудования для автоматизации, систем мониторинга, цифровых дисплеев и интеллектуальных устройств IoT.

В основе модуля работает четырехъядерный процессор Broadcom BCM2711 с тактовой частотой 1.5 ГГц и архитектурой Cortex-A72. Это обеспечивает производительность, достаточную для обработки видеопотоков, выполнения алгоритмов машинного обучения и управления периферийным оборудованием в реальном времени. Графический сопроцессор VideoCore VI поддерживает декодирование видео в разрешении 4K с частотой до 60 кадров в секунду, что критично для систем видеонаблюдения и медиаплееров. Модуль оснащается 1 ГБ оперативной памяти LPDDR4-3200, которой достаточно для работы операционной системы Linux и одновременного выполнения нескольких задач средней сложности.

Конструктивно CM4S выполнен в форм-факторе DDR2 SODIMM с 200-контактным разъемом, что упрощает интеграцию в существующие платформы и позволяет быстро заменять модуль при необходимости. Присутствует встроенный модуль беспроводной связи, поддерживающий Wi-Fi 802.11ac двухдиапазонный стандарт и Bluetooth 5.0. Это решает проблему подключения к сети без дополнительных адаптеров, что особенно важно в компактных устройствах. Накопитель eMMC объемом 8 ГБ обеспечивает надежное хранение операционной системы и программного обеспечения — в отличие от карт microSD, eMMC демонстрирует стабильную работу при интенсивных циклах записи и чтения.

Интерфейсная часть включает два порта USB 2.0, один из которых может работать в режиме OTG, гигабитный Ethernet-контроллер и два интерфейса HDMI с поддержкой вывода на два независимых дисплея. Разработчики получают доступ к GPIO-пинам для подключения датчиков, исполнительных устройств и специализированной периферии. Шины I2C, SPI и UART позволяют организовать связь с внешними компонентами без использования дополнительных преобразователей. Модуль поддерживает подключение камер через интерфейс CSI и дисплеев через DSI, что расширяет возможности создания систем машинного зрения и портативных мониторов.

Практическое применение CM4S охватывает широкий спектр задач. В промышленной автоматизации модуль используется для построения контроллеров производственных линий, систем сбора данных с датчиков и управления исполнительными механизмами. Компактные размеры позволяют встраивать его в корпуса существующего оборудования без значительных конструктивных изменений. В сфере розничной торговли на базе CM4S создаются цифровые вывески, терминалы самообслуживания и POS-системы, где требуется стабильная работа 24/7 при минимальном энергопотреблении. Системные интеграторы применяют модуль для разработки тонких клиентов, медиаплееров и специализированных рабочих станций с ограниченным набором функций.

Энергопотребление модуля составляет около 2.5-3 Вт при типовой нагрузке, что позволяет использовать компактные блоки питания и организовывать пассивное охлаждение в большинстве сценариев. При пиковых нагрузках потребление может достигать 6-7 Вт, но это происходит кратковременно. Рабочий температурный диапазон от 0°C до +50°C обеспечивает применение в офисных и легких промышленных условиях, хотя для критичных применений рекомендуется дополнительное охлаждение.

Отличительная особенность CM4S от стандартных версий Compute Module 4 заключается в фиксированной конфигурации памяти и накопителя, что упрощает выбор и снижает стоимость внедрения. Модуль полностью совместим с экосистемой Raspberry Pi, что означает наличие обширной документации, драйверов для различного оборудования и активного сообщества разработчиков. Официальная поддержка операционных систем включает Raspberry Pi OS, но модуль способен работать с Ubuntu, Debian и другими дистрибутивами Linux, адаптированными под архитектуру ARM.

Технические характеристики

• Процессор: Broadcom BCM2711, четырехъядерный ARM Cortex-A72, 1.5 ГГц.
• Оперативная память: 1 ГБ LPDDR4-3200.
• Встроенный накопитель: 8 ГБ eMMC.
• Графический процессор: VideoCore VI.
• Беспроводные интерфейсы: Wi-Fi 802.11ac двухдиапазонный, Bluetooth 5.0.
• Проводные интерфейсы: Gigabit Ethernet, 2x USB 2.0.
• Видеовыходы: 2x micro-HDMI с поддержкой 4K при 60 Гц.
• Интерфейсы камеры и дисплея: 1x CSI, 1x DSI.
• GPIO: 28 пинов с поддержкой I2C, SPI, UART.
• Форм-фактор: DDR2 SODIMM с 200-контактным разъемом.
• Габариты: 67.6 мм × 31 мм.
• Рабочая температура: от 0°C до +50°C.
• Потребляемая мощность: 0.0025-0.007 кВт⋅ч при типовой и пиковой нагрузке соответственно.
• Питание: 5 В через разъем SODIMM.
• Поддерживаемые ОС: Raspberry Pi OS, Ubuntu, Debian и другие дистрибутивы Linux для ARM.
