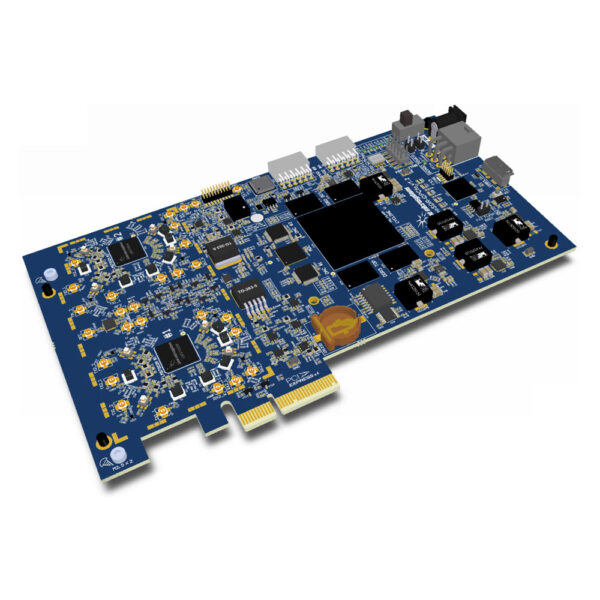

SDR приемопередатчик Lime Microsystems LimeSDR QPCIe 4×4 MIMO

LimeSDR QPCIe представляет собой высокопроизводительную плату программно-определяемой радиосистемы, разработанную для профессиональных применений и исследовательских задач в области радиочастотных технологий. Устройство обеспечивает четырехканальную конфигурацию MIMO 4×4, что удваивает возможности базовой модели LimeSDR и позволяет реализовывать сложные сценарии обработки радиосигналов.

Техническое ядро платы составляют два интегрированных трансивера Lime Microsystems LMS7002M FPRF, работающие в сочетании с FPGA Intel Cyclone V 5CGXFC7D7F31C8N в корпусе FBGA с 896 выводами. Данная архитектура обеспечивает непрерывное покрытие частотного диапазона от 100 кГц до 3,8 ГГц с полосой пропускания 61,44 МГц, что позволяет работать с широким спектром радиопротоколов и стандартов связи.

Коммуникационная подсистема реализована через интерфейс PCIe x4 Gen1, дополненный контроллером USB 3.0 Cypress CYUSB3014-BZXC для альтернативного подключения. Такая гибкость в подключении расширяет сферу применения устройства от лабораторных стендов до интеграции в системы реального времени. Выходная мощность составляет до 10 дБм в непрерывном режиме, что соответствует требованиям большинства экспериментальных и промышленных задач.

Конструктивно плата оснащена 20 коаксиальными разъемами U.FL, из которых 12 предназначены для приема и 8 для передачи сигналов. Это обеспечивает полноценную реализацию MIMO-конфигурации и возможность одновременной работы с несколькими антенными системами. Опорная частота формируется кварцевым генератором U7475LF на 30,72 МГц, гарантируя стабильность работы в различных температурных условиях.

Практическое применение LimeSDR QPCIe охватывает разработку и тестирование сотовых базовых станций, системы адаптивной цифровой предыскажения ADPD, радиоастрономические исследования, а также создание многостандартных шлюзов для IoT-приложений. Устройство поддерживает работу с протоколами UMTS, LTE, GSM, LoRa, Bluetooth, Zigbee, RFID и цифрового вещания, что делает его универсальным инструментом для инженеров-радиотехников.

Отличительной особенностью данной модели является встроенная поддержка GPS для обеспечения частотной точности и стабильности, что критично для синхронизированных сетевых применений. Система питания может осуществляться как через интерфейс PCIe, так и через внешние источники с разъемом PCIe 6-pin или DC-входом, обеспечивая гибкость в различных конфигурациях установки. Плата имеет габаритные размеры 190 мм на 106,7 мм и оснащена программируемыми светодиодами для индикации статуса работы.

Технические характеристики

• RF трансивер: 2x Lime Microsystems LMS7002M MIMO FPRF
• FPGA: Intel Cyclone V, 5CGXFC7D7F31C8N, 896-pin FBGA
• Интерфейс PCIe: PCIe x4 Gen1
• Контроллер USB: Cypress USB 3.0 CYUSB3014-BZXC
• Генератор: U7475LF 30,72 МГц
• Частотный диапазон: 100 кГц – 3,8 ГГц
• Полоса пропускания: 61,44 МГц
• RF-подключения: 20 разъемов U.FL, из них 12 RX и 8 TX
• Выходная мощность: до 10 дБм
• Конфигурация MIMO: 4×4
• Питание: через PCIe, внешний источник или PCIe 6-pin + DC
• Потребляемая мощность: 0,015 кВт⋅ч
• Индикация: программируемые светодиоды
• Размеры: 190 мм × 106,7 мм
• Поддержка GPS: встроенная
• Поддержка ADPD: да
