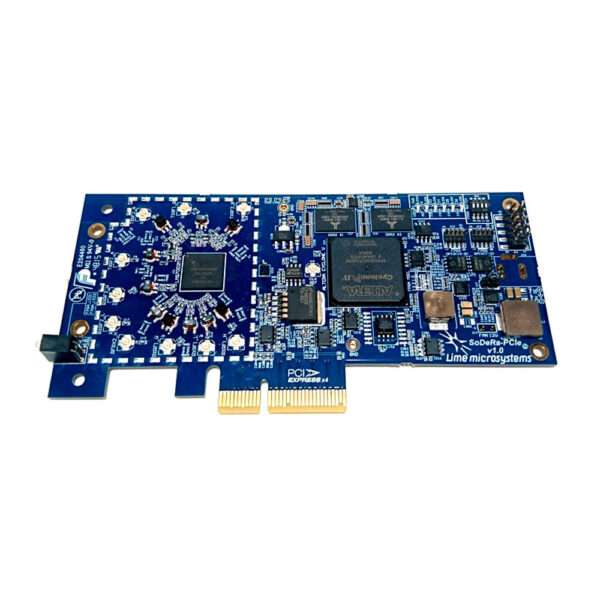

SDR-трансивер Lime LimeSDR PCIe с FPGA

LimeSDR PCIe представляет собой высокопроизводительную плату программно-определяемого радио, созданную для разработчиков и инженеров, работающих с интенсивными цифровыми и радиочастотными приложениями. В основе устройства лежит мощная архитектура, объединяющая RF-трансивер LMS7002M от Lime Microsystems и программируемую логическую матрицу Cyclone IV GX от Intel. Плата обеспечивает непосредственное подключение к материнской плате через интерфейс PCI Express x4, что гарантирует высокую пропускную способность для передачи радиочастотных данных в режиме реального времени.

Ключевые технологические особенности устройства сосредоточены вокруг интегрированного трансивера LMS7002M, который поддерживает непрерывный диапазон частот от 100 кГц до 3,8 ГГц с максимальной полосой пропускания 61,44 МГц. Архитектура MIMO 2×2 позволяет одновременно обрабатывать два канала приема и два канала передачи, что критически важно для современных систем связи. FPGA Cyclone IV GX содержит 29 440 логических элементов и 1080 килобит встроенной памяти, обеспечивая достаточные вычислительные ресурсы для сложной обработки сигналов.

Техническая конфигурация включает двухканальную DDR2 SDRAM объемом 256 МБ, работающую в режиме dual-channel для высокоскоростной буферизации данных между трансивером и FPGA. Система тактирования базируется на прецизионном VCTCXO с частотой 30,72 МГц и стабильностью ±250 ppb, что обеспечивает точную синхронизацию радиочастотных операций. Флеш-память объемом 64 Мбит предназначена для хранения конфигурации FPGA, а дополнительные 4 Мбит используются для пользовательских данных.

Практическое применение LimeSDR PCIe охватывает разработку и тестирование систем беспроводной связи, включая прототипирование базовых станций, анализ спектра, исследования в области когнитивного радио и создание адаптивных антенных систем. Плата особенно эффективна в академических исследованиях и промышленной разработке, где требуется гибкость программной реализации радиочастотных алгоритмов с высокой вычислительной производительностью. Возможность обновления прошивки FPGA через PCIe интерфейс упрощает итеративную разработку и отладку комплексных радиосистем.

Технические характеристики

• RF-трансивер: Lime Microsystems LMS7002M MIMO FPRF
• FPGA: Intel Cyclone IV GX (EP4CGX30CF23C7N) в корпусе 484-pin FBGA
• Логические элементы FPGA: 29 440
• Встроенная память FPGA: 1080 кбит
• Умножители FPGA: 80 встроенных 18×18
• PLL FPGA: 4 общего назначения и 2 многоцелевых
• Высокоскоростные трансиверы: 4
• Интерфейс подключения: PCI Express x4 (4 линии)
• Генератор опорной частоты: Rakon 30,72 МГц ±250 ppb
• Диапазон частот: 100 кГц – 3,8 ГГц
• Полоса пропускания: 61,44 МГц
• Конфигурация: MIMO 2×2
• Выходная мощность: до 10 дБм
• RF-разъемы: 10 коаксиальных U.FL (6 RX, 4 TX)
• Оперативная память: 2×1 Гбит (64M×16) DDR2 SDRAM двухканальная
• Флеш-память FPGA: 64 Мбит
• Флеш-память данных: 4 Мбит
• EEPROM LMS MCU: 128 кбит (16K×8) прошивка + 512 кбит (64K×8) данные
• GPIO: 2×8 выводов (3,3В)
• Кристаллы FPGA: 100 МГц и 2×50 МГц
• Питание: через разъем PCIe или внешний источник 12В
• Разъем вентилятора: 12В
• Индикация: программируемые светодиоды
• Размеры платы: 68,9×136,85 мм
• Потребляемая мощность: 0,024 кВт⋅ч
