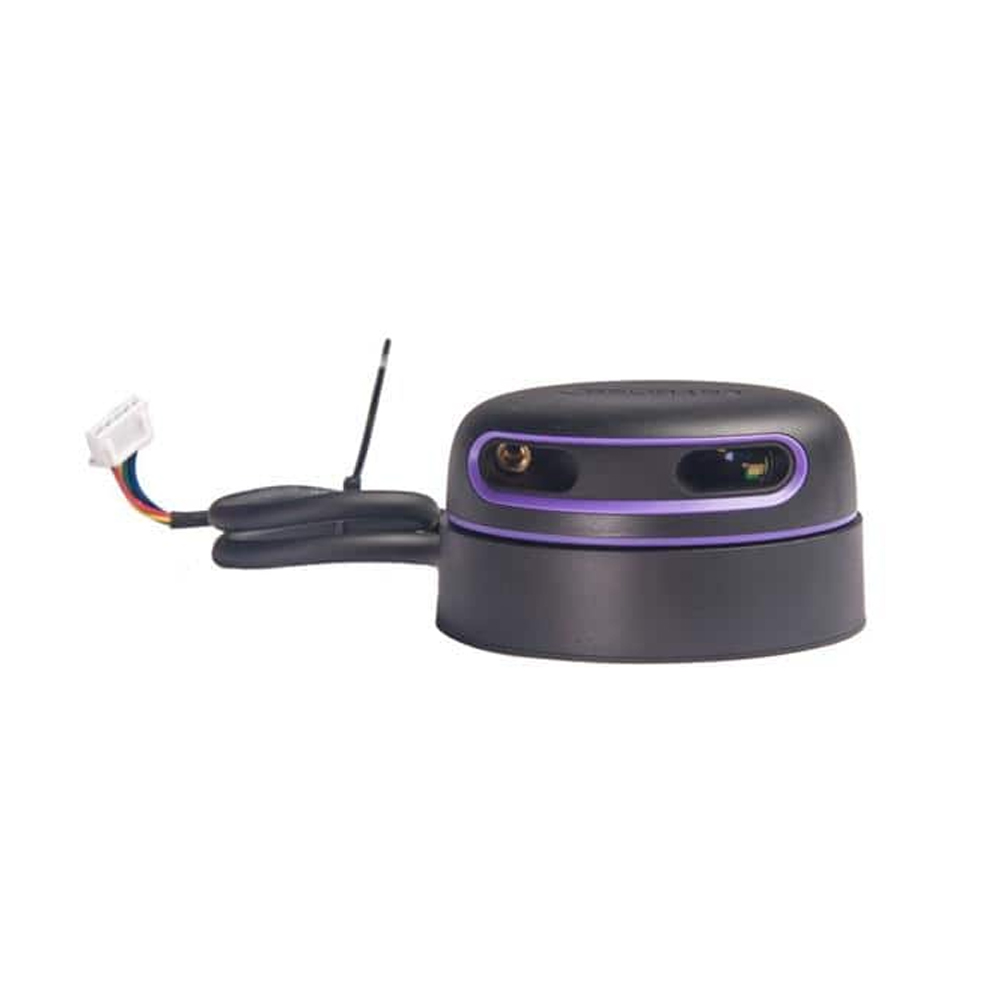

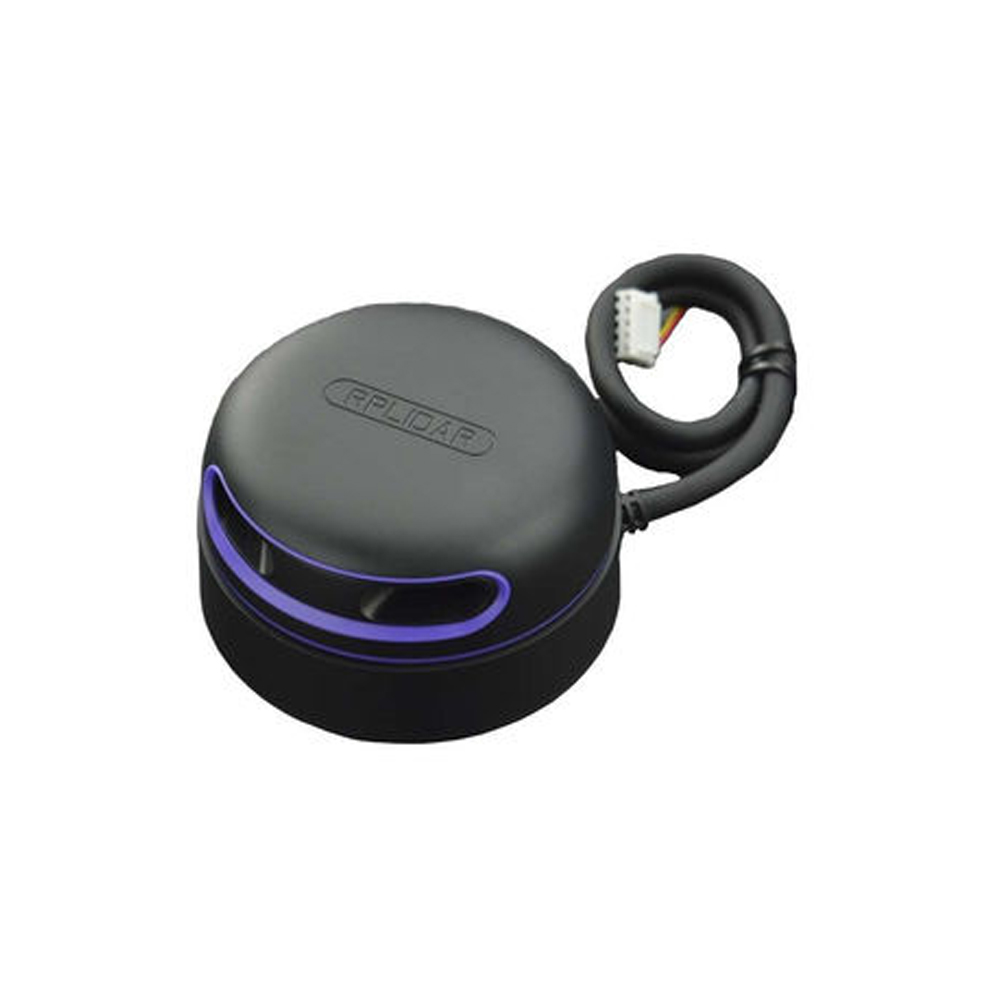

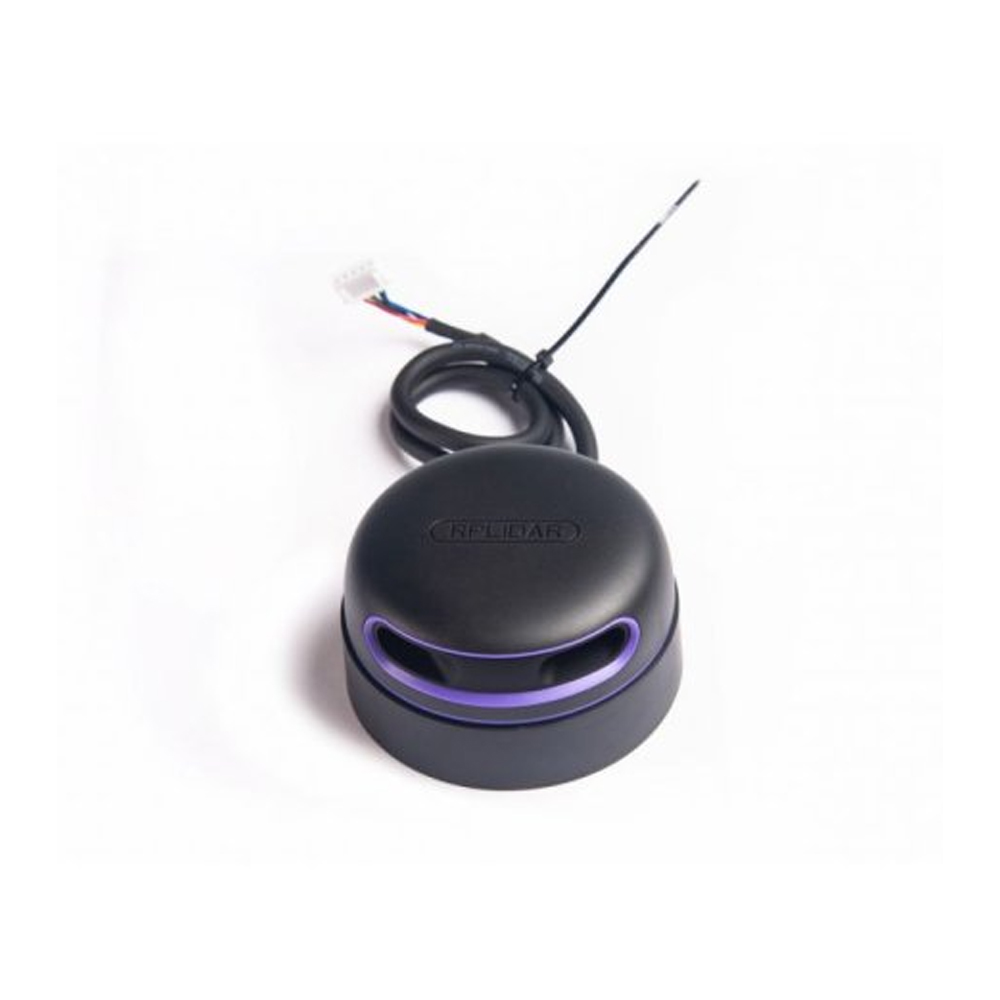

Slamtec RPLIDAR A3 представляет собой вращающийся лазерный сканер для задач навигации и картографирования в робототехнике. Устройство формирует двумерную карту окружающего пространства и используется в системах SLAM для одновременной локализации и построения карты. Подходит для интеграции в мобильные платформы, включая наземные роботы и БПЛА, работающие в условиях отсутствия GPS.
В основе работы лежит лазерная триангуляция с использованием инфракрасного излучателя и высокоскоростного движка обработки RPVision. Частота измерений достигает 16000 выборок в секунду, что позволяет получать плотное облако точек за один оборот. Дальность измерения составляет от 0.15 до 25 метров, что покрывает как ближнюю навигацию, так и работу в крупных помещениях. Полный обзор на 360 градусов исключает слепые зоны по горизонтали и упрощает построение непрерывной карты.
Оптическая и алгоритмическая часть оптимизированы для работы в различных условиях. В режиме повышенной производительности обеспечивается максимальная дальность и частота сканирования для помещений. В уличном режиме повышается устойчивость к солнечной засветке, включая корректное распознавание объектов с разной отражающей способностью, таких как белые и тёмные поверхности. Это позволяет использовать устройство вне лабораторных условий без потери стабильности данных.
Конструктивно датчик выполнен в компактном корпусе толщиной около 4 см, что упрощает установку на мобильные платформы с ограниченным пространством. Вращение измерительного блока реализовано на базе бесщёточного двигателя с бесконтактным приводом, что снижает механический износ и устраняет шум. Передача энергии и данных реализована по технологии OPTMAG с использованием беспроводной подачи питания и оптической связи внутри узла, что устраняет проблему износа контактных групп и увеличивает ресурс работы до 5 лет.
Интерфейс подключения включает USB и UART, что даёт гибкость при интеграции с различными вычислительными платформами. Поддерживается работа с Raspberry Pi, NVIDIA Jetson и другими одноплатными компьютерами. Наличие SDK и совместимость с ROS позволяют быстро включить лидар в существующие программные стеки автономной навигации и избежать разработки низкоуровневых драйверов.
На практике устройство применяется для автономной навигации в помещениях: складская логистика, инспекция производственных цехов, обследование строительных объектов. При установке на БПЛА лидар используется для полётов внутри зданий, под перекрытиями или в плотной застройке, где отсутствует спутниковая навигация. За счёт непрерывного сканирования формируется карта, по которой система может планировать маршрут, избегать препятствий и возвращаться в исходную точку.
Дополнительно лидар используется в задачах картографирования и реконструкции пространства. Высокая плотность измерений и стабильная работа на разных поверхностях позволяют формировать точные 2D-карты, которые затем применяются для анализа среды или построения трёхмерных моделей при комбинировании с другими датчиками.
Технические характеристики
- Тип устройства: 2D лидар сканер
- Принцип измерения: лазерная триангуляция
- Источник излучения: инфракрасный лазер
- Класс лазерной безопасности: Class 1
- Дальность измерения: 0.15–25 м
- Частота дискретизации: до 16000 выборок/с
- Угол сканирования: 360°
- Режимы работы: повышенной точности, уличный режим
- Интерфейсы подключения: USB, UART
- Питание: 5 В
- Двигатель: бесщёточный
- Тип привода: бесконтактный
- Технология передачи энергии и данных: OPTMAG
- Срок службы: до 5 лет
- Толщина корпуса: 4 см
- Совместимость: Raspberry Pi, NVIDIA Jetson, ПК
- Поддержка ПО: SDK, ROS
- Тип сканирования: непрерывное вращение по часовой стрелке
