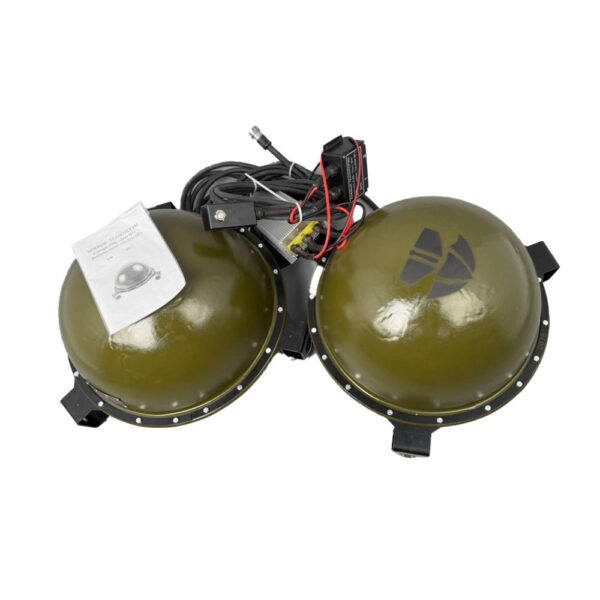

Станция РЭБ ЗОНТ М1 представляет собой высокоэффективную мобильную установку радиоэлектронного подавления в диапазоне 130–2510 МГц с выходной мощностью 500 ватт, специализированную для противодействия беспилотным летательным аппаратам и FPV-дронам. Оборудование предназначено для защиты объектов инфраструктуры, обеспечения информационной безопасности военных объектов и проведения специальных операций в условиях современной радиотехнической угрозы.
Конструкция установки построена на основе двухмодульной системы в защитных куполах: первый модуль охватывает частотный диапазон 130–1050 МГц, второй — 2350–2510 МГц. Разделение по куполам обеспечивает оптимальное распределение излучаемой мощности и минимизирует взаимные помехи между блоками. Корпусные элементы выполнены из ударопрочного материала с герметичной конструкцией защиты IP66, что гарантирует надежную работу в условиях повышенной влажности, пыльных сред и при резких температурных перепадах.
Система питания универсальна и адаптирована к полевым условиям. Предусмотрено подключение от бортовой сети военной техники напряжением 12 или 24 вольта через преобразователь, входящий в комплект. Для стационарного применения и длительной работы возможна организация питания от внешнего источника 220 вольт (требует отдельного оборудования). Дальность эффективного подавления составляет 150–300 метров в зависимости от типа подавляемого сигнала и условий распространения радиоволн.
Монтаж установки на боевую технику осуществляется благодаря неодимовым магнитам с виброизоляторами, входящим в комплектацию. Система крепления позволяет быстро развернуть оборудование без специальных инструментов и навыков. Управление включением и отключением реализовано через выносную кнопку с фиксацией состояния, что обеспечивает удобство операторского управления при размещении установки на расстоянии от оператора. Светодиодный индикатор на кнопке подтверждает статус работоспособности устройства.
Активная система охлаждения с естественной циркуляцией воздуха через радиаторные секции обеспечивает долговременную эксплуатацию без снижения выходной мощности. Конструкция предусматривает температурный мониторинг и автоматическую защиту от перегрева. Контроль работоспособности может проводиться периодически с использованием анализатора спектра радиочастот для детальной оценки характеристик излучаемых помех.
В практическом применении ЗОНТ М1 эффективно блокирует командные сигналы управления коммерческими и военными БПЛА, работающими в указанном диапазоне, включая FPV-системы с видеотрансляцией. Установка успешно применяется для организации радиационно-защищенных периметров вокруг критических объектов, защиты военных конвоев, аэродромов и стационарных позиций от воздушных беспилотных угроз. Модульная архитектура позволяет адаптировать систему под конкретные сценарии развертывания.
Система обслуживается и поддерживается в соответствии с руководством пользователя. Технический сервис и гарантийное обслуживание предоставляются в течение 12 месяцев с момента поставки. Оборудование изготавливается в соответствии с российскими стандартами качества и прошло необходимые испытания.
Технические характеристики
- Обозначение: 130–2510 МГц
- Конфигурация: двухмодульная система (130–1050 МГц / 2350–2510 МГц)
- Выходная мощность: 500 Вт
- Дальность подавления: 150–300 м
- Система защиты: купольная конструкция
- Класс защиты корпуса: IP66
- Питание: 12/24V постоянного тока
- Потребляемая мощность: 1,2–1,5 кВ⋅ч (в зависимости от режима работы)
- Преобразователь напряжения: входит в комплект
- Питание стационарное: 220V переменного тока (требует отдельного оборудования)
- Диапазон рабочих температур: –10 до +50 °C
- Вес установки (оба модуля): 34 кг
- Габариты установки (оба модуля): 1060 × 1060 × 700 мм
- Длина кабеля питания: 5 м
- Длина кабеля управления: 5 м
- Длина соединительного кабеля между модулями: 5 м
- Система охлаждения: активная с контролем температуры
- Способ крепления: неодимовые магниты с виброизоляторами
- Управление: выносная кнопка с фиксацией состояния
- Индикатор работы: светодиодный
- Гарантия: 12 месяцев
