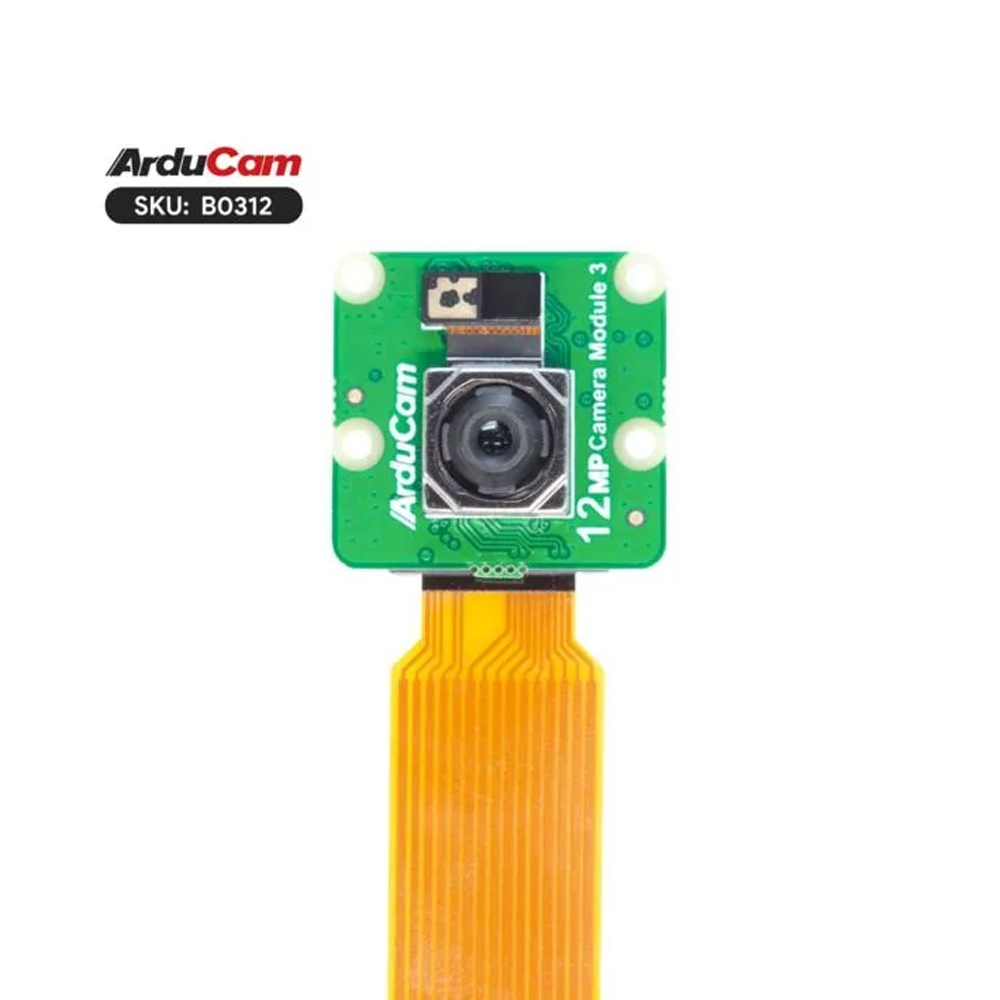

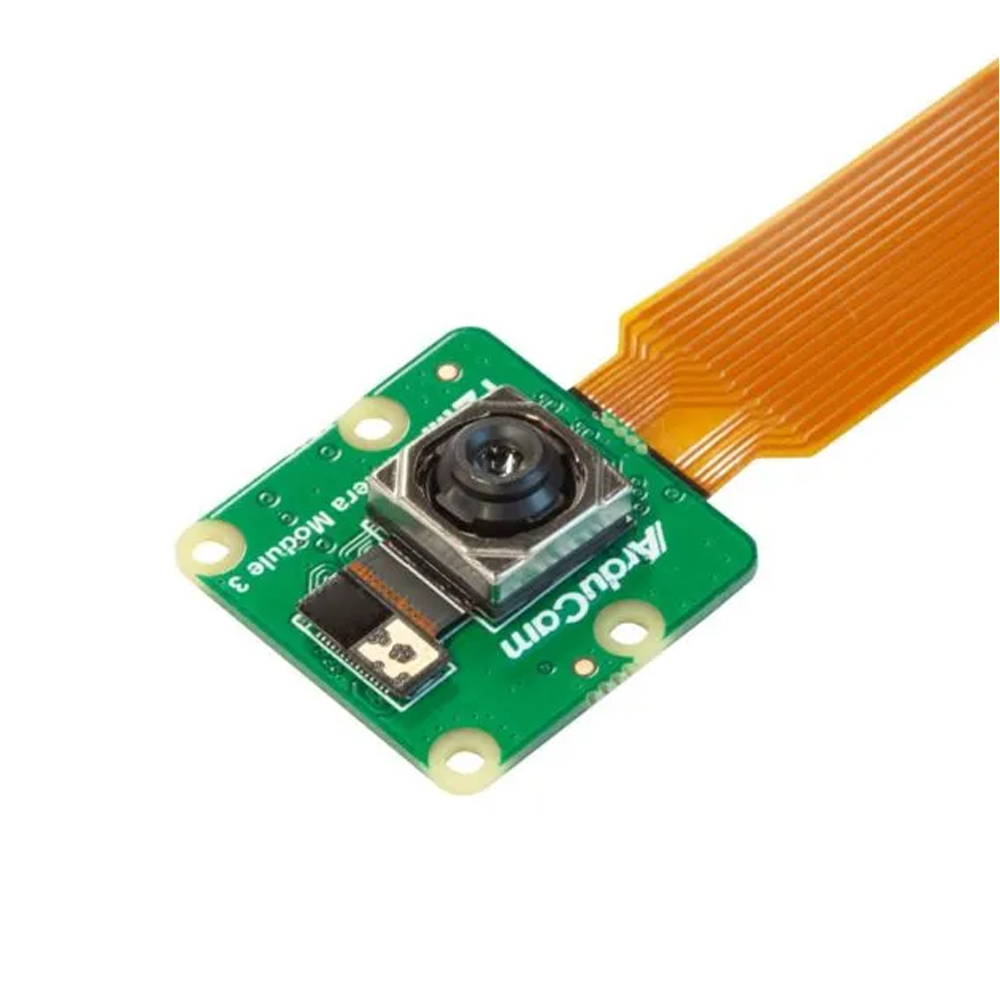

Модуль камеры Arducam IMX708 предназначен для получения фотографий и видеопотока в проектах на базе Raspberry Pi. Камера построена на сенсоре IMX708, оснащена объективом с фазовой автофокусировкой PDAF и поддерживает съёмку статических изображений с разрешением 4608 x 2592 пикселей. Модуль подходит для разработки систем визуального наблюдения, получения изображений объектов и программной обработки кадров на одноплатном компьютере.
Разрешение 12 МП позволяет сохранять фотографии для последующего просмотра отдельных участков изображения. Полный кадр полезен при документировании состояния объекта, съёмке предметов и подготовке исходных материалов для алгоритмов компьютерного зрения. Фотографический режим следует отделять от видеорежимов: максимальное разрешение статического изображения и указанные сочетания разрешения с частотой кадров описывают разные варианты работы камеры.
Для видеосъёмки предусмотрены режимы 2304 x 1296 пикселей при 56 кадрах/с и 1536 x 864 пикселя при 120 кадрах/с. Первый вариант подходит для получения видеопотока с детализацией, определяемой разрешением кадра. Второй даёт более частую регистрацию изменений сцены и может использоваться при наблюдении за движущимися деталями механизмов или перемещением объектов в поле зрения. Выбор режима зависит от того, требуется ли проекту пространственная детализация или частая последовательность кадров.
Режим HDR работает при разрешении 3 МП; для съёмки 2304 x 1296 пикселей с HDR указана частота 30 кадров/с. Этот режим предназначен для сцен, в которых одновременно присутствуют светлые и тёмные участки. Например, камера может наблюдать объект рядом с освещённым окном или получать изображение рабочего места с неоднородным освещением. При выборе режима сохраняется привязка к указанному разрешению и частоте кадров: поддержка HDR относится к отдельному формату съёмки.
Фазовая автофокусировка PDAF обеспечивает автоматическую настройку резкости объектива. Такая функция полезна при изменении положения предмета относительно камеры: например, при последовательной съёмке объектов на рабочем столе или разработке установки, где расстояние до наблюдаемой поверхности меняется. Автофокус позволяет включить настройку резкости в процесс получения изображения. Камера может использоваться в программных проектах с библиотеками libcamera и Picamera2, поддержка которых указана в документации Arducam.
Объектив имеет фокусное расстояние 4,74 мм, диафрагменное число F1.8 и угол обзора 75°. Эти параметры задают оптическую конфигурацию модуля и должны учитываться при выборе положения камеры относительно сцены. Для съёмки рабочего участка расположение модуля подбирают так, чтобы нужные объекты попадали в кадр. Встроенный ИК-фильтр 650 нм ограничивает применение камеры съёмкой в видимом свете. При проектировании наблюдения за объектом освещение выбирают с учётом этой спектральной чувствительности.

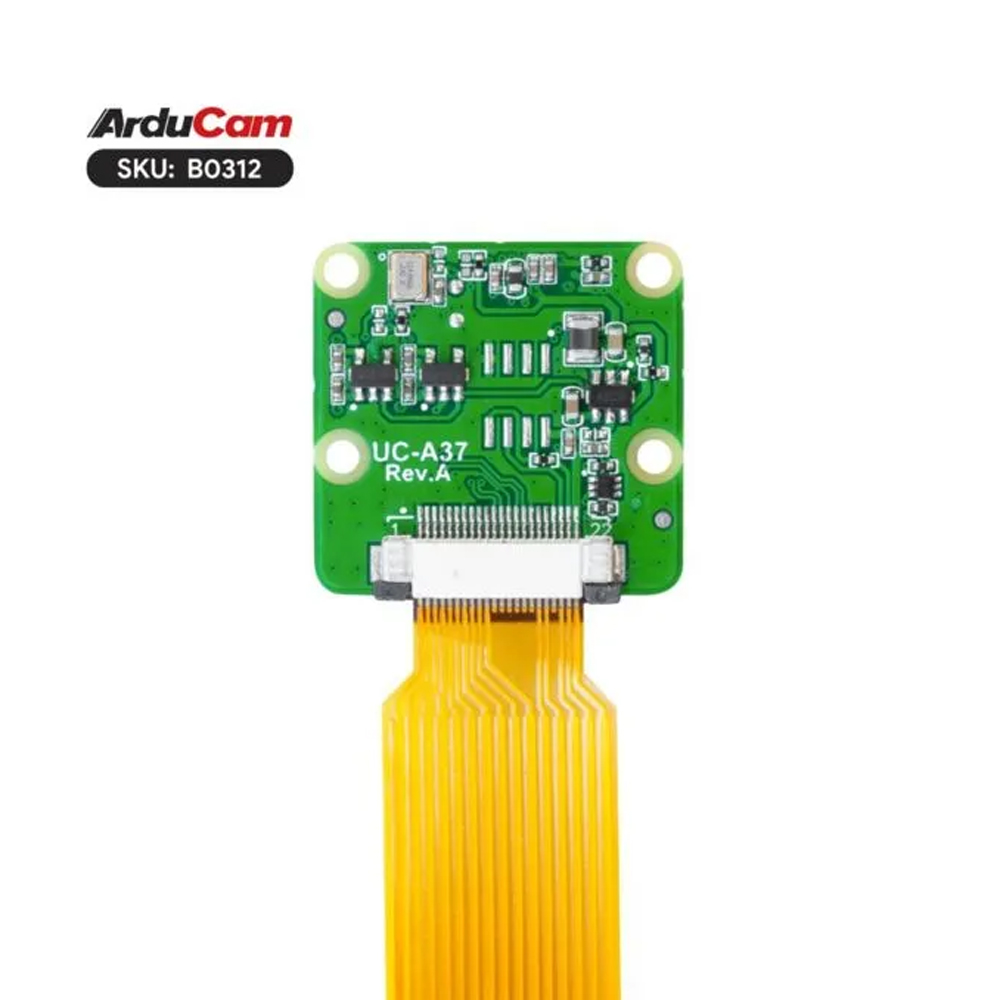

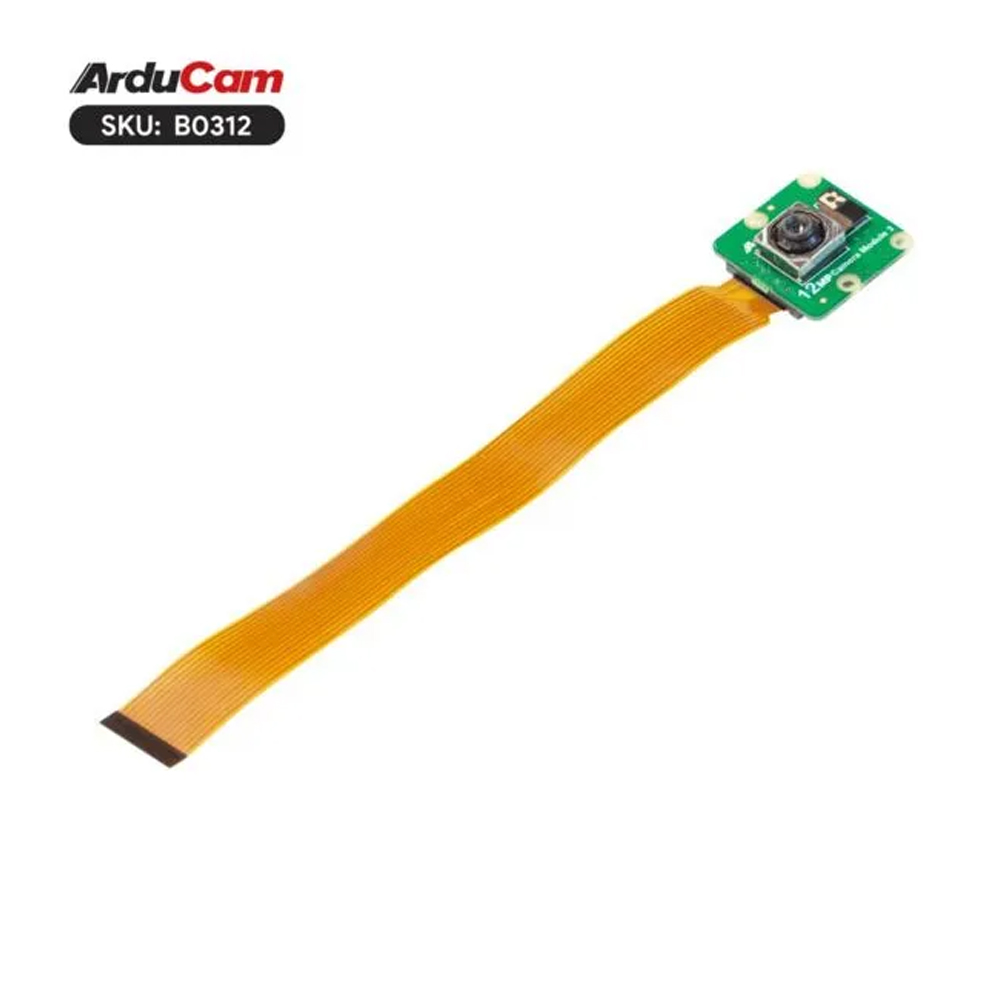

Сенсор использует затвор Rolling Shutter и имеет размер пикселя 1,4 x 1,4 мкм при оптическом формате 1/2,43 дюйма. Плата камеры размером 24 x 25 мм предназначена для встраивания в аппаратную часть проекта. Совместимость заявлена для плат Raspberry Pi, включая 4B, 3B, Pi Zero W и Pi Zero 2 W. В зависимости от используемой платы подключение требует соответствующего камерного шлейфа; для Raspberry Pi Zero документация предусматривает переходной кабель к уменьшенному разъёму камеры. Это учитывают при сборке устройства и размещении модуля внутри корпуса.
Технические характеристики
- Тип оборудования: модуль камеры для Raspberry Pi
- Сенсор: IMX708
- Разрешение: 12 МП
- Максимальное разрешение статических изображений / активная область сенсора: 4608 x 2592 пикселей
- Тип затвора: Rolling Shutter
- Оптический формат: 1/2,43 дюйма
- Размер пикселя: 1,4 x 1,4 мкм
- Режимы видеосъёмки: 2304 x 1296 пикселей при 56 кадрах/с, 2304 x 1296 пикселей при 30 кадрах/с с HDR, 1536 x 864 пикселя при 120 кадрах/с
- Поддержка HDR: при разрешении 3 МП
- Тип фокусировки: автоматическая, фазовая PDAF
- Угол обзора: 75°
- Диафрагменное число: F1.8
- Фокусное расстояние: 4,74 мм
- ИК-чувствительность: интегрированный ИК-фильтр 650 нм, съёмка только в видимом свете
- Размер платы: 24 x 25 мм
- Совместимость: платы Raspberry Pi, включая 4B, 3B, Pi Zero W и Pi Zero 2 W
