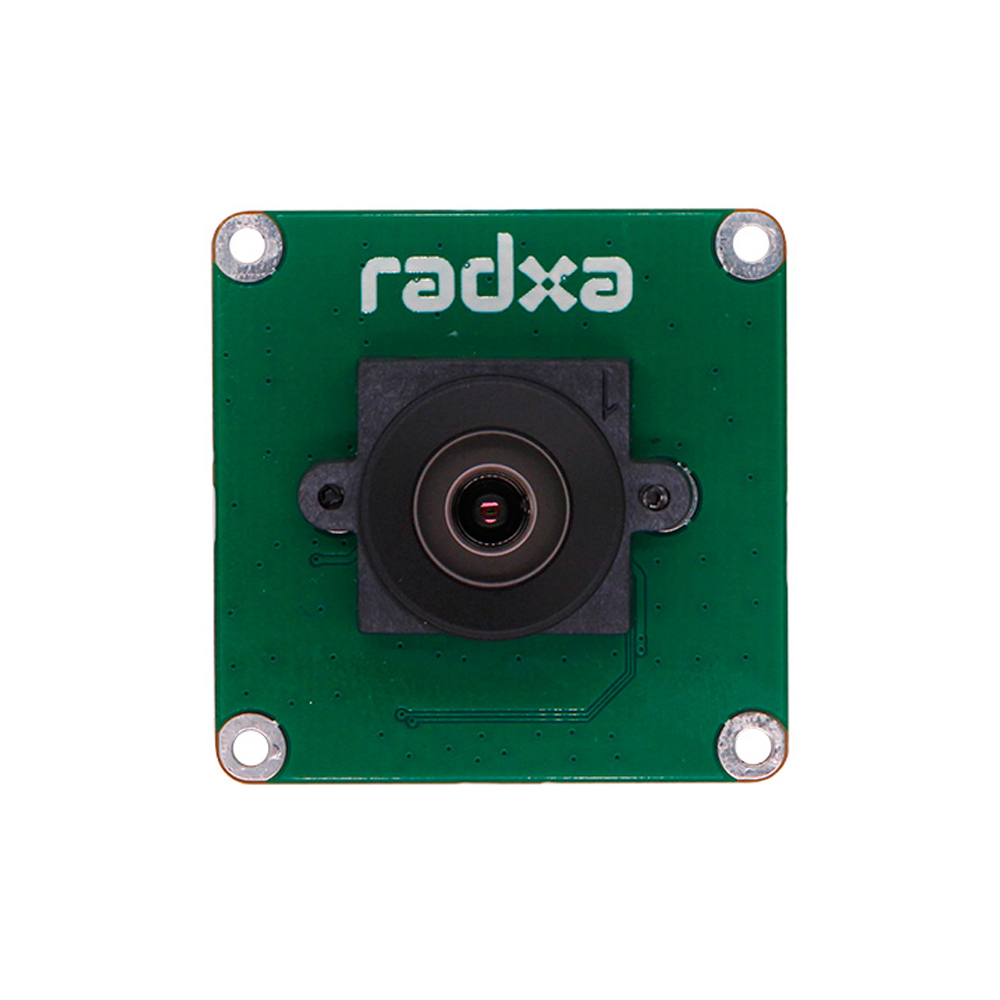

Камера Radxa 8M 219 представляет собой модуль на базе сенсора SONY IMX219 с разрешением 8 Мп. Модуль предназначен для работы с одноплатными компьютерами Radxa серий ZERO и ROCK. Камеру можно использовать как источник изображения в проектах на перечисленных совместимых платах.

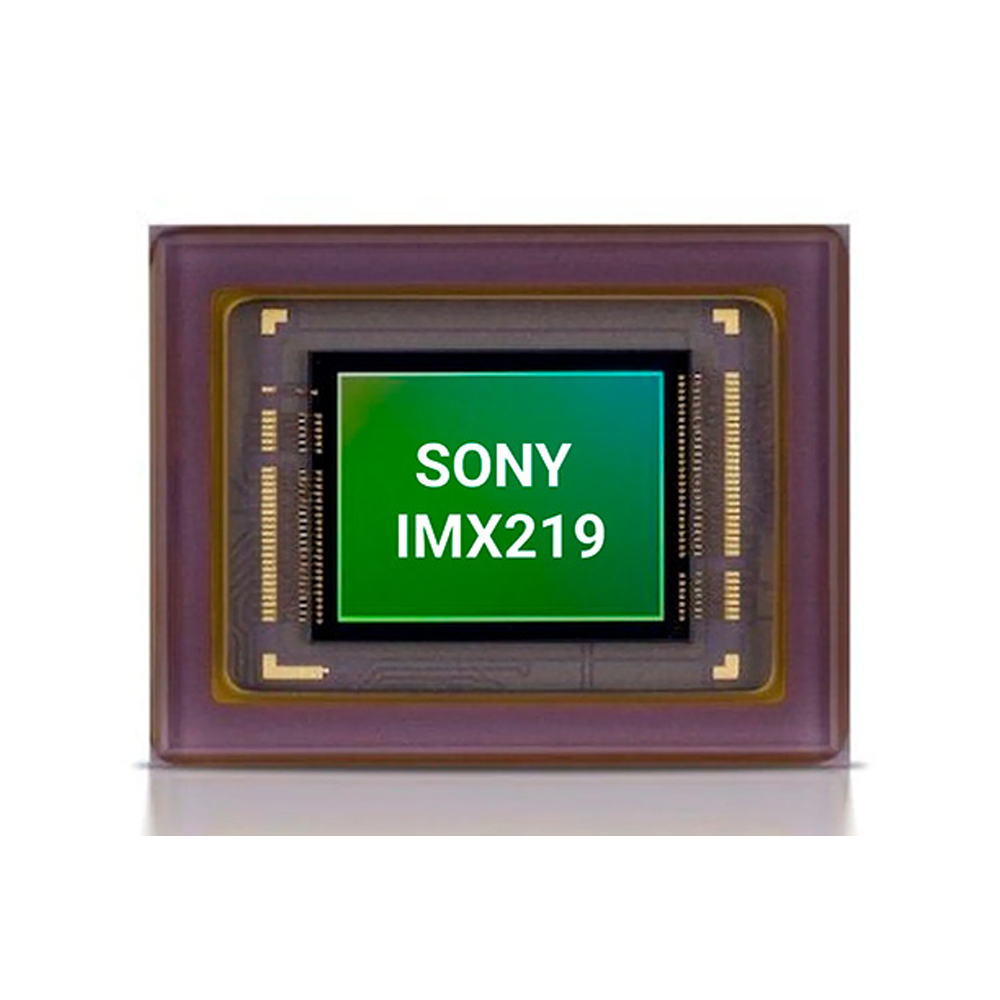

В основе модуля установлен сенсор SONY IMX219 8M pixel. Разрешение 8 Мп является основным указанным параметром формирования изображения. При подборе камеры для проекта этот параметр позволяет определить класс сенсора, а перечень поддерживаемых компьютеров помогает проверить совместимость с выбранной аппаратной платформой.

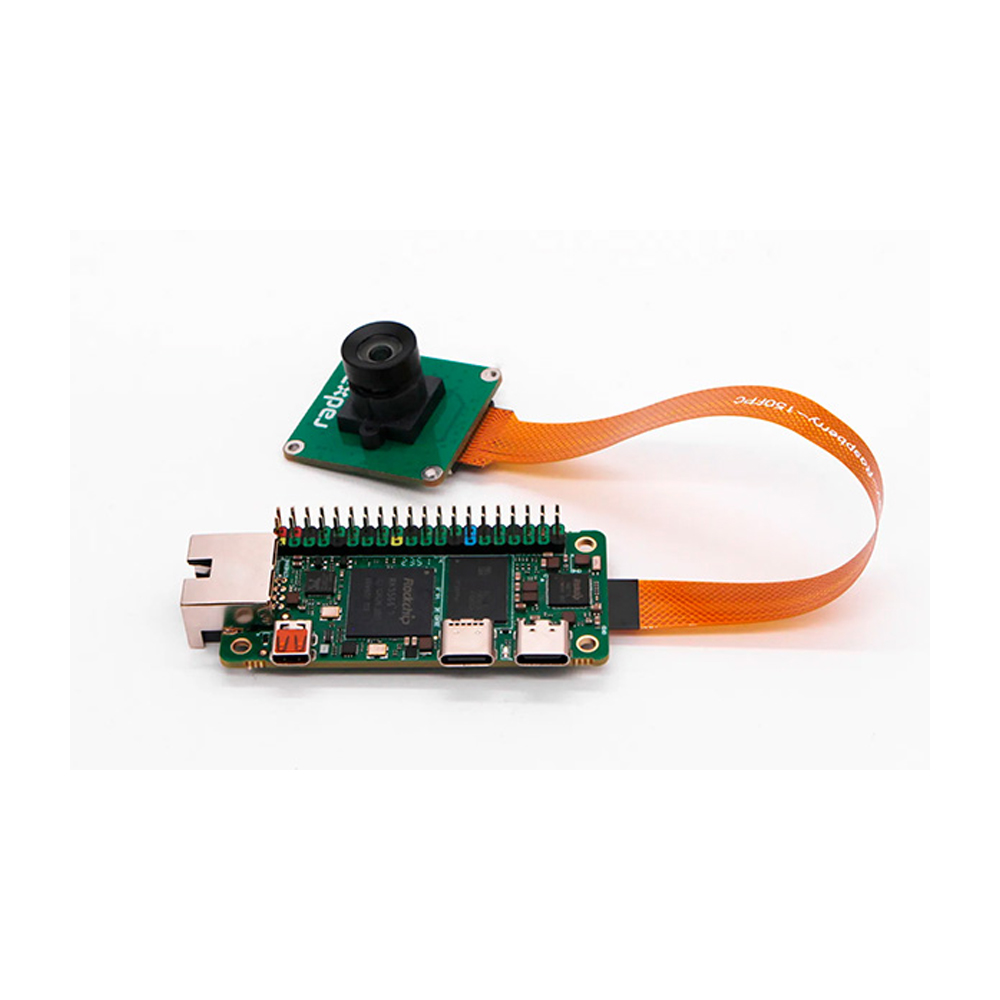

Совместимость с серией ZERO охватывает модели ZERO 3W и ZERO 3E. В комплект поставки входит кабель FPC для подключения камеры к этим платам. Такой состав комплекта подходит для проекта, в котором камера используется вместе с одним из указанных компьютеров ZERO: соединительный кабель для этой платформы уже включён в поставку.

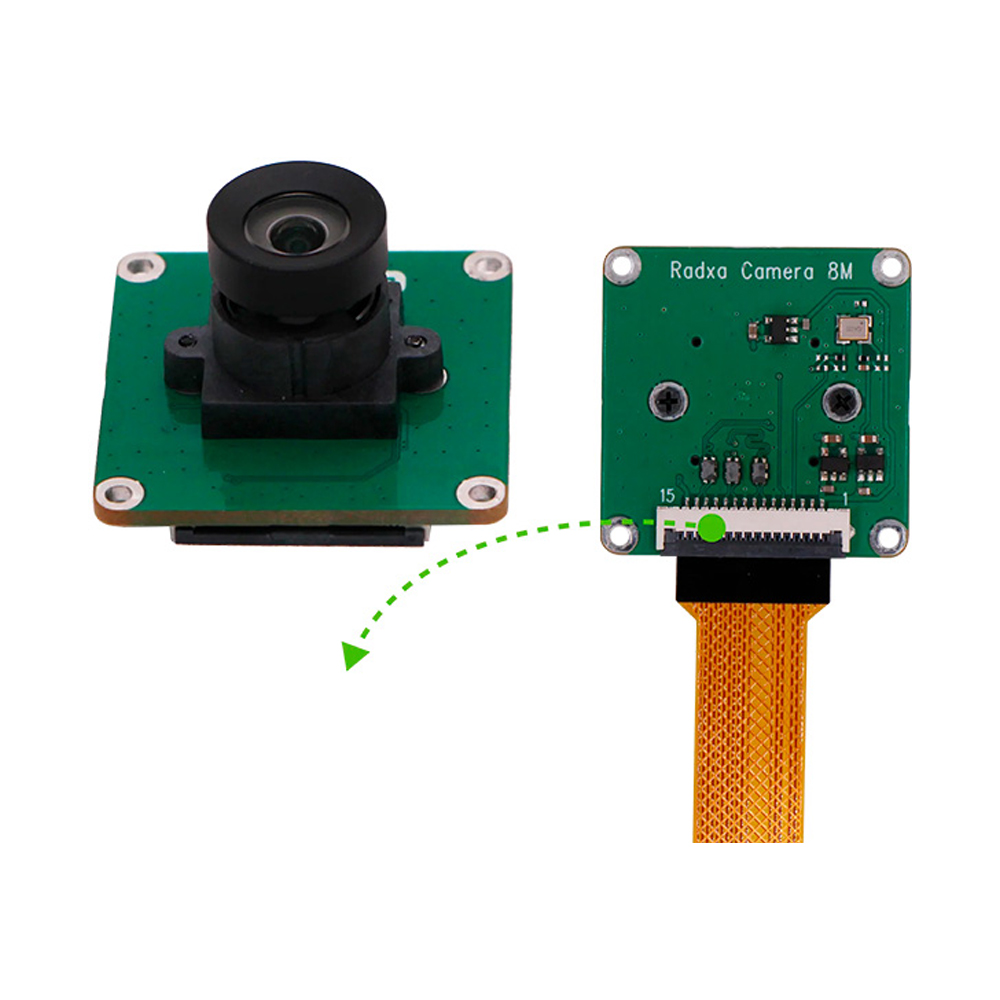

Комплектный FPC-кабель имеет длину 150 мм. На концах предусмотрены соединения 22P с шагом контактов 0,5 мм и 15P с шагом 1 мм. Эти параметры описывают соединительный шлейф и позволяют учитывать его длину при размещении камеры относительно платы. Размеры и контактные конфигурации обоих концов следует сопоставлять с разъёмами конкретной сборки.

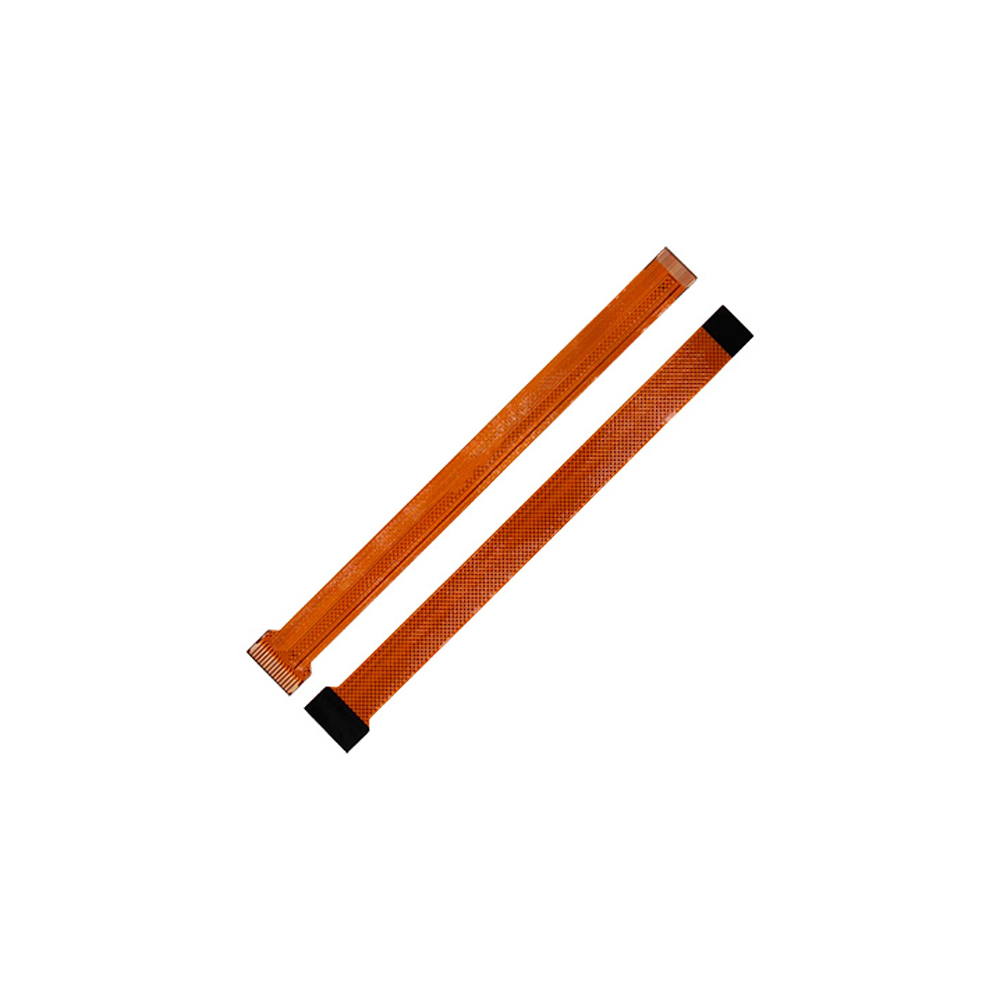

Для серии ROCK 4 указана поддержка компьютеров ROCK 4SE, ROCK 4A, ROCK 4B, ROCK 4A+, ROCK 4B+ и ROCK 4C+. Перечень включает конкретные индексы плат, поэтому при подготовке проекта совместимость можно проверять по полному названию компьютера. Для подключения Radxa 8M 219 к ROCK 4C+ в исходных материалах отдельно упомянут соответствующий кабель.
Среди компьютеров серии ROCK 3 поддерживаются ROCK 3A, ROCK 3B и ROCK 3C. Камера подходит для добавления источника изображения к проектам на этих платах. Наличие нескольких поддерживаемых платформ позволяет использовать одну модель камеры в сборках с разными одноплатными компьютерами, подбирая подключение под выбранную плату.

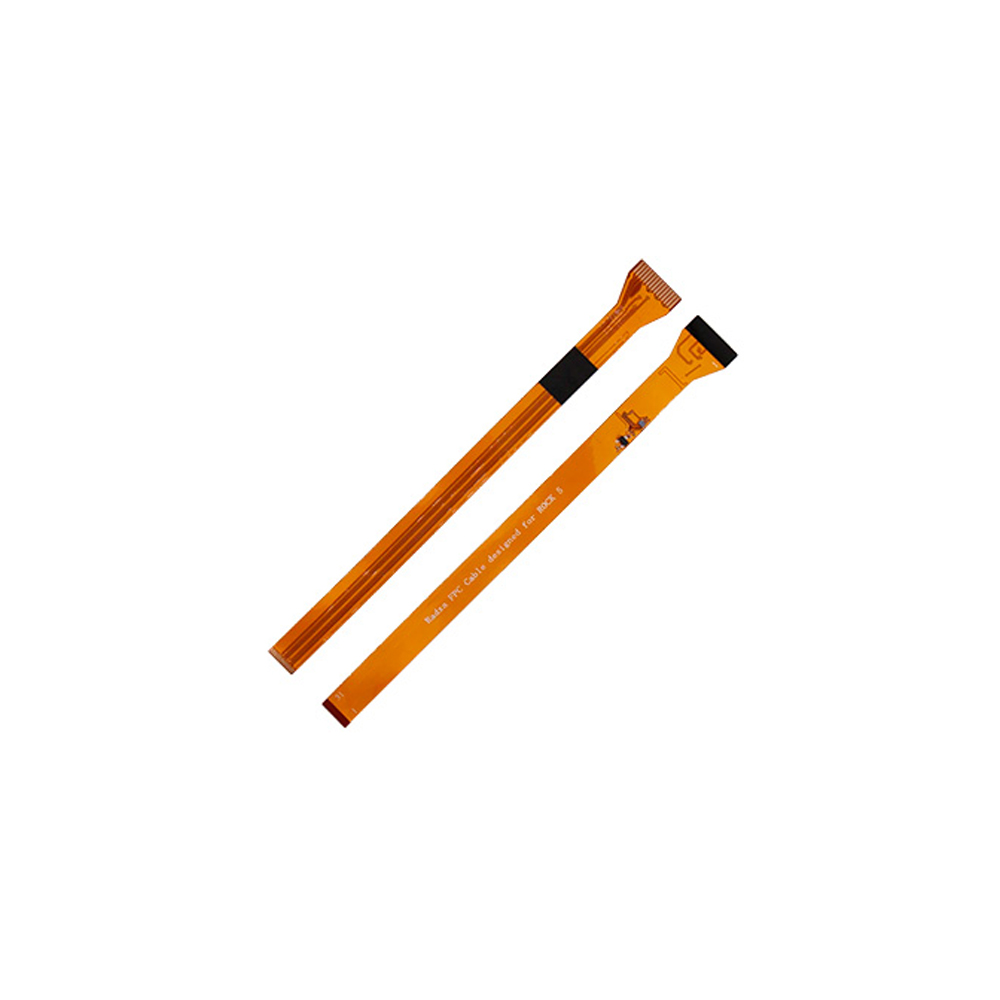

В серии ROCK 5 перечислены модели ROCK 5A и ROCK 5B. В материалах также приведено упоминание кабеля для работы камеры с ROCK 5. При формировании комплектации проекта необходимо разделять совместимость самого модуля и состав поставки: комплектный шлейф прямо указан для ZERO 3W и ZERO 3E, а остальные кабели перечислены отдельно.

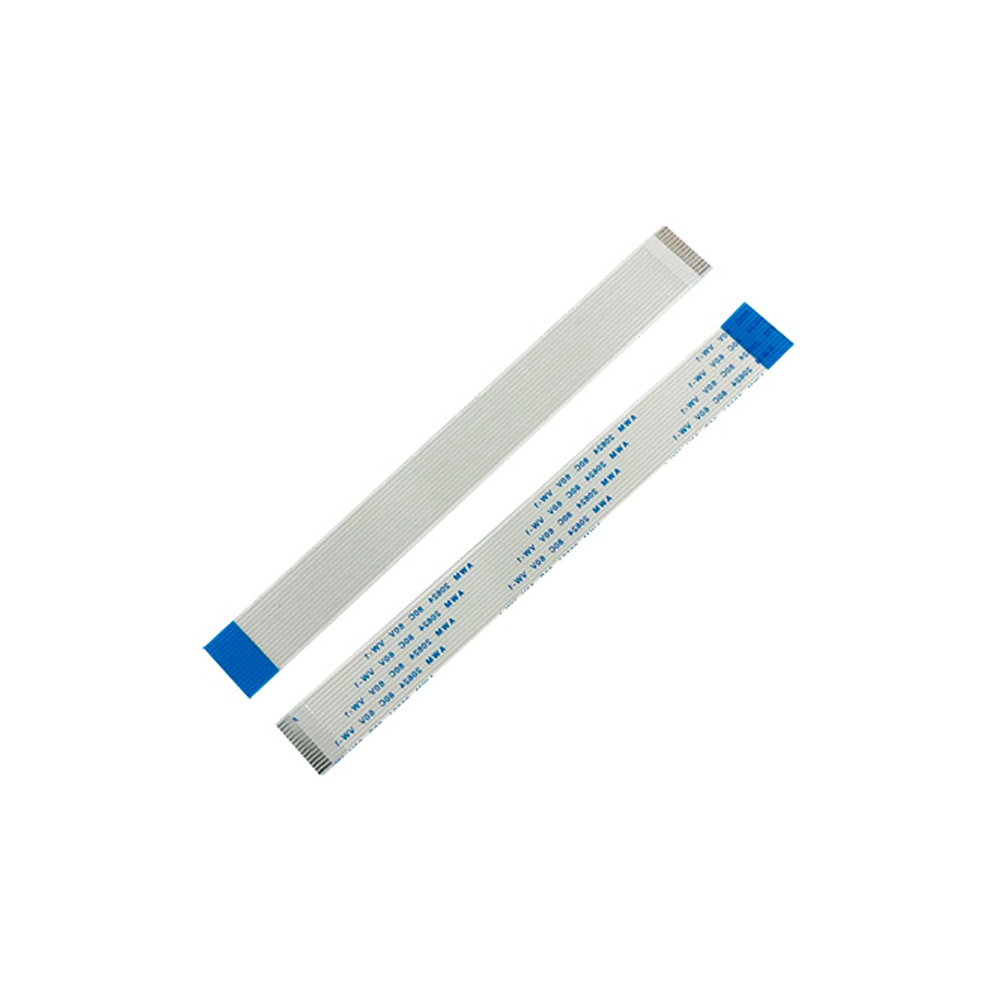

Дополнительно в исходной информации упомянут кабель для работы камеры Radxa 8M 219 с 7-inch Display. Это упоминание относится к варианту соединительного кабеля. Дисплей и кабели для других платформ в заявленном комплекте поставки камеры не перечислены.
Технические характеристики
- Тип оборудования: Камерный модуль для одноплатных компьютеров
- Производитель сенсора: SONY
- Модель сенсора: IMX219
- Разрешение сенсора: 8 Мп
- Тип соединительного кабеля: FPC
- Контактная конфигурация кабеля: 22 контакта с шагом 0,5 мм на одном конце, 15 контактов с шагом 1 мм на другом
- Длина соединительного кабеля: 150 мм
- Совместимые компьютеры ZERO: ZERO 3W, ZERO 3E
- Совместимые компьютеры ROCK 4: ROCK 4SE, ROCK 4A, ROCK 4B, ROCK 4A+, ROCK 4B+, ROCK 4C+
- Совместимые компьютеры ROCK 3: ROCK 3A, ROCK 3B, ROCK 3C
- Совместимые компьютеры ROCK 5: ROCK 5A, ROCK 5B
- Назначение комплектного кабеля: Подключение к ZERO 3W и ZERO 3E
- Дополнительно упомянутые варианты кабелей: Для ROCK 4C+, ROCK 5, 7-inch Display и Zero 3
