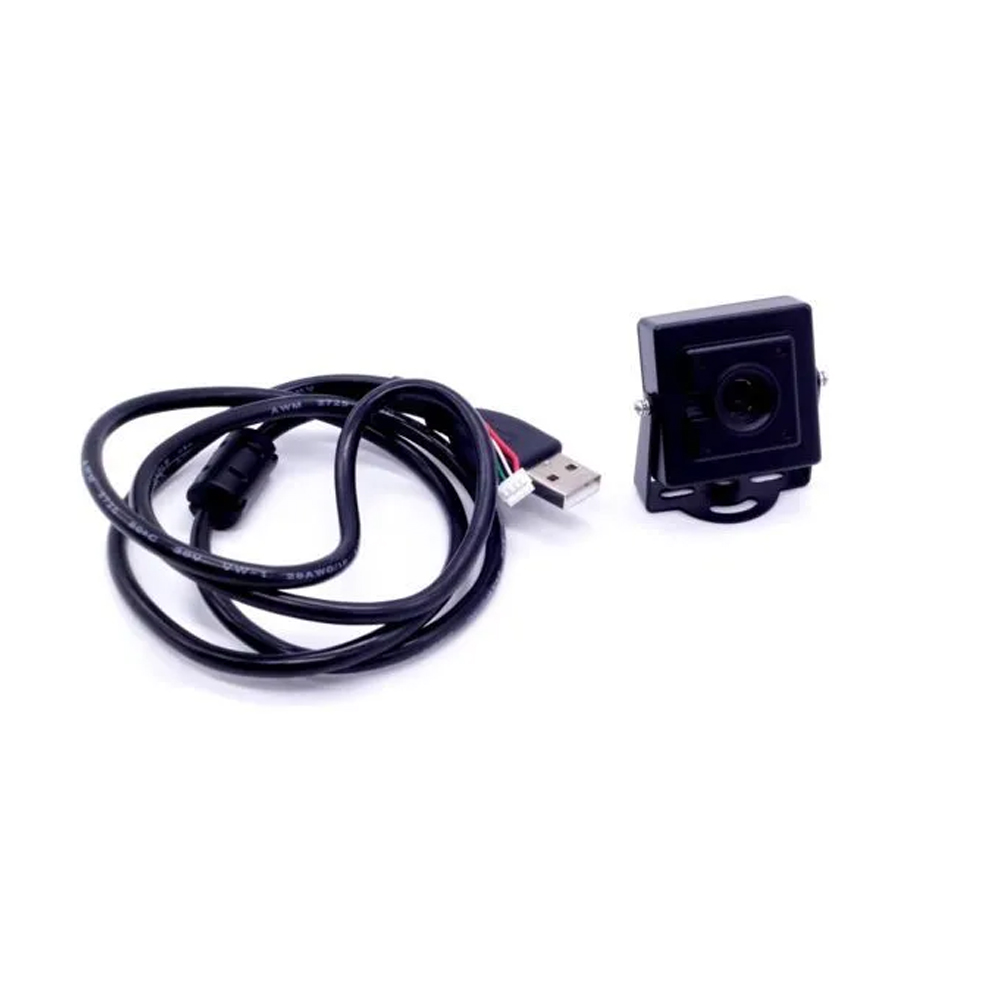

USB-модуль камеры на базе сенсора IMX179 предназначен для сканирования документов, машинного зрения и визуального контроля оборудования. КМОП-матрица с разрешением 8 Мп формирует изображение размером до 3264×2448 пикселей. Камера подходит для интеграции в робототехнические системы, наблюдения за процессом печати на 3D-принтере и использования с лазерными граверами в программном обеспечении LightBurn.
Максимальное разрешение позволяет передавать изображение с детализацией, необходимой для рассмотрения элементов документа или контролируемого объекта. Для видеопотока MJPEG заявлена частота 30 кадров/с при 3264×2448 пикселях и в режиме 1080p. Такой режим подходит для задач, в которых требуется получать последовательность детализированных кадров. Программное обеспечение должно поддерживать сжатие MJPEG, чтобы использовать заявленную частоту при максимальном разрешении.
Автоматическая фокусировка подстраивает резкость при изменении расстояния между объективом и объектом съёмки. Эта функция применима при последовательном сканировании документов и наблюдении за перемещающимися объектами. Объектив обеспечивает горизонтальный угол обзора 63°. При установке камеры положение корпуса выбирают с учётом этого угла, чтобы рабочая область попадала в кадр и сохранялась возможность фокусировки на нужном объекте.
Аппаратная поддержка HDR предназначена для съёмки сцен с выраженным перепадом освещённости. Расширенный динамический диапазон помогает сбалансировать отображение теней и ярких участков при контровом свете. Функция востребована при наблюдении за оборудованием, когда в одном кадре присутствуют освещённая рабочая зона и затенённые детали. Для систем визуального контроля это позволяет получать изображение в условиях контрастного освещения.

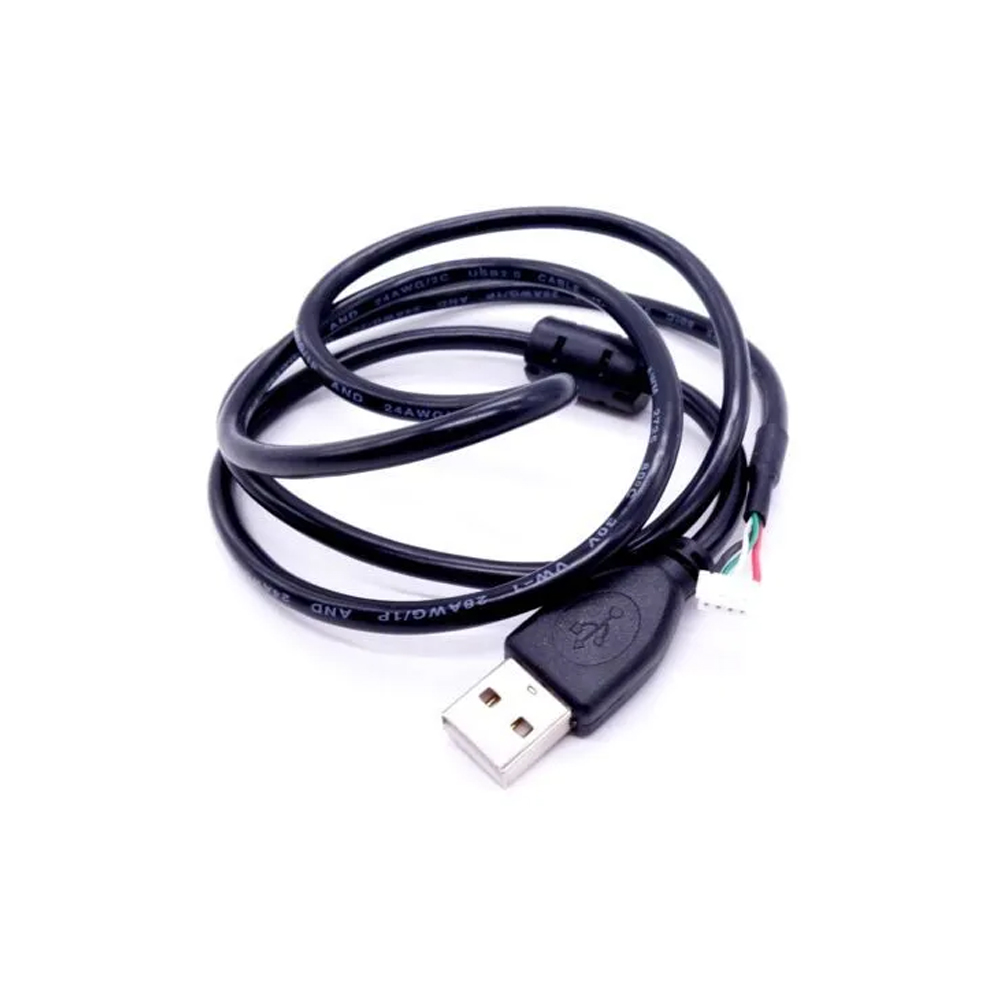

Подключение к компьютеру выполняется через интерфейс USB 2.0, питание поступает по тому же соединению от источника постоянного напряжения 5 В. Поддержка стандарта UVC обеспечивает работу в режиме Plug-and-Play без установки дополнительных драйверов. Заявлена совместимость с Windows, Linux, Android и macOS. Камеру можно включать в состав систем на этих платформах, используя программное обеспечение для захвата и обработки видеопотока.
Помимо MJPEG, модуль поддерживает передачу изображения в формате YUY2 с частотой 30 кадров/с при разрешении 640×480 пикселей. Выбор формата зависит от требований программы, принимающей изображение. Для приложений искусственного интеллекта предусмотрены предустановленные разрешения без необходимости кадрирования. При настройке системы машинного зрения это позволяет выбрать предусмотренный камерой размер кадра для дальнейшей обработки изображения средствами используемого приложения.

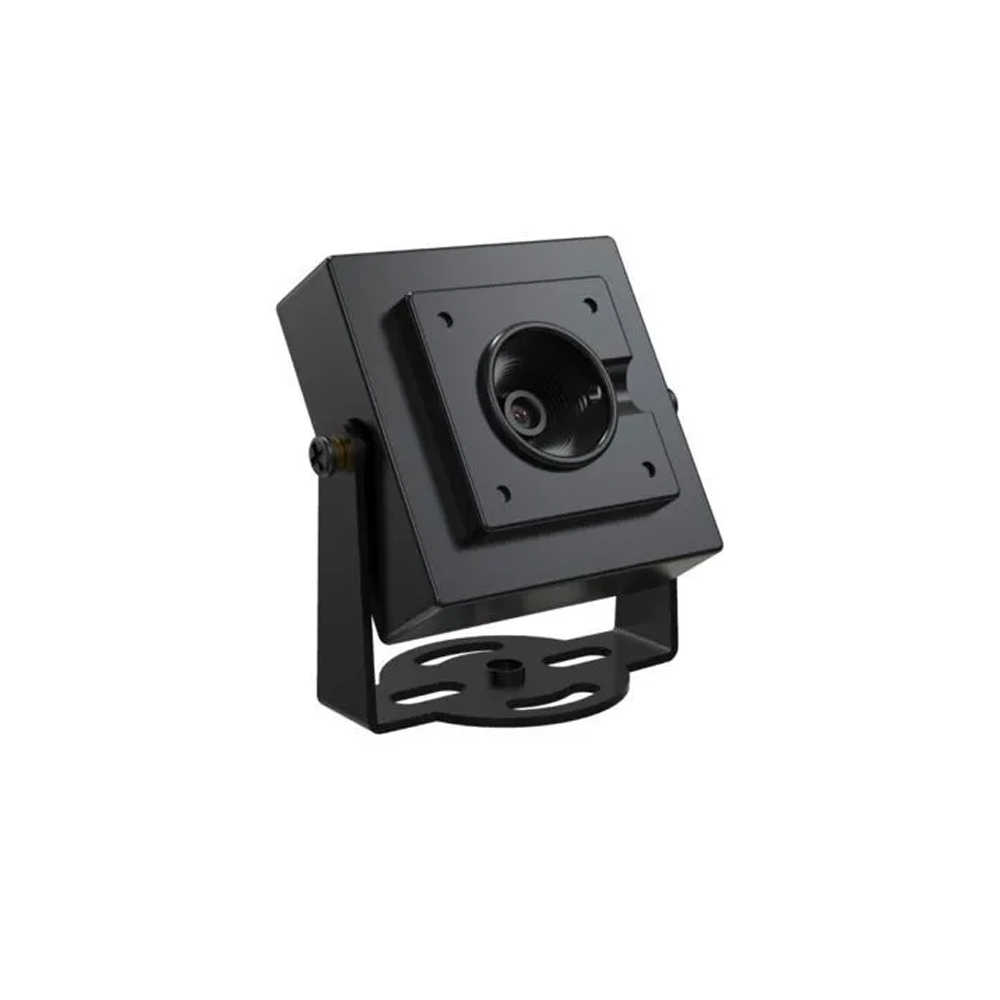

Корпус из металлического сплава защищает внутренние компоненты и выполняет функцию пассивного радиатора. Отвод тепла через корпус предусмотрен для продолжительной трансляции, в том числе при наблюдении за работой 3D-принтера. При размещении камеры необходимо исключить воздействие влаги: для эксплуатации вне защищённого пространства в исходных рекомендациях предусмотрено использование защитного бокса. Сам по себе металлический корпус не заявлен как влагозащищённый.
В составе лазерного гравера с LightBurn или установки для сканирования камеру следует закрепить на кронштейне. Фиксация корпуса помогает исключить микровибрации во время фокусировки и сохранить выбранное положение относительно рабочей области. Для подключения рекомендован USB-порт материнской платы либо активный USB-хаб. Такое подключение используется для предотвращения падения напряжения питания при передаче видеопотока, особенно в режиме 30 кадров/с при максимальном разрешении.
Технические характеристики
- Тип оборудования: USB-модуль камеры
- Тип сенсора: КМОП (CMOS)
- Модель сенсора: IMX179
- Разрешение сенсора: 8 Мп
- Максимальное разрешение изображения: 3264×2448 пикселей
- Тип фокусировки: автоматическая, с подстройкой при изменении расстояния до объекта
- Горизонтальный угол обзора объектива: 63°
- Поддержка расширенного динамического диапазона: аппаратный HDR
- Форматы видеопотока и частота кадров: MJPEG при 3264×2448 и 1080p до 30 кадров/с; YUY2 при 640×480 до 30 кадров/с
- Интерфейс передачи данных: USB 2.0
- Стандарт совместимости: UVC
- Поддержка Plug-and-Play: да
- Установка дополнительных драйверов: не требуется
- Совместимые операционные системы: Windows, Linux, Android, macOS
- Материал корпуса: металлический сплав
- Охлаждение: пассивное, с отводом тепла через металлический корпус

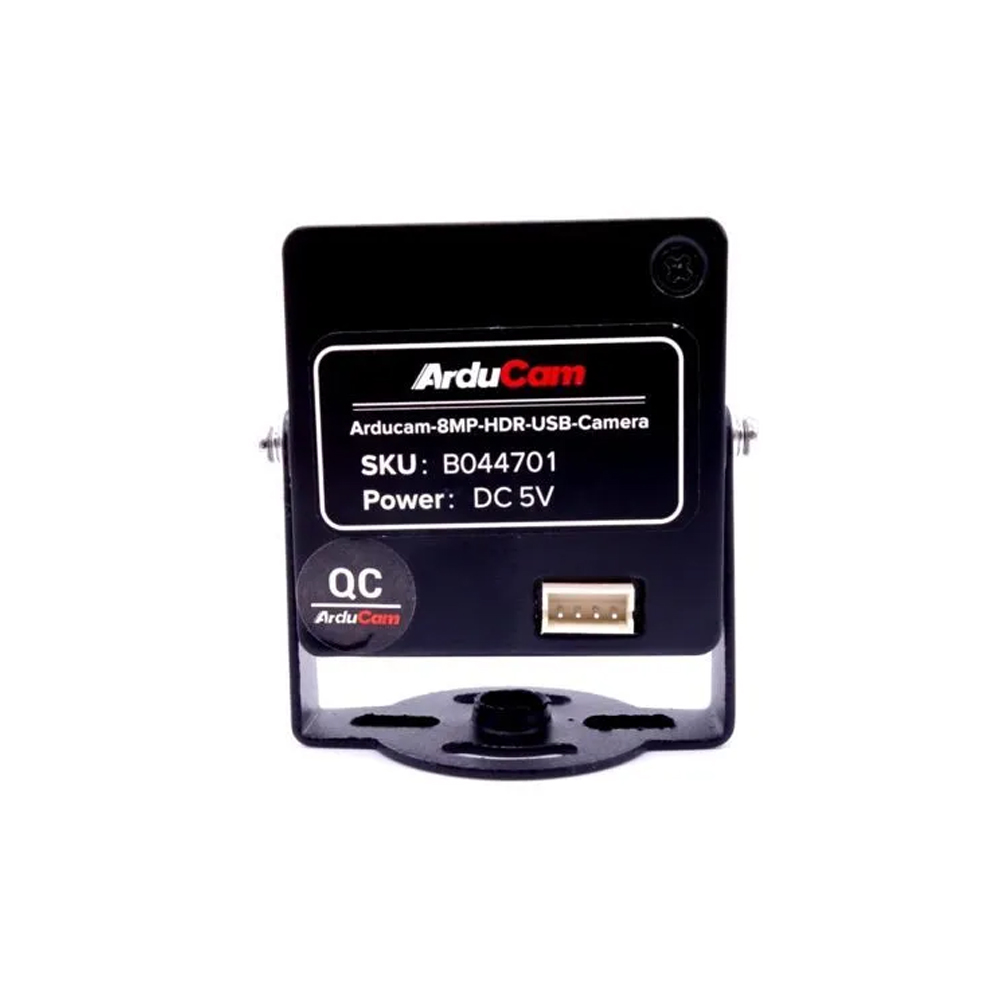

- Напряжение питания: 5 В постоянного тока
- Источник питания: USB-порт
- Поддержка приложений искусственного интеллекта: предусмотрена
- Предустановленные разрешения без кадрирования: поддерживаются
- Применение: сканирование документов, машинное зрение, системы контроля, мониторинг 3D-принтеров, лазерные граверы с LightBurn, видеонаблюдение, робототехника
- Рекомендуемое подключение: USB-порт материнской платы или активный USB-хаб
- Требование к программному обеспечению для максимального разрешения при 30 кадрах/с: поддержка MJPEG
- Условия защиты от влаги: исключение воздействия влаги, использование защитного бокса при необходимости
- Рекомендации по монтажу для LightBurn и сканирования: фиксация на кронштейне для исключения микровибраций при фокусировке
