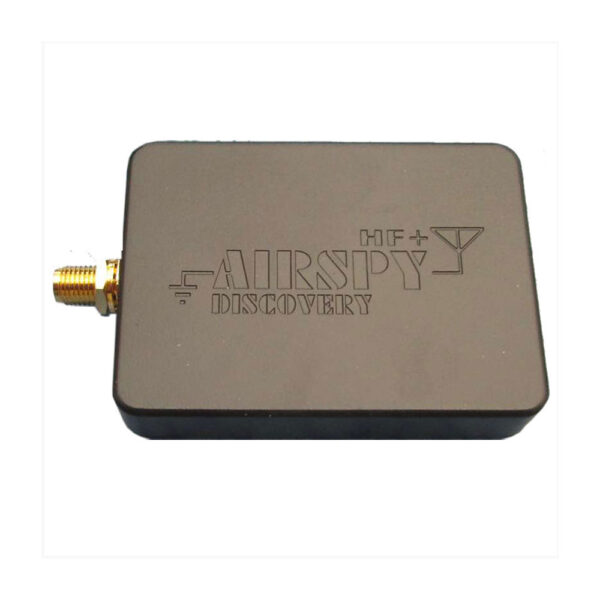

Airspy HF+ Discovery — SDR приемник 0.009-260 МГц

Airspy HF+ Discovery представляет собой специализированное устройство программно-определяемого радио, разработанное для высокоточного приема радиосигналов в диапазоне частот от 0.009 до 31 МГц, а также 60-260 МГц. Данная плата обеспечивает профессиональный уровень радиоприема для решения задач радиомониторинга, радиолюбительской деятельности и исследовательских работ.

Основу устройства составляет 18-битный дельта-сигма АЦП с архитектурой прямого квадратурного преобразования для HF диапазона. Такое техническое решение обеспечивает динамический диапазон свыше 110 дБ при полосе пропускания 660 кГц в режиме HF. Для УКВ диапазона используется проверенная схемотехника R820T2 тюнера с последующей цифровой обработкой сигнала.

Ключевой особенностью HF+ Discovery является реализация технологии прямого преобразования без промежуточных частот в коротковолновом диапазоне. Это позволяет достигать чувствительности -135 дБм при отношении сигнал/шум 10 дБ в полосе 2.5 кГц. Встроенные аттенюаторы и предусилители обеспечивают оптимальную работу в различных условиях эфира.

Устройство поддерживает максимальную частоту дискретизации до 912 кГц для HF и 10 МГц для VHF/UHF диапазонов. Подключение осуществляется через интерфейс USB 2.0 с пропускной способностью, достаточной для передачи всего спектра данных в реальном времени. Совместимость с популярными SDR-приложениями, включая SDR#, HDSDR, CubicSDR и GNU Radio, обеспечивает гибкость применения.

Практическое применение охватывает широкий спектр задач: от анализа коротковолновых радиостанций до декодирования цифровых протоколов связи. Устройство эффективно работает в условиях городской радиопомехи благодаря высокой избирательности и возможности программной фильтрации. Компактные размеры платы 69×39 мм позволяют интегрировать её в портативные измерительные комплексы.

По сравнению с базовой версией Airspy HF+, модификация Discovery предлагает расширенный частотный диапазон с поддержкой УКВ сегмента и улучшенные характеристики по фазовым шумам гетеродина. Это делает устройство универсальным решением для большинства задач радиоприема и анализа сигналов.

Характеристики

• Тип устройства: SDR приемник
• Диапазон частот HF: 0.009 — 31 МГц
• Диапазон частот VHF/UHF: 60 — 260 МГц
• Разрядность АЦП: 18 бит (дельта-сигма)
• Динамический диапазон: >110 дБ
• Чувствительность: -135 дБм (SNR 10 дБ в полосе 2.5 кГц)
• Максимальная полоса пропускания HF: 660 кГц
• Максимальная полоса пропускания VHF: 10 МГц
• Частота дискретизации HF: до 912 кГц
• Частота дискретизации VHF: до 10 МГц
• Интерфейс: USB 2.0
• Входное сопротивление: 50 Ом
• Тип разъема антенны: SMA
• Размеры платы: 69 × 39 мм
• Потребляемая мощность: 0.003 кВт⋅ч
• Рабочая температура: -20°С до +70°С
• Совместимость ПО: SDR#, HDSDR, CubicSDR, GNU Radio
