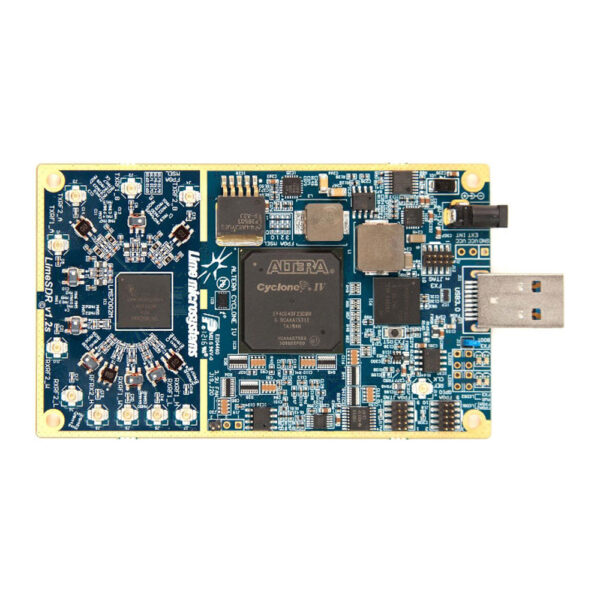

SDR трансивер LimeSDR USB Type-A с полнодуплексным MIMO 100 кГц — 3.8 ГГц

SDR приемник LimeSDR USB представляет программно-определяемую радиостанцию от Lime Microsystems, созданную для инженеров и разработчиков беспроводных систем. Эта платформа объединяет передовые возможности обработки сигналов с универсальностью FPGA архитектуры, что обеспечивает работу с широким спектром протоколов связи от UMTS и LTE до LoRa, Bluetooth и цифрового радиовещания.

В основе устройства лежит высокопроизводительный RF трансивер LMS7002M от Lime Microsystems, работающий в паре с FPGA Altera Cyclone IV EP4CE40F23. Данная конфигурация обеспечивает обработку сигналов в реальном времени с поддержкой полнодуплексной работы по схеме 2×2 MIMO. Контроллер Cypress FX3 USB 3.0 гарантирует высокоскоростную передачу данных между платой и хост-системой, достигая пропускной способности до 61.44 МГц.

Техническая реализация включает 256 МБ DDR2 SDRAM памяти, что позволяет не только потоковую передачу данных через USB 3.0, но и загрузку сигнальных файлов в память с последующим воспроизведением через передающие порты. Такой подход критически важен для лабораторных исследований и специализированных приложений, где требуется точное воспроизведение сложных модулированных сигналов.

Частотный диапазон от 100 кГц до 3.8 ГГц перекрывает большинство коммерческих диапазонов, включая GSM, UMTS, LTE, ISM и любительские частоты. Максимальная выходная мощность до 10 дБм позволяет проводить измерения и тестирование без дополнительных усилителей в большинстве лабораторных сценариев.

Устройство поддерживает open-source экосистему с открытыми исходными кодами PCB дизайна, FPGA прошивок и драйверов. Это обеспечивает возможность создания кастомизированных решений под конкретные задачи. LimeSDR USB Type-A активно используется в мобильных сетях, спутниковой связи, радиолюбительстве, образовательных проектах и научных исследованиях, включая ЯМР спектроскопию.

Отличие от младших моделей заключается в расширенном частотном диапазоне, удвоенной полосе пропускания и наличии двух полнодуплексных каналов вместо одного, что делает платформу предпочтительным выбором для профессиональных применений.

Технические характеристики

• RF трансивер: Lime Microsystems LMS7002M MIMO FPRF
• FPGA: Altera Cyclone IV EP4CE40F23C8N
• Логические элементы FPGA: 39,600
• Встроенная память FPGA: 1134 Кбит
• Умножители 18×18: 116
• PLL: 4
• USB контроллер: Cypress FX3 Super Speed USB 3.0 (CYUSB3014)
• Оперативная память: 256 МБ DDR2 SDRAM (2x128MB)
• Flash память FPGA: 16 Мбит
• Flash память FX3: 4 Мбит
• EEPROM: 2x128K + 1x64K
• Частотный диапазон: 100 кГц — 3.8 ГГц
• Полоса пропускания: 61.44 МГц
• Частота дискретизации: до 61.44 МГц
• Выходная мощность: до 10 дБм
• Конфигурация MIMO: 2×2 полнодуплексная
• RF разъемы: 10 U.FL (6 RX, 4 TX)
• USB интерфейс: USB 3.0 Type-A
• Тактовый генератор: 30.72 МГц VCTCXO (±1 ppm)
• Питание: через USB или внешний источник 6-12V
• Потребляемая мощность: до 0.015 кВт⋅ч
• Размеры: 100 x 60 мм
• Индикация: программируемые светодиоды
• Операционная температура: -40°C до +85°C
