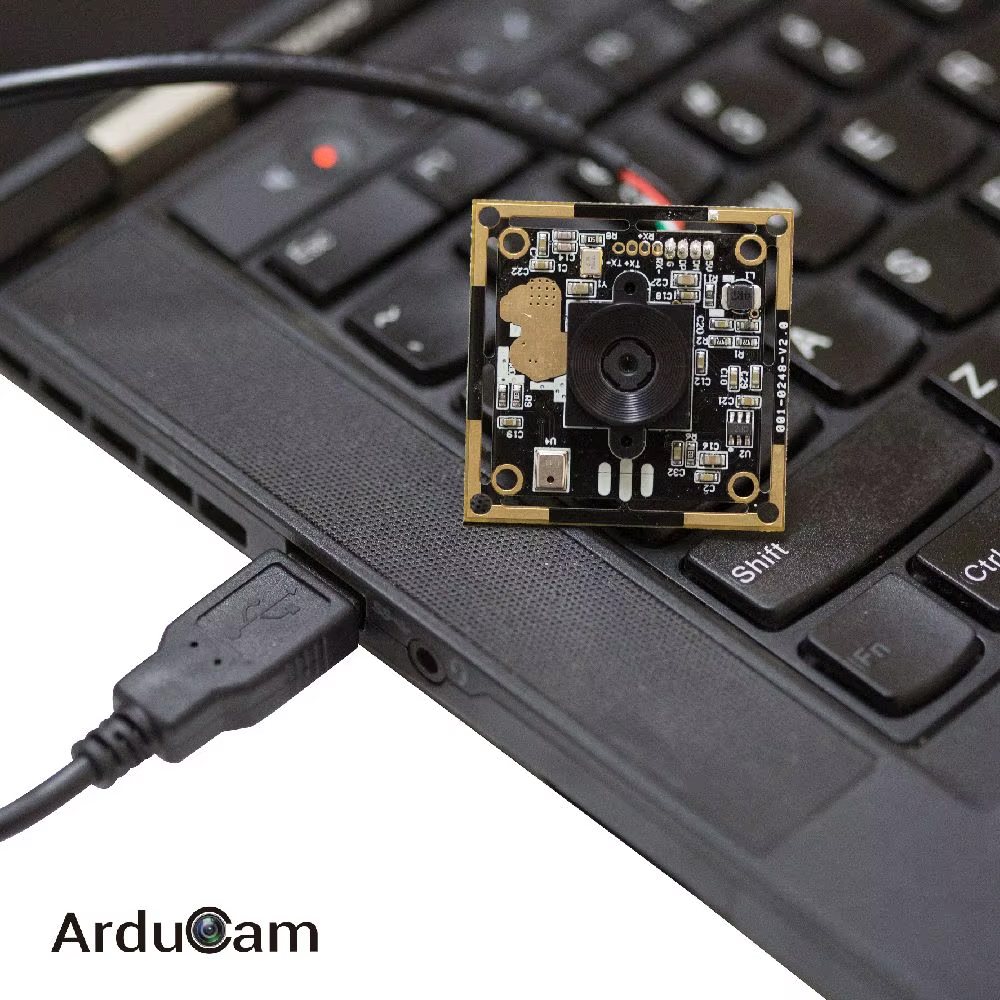

Бескорпусная USB-камера Arducam на базе сенсора IMX179 предназначена для захвата изображения и видео со звуком при подключении к компьютеру или другому совместимому устройству. Модуль объединяет сенсор разрешением 8 МП, объектив с автоматической фокусировкой и встроенный микрофон. Исполнение в виде открытой платы позволяет использовать камеру в составе оборудования, для которого корпус и способ установки определяются конструкцией самого устройства.
Сенсор IMX179AF оптического формата 1/3,2″ формирует изображение разрешением 3264 × 2448 пикселей. Такой режим подходит для наблюдения за объектами, когда требуется сохранить детали в пределах кадра. При выборе разрешения нужно учитывать соответствующую частоту кадров: максимальное разрешение доступно в формате MJPG при 15 кадрах в секунду. Этот режим можно использовать для съёмки неподвижных предметов и процессов, которым достаточно указанной частоты обновления изображения.
Для передачи движения предусмотрен режим MJPG с разрешением Full HD 1920 × 1080 пикселей и частотой 30 кадров в секунду. По сравнению с режимом 3264 × 2448 пикселей он обеспечивает другую комбинацию детализации и частоты кадров. Выбор между режимами позволяет настроить видеозахват под конкретную задачу: рассматривать детали объекта либо получать более частое обновление кадра при движении предметов в поле зрения камеры.
Дополнительно модуль поддерживает формат YUY2 с разрешением 640 × 480 пикселей при 30 кадрах в секунду. Этот вариант подходит для приложений, использующих соответствующий формат входного видеопотока и указанное разрешение. Наличие MJPG и YUY2 позволяет выбирать режим захвата с учётом требований программного обеспечения. Для каждого формата предусмотрены конкретные сочетания разрешения и частоты кадров, поэтому параметры видеопотока следует задавать в пределах этих режимов.
Автоматическая фокусировка работает на расстояниях от 40 мм до бесконечности. Камеру можно применять для съёмки расположенных рядом предметов, а затем переводить на удалённую сцену без ручной настройки фокуса. Такой диапазон полезен при демонстрации деталей, осмотре объектов перед объективом и наблюдении за рабочим пространством. Нижняя граница фокусировки задаёт минимальное расстояние, с которого предусмотрена съёмка объекта с наведением резкости.
Объектив имеет угол обзора 72° и крепление M6.5. При установке платы положение камеры выбирают с учётом того, какая часть сцены должна попадать в кадр. Встроенный ИК-фильтр ограничивает съёмку видимым светом. Эта особенность определяет область применения модуля: камера предназначена для формирования изображения в видимом диапазоне, что нужно учитывать при выборе освещения для рабочего места или наблюдаемого объекта.

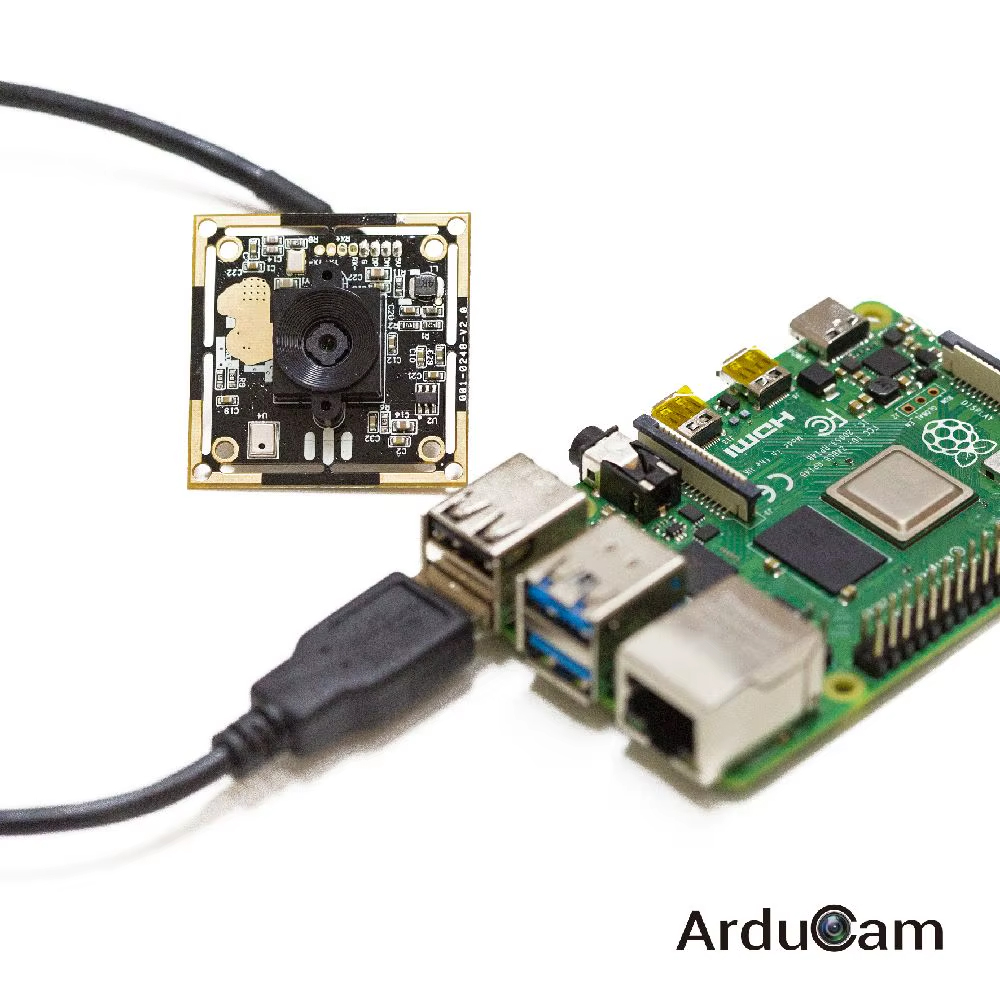

Подключение выполняется через USB 2.0 с поддержкой UVC. Камера может использоваться под Windows, OS X, Linux и Android без установки отдельных драйверов камеры. Такое подключение подходит для включения модуля в систему видеозахвата на совместимой платформе. Встроенный микрофон позволяет получать видео со звуком, например при демонстрации работы оборудования или записи процесса, для которого звуковое сопровождение является частью наблюдения.
Питание поступает через USB, потребление тока составляет до 350 мА. При подключении к выбранному устройству этот параметр позволяет оценить требуемое питание модуля. USB-кабель длиной 1 метр задаёт доступное расстояние между камерой и точкой подключения. Размещение платы и прокладку кабеля можно согласовать с компоновкой оборудования, сохранив доступ к разъёму устройства, через которое выполняются питание и передача видеопотока.
Размер платы составляет 36 × 36 мм, крепление совместимо с размером 28 × 28 мм. Эти параметры позволяют заранее проверить возможность установки модуля в выбранную конструкцию. Рабочий температурный диапазон составляет от −20 до +75 °C. При интеграции бескорпусной камеры монтажное пространство, положение объектива и условия эксплуатации определяются с учётом размеров платы, доступного кабеля и указанного температурного диапазона.
Технические характеристики
- Тип оборудования: бескорпусная USB-камера
- Сенсор: IMX179AF
- Оптический формат сенсора: 1/3,2″
- Разрешение сенсора: 8 МП, 3264 × 2448 пикселей
- Форматы захвата видео: MJPG, YUY2
- Разрешение и частота кадров: MJPG: 3264 × 2448 при 15 кадрах/с, 1920 × 1080 при 30 кадрах/с; YUY2: 640 × 480 при 30 кадрах/с
- Тип фокусировки: автоматическая
- Диапазон фокусировки: от 40 мм до бесконечности
- Угол обзора объектива: 72°
- Крепление объектива: M6.5
- ИК-фильтр: встроенный, съёмка только в видимом диапазоне
- Микрофон: встроенный
- Захват звука: поддерживается
- Интерфейс подключения: USB 2.0
- Совместимость с UVC: полная
- Поддерживаемые операционные системы: Windows, OS X, Linux, Android и другие совместимые ОС
- Установка отдельных драйверов: не требуется
- Питание: от USB
- Ток потребления: до 350 мА
- Рабочая температура: от −20 до +75 °C
- Размер платы: 36 × 36 мм
- Совместимость крепления: 28 × 28 мм
- Длина USB-кабеля: 1 м
