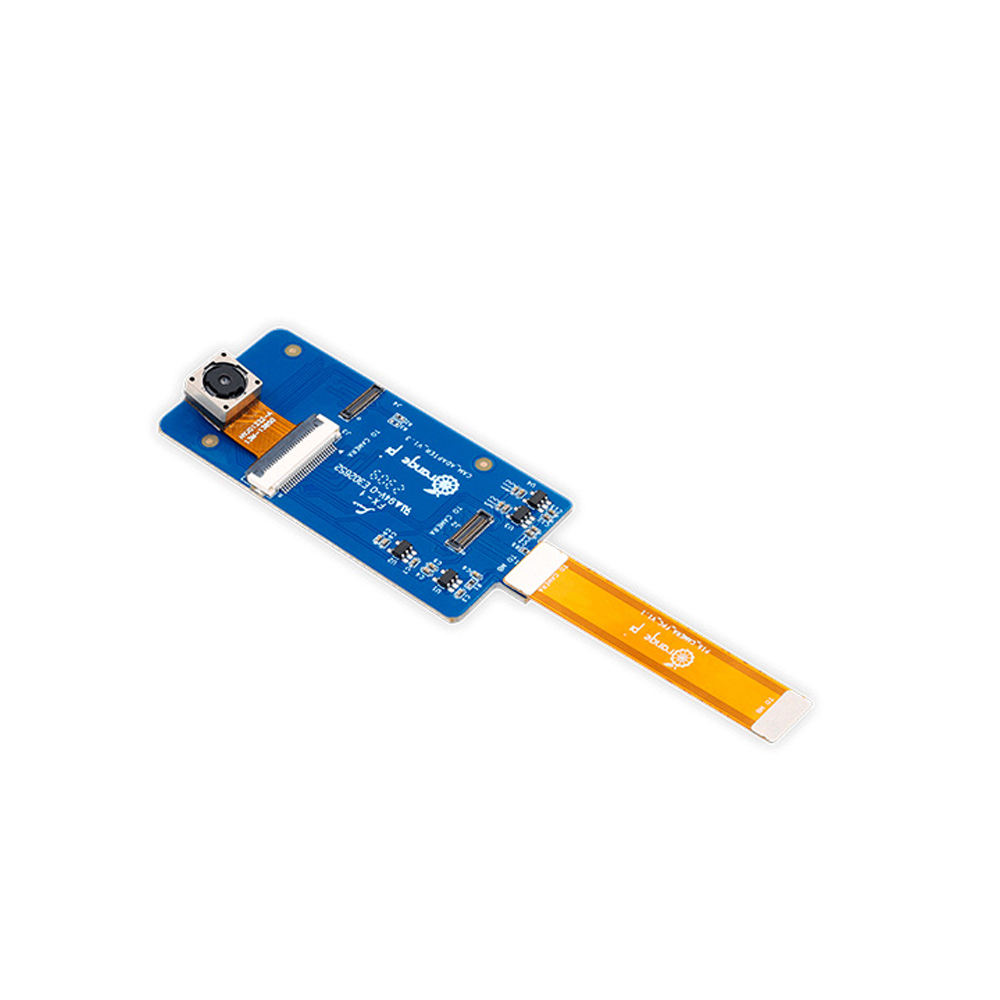

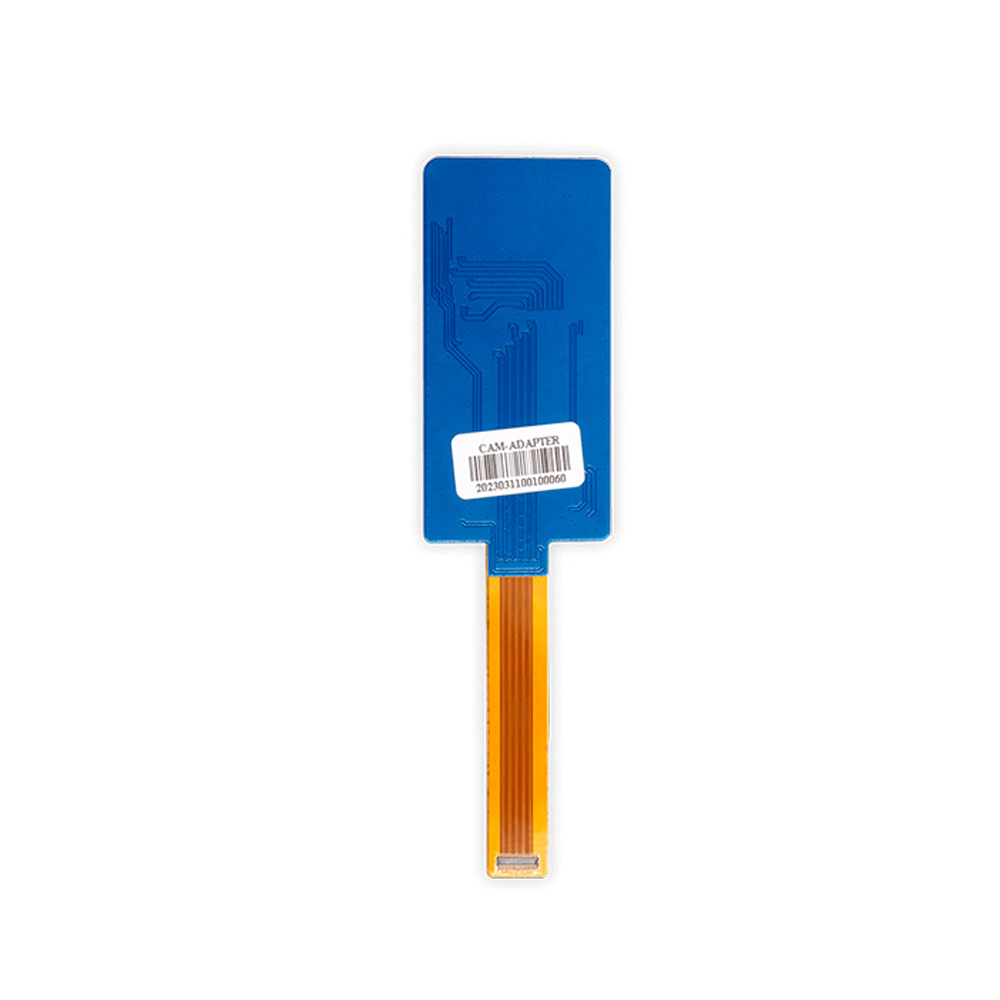

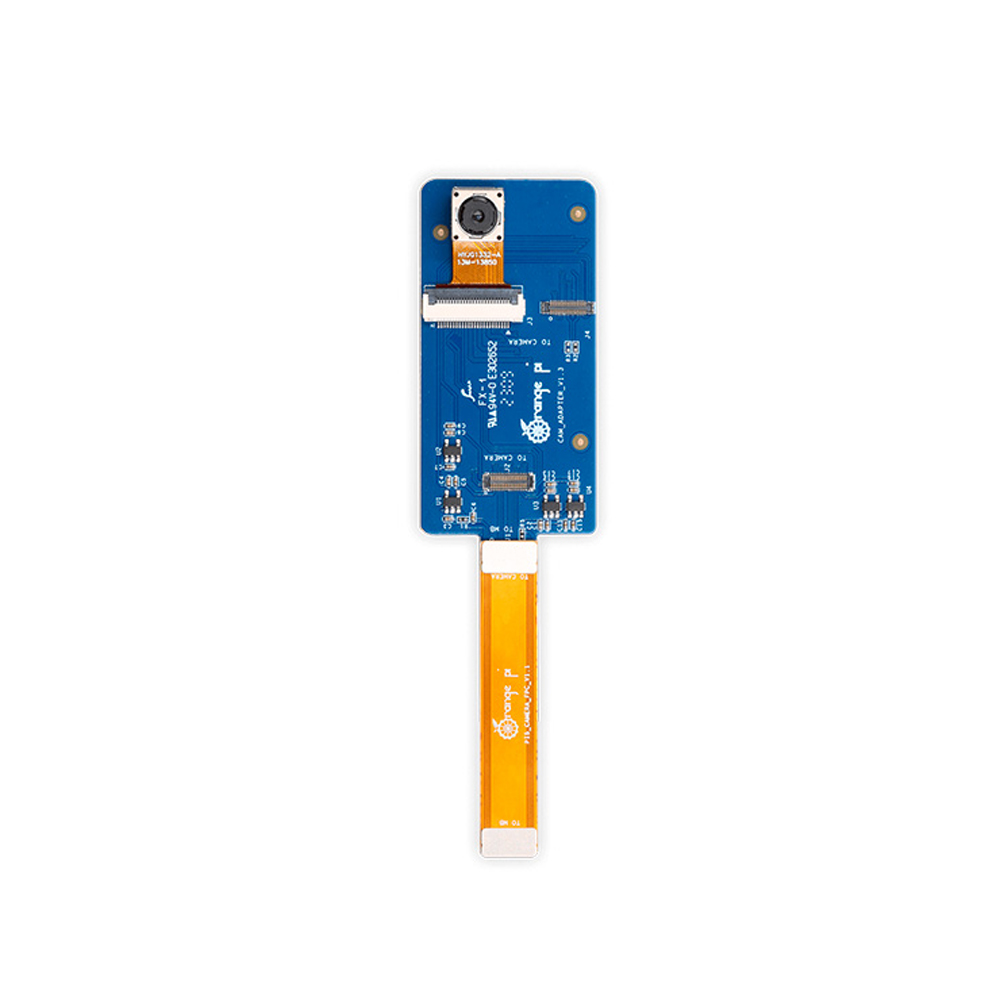

Камера Orange Pi 13Мп (13850) предназначена для одноплатных компьютеров Orange Pi на процессорах RK3588 и RK3588S. Модуль совместим с Orange Pi 5, Orange Pi 5B и Orange Pi 5 Plus, подключается через 40-контактный интерфейс и формирует 10-битный поток RGB RAW. Камера рассчитана на встраивание в проекты компьютерного зрения, обработки изображений, видеозахвата и разработки устройств на базе Orange Pi.
Сенсор с разрешением 13,2 МП поддерживает максимальный размер изображения 4224×3136. Доступны режимы 10 МП с разрешением 4224×2376, 4K2K 3840×2160, EIS 1080P 2112×1188 и EIS 720P 1408×792. Скорость передачи изображения составляет 6-64 МГц, а активное потребление при съёмке в 13 МП с частотой 30 кадров в секунду и отключённом ISP достигает 199 мВт. Для питания используются линии AVDD 2,8 В, DOVDD 1,8 В и DVDD 1,2 В.
Оптическая часть камеры имеет фокусное расстояние 3000 мм, диафрагменное число F2 с допуском 5%, угол обзора 77,6° и рабочую дистанцию от 0,1 м до бесконечности. Искажение составляет менее 1,5%, относительная освещённость достигает 450 мВ/люкс-сек. Такие параметры позволяют использовать модуль для наблюдения за объектами перед камерой, съёмки рабочего пространства, построения систем машинного зрения и получения изображений для последующей программной обработки.
Модуль поддерживает 10-битную глубину цвета, автоматическую калибровку уровня чёрного, коррекцию дефектов пикселей, коррекцию затенения объектива и HDR с чередованием строк. Усиление составляет 63,4 дБ при 1x усилении, а управление экспозицией выполняется по усилению, экспозиции и частоте кадров. Эти функции позволяют настраивать параметры захвата под уровень освещения и сценарий обработки изображения средствами совместимой платформы Orange Pi.
Камера выводит аналоговое или цифровое видео в кодированном виде и использует 10-битный RGB RAW для передачи данных изображения. Энергопотребление в режиме ожидания составляет 300 мкВт, а потребление по линии XSHUTDOWN составляет 1 мкВт. Модуль подходит для встраиваемых проектов, где требуется работа с 13-мегапиксельным изображением, 4K2K и режимами EIS при использовании Orange Pi 5, Orange Pi 5B или Orange Pi 5 Plus.
Технические характеристики
- Тип оборудования: камера для одноплатных компьютеров
- Разрешение сенсора: 13,2 МП
- Динамическое разрешение изображения: 4224×3136
- Поддерживаемые размеры изображения: 13,2 МП 4224×3136, 10 МП 4224×2376, 4K2K 3840×2160, EIS 1080P 2112×1188, EIS 720P 1408×792
- Глубина цвета: 10 бит
- Фокусное расстояние: 3000 мм
- Диафрагменное число: F2 ±5%
- Минимальная дистанция фокусировки: 0,1 м
- Максимальная дистанция фокусировки: бесконечность
- Угол обзора: 77,6°
- Искажение: менее 1,5%
- Относительная освещённость: 450 мВ/люкс-сек.
- Скорость передачи изображения: 6-64 МГц
- Баланс белого и обработка изображения: коррекция дефектов пикселей, автоматическая калибровка уровня чёрного, коррекция затенения объектива, HDR с чередованием строк
- Усиление: 63,4 дБ при 1x усилении
- Управление экспозицией: усиление, экспозиция, частота кадров
- Выходной сигнал: 10-битный RGB RAW
- Кодированный вывод: аналоговое или цифровое видео
- Интерфейс подключения: 40 Pin
- Рабочее напряжение: AVDD 2,8 В, DOVDD 1,8 В, DVDD 1,2 В
- Активное потребление: 199 мВт при 13 МП, 30 кадрах в секунду и отключённом ISP
- Потребление в режиме ожидания: 300 мкВт
- Потребление XSHUTDOWN: 1 мкВт
- Совместимость: Orange Pi 5, Orange Pi 5B, Orange Pi 5 Plus
- Совместимые процессоры: RK3588, RK3588S
