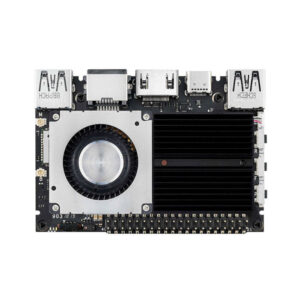

Одноплатный компьютер Khadas Edge-V Max

Одноплатный компьютер Khadas Edge-V Max — это SBC на Rockchip RK3399 с упором на периферийные интерфейсы, мультимедиа и встраиваемые задачи. По конструкции это плата для разработки, прототипирования и компактных систем, где важны HDMI 2.0a, M.2 под NVMe, Gigabit Ethernet и поддержка камер через MIPI-CSI.

В основе стоит SoC Rockchip RK3399: два ядра Cortex-A72 до 1,8 ГГц и четыре ядра Cortex-A53 до 1,5 ГГц, графика Mali-T864 и аппаратные декодеры 4K VP9 и 4K 10-bit H.265/H.264 до 60 fps. Для практики это означает, что плата подходит не только для управления оборудованием, но и для задач с видеопотоками, локальной обработкой изображения и интерфейсами человеко-машинного взаимодействия, без привязки к тяжёлой дискретной платформе.

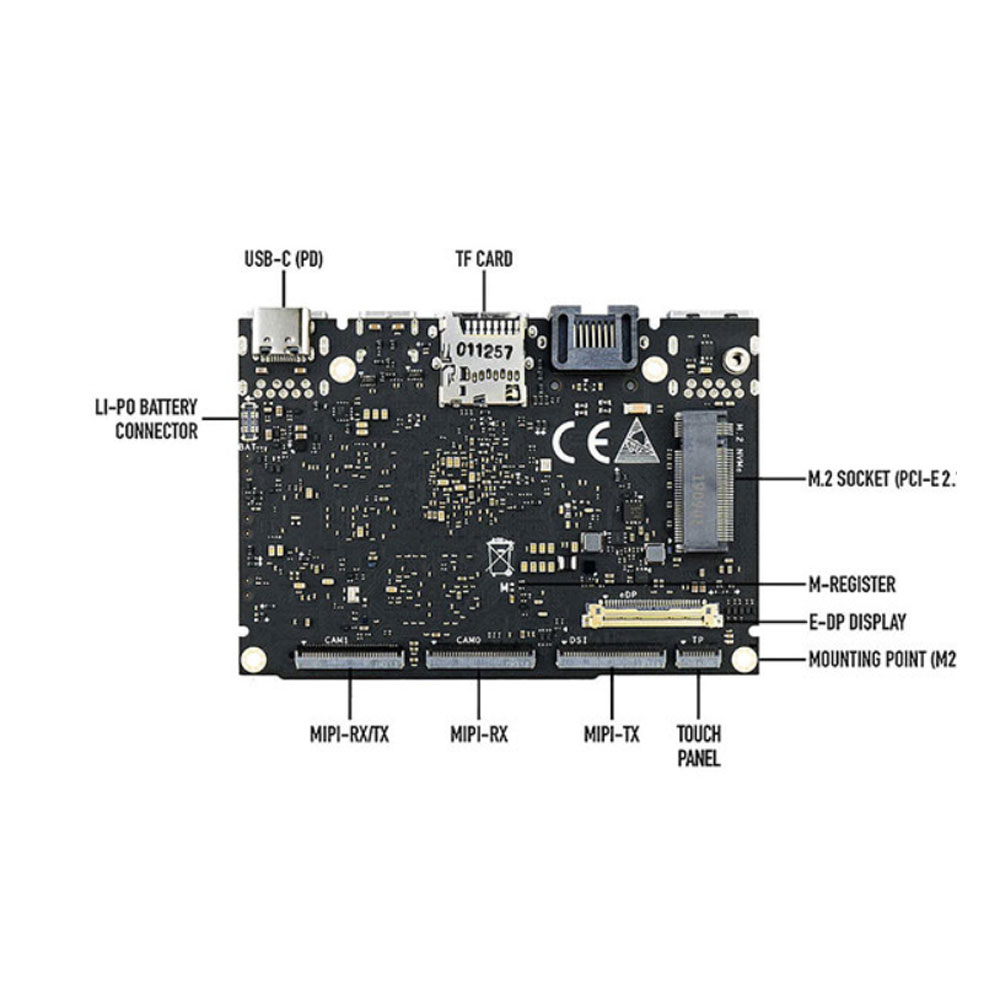

У версии Max заявлены 4 GB LPDDR4 и 128 GB eMMC 5.1, Wi-Fi AP6398S 802.11a/b/g/n/ac 2×2 MIMO с RSDB, Bluetooth 5.0, Ethernet 10/100/1000M с WOL. На плате есть один USB 3.0, один USB 2.0, два USB Type-C, один из которых используется только для питания, а второй поддерживает DP1.2; также присутствуют HDMI 2.0a, M.2 Socket с PCIe 2.1 и поддержкой NVMe SSD, слоты под TF-карту до 256 GB, 40-контактный GPIO и разъёмы под камеру, дисплей, вентилятор, аккумулятор и ИК-приёмник.

На практике такая компоновка удобна там, где нужно собрать компактный узел без отдельного ПК: HMI-панель, edge-вычислитель для камеры, медиасистема, тестовый стенд, шлюз с сетевым хранением на NVMe или SSD, а также встроенный контроллер с расширением по GPIO. Отдельный плюс — наличие M.2 и нормальной сетевой части: можно не упираться в microSD как в основное хранилище и не зависеть от медленных внешних носителей.

Если сравнивать с более простыми одноплатниками, Edge-V Max выделяется не «сырой» мощностью, а набором инженерно полезных интерфейсов: USB-C с DP, dual-camera support, eDP/MIPI, WOL и M.2. В реальных проектах это сокращает количество переходников и внешних плат, что обычно важнее паспортных цифр.

Технические характеристики

• Тип устройства: одноплатный компьютер
• SoC: Rockchip RK3399
• CPU: 2x Cortex-A72 до 1,8 ГГц + 4x Cortex-A53 до 1,5 ГГц
• GPU: Mali-T864
• Аппаратное декодирование видео: 4K VP9, 4K 10-bit H.265/H.264 до 60 fps
• Аппаратное кодирование видео: 1080P H.264 и VP8
• Оперативная память: 4 GB LPDDR4
• Накопитель: 128 GB eMMC 5.1
• Wi-Fi: AP6398S, 802.11a/b/g/n/ac, 2×2 MIMO with RSDB
• Bluetooth: 5.0
• Ethernet: 10/100/1000M RTL8211FD
• Поддержка WOL: есть
• HDMI: 2.0a, Type-A Female, до 4K@60Hz, HDCP 2.2
• HDMI CEC: есть
• USB: 1x USB 3.0, 1x USB 2.0
• USB Type-C: 2 шт., питание и DP1.2
• Диапазон входного напряжения: 5 В — 20 В
• Разъём аккумулятора: 2-cell battery module
• Разъём вентилятора: PWM, шаг 0,8 мм
• Кнопки: Power, Func, Reset
• Светодиоды: Blue, White, Red
• Камера: 4-lane MIPI-CSI, поддержка двух камер 13 MP
• Разъём камеры: 30-pin FPC, шаг 0,5 мм
• Дисплей: 4-lane MIPI-DSI, 4-lane eDP 1.3
• Сенсорная панель: 10-pin FPC, шаг 0,5 мм
• M.2 Socket: PCIe 2.1, поддержка NVMe SSD 2280
• TF карта: SD 3.0, до 256 GB
• ИК-приёмник: 2 канала
• Контроль жестов: APDS-9960
• Датчик движения: ICM-20602, 6-axis
• 40-pin Header: USB, I2C, SPI, I2S, SPDIF, ADC, STM8S MCU IOs
• Монтажные отверстия: M2 x 4
• Размеры платы: 82,0 x 58,0 x 13,5 мм
• Вес платы: 31 г
• ОС: Android Oreo, Ubuntu 18.04, Debian 9.0 и другие
• Linux: Mainline Linux
• BootLoader: Mainline U-Boot
• AI Features: TensorFlow, Android NN API
• Сертификация: CE, FCC, RoHS
